Manufacturer: BECKHOFF
Product No.: IP2321-B518
Country of origin:Niemcy
Product Type: Moduły wejścia/wyjścia Fieldbus
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

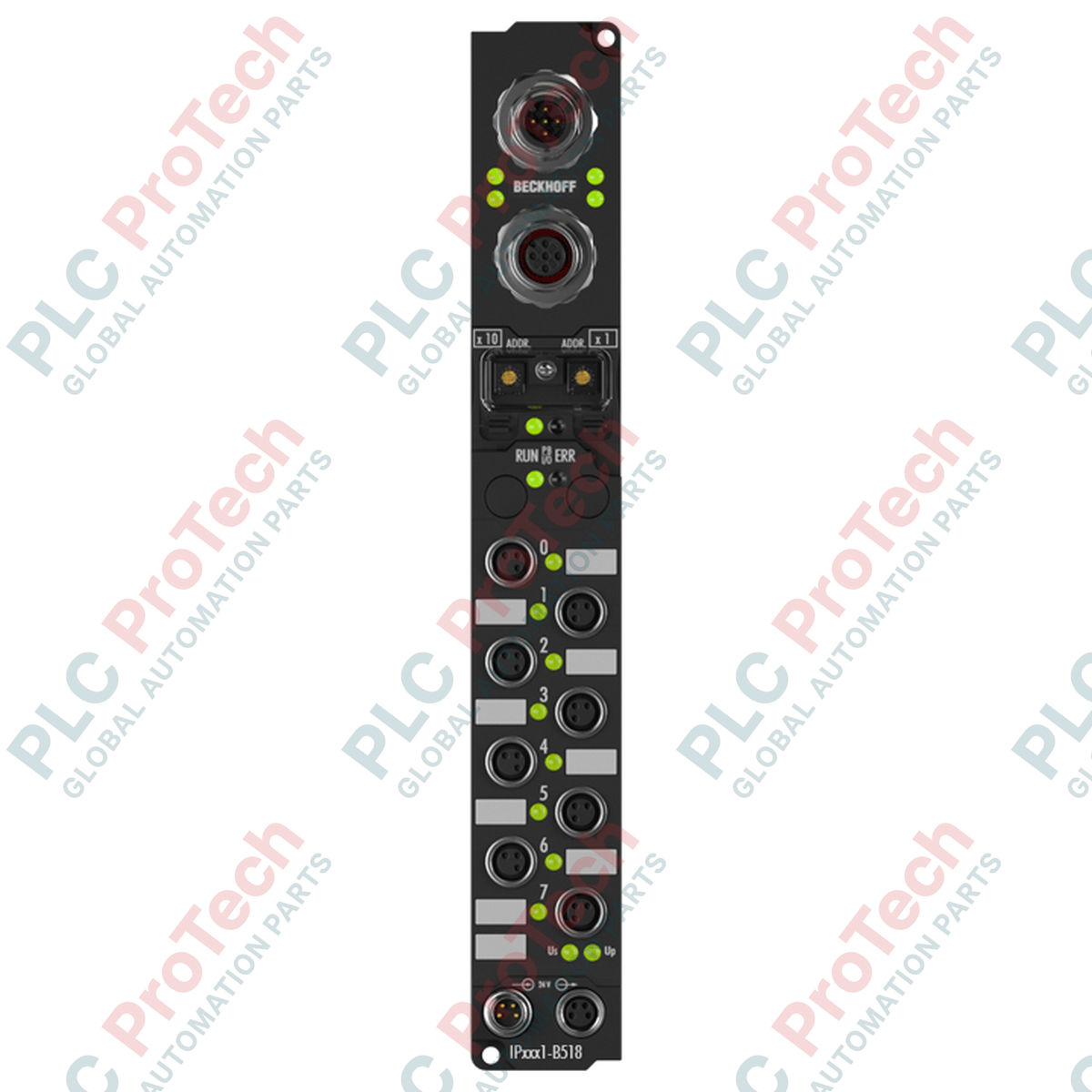

Optymalizując lokalną dystrybucję wejść/wyjść w sieciach CANopen, Beckhoff IP2321-B518 koordynuje punkty automatyki o dużej gęstości bezpośrednio w terenie. Ten wytrzymały moduł magistrali obiektowej integruje wejścia i wyjścia cyfrowe w jednej, kompaktowej obudowie przeznaczonej do zdecentralizowanego montażu bez obudowy elektrycznej. Wyposażony w wydajne funkcje komunikacji CANopen, moduł obsługuje akwizycję sygnałów i sterowanie elementami wykonawczymi w wymagających środowiskach, jednocześnie ograniczając złożoność okablowania obiektowego dzięki zintegrowanym topologiom sieci z połączeniem przelotowym.
| Parametr specyfikacji | Wartość techniczna |
|---|---|
| Producent | Beckhoff |
| Model | IP2321-B518 |
| Protokół magistrali obiektowej | CANopen |
| Wejścia cyfrowe | 4 kanały (24 V DC) |
| Czas filtrowania wejścia | 3 ms |
| Wyjścia cyfrowe | 4 kanały (24 V DC) |
| Maks. prąd wyjściowy | 2 A na kanał |
| Połączenie wejść/wyjść | Złącza śrubowe M8 |
| Połączenie magistrali obiektowej | M12 (ze zintegrowanym trójnikiem) |
| Napięcie robocze | 24 V DC |
| Masa wysyłkowa (obliczona) | 2,0 kg |
Model IP2321-B518 jest przeznaczony do sieci sterowania opartych na CANopen. Przy migracji starszych instalacji z architektury CANopen do EtherCAT modułu tego nie można bezpośrednio przekształcić w urządzenie EtherCAT. Inżynierowie integracji systemów powinni rozważyć moduł Beckhoff EP2338-0002 EtherCAT Box jako alternatywę o dużej gęstości lub użyć lokalnej bramki sprzęgającej EtherCAT z CANopen, aby zachować istniejące trasy polowe IP2321-B518 bez wymiany fizycznego okablowania na poziomie pola.
Chociaż moduł obsługuje prąd wyjściowy do 2 A na kanał, inżynierowie ds. uruchamiania muszą obliczyć łączny prąd obciążenia dla wszystkich aktywnych wyjść. Przekroczenie łącznej obciążalności zacisków pomocniczego zasilania M8 może prowadzić do miejscowych naprężeń cieplnych lub nieoczekiwanych usterek niskonapięciowych po stronie sterowania obwodu, powodując wyłączenie wyjść modułu w celu ochrony wewnętrznych elementów półprzewodnikowych.
Podczas wdrażania sieci CANopen ze zintegrowanym trójnikiem upewnij się, że fizyczne końce sieci są zakończone odpowiednimi rezystorami 120 Ω. Aby zachować stopień ochrony IP67, wszystkie nieużywane gniazda M8 i M12 należy zaślepić zaślepkami ochronnymi Beckhoff i dokręcić momentem około 0,4 Nm. Nadmierne dokręcenie może spowodować pęknięcie gwintów konstrukcyjnych z tworzywa sztucznego, niszcząc szczelne zabezpieczenie modułu przed wilgocią.
KRYTYCZNE OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA
Przed montażem, podłączaniem przewodów lub konfigurowaniem modułu magistrali polowej upewnij się, że wszystkie główne układy elektryczne, napięcia sterujące i pomocnicze zasilacze elementów wykonawczych są całkowicie odłączone od napięcia. Nieodizolowanie linii zasilających może spowodować poważne uszkodzenie urządzeń, porażenie prądem elektrycznym lub nieoczekiwane ruchy mechaniczne podłączonych maszyn polowych.
Solidnie zamocuj moduł bezpośrednio do ramy maszyny za pomocą standardowych otworów montażowych, upewniając się, że powierzchnia styku jest płaska, aby po dokręceniu zapobiec skręcaniu mechanicznemu.
Skonfiguruj adres węzła CANopen za pomocą zabezpieczonych przełączników obrotowych. Upewnij się, że identyfikatory węzłów nie pokrywają się z identyfikatorami innych aktywnych urządzeń magistrali polowej.
Podłącz cyfrowe wejścia i wyjścia M8, zwracając szczególną uwagę na orientację wpustów wtykowych przewodów czujników i elementów wykonawczych.
Podłącz przychodzące i wychodzące łącza sieci CANopen za pomocą zintegrowanego trójnika. Sprawdź, czy linia magistrali jest prawidłowo terminowana na fizycznych końcach sieci.
Podłącz zasilanie systemowe 24 V DC oraz przewody zasilania obciążenia, a następnie uruchom standardowe skany diagnostyczne sieci w sterowniku, aby zweryfikować stabilność komunikacji między węzłami.
