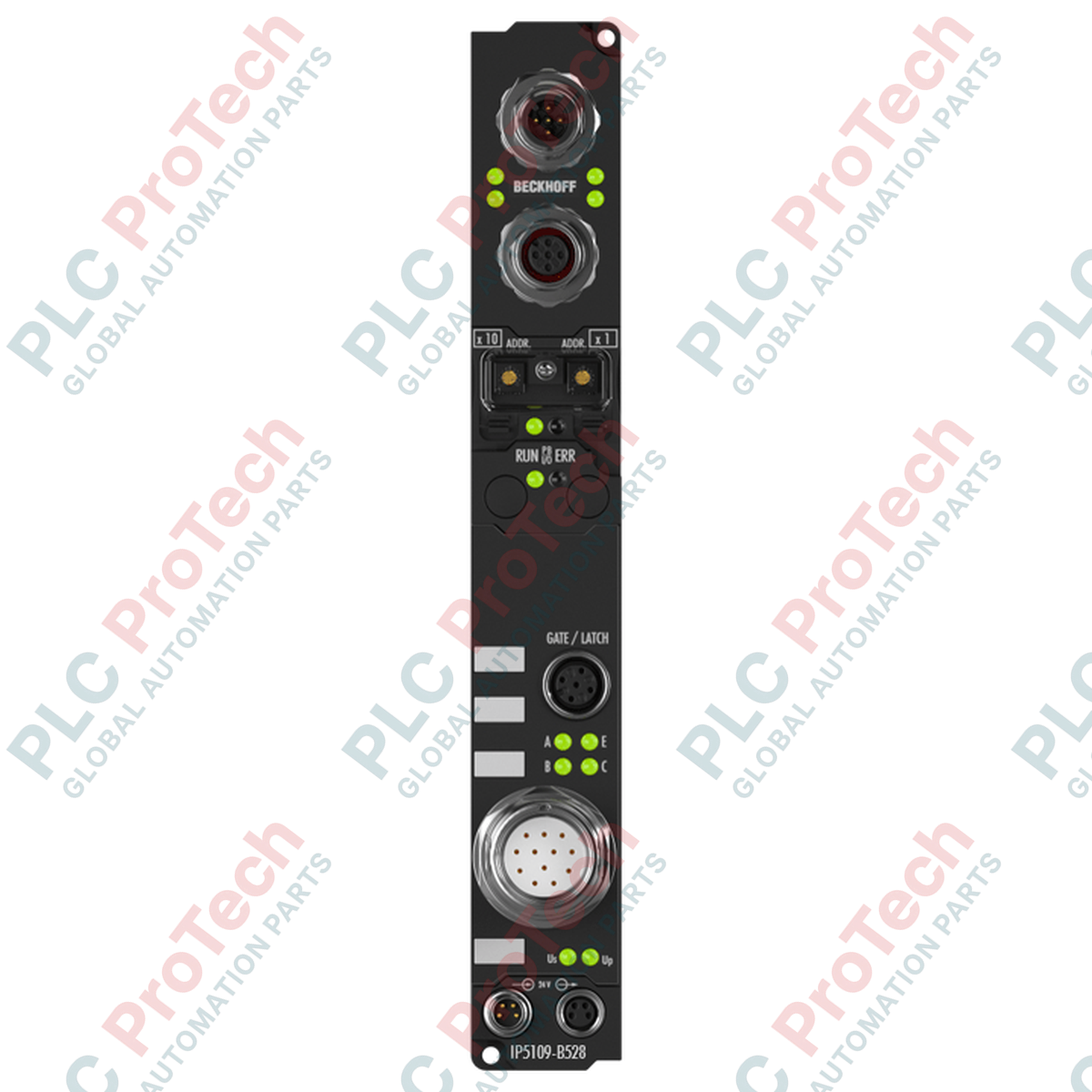

BECKHOFF IP5109-B528 – moduł magistrali DeviceNet

Opis

BECKHOFF IP5109-B528 to moduł komunikacyjny na poziomie magistrali obiektowej, przeznaczony do bezpośredniego montażu na maszynach i urządzeniach. Dzięki wykorzystaniu protokołu DeviceNet ten Fieldbus Box umożliwia wysoce rozproszone układy sterowania, gromadząc i przesyłając sygnały urządzeń peryferyjnych bezpośrednio w miejscu pracy maszyny, bez konieczności stosowania szafy sterowniczej.

BECKHOFF IP5109-B528 ma zintegrowane połączenia fizyczne, wykorzystujące układ wtyku i gniazda M12 ze zintegrowanym trójnikiem, co upraszcza topologię sieci. Szybkości transmisji są wykrywane automatycznie do maksymalnie 500 kbodów, zgodnie z skonfigurowaną szybkością lokalnego segmentu DeviceNet. Izolacja galwaniczna 500 V między logiką sterującą a siecią magistrali obiektowej zapewnia bezpieczny i stabilny transfer sygnałów nawet w elektrycznie zaszumionych środowiskach przemysłowych.

Zasilanie jest rozdzielone na odrębne ścieżki w celu zachowania bezpieczeństwa działania, a napięcia sterujące i obciążenia są doprowadzane przez złącza zasilające M8. Wysoce trwałe i ochronne obudowy sprawiają, że urządzenie nadaje się do pracy w wilgotnych, zapylonych lub wymagających mechanicznie środowiskach, zapewniając niezawodną integrację sygnałów bezpośrednio w miejscu działania.

Funkcje

• Komunikacja sieciowa DeviceNet z automatycznym wykrywaniem szybkości transmisji do 500 kbodów
• Zintegrowany fizyczny interfejs magistrali składający się z jednego wtyku M12 (5-stykowego) i jednego gniazda M12 (5-stykowego) ze zintegrowanym trójnikiem
• Oddzielne wejście napięcia sterującego 24 V DC i przewody zasilania napięciem obciążenia, umożliwiające odizolowanie operacji logicznych od obciążeń polowych
• Elastyczne opcje komunikacji wejść/wyjść, obsługujące tryby odpytywania, bit strobe, cykliczny oraz zmiany stanu
• Możliwość bezpośredniego montażu na maszynie dzięki obudowie o wysokim stopniu ochrony IP65, IP66 i IP67
• Opcje konfiguracji za pomocą interfejsu oprogramowania KS2000 lub bezpośredniego jawnego komunikowania się na poziomie sterownika

Zastosowania

• Zdecentralizowane przetwarzanie sygnałów w środowiskach o wysokiej wilgotności lub wymagających intensywnego mycia
• Rozproszone architektury maszyn wykorzystujące topologie magistrali obiektowej DeviceNet
• Modułowe linie produkcyjne wymagające montażu na maszynie bez zewnętrznych szaf elektrycznych

Specyfikacja techniczna

Informacje ogólne

Magistrala obiektowa i komunikacja

Dane elektryczne

Warunki środowiskowe i mechaniczne

Wytyczne dotyczące instalacji

1. Przed montażem, podłączaniem przewodów lub serwisowaniem modułu upewnij się, że wszystkie źródła zasilania (napięcia sterujące i obciążenia) są całkowicie odłączone od napięcia.
2. Przed instalacją sprawdź obudowę urządzenia pod kątem uszkodzeń strukturalnych.
3. Przymocuj moduł stabilnie do płaskiej powierzchni maszyny, używając wyznaczonych otworów montażowych. Dopuszczalna jest dowolna orientacja.
4. Podłącz przewody sieci DeviceNet do złączy M12, upewniając się, że konfiguracja ze zintegrowanym trójnikiem odpowiada wymaganiom pętli sieciowej.
5. Podłącz zasilanie sterujące 24 V DC oraz pętlę zasilania urządzeń podrzędnych za pośrednictwem zintegrowanych 4-stykowych złączy M8, zwracając szczególną uwagę na prawidłowe przypisanie styków.
6. Upewnij się, że wszystkie nieużywane porty M12 i M8 są zamknięte odpowiednimi zaślepkami ochronnymi w celu zachowania stopnia ochrony środowiskowej IP65/66/67.
7. Wykonuj zadania konfiguracyjne za pomocą narzędzia KS2000 lub bezpośredniego jawnego przesyłania komunikatów za pośrednictwem sterownika nadrzędnego.

Zalecenia dotyczące wymiany

Podczas wymiany istniejącego modułu na nowy BECKHOFF IP5109-B528 należy wcześniej zapisać wszystkie fizyczne połączenia przewodów, adresowanie węzłów urządzeń oraz konfigurację szybkości transmisji sieci. Wyłącz wszystkie zasilacze sterujące i zasilacze obciążenia. Wymień moduł fizyczny, a następnie ponownie podłącz przewody M12 i M8, dokładnie zabezpieczając połączenia w celu zachowania szczelności środowiskowej. Sprawdź konfigurację węzła i przeprowadź testy systemu, aby potwierdzić prawidłową komunikację sieciową oraz działanie diod LED stanu przed wznowieniem pracy automatycznej.
