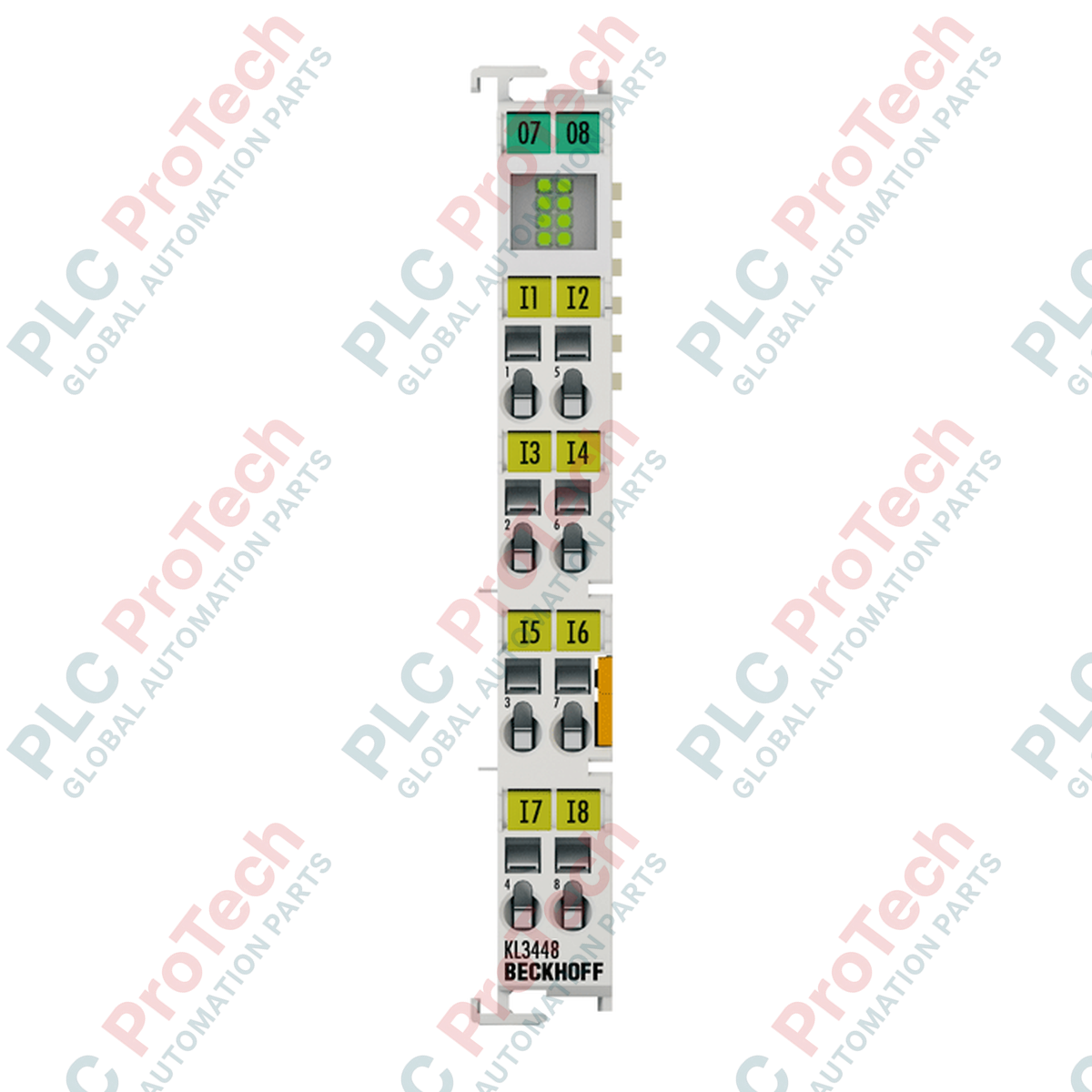

Terminal magistralowy BECKHOFF KS3448

Opis

Przetwarzanie analogowych sygnałów wejściowych w kompaktowych przemysłowych układach sterowania wymaga niezawodnych interfejsów wejścia/wyjścia o dużej gęstości. Analogowy zacisk BECKHOFF KS3448 przetwarza do ośmiu sygnałów w zakresie od 0 do 20 mA z rozdzielczością 12 bitów. Moduł wykorzystuje technologię jednostronną, ma bardzo kompaktową konstrukcję oraz poziomy okablowania z możliwością podłączania, co ułatwia instalację i konserwację w gęsto zabudowanych szafach sterowniczych. Działa bezpośrednio przez połączenie z płytą montażową K-bus, przesyłając zdigitalizowane sygnały procesowe do nadrzędnego sterownika automatyki bez konieczności ręcznej konfiguracji adresu lub sprzętu.

Cechy

• Zapewnia 8 jednostronnych wejść analogowych zoptymalizowanych do pracy z pętlami prądowymi od 0 do 20 mA.
• Wyposażony w poziomy okablowania z możliwością podłączania (seria KSxxxx), umożliwiające szybką wymianę modułu bez zakłócania istniejącego okablowania obiektowego.
• Charakteryzuje się kompaktową obudową o dużej gęstości upakowania, zapewniającą maksymalne wykorzystanie przestrzeni w szafach sterowniczych.
• Zapewnia rozdzielczość konwersji 12 bitów i krótki czas konwersji wynoszący około 4 ms.
• Wyposażony w izolację elektryczną 500 V między magistralą K-bus a napięciem sygnału procesowego.
• Do standardowej integracji nie są wymagane adres ani parametry konfiguracji programowej.

Zastosowania

• Monitorowanie analogowych pętli prądowych w przemysłowych systemach sterowania procesami.
• Środowiska automatyki fabrycznej wykorzystujące architektury sterowników magistrali K-bus.
• Maszyny wymagające interfejsów analogowych czujników o dużej gęstości.
• Instalacje uzdatniania wody, monitorowania środowiska i automatyki budynkowej.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Przed instalacją lub demontażem zacisku zawsze odłącz wszystkie zasilacze stacji K-bus i urządzeń polowych.
• Zamocuj zacisk na standardowej szynie DIN 35 mm zgodnej z EN 60715. Upewnij się, że mechanizm blokujący całkowicie się zatrzasnął.
• Należy zapewnić wolną przestrzeń wentylacyjną wokół zespołu zacisków, aby zapobiec miejscowemu gromadzeniu się ciepła i zagwarantować pracę w zakresie od -25 do +60 degC.
• Aby wprowadzić przewody polowe, uruchom zacisk sprężynowy za pomocą standardowego wkrętaka do zacisków. Zdejmij izolację z przewodu na długości od 9 do 10 mm.
• Należy zapewnić prawidłowe uziemienie systemu i zakończenia ekranów, aby chronić czułe wejścia analogowe przed zakłóceniami elektromagnetycznymi.

Zgodność i certyfikaty

• CE
• UL
• ATEX: II 3 G Ex nA IIC T4 Gc
• DNVGL
