Opis

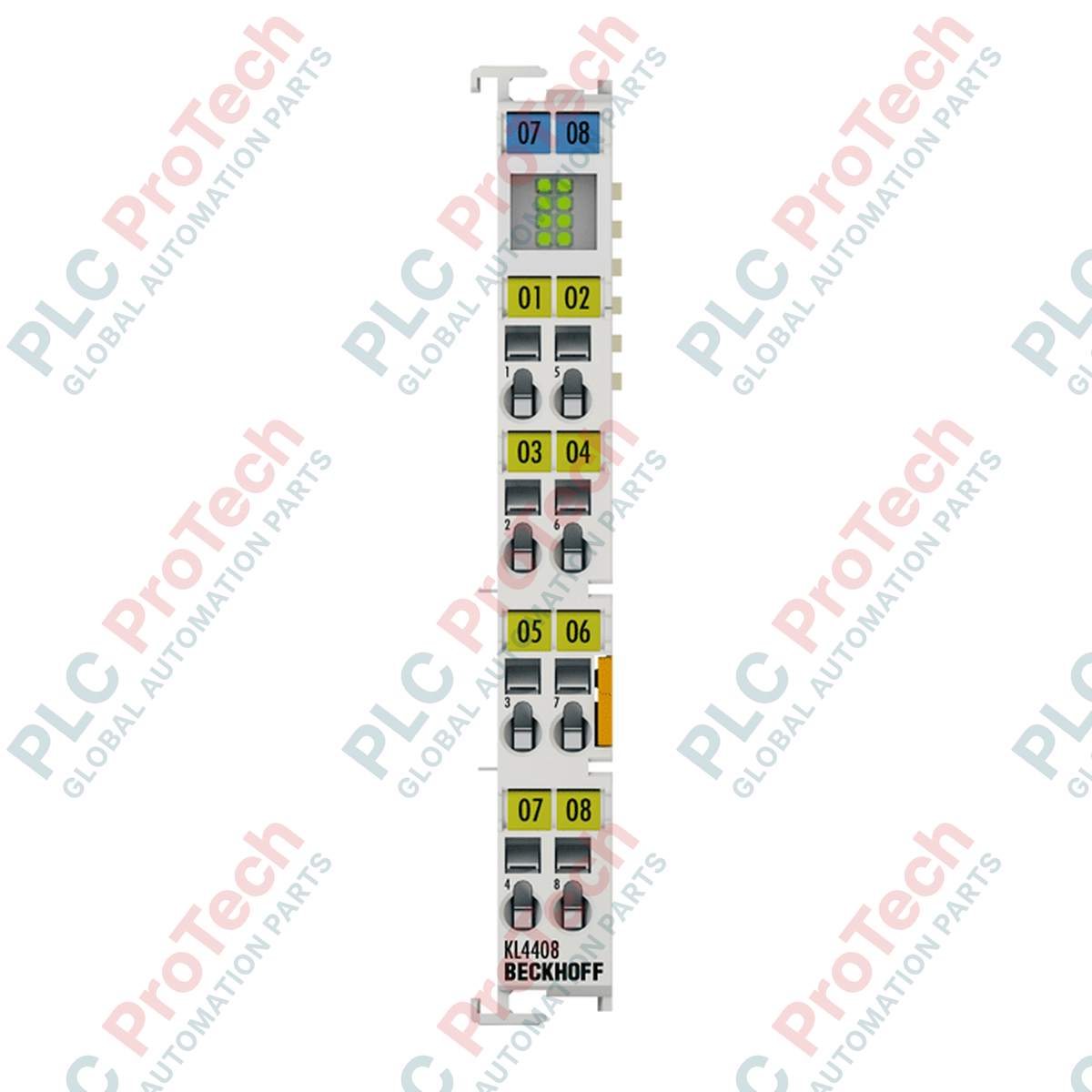

Przeznaczony do szaf sterowniczych o dużej gęstości i oszczędnej aranżacji przestrzeni analogowy zacisk wyjściowy BECKHOFF KS4408 generuje sygnały analogowe w zakresie od 0 do 10 V na potrzeby przemysłowego sterowania procesami. Moduł działa w oparciu o zasadę pomiaru niesymetrycznego i zawiera osiem wyjść w wyjątkowo kompaktowej obudowie o szerokości 12 mm, znacznie zmniejszając wymagania dotyczące miejsca na szynie DIN. Model KS4408 wyposażono w rozłączalny poziom przyłączeniowy okablowania, dzięki czemu blok zacisków można wyjąć z obudowy, co umożliwia szybką konserwację i uproszczenie instalacji w miejscu eksploatacji bez odłączania poszczególnych przewodów sygnałowych.

Przy rozdzielczości 12 bitów stopień konwersji ma czas przetwarzania wynoszący około 8 milisekund dla wszystkich kanałów. Izolacja elektryczna 500 V między wewnętrzną magistralą K-bus a zewnętrznym poziomem sygnału zapobiega powstawaniu pętli masy i chroni sieci komunikacyjne płyty bazowej przed stanami przejściowymi napięcia po stronie obiektowej. Zacisk komunikuje się bezpośrednio z systemem K-bus firmy Beckhoff, umożliwiając bezproblemową integrację z architekturami sterowania TwinCAT i różnorodnymi modułowymi konfiguracjami wejść/wyjść.

Cechy

• Zapewnia 8 analogowych kanałów wyjściowych niesymetrycznych w kompaktowej obudowie o szerokości 12 mm.
• Wyposażony jest w złącza zaciskowe z możliwością podłączania, co ułatwia szybki montaż, demontaż i serwis w miejscu instalacji.
• Generuje standardowe sygnały sterujące 0–10 V DC, a stopnie wyjściowe są odporne na zwarcia.
• Zapewnia rozdzielczość konwersji D/A wynoszącą 12 bitów przy typowym czasie konwersji 8 ms.
• Zapewnia izolację elektryczną 500 V między wewnętrzną logiką magistrali K-bus a sygnałami po stronie obiektowej.
• Konfiguruje się dynamicznie za pośrednictwem magistrali systemowej, bez ręcznych przełączników adresowych i złożonych ustawień przełączników DIP.

Zastosowania

• Sterowanie automatyką przemysłową i maszynami procesowymi.
• Systemy ogrzewania, wentylacji i klimatyzacji (HVAC).
• Sterowanie uruchamianiem zaworów pneumatycznych i hydraulicznych.
• Sterowanie wartością zadaną prędkości dla napędów silnikowych małej mocy i falowników.
• Sterowanie rozproszonymi urządzeniami peryferyjnymi w zakładach ciężkiego przemysłu przetwórczego.

Specyfikacje techniczne

Połączenia i interfejsy

Wytyczne dotyczące instalacji

• Montaż: Zatrzaśnij zacisk na standardowej szynie DIN 35 mm (EN 60715). Upewnij się, że połączenia kluczowane z podwójną szczeliną są prawidłowo zablokowane z sąsiednimi modułami zacisków.
• Okablowanie: Włóż standardowy wkrętak płaski do szczeliny zwalniającej sprężynę, aby uruchomić zacisk, włóż odizolowany przewód (długość od 9 do 10 mm), a następnie zwolnij zacisk.
• Demontaż wtykowego bloku: Aby odłączyć blok przewodów na czas serwisowania, użyj zintegrowanych zaczepów do odblokowywania i wysuwania, bez demontażu podstawy systemu magistrali.
• Zgodność EMC: Prowadź kable sygnałowe oddzielnie od przewodów zasilających prądu przemiennego wysokiego napięcia, aby zminimalizować ryzyko sprzęgania zakłóceń elektromagnetycznych.

Zgodność i certyfikaty

• Zgodność z CE
• Certyfikat UL (USA i Kanada)
• Certyfikat ATEX: II 3 G Ex nA IIC T4 Gc
• Aprobata morska DNV GL
