BECKHOFF ZB7215-0100 Hybrydowy przewód EtherCAT P

Opis produktu

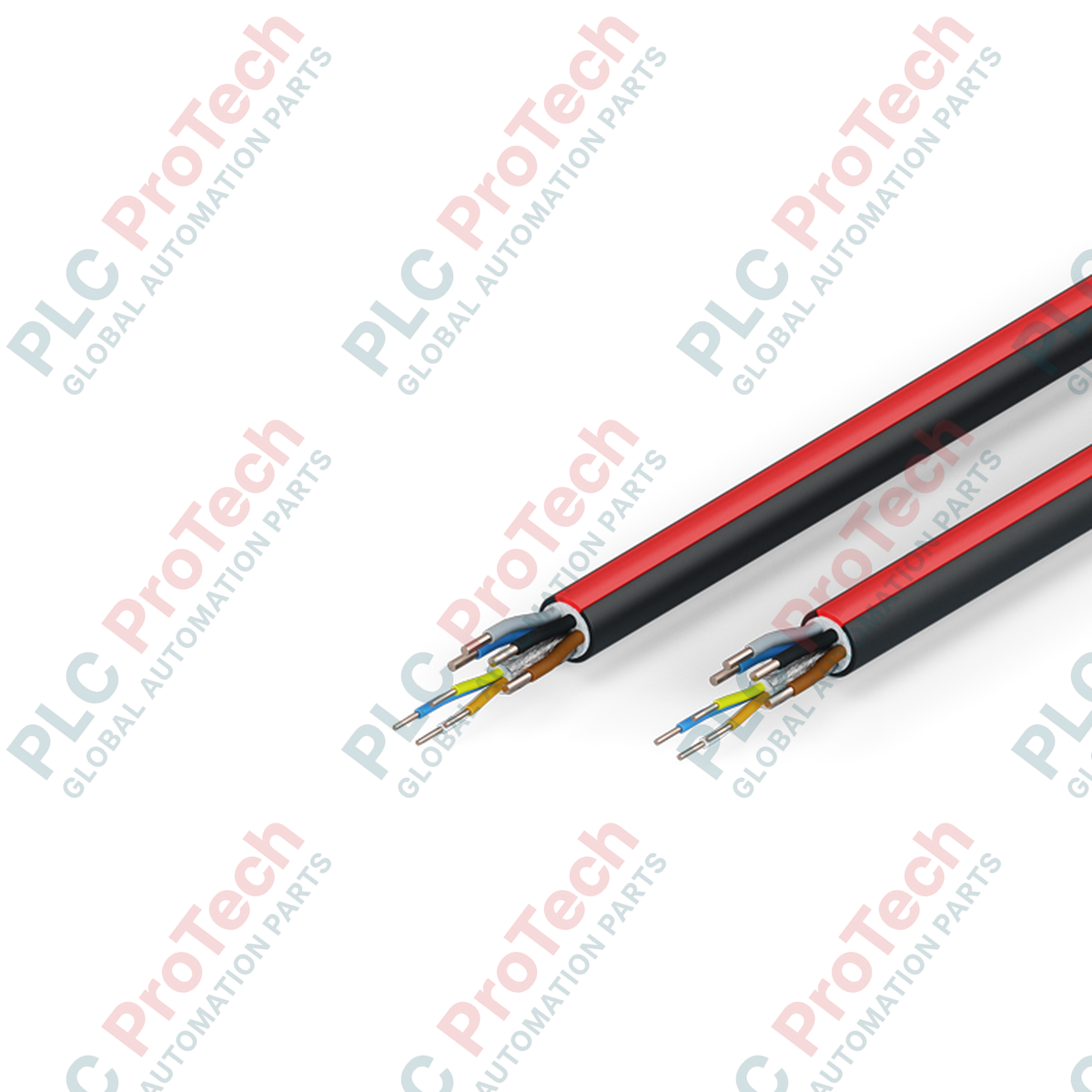

ZB7215-0100 (ZB7215-0100) to wysokowydajny hybrydowy przewód EtherCAT P, zaprojektowany z myślą o niezawodnej przemysłowej dystrybucji zasilania i danych. Przewód o całkowitej długości 10,00 m łączy szybką komunikację EtherCAT z wysoką wydajnością przesyłania energii w jednym zespole przystosowanym do prowadników kablowych. Zaprojektowany zgodnie z rygorystycznymi wymaganiami nowoczesnych systemów automatyki, w tym platform robotycznych, wieloosiowego sterowania ruchem i zdecentralizowanych grup modułów I/O, przewód skraca czas instalacji i zmniejsza zajmowaną przestrzeń w szafie, zapewniając jednocześnie wysoką odporność mechaniczną w środowiskach wymagających częstego ruchu.

Konfiguracja techniczna

Przewód ZB7215-0100 został skonstruowany z myślą o zapewnieniu zarówno integralności szybkiej transmisji danych, jak i dystrybucji zasilania o wysokim natężeniu. Komponent Ethernet wykorzystuje ekranowaną konfigurację 4-żyłową o przekroju 0,34 mm² (AWG 22), zapewniając niezawodną komunikację magistrali obiektowej nawet w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych. System zasilania wykorzystuje cztery żyły o przekroju 1,5 mm² (AWG 16), umożliwiając przesyłanie większego prądu do wymagających siłowników i czujników. Cały zespół jest chroniony wysokiej jakości powłoką poliuretanową (PUR), opracowaną specjalnie z myślą o odporności na ciągłe zginanie, ścieranie oraz kontakt z olejami przemysłowymi i środkami chłodząco-smarującymi. Przewód jest oznaczony żółtym paskiem (RAL 1003), aby odróżnić go od innych linii sieciowych i zapobiec nieprawidłowym połączeniom podczas prac konserwacyjnych.

Specyfikacja techniczna

Najczęściej zadawane pytania

Jaką funkcję pełni żółty pasek na tym przewodzie?

Żółty pasek jest standardowym oznaczeniem wizualnym przewodów Beckhoff EtherCAT P o zwiększonej obciążalności prądowej. Umożliwia ekipom konserwacyjnym szybkie odróżnienie tego przewodu zasilającego 4 x 1,5 mm² od standardowych przewodów przeznaczonych wyłącznie do komunikacji.

Czy ten przewód nadaje się do pracy przy znacznych wahaniach temperatury?

Chociaż powłoka PUR zapewnia doskonałą ochronę mechaniczną, należy dopilnować, aby temperatura pracy prowadnika kablowego mieściła się w zakresie znamionowym całego systemu. PUR zachowuje elastyczność i odporność w różnych przemysłowych zakresach temperatur.

Czy tego przewodu można używać w instalacjach nieruchomych?

Tak. Chociaż jest zoptymalizowany do zastosowań w prowadnikach kablowych (ruchomych), jest w pełni kompatybilny wstecznie z instalacjami statycznymi. Wysokiej jakości materiały zapewniają wyjątkowo długą żywotność zarówno w warunkach statycznych, jak i dynamicznych.

Czy ekranowanie jest wystarczające w obszarach pracy silników wysokonapięciowych?

Zintegrowane ekranowanie Ethernetu jest przeznaczone do standardowych przemysłowych warunków EMC. W obszarach o ekstremalnym poziomie zakłóceń wysokoczęstotliwościowych pochodzących od nieekranowanych przewodów silnikowych należy zapewnić prawidłowe uziemienie między szafą a obudową dla całej pętli komunikacyjnej.

Wytyczne instalacyjne i najlepsze praktyki

• Geometria prowadnika kablowego: Podczas instalacji w prowadniku kablowym nie należy rozciągać przewodu. Powinien luźno leżeć w prowadniku, aby zapobiec naprężeniom mechanicznym podczas cyklu przesuwu.
• Promień gięcia: Należy przestrzegać wymagań dotyczących minimalnego promienia gięcia przewodów przeznaczonych do prowadników kablowych (zwykle 10-krotność średnicy zewnętrznej). Przy średnicy zewnętrznej 10,8 mm należy zachować minimalny promień gięcia wynoszący co najmniej 110 mm we wszystkich zastosowaniach dynamicznych.
