CP7713-0001-0050 Panel PC firmy BECKHOFF

Opis

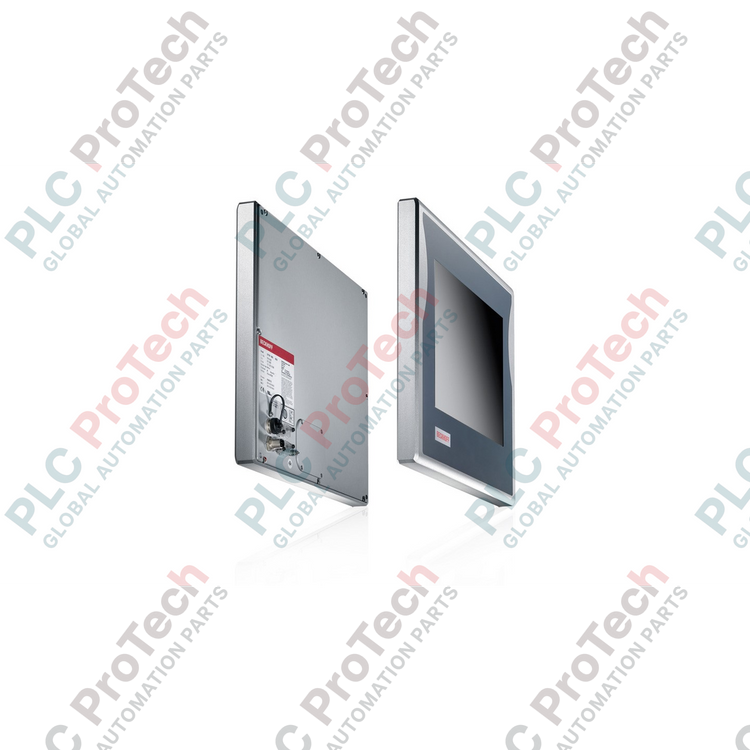

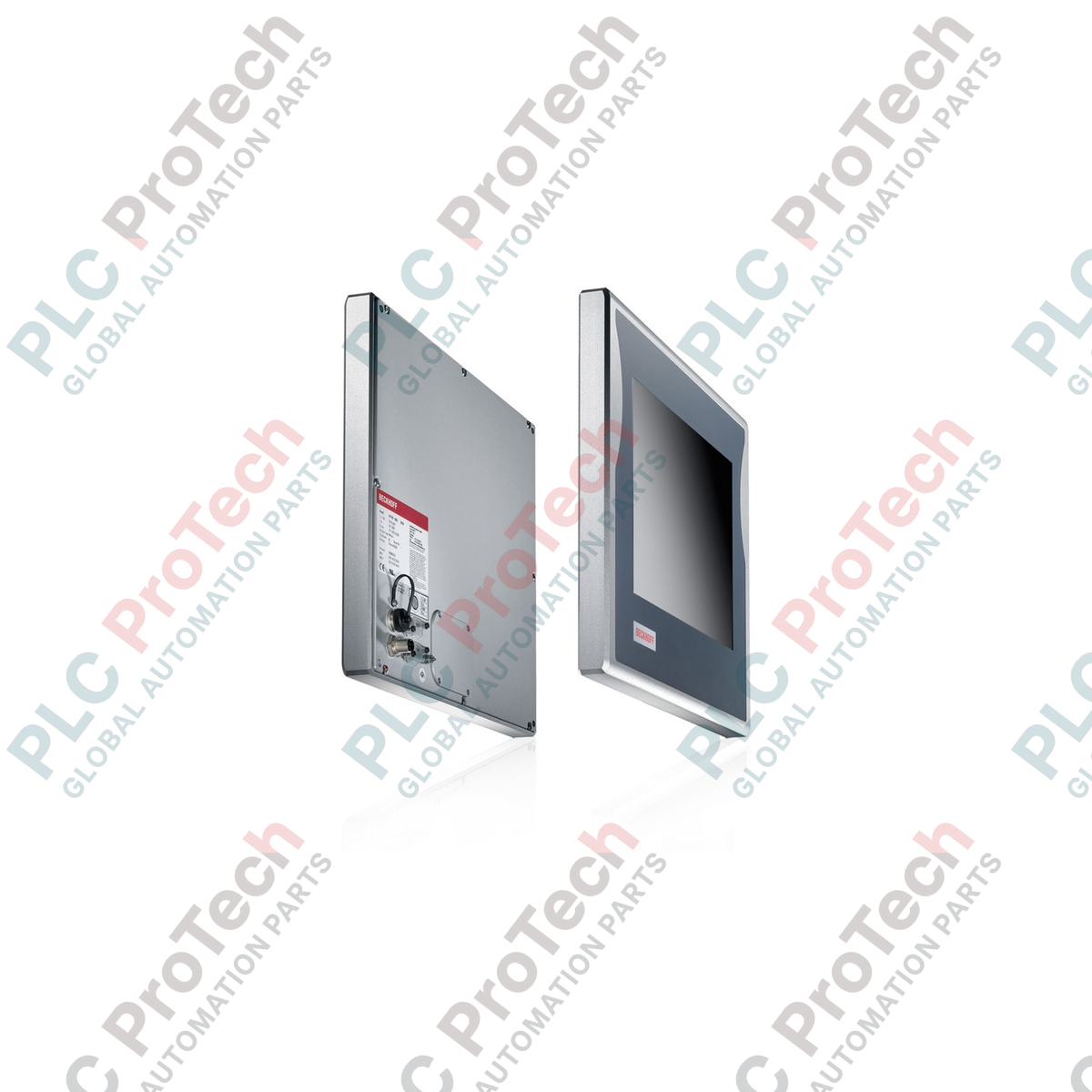

BECKHOFF CP7713-0001-0050 to przemysłowy Panel PC przeznaczony do montażu na ramieniu montażowym. Umieszczone w całkowicie zamkniętej obudowie aluminiowej urządzenie zostało zaprojektowane do zapewniania sterowania i wizualizacji bezpośrednio przy maszynie lub linii technologicznej, bez konieczności stosowania dodatkowej szafy sterowniczej. Zoptymalizowano je do pracy w trudnych warunkach, w których kluczowe znaczenie mają oszczędność miejsca i bezpośrednia obsługa.

Model ten integruje 19-calowy wyświetlacz z wbudowaną klawiaturą przednią, zapewniając operatorowi czytelne informacje zwrotne i możliwość bezpośredniego wprowadzania danych. Z tyłu panelu znajdują się cztery gwintowane otwory M6 w standardowym układzie, umożliwiające bezpośredni montaż na standardowych ramionach montażowych lub płytach adapterowych. Bezwentylatorowa konstrukcja z chłodzeniem pasywnym wykorzystuje aluminiową obudowę do skutecznego odprowadzania ciepła.

Wyposażony w procesor Intel Atom z serii x5-E39xx na kompaktowej płycie głównej CP7713-0001-0050 oferuje przemysłową wydajność obliczeniową, pamięć masową na karcie CFast oraz dwa gigabitowe interfejsy Ethernet skonfigurowane do szybkiej komunikacji przemysłowej i bezpośredniej integracji z systemem.

Funkcje

• 19-calowy wyświetlacz TFT o rozdzielczości 1280 x 1024 pikseli.
• Całkowicie zamknięta obudowa aluminiowa zapewniająca pełną ochronę IP65 przed pyłem i wilgocią.
• Zintegrowana przednia klawiatura operatorska z klawiszami sterowania systemem.
• Przeznaczony do bezpośredniego montażu na ramieniu montażowym za pomocą czterech zintegrowanych gwintowanych otworów M6 x 18 mm w tylnej płycie.
• Bezwentylatorowa architektura chłodzenia pasywnego.
• Dwa interfejsy Ethernet 10/100/1000BASE-T.
• Obsługa kart pamięci flash CFast o wysokiej niezawodności.
• Opcjonalny przemysłowy interfejs szeregowy za pośrednictwem połączeń o stopniu ochrony IP65.

Zastosowania

• Sterowanie na poziomie maszyny i wizualizacja interfejsu człowiek-maszyna (HMI).
• Rozproszone stanowiska operatorskie montowane na ramionach uchylnych lub kolumnach.
• Monitorowanie procesów w wilgotnych, zapylonych lub wymagających środowiskach przemysłowych.

Specyfikacja techniczna

Połączenia / interfejsy

Wskazówki dotyczące instalacji

1. Przed zamontowaniem urządzenia upewnij się, że wszystkie powiązane z nim zasilacze i maszyny są całkowicie odłączone od zasilania.
2. Umieść Panel PC na adapterze ramienia montażowego, dopasowując cztery gwintowane otwory M6 w tylnej płycie.
3. Zamocuj urządzenie za pomocą śrub M6, zapewniając maksymalną głębokość wkręcenia 18 mm. Nie dokręcaj śrub zbyt mocno.
4. Upewnij się, że wszystkie przewody o stopniu ochrony IP65 są prawidłowo osadzone i zablokowane w odpowiednich złączach, aby zachować szczelność środowiskową.
5. Podłącz punkt uziemienia ochronnego do lokalnego uziemienia systemu.
6. Podłącz zasilacz 24 V DC, zwracając szczególną uwagę na polaryzację zacisków przed włączeniem zasilania systemu.
