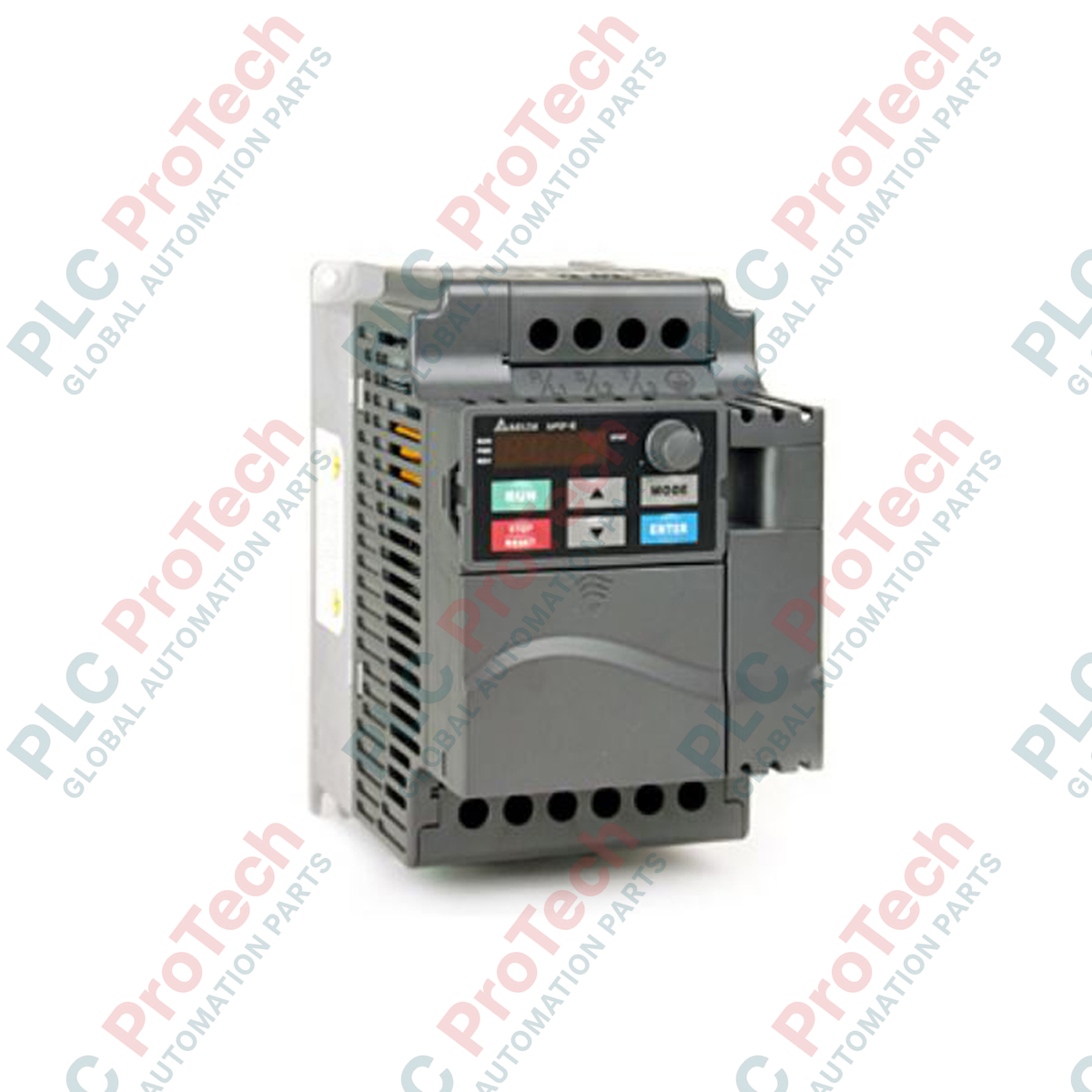

Przemiennik częstotliwości DELTA VFD037E43T, seria VFD-E, 3,7 kW

Przegląd i korzyści eksploatacyjne

Przemiennik VFD037E43T (VFD037E43T) to modułowy, bezczujnikowy wektorowy przemiennik AC zaprojektowany do wysokowydajnej regulacji prędkości i momentu trójfazowych silników indukcyjnych. Przystosowany do silników o mocy 5 KM (3,7 kW), ten precyzyjny przemiennik częstotliwości jest szeroko stosowany w kluczowych zastosowaniach przemysłowych, w tym w komercyjnych systemach dmuchaw HVAC, pompach odśrodkowych, zautomatyzowanych liniach przenośnikowych i dźwigach do transportu materiałów.

Dzięki wykonywaniu obliczeń wektorowych strumienia w czasie rzeczywistym przemiennik maksymalizuje moment wyjściowy przy niskiej prędkości, zachowując jednocześnie wysoką stabilność przy dużej prędkości. Ta dynamiczna regulacja optymalizuje zużycie energii, zapobiega uszkodzeniom izolacji silnika powodowanym skokami napięcia oraz zapewnia nieprzerwaną wydajność w ciągłych procesach produkcyjnych.

Architektura i konfiguracja sprzętowa

Pracując w trójfazowej sieci 460 V, ten przemiennik serii VFD-E ma modułową architekturę sprzętową obsługującą elastyczny montaż obok siebie na szynie DIN, co pozwala zoptymalizować wykorzystanie miejsca w szafie. Oznaczenie „T” wskazuje konstrukcję obudowy w ramie A z wyposażonym wbudowanym układem wewnętrznego choppera hamowania.

Ten wbudowany chopper umożliwia personelowi technicznemu bezpośrednie podłączenie rezystora hamowania dynamicznego do zacisków mocy, dzięki czemu przemiennik może obsługiwać rampy hamowania przy dużej bezwładności bez występowania błędów przepięcia. Urządzenie wyposażono w zdejmowaną klawiaturę, łatwo dostępny wentylator chłodzący oraz standardowe interfejsy komunikacyjne RS-485 Modbus RTU, zapewniające bezproblemową integrację z przemysłowymi sieciami magistrali polowej.

Tabela parametrów technicznych

Zapytania techniczne i metody diagnostyczne

• Jakie ustawienia parametrów są niezbędne do aktywowania zintegrowanego choppera hamowania?

  Wewnętrzny chopper hamowania uruchamia się automatycznie, gdy napięcie magistrali DC przekroczy wstępnie ustawiony próg hamowania. Należy jednak włączyć hamowanie dynamiczne w strukturze parametrów przemiennika (zwykle za pomocą grupy parametrów 01) oraz określić maksymalny dopuszczalny cykl pracy hamowania, aby zapobiec przeciążeniu termicznemu zewnętrznego zestawu rezystorów.

• Jak skalibrować tryb sterowania wektorowego bezczujnikowego dla typowego silnika o mocy 3,7 kW?

  Aby uzyskać optymalną charakterystykę odpowiedzi momentu, odłącz wał silnika od obciążenia mechanicznego i uruchom procedurę dynamicznego autotuningu. Wprowadź do pamięci napędu parametry z tabliczki znamionowej silnika — w tym napięcie znamionowe, częstotliwość, prąd bazowy i prędkość znamionową. VFD zmierzy rezystancję stojana i indukcyjność wzajemną, aby zoptymalizować wewnętrzną pętlę sterowania wektorowego.

• Jakie działania korygujące są wymagane, jeśli napęd stale wyłącza się z powodu błędu nadprądowego (OC) podczas uruchamiania?

  Awaria nadprądowa podczas przyspieszania wskazuje, że zaprogramowany czas rampy przyspieszania jest zbyt krótki w stosunku do bezwładności obciążenia albo krzywa podbicia momentu V/f jest ustawiona zbyt wysoko. Zwiększ parametr czasu przyspieszania, sprawdź uzwojenia silnika pod kątem przebić izolacji międzyfazowej i upewnij się, że obciążenie mechaniczne obraca się swobodnie, bez zacięć.

Uruchamianie obiektu i protokoły bezpieczeństwa

Ochrona obwodu zasilania i architektura okablowania

Podłącz przychodzące trójfazowe linie zasilające 460 VAC wyłącznie do zacisków R, S i T. Podłączenie zasilania sieciowego do zacisków wyjściowych U, V i W spowoduje natychmiastową katastrofalną awarię wewnętrznych tranzystorów bipolarnych z izolowaną bramką (IGBT). Zainstaluj przed napędem odpowiednio dobrany trójfazowy wyłącznik kompaktowy (MCCB), aby zapewnić wysokowydajną termiczną i magnetyczną ochronę zwarciową.

Rozmieszczenie rezystora hamowania i bezpieczne prowadzenie przewodów cieplnych

Podczas instalowania zewnętrznego rezystora hamowania dynamicznego między zaciskami B1 i B2 upewnij się, że zespół rezystora jest zamontowany w pionowej metalowej obudowie, oddzielonej od głównej obudowy sterowniczej. Elementy hamowania dynamicznego wydzielają znaczne ilości ciepła podczas cyklicznego zwalniania; umieszczenie tych jednostek z dala od napędu zapobiega sztucznemu podnoszeniu przez unoszące się gorące powietrze temperatury powietrza wlotowego VFD powyżej granicy temperatury otoczenia wynoszącej 50°C.

Procedury izolacji i uziemiania sygnałów sterujących

Poprowadź wszystkie niskonapięciowe przewody sterujące — takie jak analogowe sygnały odniesienia prędkości 0–10 V lub cyfrowe polecenia start/stop 24 VDC — w oddzielnej korytku kablowym, z dala od przewodów zasilających silnik. Dla wszystkich sygnałów analogowych użyj ekranowanego, skręcanego kabla dwużyłowego z podwójnym ekranem (STP). Podłącz ekran kabla do wyznaczonego zacisku masy sterowania wyłącznie po stronie napędu, pozostawiając stronę obiektową nieuziemioną, aby uniknąć tworzenia pętli uziemienia pogarszających śledzenie sygnału odniesienia prędkości.
