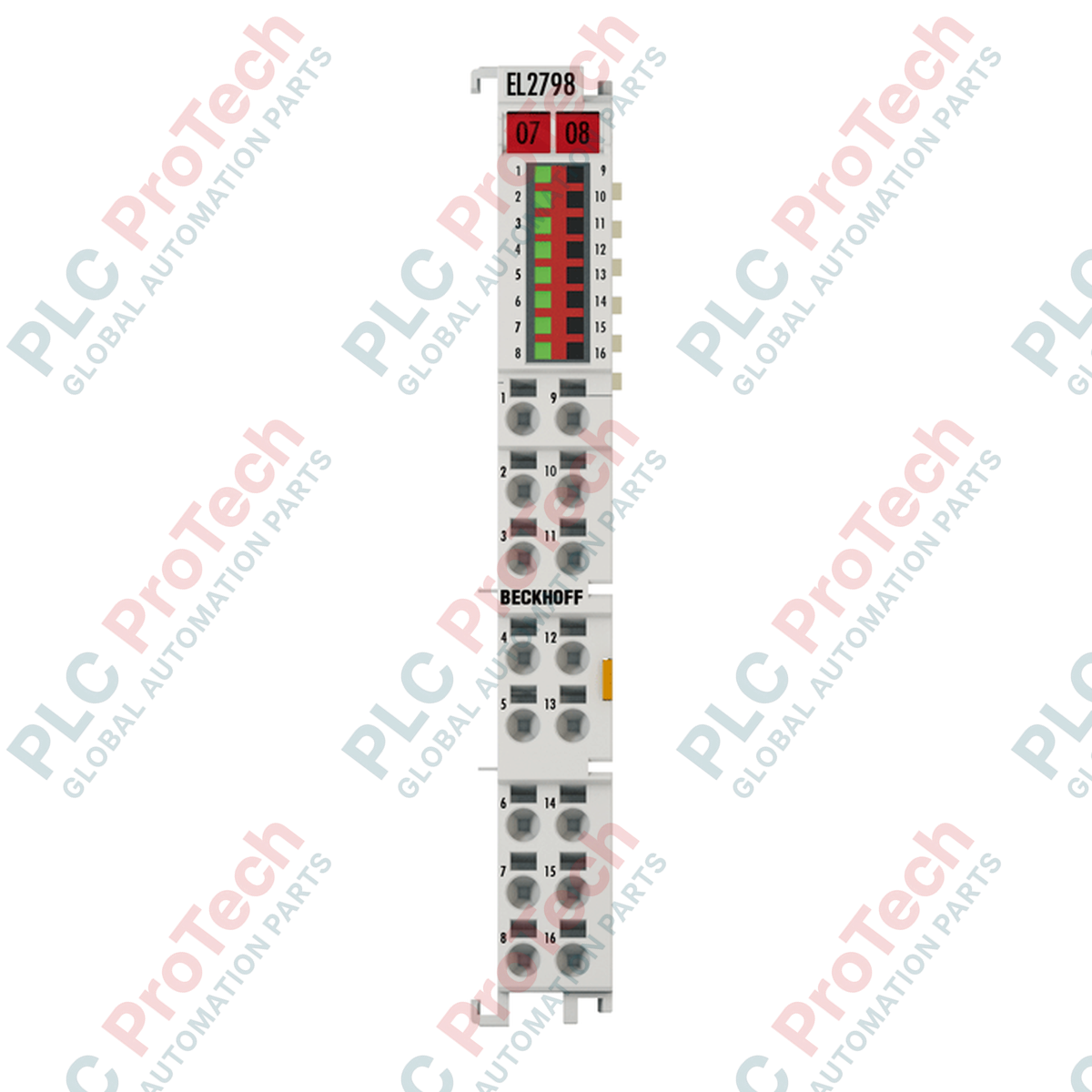

EL2798 BECKHOFF zacisk wyjść przekaźników półprzewodnikowych EtherCAT, 8 kanałów

SKU EL2798

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF
  • Product No.: EL2798
  • Origin Niemcy
  • Product Type: Zacisk EtherCAT
  • Payment: T/T, Western Union
  • Weight: 2.0 kg
  • Dimensions: 12 mm × 100 mm × 68 mm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Ilość

Product Description

Przegląd produktu

 EL2798 (EL2798) to wysokiej gęstości terminal EtherCAT wyposażony w osiem bezpotencjałowych wyjść przekaźnikowych półprzewodnikowych (SSR), zaprojektowany w celu połączenia tradycyjnych przekaźników mechanicznych z szybkim przełączaniem cyfrowym. Stworzony z myślą o precyzyjnym sterowaniu w systemach automatyki — takich jak zarządzanie HVAC, lekkie procesy chemiczne i ogólne sekwencjonowanie przemysłowe —  EL2798 działa jako wysoce niezawodny elektroniczny zamiennik konwencjonalnych styków zwiernych. Dzięki zastosowaniu technologii półprzewodnikowej zamiast ruchomych elementów moduł eliminuje zużycie styków i powstawanie łuku elektrycznego, znacznie wydłużając żywotność interfejsu sterowania. Przy znacznej obciążalności prądowej wynoszącej 2 A na kanał i bardzo niskiej rezystancji w stanie włączenia wynoszącej 0.03 oma zapewnia wydajne przesyłanie energii przy minimalnych stratach cieplnych w aplikacjach o wysokim współczynniku pracy.

Konfiguracja techniczna

 EL2798 jest umieszczony w kompaktowej obudowie High Density (HD) o szerokości 12 mm i wykorzystuje technologię połączeń 2-przewodowych do obsługi ośmiu niezależnych styków zwiernych. Architektura sprzętowa obsługuje elastyczny zakres napięcia do 30 VAC lub 48 VDC (dla obciążenia rezystancyjnego), zapewniając pełną izolację elektryczną 500 V między wewnętrzną magistralą E-bus a potencjałem obiektowym. W przeciwieństwie do standardowych wyjść cyfrowych te bezpotencjałowe styki umożliwiają przełączanie różnych poziomów napięcia w poszczególnych kanałach, pod warunkiem że izolacja między kanałami pozostaje niższa niż 200 V. Moduł zoptymalizowano pod kątem trwałości: toleruje prąd szczytowy 50 A przez 10 ms w celu obsługi początkowych prądów rozruchowych, a jednocześnie utrzymuje niski pobór prądu z magistrali E-bus, typowo 140 mA.

Specyfikacje techniczne

Atrybut Szczegóły specyfikacji
Model EL2798
Marka BECKHOFF
Pochodzenie Niemcy
Typ wyjścia Przekaźnik półprzewodnikowy (bezpotencjałowy)
Liczba wyjść 8 x styki zwierne
Napięcie nominalne 0 do 30 VAC/DC (dla obciążenia rezystancyjnego do 48 VDC)
Maks. prąd wyjściowy 2 A na kanał (maks. suma 10 A)
Rezystancja w stanie włączenia typ. 0.03 oma
Czas przełączania (WŁ./WYŁ.) typ. 1.8 ms / 30 ms
Prąd szczytowy 5 A (100 ms) / 50 A (10 ms)
Izolacja elektryczna 500 V (E-bus / obwód obiektowy)
Technologia połączeń 2-przewodowa
Wymiary (szer. x wys. x gł.) 12 mm x 100 mm x 68 mm
Temperatura pracy 0 do +55 stopni Celsjusza
Stopień ochrony IP20
Masa wysyłkowa 2.0 kg

Najczęściej zadawane pytania techniczne

Czy EL2798 może przełączać obciążenia indukcyjne, takie jak duże zawory elektromagnetyczne?

 EL2798 zoptymalizowano do obciążeń rezystancyjnych. W przypadku stosowania z obciążeniami indukcyjnymi należy zainstalować zewnętrzne układy ochronne, takie jak diody powrotne dla prądu stałego lub warystory dla prądu przemiennego, w celu tłumienia przeciwnej siły elektromotorycznej. Moduł nie jest odporny na zwarcia, dlatego kluczowe dla jego trwałości jest zapewnienie, aby prądy szczytowe mieściły się w granicy 5 A (100 ms).

Jakie są główne zalety tego przekaźnika półprzewodnikowego w porównaniu ze standardowym przekaźnikiem mechanicznym EL2602?

Główne zalety to brak zużycia mechanicznego i ciche przełączanie. Podczas gdy przekaźniki mechaniczne mają ograniczoną liczbę cykli przełączania, półprzewodnikowa konstrukcja  EL2798 może obsługiwać praktycznie nieograniczoną liczbę operacji przy krótszym czasie włączenia (1.8 ms). To idealny wybór do aplikacji wymagających przełączania z wysoką częstotliwością lub takich, w których należy unikać niebezpiecznego powstawania łuku elektrycznego.

Czy wyjścia są rzeczywiście niezależne dla różnych źródeł zasilania?

Tak, wyjścia są bezpotencjałowe, co oznacza, że nie są podłączone do wspólnej wewnętrznej szyny zasilającej. Każdy kanał może przełączać inny obwód zewnętrzny. Należy jednak utrzymywać maksymalną różnicę potencjałów mniejszą niż 200 V między dowolnymi dwoma sąsiednimi kanałami, aby zachować integralność wewnętrznej izolacji.


Instrukcja projektowania i instalacji

  • Zarządzanie temperaturą: Podczas pracy wielu kanałów przy maksymalnym znamionowym prądzie 2 A całkowity prąd modułu (suma) nie może przekraczać 10 A. Należy zapewnić odpowiednią wentylację w szafie sterowniczej. W konfiguracjach o wysokiej gęstości na szynie DIN zaleca się utrzymywanie temperatury otoczenia w zakresie od 0 do +55 stopni Celsjusza, aby zapobiec ograniczeniu parametrów cieplnych elementów półprzewodnikowych.

  • Okablowanie i zakończenia przewodów: Należy wykorzystywać zaciski sprężynowe obudowy HD, aby uzyskać gazoszczelne połączenia. W przypadku przewodów elastycznych z tulejkami zalecany przekrój wynosi od 0.14 do 0.75 mm kwadratowego. Należy zapewnić długość odizolowania od 8 do 9 mm, aby uniknąć odsłoniętego przewodu lub słabego kontaktu, które mogłyby zwiększyć rezystancję i wydzielanie ciepła na zacisku.

  • Ochrona przeciwzwarciowa: Ponieważ  EL2798 nie jest odporny na zwarcia, konieczne jest zainstalowanie przed modułem, po stronie zasilania obiektowego, bezpieczników o bardzo szybkim działaniu lub odpowiednich wyłączników. Chroni to wewnętrzne przełączniki półprzewodnikowe przed katastrofalnym uszkodzeniem w przypadku usterki okablowania obiektowego lub zwarcia obciążenia.
