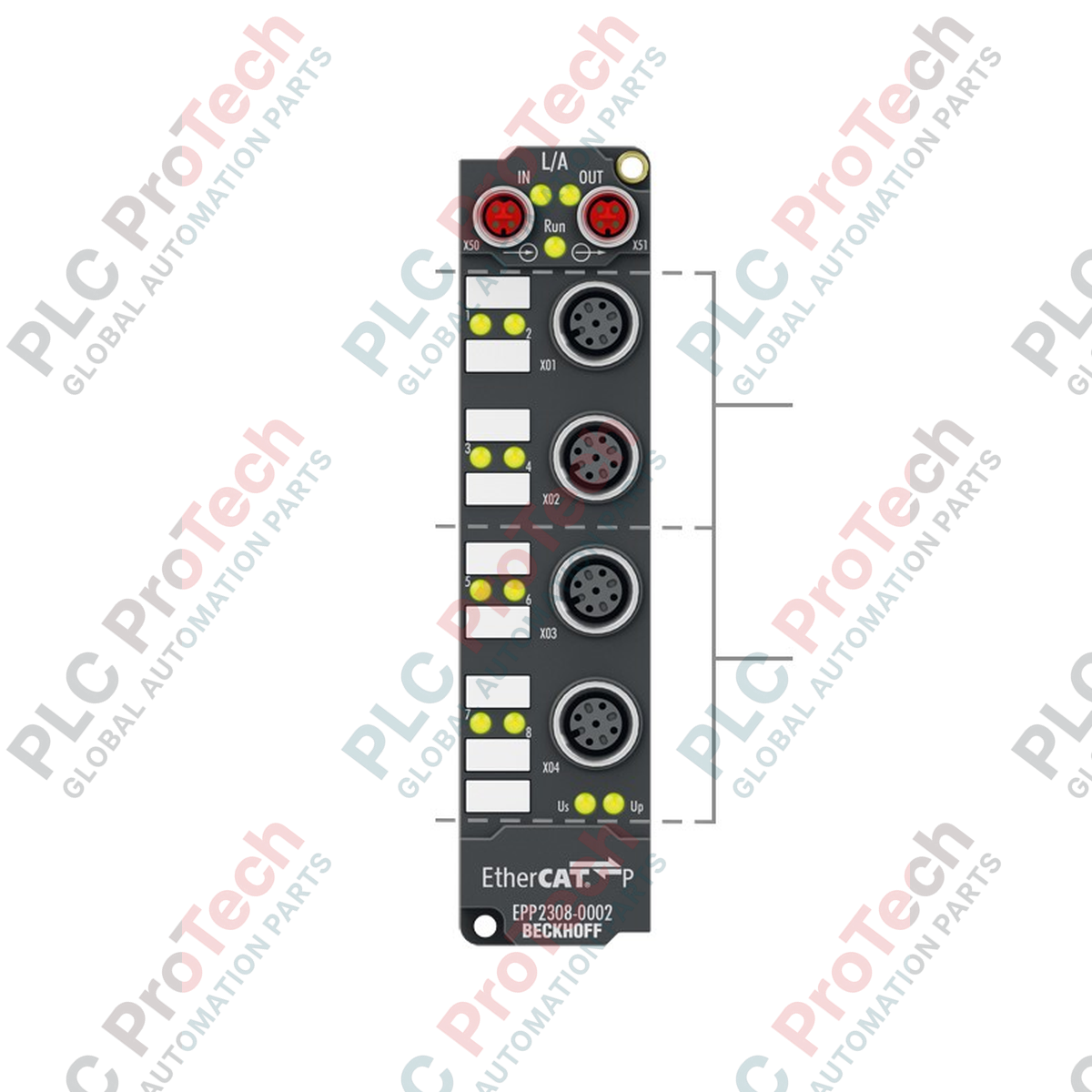

EPP2308-0002 4-kanałowe wejścia + 4-kanałowe wyjścia, moduł EtherCAT P

Opis produktu

EPP2308-0002 (EPP23080002) to wszechstronny, przeznaczony do montażu na maszynie moduł I/O zaprojektowany do zdecentralizowanych środowisk automatyki. Wykorzystując technologię EtherCAT P, urządzenie integruje szybką komunikację danych oraz dwa oddzielne obwody zasilania 24 V DC w jednym przewodzie M8 kodowanym P. W zaawansowanej produkcji, logistyce i gniazdach robotycznych EPP2308-0002 umożliwia bezpośrednie podłączenie czterech wejść cyfrowych i czterech wyjść cyfrowych na poziomie obiektowym. Ten wariant jest wyposażony w złącza M12 A-coded, 5-pinowe, umożliwiające stosowanie standardowych przemysłowych przewodów czujników i elementów wykonawczych. Dzięki stopniowi ochrony IP67 i wzmocnionej konstrukcji EPP2308-0002 eliminuje konieczność stosowania skrzynek zaciskowych i złożonego zarządzania przewodami, wspierając przejście na „automatykę jednoprzewodową”.

Konfiguracja techniczna

EPP2308-0001 jest wyposażony w dwa interfejsy magistrali M8 kodowane P dla linii EtherCAT P oraz cztery gniazda M12 dla sygnałów I/O. Każde gniazdo M12 zazwyczaj obsługuje dwa kanały, maksymalizując gęstość funkcjonalną kompaktowej obudowy. Wejścia są zgodne z normą EN 61131-2 Type 3 i wyposażone w filtr 3,0 ms zapewniający niezawodność sygnału w środowiskach o wysokim poziomie zakłóceń elektrycznych. Cztery wyjścia cyfrowe zapewniają do 0,5 A każde, są w pełni odporne na zwarcia i mogą sterować obciążeniami rezystancyjnymi, indukcyjnymi oraz lampowymi. Zasilanie czujników jest pobierane bezpośrednio z napięcia sterującego (Us), przy łącznej obciążalności 0,5 A, dzięki czemu urządzenia obiektowe są bezpiecznie zasilane bez konieczności stosowania dodatkowych bloków dystrybucyjnych.

Dane techniczne

Najczęściej zadawane pytania techniczne

Czym różnią się połączenia M12 od wariantu EPP2308-0001?

EPP2308-0002 wykorzystuje złącza M12 5-pinowe zamiast złączy M8. Umożliwia to stosowanie standardowych przewodów M12, które są często preferowane w ciężkich zastosowaniach inżynierii mechanicznej. Ponadto, ponieważ gniazda M12 są 5-pinowe, każde gniazdo może być skonfigurowane do przesyłania wielu sygnałów (np. dwóch wejść lub pary wejście/wyjście), zależnie od wewnętrznego przyporządkowania pinów.

Czy ten moduł obsługuje szybkie przełączanie obciążeń indukcyjnych?

Tak. Dzięki typowym czasom TON wynoszącym 50 µs i TOFF wynoszącym 100 µs wyjścia charakteryzują się wysoką szybkością reakcji. Moduł posiada wewnętrzne zabezpieczenie obciążeń indukcyjnych. W przypadku bardzo dużych elektrozaworów lub przełączania z wysoką częstotliwością należy upewnić się, że energia wyłączania nie przekracza wewnętrznych limitów termicznych, aby zapobiec przedwczesnemu starzeniu się komponentów.

Do czego służy pobór prądu „Us”?

„Us” (zasilanie systemowe i czujników) zapewnia napięcie 24 V DC dla wewnętrznej logiki modułu oraz zasilanie czujników podłączonych do wejść. W segmencie EtherCAT P jest ono oddzielone od „Up” (zasilania urządzeń peryferyjnych), które zazwyczaj zasila obciążenia podłączone do wyjść.

Instrukcja projektowania i instalacji

• Uszczelnienie złączy M12: Aby zachować stopień ochrony IP67, należy upewnić się, że wszystkie gniazda M12 są wyposażone w przewód lub ochronną zaślepkę gwintowaną. Złącza M12 należy dokręcać momentem 0,6 Nm. Zbyt słabe dokręcenie jest częstą przyczyną wnikania wilgoci w środowiskach o wysokiej wilgotności lub podczas mycia.

• Zarządzanie zasilaniem EtherCAT P: W przypadku łączenia wielu modułów EPP szeregowo należy obliczyć łączny pobór prądu zarówno dla Us, jak i Up. Przewód M8 kodowany P ma maksymalną obciążalność prądową 3 A. Jeśli pobór w segmencie przekracza tę wartość, należy zastosować pośredni moduł doprowadzający EPP9001 lub EPP9022.

• Montaż i odporność na drgania: EPP2308-0002 jest przystosowany do wytrzymywania znacznych udarów i drgań (EN 60068-2-6/27). Aby zapewnić maksymalną stabilność, należy zamocować moduł na płaskiej, sztywnej powierzchni maszyny, wykorzystując oba otwory montażowe. Przewody EtherCAT P należy zabezpieczyć przed naprężeniami mechanicznymi w pobliżu modułu, stosując odciążenie przewodów przy gniazdach magistrali M8.
