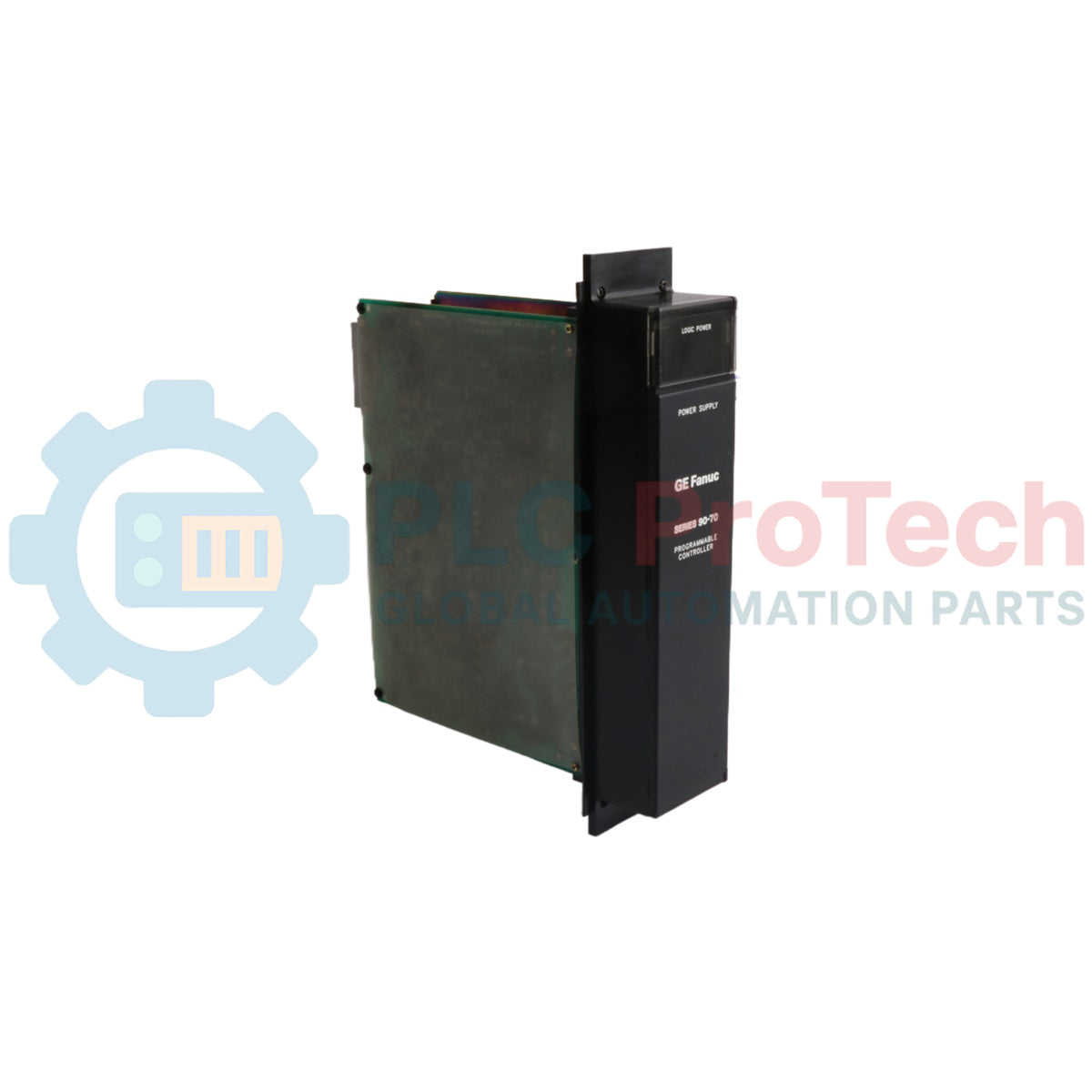

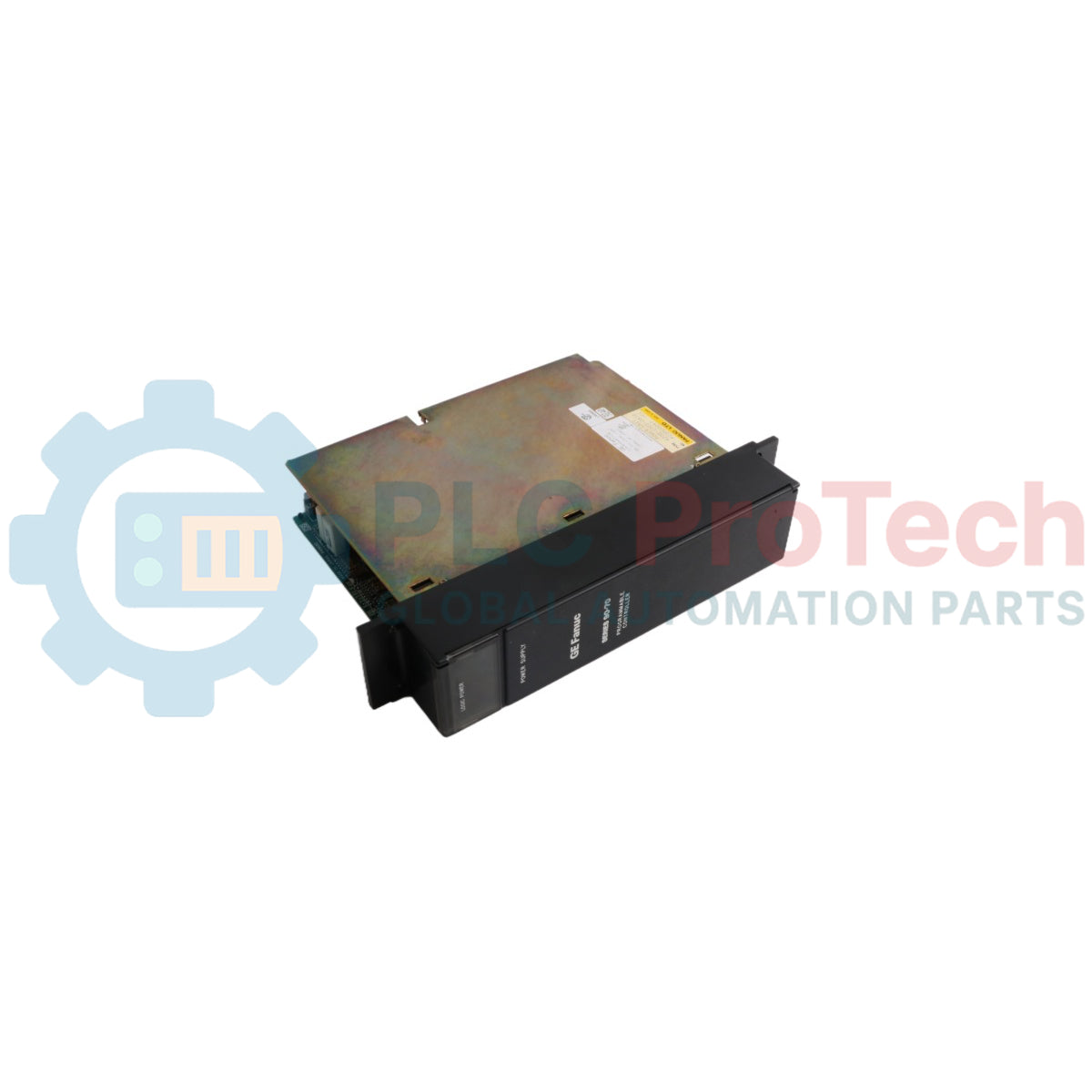

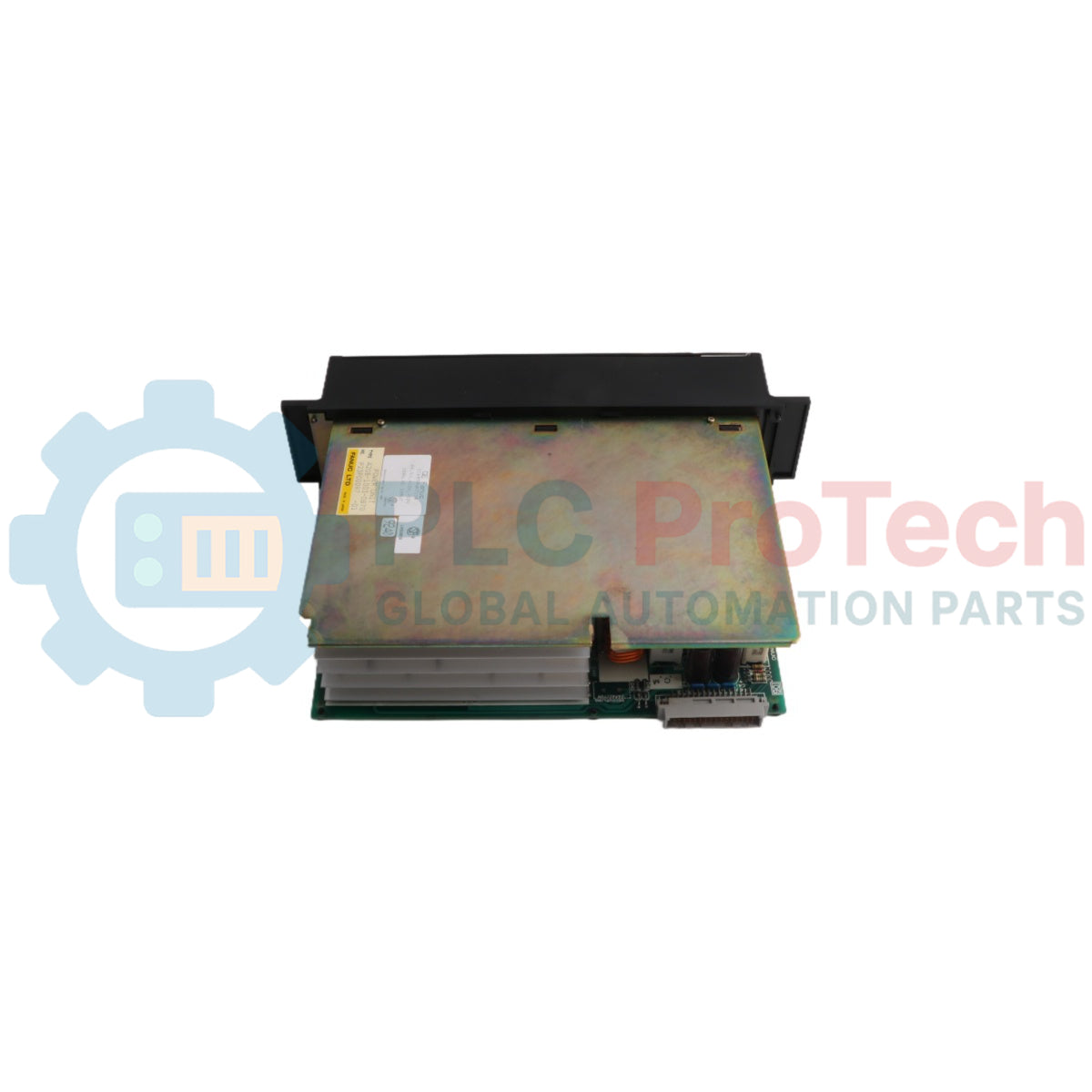

Moduł zasilacza GE Fanuc IC697PWR711 Series 90-70

SKU IC697PWR711

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC697PWR711
Country of origin:Stany Zjednoczone
Product Type: Moduł zasilacza
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 900g
Dimensions: 20 cm x 11,5 cm x 5,7 cm
Shipping port: Xiamen
Warranty: 12 months

GE Fanuc IC697PWR711 działa jako moduł zasilacza montowany w stojaku, zaprojektowany wyłącznie dla platformy programowalnego sterownika logicznego Series 90-70 oraz konfiguracji chassis VME Integrator. Ten jednogniazdowy zespół sprzętowy jest montowany bezpośrednio w skrajnym lewym gnieździe (Slot 1) stojaka systemowego i łączy się ze standardowym 48-stykowym złączem płyty montażowej, tworząc główną magistralę dystrybucji zasilania. Zapewnia łączną regulowaną moc wyjściową 100 watów na trzech niezależnych szynach napięcia DC (+5 V DC, +12 V DC i -12 V DC), zasilających lokalne układy przetwarzania logicznego oraz infrastrukturę wejść/wyjść. Oprócz podstawowego prostowania napięcia moduł zawiera dedykowane układy sekwencjonowania na poziomie logicznym, które stale monitorują integralność linii wejściowej i przesyłają sygnały awaryjne ACFAIL oraz SYSRESET przez płytę montażową, zapewniając wysoce zsynchronizowaną diagnostykę inicjalizacji oraz kontrolowane, bezpieczne wyłączanie systemu podczas zjawisk obniżenia napięcia.

Funkcje

Architektura bezpośredniego montażu wsuwanego w stojaku, zoptymalizowana pod kątem matryc płyt montażowych Series 90-70 o dużej gęstości.
Trzy wyjściowe szyny napięcia DC zapewniające do 100 watów ciągłej, jednoczesnej mocy obciążenia systemu.
Wstępnie okablowane możliwości łącza rozszerzającego, obsługujące pracę dwóch stojaków z jednego modułu zasilacza za pośrednictwem przewodu przedłużającego.
Zintegrowane układy elektronicznej ochrony przed zwarciem i przepięciem, wbudowane bezpośrednio we wszystkie wewnętrzne ścieżki wyjściowe.
Wbudowany układ aktywnej korekcji współczynnika mocy, utrzymujący współczynnik mocy powyżej 0,93 podczas poboru energii z sieci AC (dotyczy wersji C i nowszych).
Automatyczny silnik sekwencjonowania sygnałów sprzętowych, sterujący diagnostyką chassis w czasie rzeczywistym za pomocą wyraźnych wskaźników LED na panelu przednim.
Pełna zgodność ze strukturą systemu VME, natywnie zaprojektowanego do współpracy ze standardowymi konfiguracjami płyty montażowej VME C.1.

Zastosowania

Zarządzanie zasilaniem infrastruktury o dużej mocy w przemysłowych celach przetwarzania PLC Series 90-70.
Architektury dystrybucji zasilania dla złożonych platform integracji przemysłowej i przetwarzania opartych na VME.
Rozbudowa sprzętu automatyki o wiele stojaków, wymagająca zsynchronizowanego współdzielenia zasilania przez dwa chassis.
Krytyczne procesy produkcyjne narażone na ryzyko wahań napięcia, wymagające gwarantowanych możliwości podtrzymania zasilania.

Informacje dotyczące zamawiania

Numer katalogowy	Opis
IC697PWR711 / 713 (wersje A i B)	Zasilacz, wejście 120/240 V AC, maksymalna moc wyjściowa 100 watów
IC697PWR711 / 713 (wersja C lub nowsza)	Zasilacz, wejście 120/240 V AC lub 125 V DC, maksymalna moc wyjściowa 100 watów
IC697CBL700	Kabel przedłużający zasilacza (zawiera kabel połączeniowy i pustą płytkę czołową do dopasowania gniazda w stojaku dodatkowym)

Specyfikacje techniczne

Specyfikacje wersji A i B IC697PWR711

Parametr	Specyfikacja
Znamionowe napięcie robocze	120 V AC lub 240 V AC
Zakres napięcia wejściowego (wejście AC)	90–132 V AC lub 180–264 V AC, 50–60 Hz
Moc wejściowa	Maksymalnie 160 watów przy pełnym obciążeniu znamionowym
Szczytowy prąd rozruchowy wejścia w półokresie	Typowo 55 A, maksymalnie 77 A
Moc wyjściowa	Maksymalnie 100 W łącznie dla wszystkich 3 wyjść
Napięcie wyjściowe (szyna +5 VDC)	4,90 do 5,25 V (nominalnie 5,07 V)
Napięcie wyjściowe (szyna +12 VDC)	11,75 do 12,6 V
Napięcie wyjściowe (szyna -12 VDC)	-12,6 do -11,75 V
Limit przepięciowy (wyjście +5 VDC)	5,7 do 6,7 V
Limit zabezpieczenia nadprądowego (+5 V)	Maksymalnie 26 A
Limit zabezpieczenia nadprądowego (+12 V)	Maksymalnie 4 A
Limit zabezpieczenia nadprądowego (-12 V)	Maksymalnie 2 A
Czas podtrzymania	Minimum 21 milisekund podtrzymania od chwili utraty wejściowego zasilania AC
Zgodność z systemem VME	Zintegrowany układ sprzętowy zoptymalizowany pod kątem obsługi standardu VME C.1
Parametry znamionowe i typ bezpiecznika wewnętrznego	Standardowy bezpiecznik ochronny 3AG, 3 A, 250 V
Moment dokręcania śruby listwy zaciskowej	12 in-lb (1,3 N-m)
Producent	GE Fanuc Automation
Kraj pochodzenia	USA
Masa wysyłkowa (obliczona)	1,85 kg
Wymiary opakowania (obliczone)	280 mm x 220 mm x 85 mm

Specyfikacje dla IC697PWR711 w wersji C i nowszych

Parametr	Specyfikacja
Nominalne znamionowe napięcie wejściowe	120/240 VAC lub 125 VDC
Zakres napięcia wejściowego (zasilanie AC)	Zakres roboczy 90 do 264 VAC, 47 do 63 Hz
Zakres napięcia wejściowego (zasilanie DC)	Ciągły zakres wejściowy 100 do 150 VDC
Pobór mocy wejściowej	Typowo 135 W, maksymalnie 160 W zakresu obciążenia
Szczytowy prąd rozruchowy wejścia w półokresie	Typowy ciągły limit 3 A
Współczynnik mocy czynnej	Ponad 0,93 w trybie ciągłym przy pełnym obciążeniu roboczym
Moc wyjściowa	Maksymalnie 100 W łącznie na wszystkich 3 ścieżkach wyjściowych
Napięcie wyjściowe (szyna +5 VDC)	4,90 do 5,25 V (nominalna wartość odniesienia 5,07 V)
Napięcie wyjściowe (szyna +12 VDC)	11,75 do 12,6 V
Napięcie wyjściowe (szyna -12 VDC)	-12,6 do -11,75 V
Limit przepięciowy (wyjście +5 VDC)	Zakres odcięcia 5,7 do 6,7 V
Limit nadprądowy (wyjście +5 V)	Typowy próg zabezpieczenia 21 A
Limit nadprądowy (wyjście +12 V)	Typowy próg zabezpieczenia 3,5 A
Limit nadprądowy (wyjście -12 V)	Typowy próg zabezpieczenia 1,6 A
Czas podtrzymania	Minimum 21 milisekund podtrzymania od chwili utraty wejściowego zasilania AC
Zakres temperatury pracy	0 do 60 stopni Celsjusza (32 do 140 stopni Fahrenheita), temperatura otoczenia
Zakres temperatury przechowywania	-40 do +85 stopni Celsjusza (-40 do +185 stopni Fahrenheita), temperatura otoczenia
Parametry znamionowe i typ bezpiecznika wewnętrznego	Bezpiecznik ochronny o dużej obciążalności, 2 A, 250 V
Moment dokręcania śruby listwy zaciskowej	12 in-lb (1,3 N-m)
Producent	GE Fanuc Automation
Kraj pochodzenia	USA
Masa wysyłkowa (obliczona)	1,95 kg
Wymiary opakowania (obliczone)	280 mm x 220 mm x 85 mm

Połączenia i interfejsy

Zacisk / styk złącza	Funkcja / przyporządkowanie obwodu
L1 / 120	Zacisk przyłączeniowy fazy AC dla konfiguracji pracy przy 120 VAC. (Wersje A i B wymagają zewnętrznego mostkowania w celu aktywacji).
N / 240	Węzeł wejściowy przewodu neutralnego AC dla konfiguracji 120 VAC lub połączenie wejściowe przewodu fazowego L2 dla standardowych systemów 240 VAC.
WYBÓR	Zacisk konfiguracyjny zakresu napięcia. (W przypadku pracy przy 120 VAC należy zainstalować zworę przewodową; w sieciach 240 VAC w wersjach A/B pozostawić otwarty).
L1 (+)	Zacisk interfejsu dodatniego potencjału dla zewnętrznych sieci dystrybucji podstawowego zasilania 125 VDC (dotyczy wyłącznie wersji C i nowszych).
L2 (-)	Zacisk interfejsu ujemnego potencjału dla zewnętrznych sieci dystrybucji podstawowego zasilania 125 VDC (dotyczy wyłącznie wersji C i nowszych).
GND (zacisk 1)	Główny blok ochronnego uziemienia konstrukcyjnego, zintegrowany bezpośrednio z fizyczną ramą obudowy.
GND (zacisk 2)	Wtórna magistrala uziemienia ekranowania i oprzyrządowania połączona bezpośrednio z doprowadzonymi odniesieniami uziemienia instalacji.
Wewnętrzne 48-stykowe złącze płyty montażowej	Wysokiej niezawodności tylna matryca wielostykowa dostarczająca do płyty montażowej systemu stabilizowane napięcia logiczne, układ ostrzegania ACFAIL oraz sygnały sekwencjonowania SYSRESET.

Wytyczne dotyczące instalacji

Aby zapewnić niezawodną trwałość eksploatacyjną, właściwą izolację elektryczną i pełną ochronę przed propagacją zakłóceń w matrycy płyty montażowej Series 90-70, wykonaj dokładnie następujące czynności montażu sprzętu.

1. Ograniczenia bezpieczeństwa zasilania płyty bazowej

KRYTYCZNE OSTRZEŻENIE: OBOWIĄZEK ODŁĄCZENIA ZASILANIA

Nigdy nie wkładaj, nie reguluj ani nie wyjmuj żadnych elementów systemu, gdy główna linia zasilania sieciowego jest pod napięciem. Całkowicie odłącz zasilanie wszystkich przychodzących połączeń dystrybucyjnych przed osadzeniem modułu zasilania. Wymiana pod napięciem jest surowo zabroniona.

Zespół zasilacza musi zajmować skrajne lewe dedykowane gniazdo (Slot 1) w każdej standardowej konfiguracji stojaka.
W konfiguracjach z dwoma stojakami, wykorzystujących przewód połączeniowy linii rozszerzającej, dopilnuj, aby łączne chwilowe obciążenie pobierane przez obie płyty montażowe pozostawało poniżej bezwzględnego limitu projektowego 100 W.

2. Techniki uziemiania i ekranowania obudowy

Uziemienie o niskiej impedancji: Wykonaj bezpieczne połączenie między śrubą ochronnego zacisku GND a nadrzędną metalową obudową chassis. Wykonaj to połączenie litym lub wielodrutowym miedzianym przewodem AWG #12 (3.31 mm2), przystosowanym do pracy w temperaturze minimalnej 75 stopni Celsjusza.
Mapowanie tłumienia EMI: Mocno dokręć wszystkie cztery śruby mocujące przednią płytę panelu do metalowych kanałów ramy. Dwie dolne śruby konstrukcyjne są przeznaczone do bezpośredniego połączenia ze ścieżkami uziemiającymi w celu odprowadzania zakłóceń promieniowanych o wysokiej częstotliwości.

3. Prowadzenie kabli wejściowych i kontrola momentu dokręcania

Poprowadź główne pętle infrastruktury wejściowej dystrybucji wysokiego napięcia, używając wytrzymałych miedzianych przewodów elektrycznych AWG #16 (1.33 mm2).
Wszystkie końcówki przewodów podłączane do przedniej listwy zaciskowej muszą być zaprasowane na zimno w odpowiednich zamkniętych końcówkach oczkowych lub widełkowych. Dokręć każdą śrubę precyzyjnym ręcznym kluczem dynamometrycznym ustawionym dokładnie na 12 in-lbs (1.3 N-m) rzeczywistego momentu mechanicznego.

4. Sekwencja wykonania i pętla początkowego uruchamiania zasilania

1

Sprawdź prawidłowe osadzenie mechaniczne

Przesuń moduł jednogniazdowy wzdłuż prowadnic karty do gniazda 1, aż tylny 48-stykowy konektor zostanie całkowicie osadzony w złączu płyty montażowej. Dokręć wszystkie 4 śruby panelu.

2

Mocowanie zworek wyboru napięcia (dotyczy wersji A/B)

Sprawdź właściwości sieci napięcia źródłowego. W przypadku linii 120 VAC zamontuj miedzianą zworkę zwierającą między zaciskami SELECT albo pozostaw zaciski całkowicie rozwarte w przypadku sieci zasilających 240 VAC.

3

Włączanie sieci zasilającej

Podaj podstawowe napięcie linii i sprawdź stan systemu za pomocą zielonych wskaźników diagnostycznych na panelu przednim. Ciągłe wskazania awarii oznaczają nieprawidłowo osadzone płytki zaciskowe lub zwarcia elementów pętli.

FAQ

Jaka jest określona wartość mechanicznego momentu dokręcania głównych śrub zacisków?

Wszystkie przewody zasilania elektrycznego podłączone do przedniego zespołu listwy zaciskowej muszą być bezpiecznie zamocowane z zachowaniem dokładnego mechanicznego momentu dokręcania wynoszącego 12 in-lb (1,3 N-m).

Co dzieje się w obwodach logicznych kasety, jeśli główne zasilanie wejściowe chwilowo zaniknie?

Moduł zawiera zintegrowane pojemnościowe bufory energii zapewniające czas podtrzymania wynoszący co najmniej 21 milisekund. W tym czasie szyny wyjściowe pozostają w pełni stabilizowane i zgodne ze specyfikacją, zapobiegając fałszywym wyłączeniom systemu podczas przejściowych spadków napięcia sieciowego.

Czy w nowszych wersjach tego modułu wymagane są ręczne zworki konfiguracyjne do skalowania limitów napięcia?

Nie. W wersji C i nowszych moduł wykorzystuje uniwersalny układ wejścia zasilania, który automatycznie wykrywa i dopasowuje się do napięć wejściowych w zakresie od 90 do 264 VAC lub od 100 do 150 VDC, bez fizycznych zworek.

Czy moduł zapewnia niezależną galwaniczną separację bezpieczeństwa między wewnętrzną stroną logiczną a źródłem zasilania wejściowego?

Tak. Architektura transformacji zasilania wykorzystuje izolowany obwód transformatora wysokiej częstotliwości, aby zapobiegać przedostawaniu się elektrycznych przepięć wysokiego napięcia do niskonapięciowych obwodów przetwarzania logicznego magistrali tylnej.
