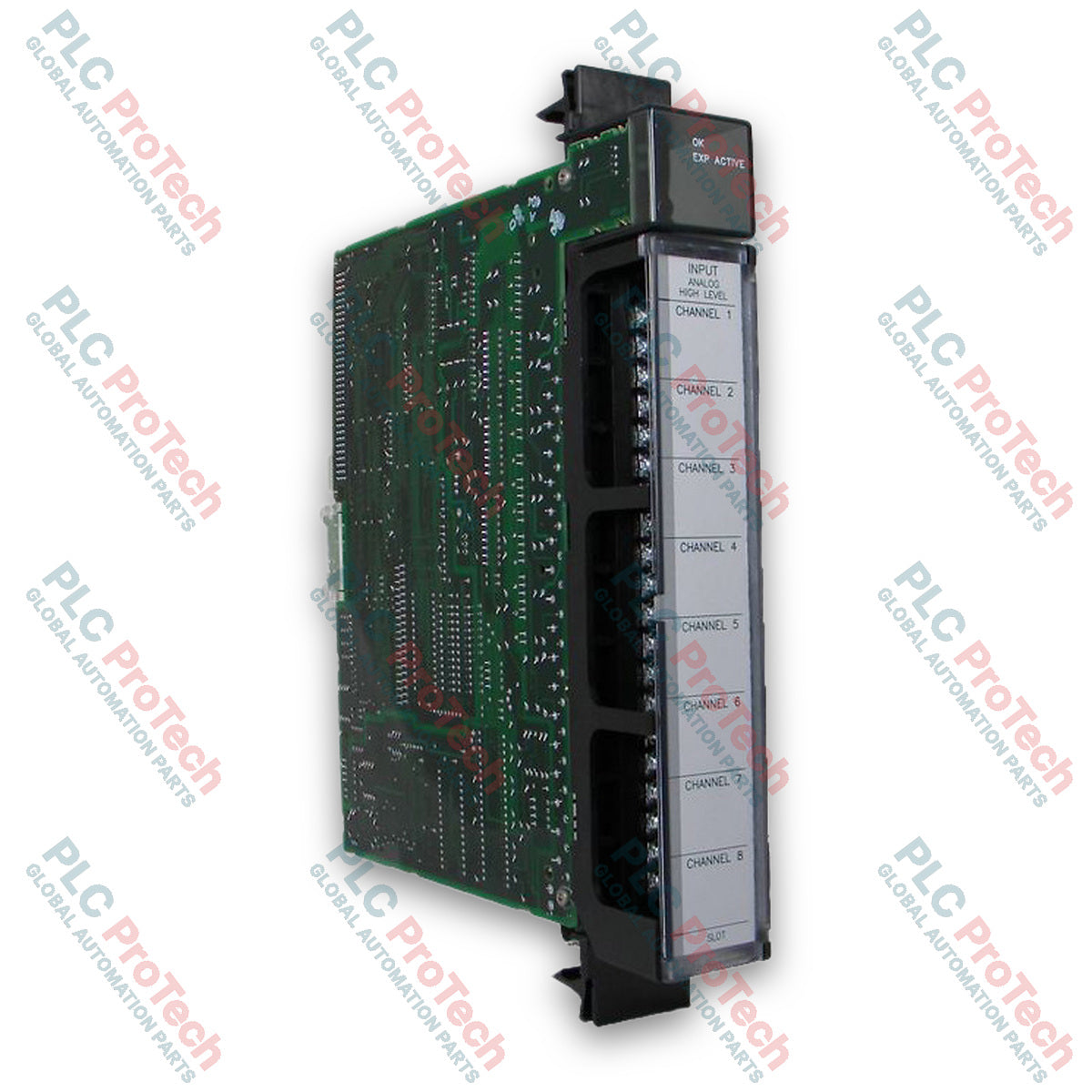

Moduł konwertera bazowego wejść analogowych Series 90-70 General Electric IC697ALG230

SKU IC697ALG230

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC697ALG230
Country of origin:Stany Zjednoczone
Product Type: Moduł wejść analogowych
Payment: T/T, Western Union
Weight: 450g
Dimensions: 15,0 × 3,5 × 14,2 cm
Shipping port: Xiamen
Warranty: 12 months

Opis

General Electric IC697ALG230 to ośmiokanałowy bazowy moduł przetwornika analogowego wysokiego poziomu, przeznaczony dla platformy programowalnych sterowników logicznych Series 90-70. Jako główny interfejs podsystemu analogowych wejść wysokiego poziomu moduł przetwarza sygnały unipolarne i bipolarne — w tym standardowe zakresy do plus lub minus 10 VDC oraz pętle prądowe 4–20 mA — konwertując je za pomocą 14-bitowego rdzenia A/C na 16-bitowe wartości całkowite ze znakiem dla procesora CPU płyty bazowej VME.

Wyposażony w wejścia różnicowe i pokładowe rezystory obciążenia moduł IC697ALG230 zapewnia doskonałe tłumienie zakłóceń wspólnych i obsługuje indywidualne skalowanie kanałów przez użytkownika bez potrzeby stosowania fizycznych zworek ani przełączników DIP. Działa jako sterownik nadrzędny maksymalnie siedmiu modułów rozszerzeń połączonych w łańcuch, umożliwiając skalowalne konfiguracje systemu obsługujące do 120 analogowych wejść w architekturze kasety PLC.

Funkcje

Wyposażony w 8 różnicowych kanałów wejściowych, z których każdy można indywidualnie skonfigurować do pomiaru napięcia lub prądu
Obsługuje wejścia unipolarne i bipolarne do plus lub minus 10 VDC oraz pętle prądowe 4–20 mA
Zapewnia podstawową rozdzielczość A/C 14 bitów, zwiększoną dzięki technikom nadpróbkowania i uśredniania
Konfiguracja bez zworek, zarządzana w całości za pomocą narzędzi programistycznych
Obsługuje architekturę magistrali rozszerzeń umożliwiającą podłączenie maksymalnie 7 modułów rozszerzeń, tworząc podsystem obsługujący maksymalnie 120 wejść
Zintegrowane funkcje diagnostyczne, w tym wykrywanie przekroczenia i spadku zakresu, przerwy w przewodzie oraz działanie komparatora alarmowego

Zastosowania

Kondycjonowanie sygnałów analogowych z czujników o dużej gęstości w przemysłowych pętlach sterowania
Rozszerzenie zdalnego pozyskiwania danych analogowych z kasety dla systemów automatyki Series 90-70
Precyzyjne monitorowanie zmiennych procesowych w zamkniętej pętli oraz przetwarzanie alarmów progowych
Wielokanałowa integracja pomiaru napięcia i prądu w ciężkich środowiskach przemysłowych

Specyfikacje techniczne

Parametr	Specyfikacja
Marka	General Electric
Seria	Series 90-70
Numer katalogowy	IC697ALG230
Typ produktu	Bazowy moduł przetwornika wejścia analogowego
Liczba kanałów	8 wejść różnicowych
Zakresy napięcia wejściowego	-10 V do +10 V, od 0 do +10 V, -5 V do +5 V, od 0 do +5 V
Zakresy prądu wejściowego	Od 4 do 20 mA (z wykorzystaniem wewnętrznych precyzyjnych rezystorów bocznikowych 250 omów)
Rozdzielczość	Podstawowa rozdzielczość 14-bitowa (1 część na 16384), reprezentacja skalowana 16-bitowa
Częstotliwość aktualizacji	Maksymalnie od 2,4 ms do 2,8 ms dla wszystkich 8 kanałów bazowych
Impedancja wejściowa	Ponad 10 megaomów przy prądzie stałym (napięcie); 250 omów, bocznik 0,1 procent (prąd)
Izolacja	Izolowane optycznie od płyty bazowej VME
Wymagania dotyczące zasilania płyty bazowej	+5 VDC przy maksymalnym natężeniu 0,8 A (4 W)
Kraj pochodzenia	Stany Zjednoczone

Połączenia / interfejsy

Wymienny, montowany z przodu blok złącza 40-zaciskowego do okablowania oprzyrządowania obiektowego
Zaciski od 35 do 40 przeznaczone dla magistrali analogowej modułów rozszerzeń, umożliwiające łączenie modułów rozszerzeń w łańcuch
Fizyczny system mechanicznego kluczowania zapobiegający nieprawidłowemu wkładaniu modułu do gniazd w kasecie

Zgodność i certyfikaty

Zaprojektowany zgodnie z obowiązującymi normami systemu Series 90-70
Zgodność CE w zakresie przemysłowej kompatybilności elektromagnetycznej
Urządzenie sterowania przemysłowego z certyfikatem UL

FAQ

Ile kanałów wejściowych obsługuje moduł IC697ALG230?

Podstawowy moduł konwertera IC697ALG230 zapewnia 8 różnicowych kanałów wejściowych, które można indywidualnie skonfigurować do obsługi sygnałów napięciowych lub prądowych.

Czy moduł IC697ALG230 można rozbudować, aby obsługiwał więcej wejść?

Tak, do podstawowego modułu konwertera można podłączyć kaskadowo maksymalnie siedem modułów rozszerzających, takich jak IC697ALG440 lub IC697ALG441, zwiększając całkowitą pojemność podsystemu do 120 wejść analogowych.

Jaka jest częstotliwość aktualizacji kanałów podstawowego konwertera?

Wejścia podstawowego konwertera są aktualizowane sekwencyjnie co około 2,4-2,8 ms dla wszystkich ośmiu kanałów.

Czy do konfigurowania zakresów wejściowych wymagane są fizyczne zworki?

Nie, moduł nie wymaga zworek ani przełączników DIP; wszystkie zakresy wejściowe, skalowanie i parametry pracy konfiguruje się za pomocą oprogramowania programistycznego.
