Honeywell 51196653-100 TDC 3000 Pięciogniazdowy moduł zasilacza plików

Opis

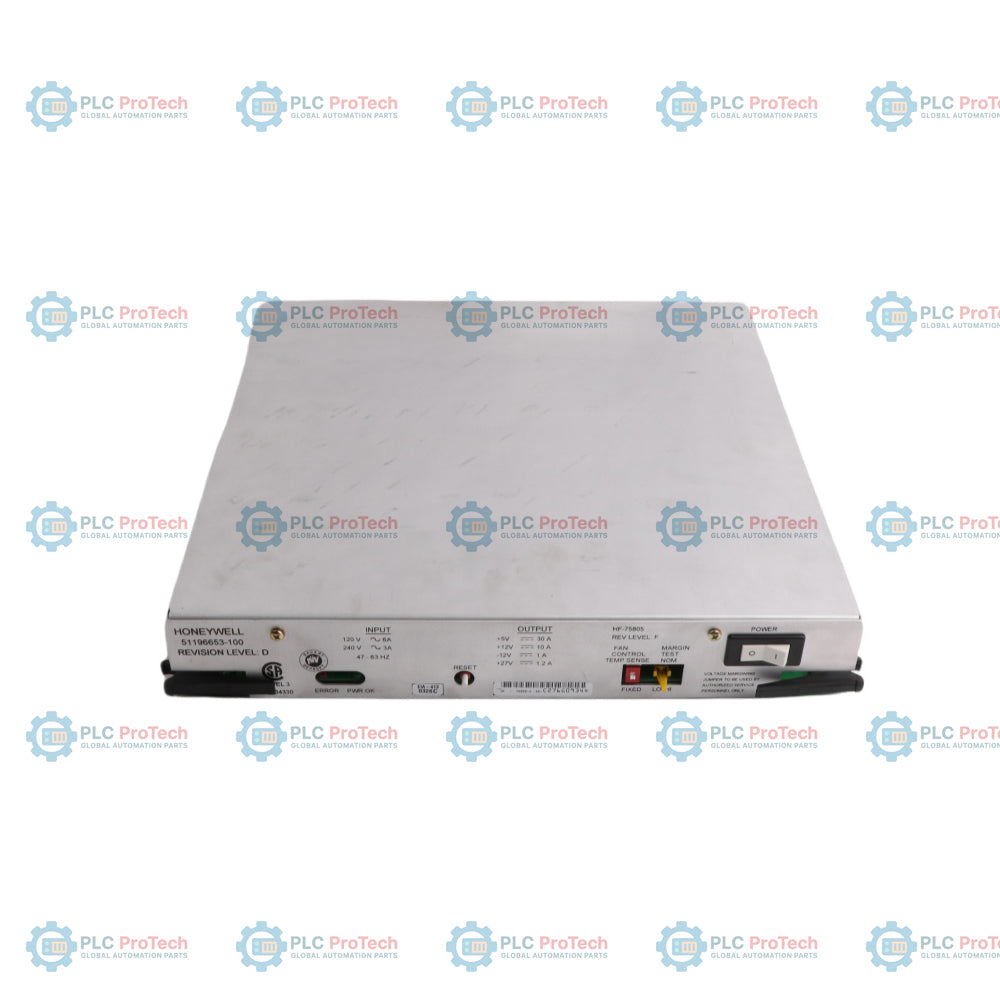

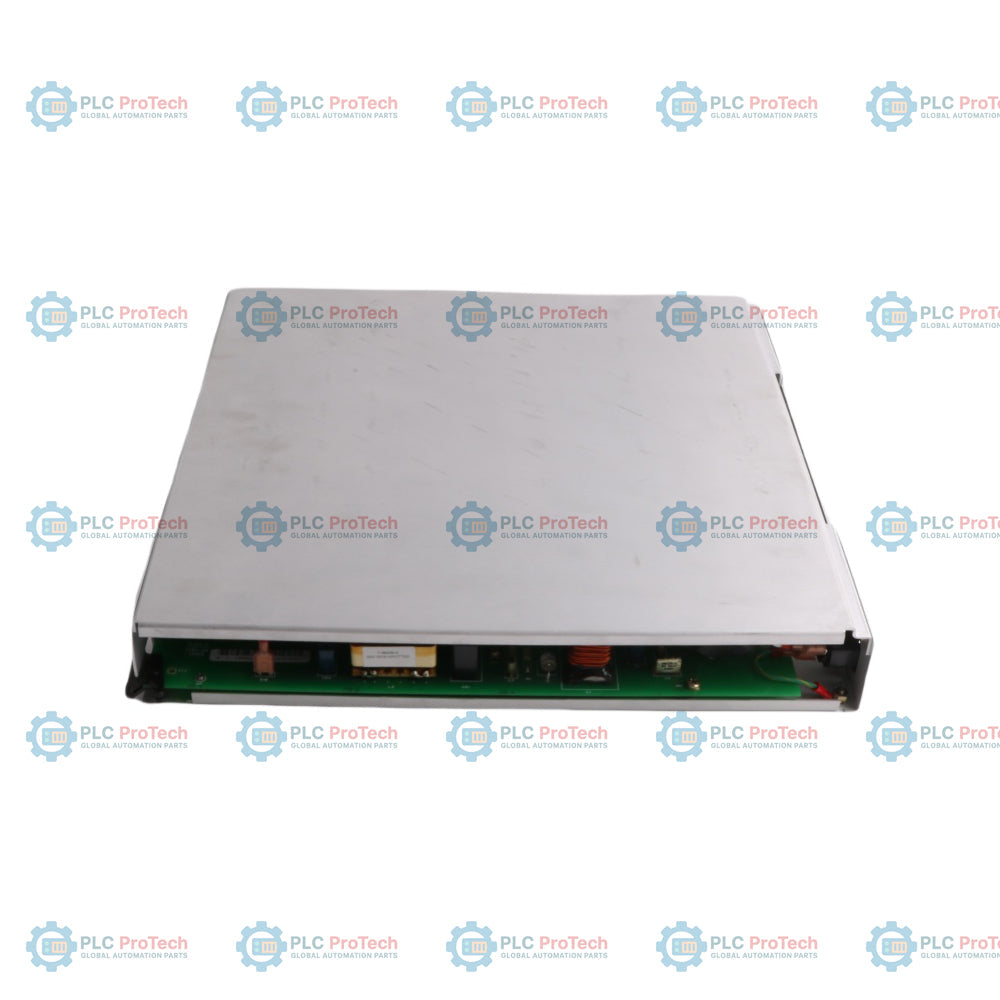

Honeywell 51196653-100 to montowany w obudowie zasilacz pliku pięcioslotowego TDC 3000, zaprojektowany do zapewniania stabilnego zasilania roboczego obudowom plików węzłów Local Control Network (LCN) w architekturach sterowania TotalPlant Solution (TPS) i TDC 3000. Zasilacz o wydajności wyjściowej 55 A zasila płyty procesorów węzłów, koprocesory, kieszenie napędów i peryferyjne moduły wejścia/wyjścia w całym zespole pliku z płytą montażową.

Zaprojektowany z myślą o wysokiej dostępności systemu, 51196653-100 ma wbudowaną funkcję regulacji marginesu napięcia sterowaną dostępną od frontu zworką. Umożliwia ona inżynierom systemowym regulację marginesu napięcia wyjściowego o +5% podczas testów diagnostycznych i rozwiązywania problemów w fabryce. Moduł integruje przedni przełącznik zasilania, element sterujący resetowaniem oraz dedykowane wskaźniki stanu, zapewniając natychmiastową lokalną informację zwrotną o stanie zasilania.

Zaprojektowany zgodnie z europejskimi dyrektywami dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa i higieny pracy, zgodny z CE Honeywell 51196653-100 wykorzystuje standardowy interfejs 3-stykowego złącza AC oraz wysokowydajne chłodzenie wentylatorem, zapewniając niezawodne zarządzanie temperaturą w środowiskach ciągłej automatyki przemysłowej.

Cechy

• Wysokowydajne dostarczanie prądu: Dostarcza do 55 A stabilizowanego zasilania przez płytę montażową, obsługując wielogniazdowe zespoły węzłów LCN, procesory i kieszenie dysków.
• Możliwość testowania marginesu napięcia: Wyposażona w dostępny od frontu zworek umożliwiający regulację napięcia o +5% w kierunku górnego marginesu na potrzeby testów konserwacyjnych i procedur rozwiązywania problemów.
• Zintegrowana diagnostyka na panelu przednim: Obejmuje dedykowaną diodę LED stanu Power OK, przełącznik zasilania i ręczny przycisk resetowania, umożliwiając bieżące monitorowanie wzrokowe i sterowanie.
• Architektura bezpieczeństwa zgodna z CE: W pełni zgodna z dyrektywami Unii Europejskiej dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa i higieny pracy dla obudów sterowania przemysłowego.
• Standardowe przemysłowe wejście prądu przemiennego: Wyposażone w standardowe 3-stykowe złącze AC zapewniające proste i bezpieczne podłączenie zasilania.
• Chłodzenie wymuszonym obiegiem powietrza: Wbudowany zespół wentylatora zapewnia ciągłe chłodzenie wnętrza, utrzymując optymalną temperaturę pracy w 5-slotowych obudowach plików.

Zastosowania

• Węzły TDC 3000 i TPS LCN: Główny moduł konwersji zasilania do 5-slotowych obudów plików mieszczących procesory Application ModuleX (AXM), płyty węzłów K2LCN lub K4LCN.
• Obudowy plików sterowania przemysłowego: Zapewnia czystą dystrybucję zasilania prądem stałym przez współdzielone płyty montażowe dla modułów pamięci, płyt koprocesorów i kieszeni dysków twardych.
• Konserwacja i modernizacja systemów automatyki procesowej: Wymienny moduł zasilacza obudowy do starszej infrastruktury DCS podczas modernizacji systemu i kompleksowych prac konserwacyjnych.

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. Kontrola bezpieczeństwa przed instalacją: Przed włożeniem lub wyjęciem zasilacza z obudowy plików odłącz główne źródło zasilania AC. Zapewnij prawidłowe uziemienie antystatyczne (ESD).
2. Weryfikacja zworek: Przed włączeniem urządzeń z aktywnym procesem sprawdź, czy zworka marginesu napięcia na panelu przednim jest zablokowana w pozycji Normal („Norm”).
3. Wyrównanie obudowy: Wsuń moduł zasilacza płynnie do lewego gniazda zasilania w 5-gniazdowej obudowie plików, aż złącza płyty montażowej zostaną mocno osadzone.
4. Podłączenie zasilania AC: Podłącz główną linię zasilającą za pomocą standardowego 3-stykowego złącza.
5. Uruchamianie systemu: Włącz zasilanie za pomocą przełącznika na panelu przednim. Sprawdź, czy zielona dioda LED „Power OK” świeci się i czy działa przepływ powietrza wentylatora.

Zalecenia dotyczące wymiany

• Programowe wyłączenie przed odłączeniem zasilania: Przed wyłączeniem lub odłączeniem zasilacza należy zawsze prawidłowo zamknąć oprogramowanie procesora węzła oraz systemy operacyjne koprocesorów (takie jak HP-UX w węzłach AXM). Nagłe odłączenie zasilania może spowodować uszkodzenie systemów plików w kieszeniach dysków twardych.
• Ograniczenia marginesowania napięcia: Opcji niskiego marginesu mocy (-5%) NIGDY nie należy wybierać w przypadku obudów zawierających węzły AXM lub kieszenie dysków twardych, ponieważ ich konstrukcja sprzętowa wymaga ścisłej tolerancji zasilania (maksymalny spadek -2,5%). Praca przy niskim marginesie spowoduje nieprzewidywalne działanie systemu lub błędy dysku.
• Ograniczenia podczas procesu: Nie należy przeprowadzać testów wysokiego (+5%) ani niskiego (-5%) marginesu, gdy węzeł aktywnie steruje procesem online lub w nim uczestniczy.
