Honeywell FC-CPCHAS-0001 Obudowa sterownika Safety Manager

Opis

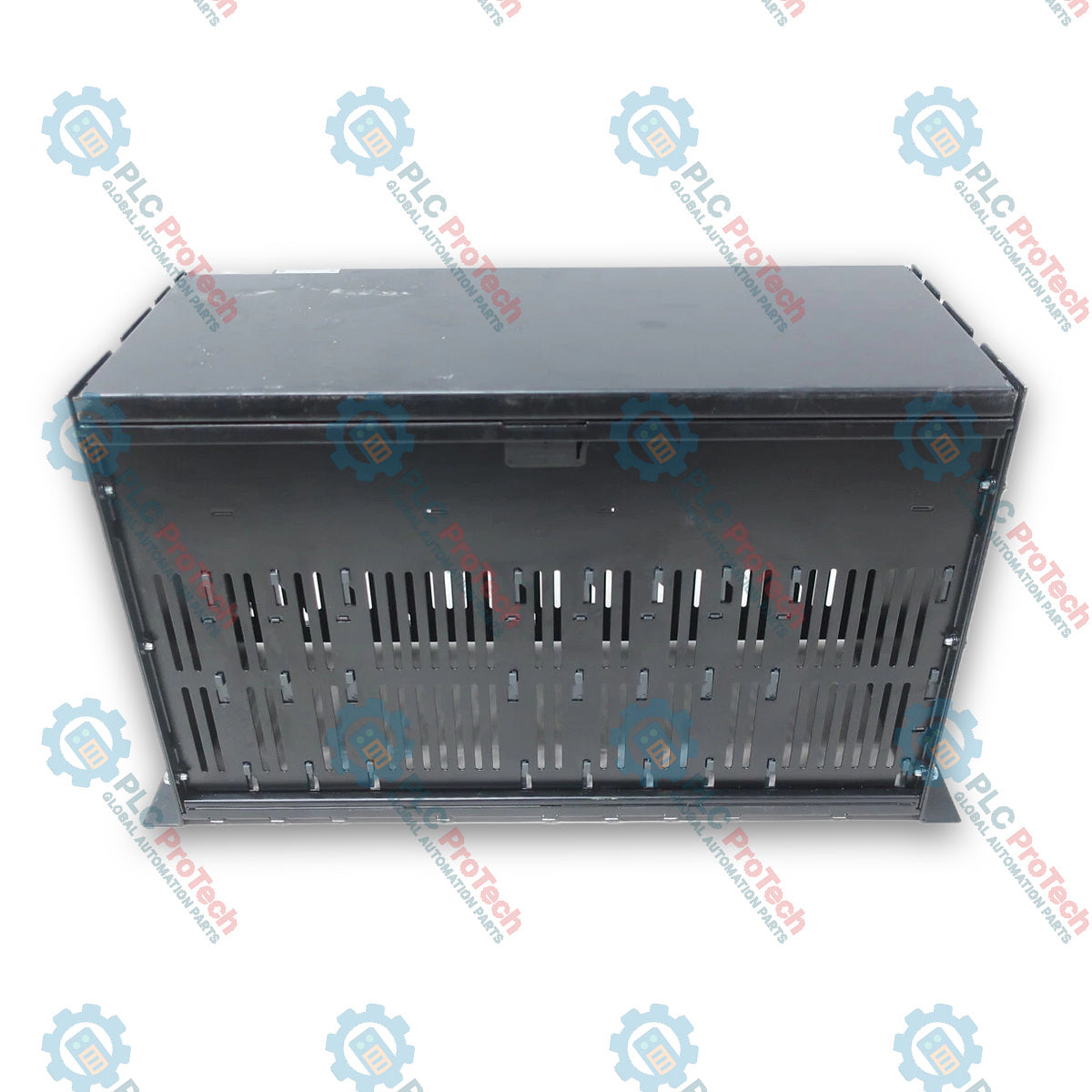

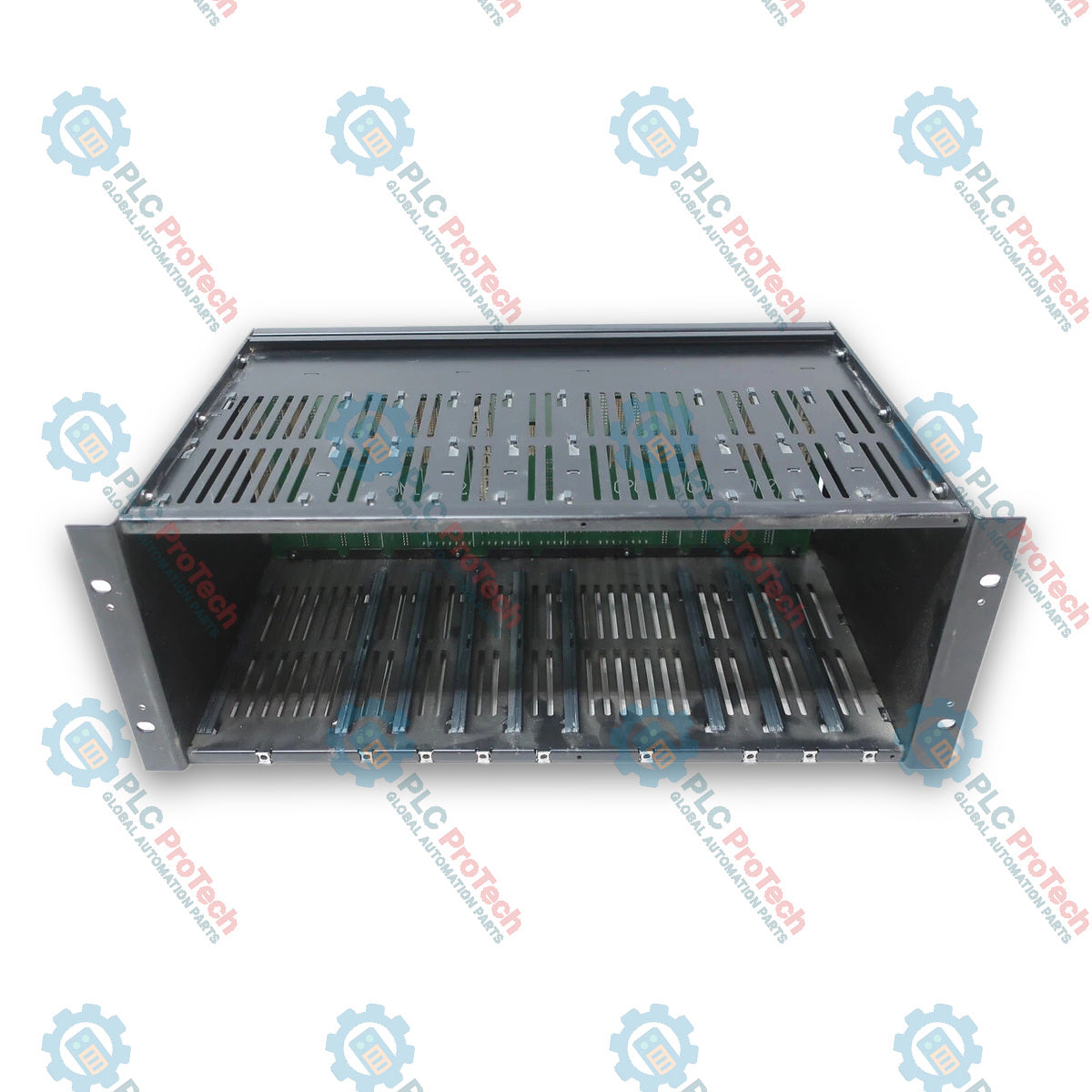

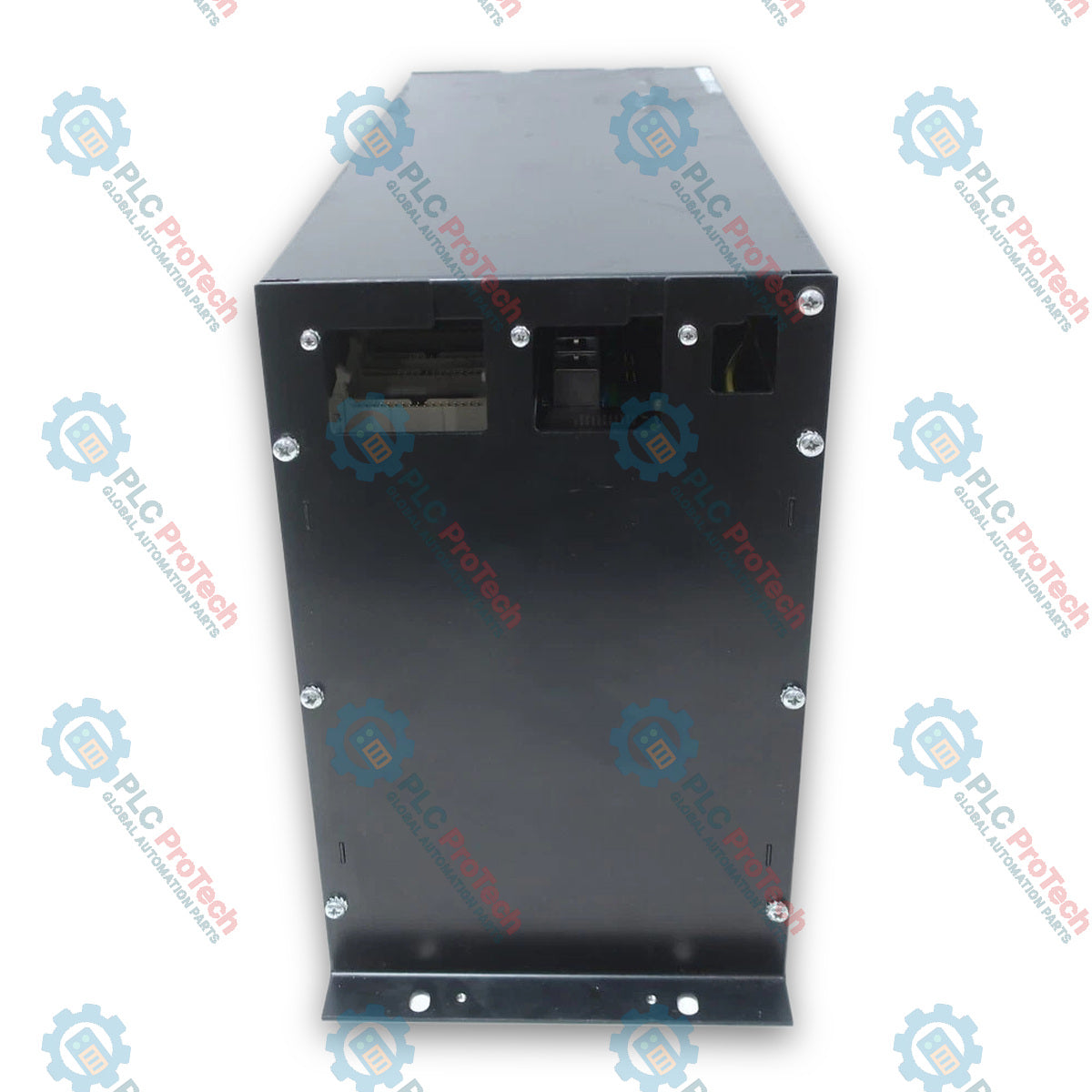

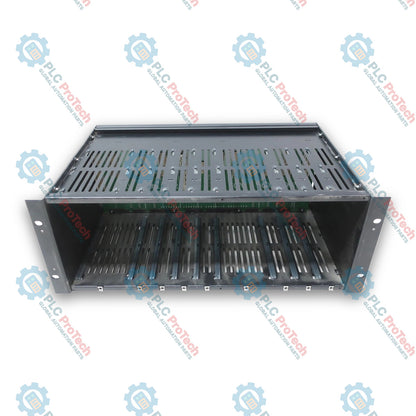

Honeywell FC-CPCHAS-0001 to montowana w szafie 19-calowej kaseta sterownika, zaprojektowana do umieszczania modułów procesora sterującego i zapewniania ich połączenia w architekturze systemu Honeywell Safety Manager. Instalowana jako główna obudowa przetwarzająca w górnej pozycji szafy systemowej, zapewnia konstrukcję nośną i kompletne połączenia płyty montażowej zarówno dla redundantnych, jak i nieredundantnych konfiguracji sterownika Safety Manager.

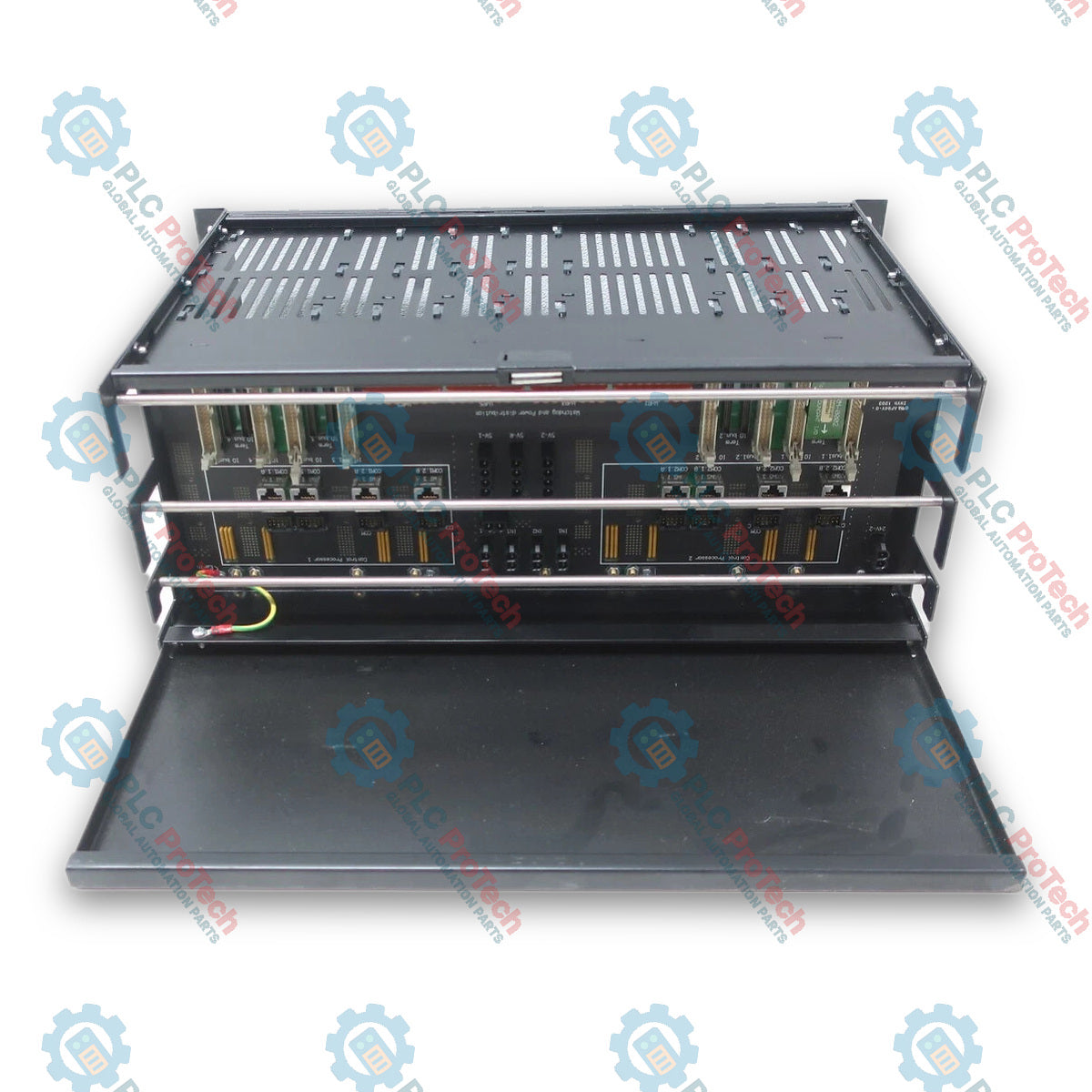

Kaseta integruje specjalistyczną obudowę sterownika z prowadnicami kart, zamkami modułów z blokadą ćwierćobrotową oraz zintegrowaną płytą montażową sterownika (CPB-0001). Tylna część wyposażona jest w magnetycznie blokowaną tylną pokrywę, która odchyla się do góry, odsłaniając złącza sygnałowe, oraz w uporządkowany system prowadzenia przewodów z dedykowanymi poziomymi listwami dla zasilania/sygnałów 24 V DC, łączy komunikacyjnych i przewodów 5 V/watchdog. Urządzenie rozprowadza wewnętrzne zasilanie - w tym redundantne zasilanie 5 V z separacją diodową (5V-R), pochodzące z podłączonych zasilaczy - oraz zapewnia interfejsy dla maksymalnie czterech magistral I/O, wyjść watchdog, zasilania systemowego i linii komunikacyjnych do kaset I/O obiektowych oraz sieci zewnętrznych.

Funkcje

• Elastyczność podwójnej konfiguracji: Obsługuje zarówno pojedyncze (nieredundantne), jak i odporne na awarie redundantne konfiguracje procesorów sterujących w jednej standardowej obudowie 19-calowej.
• Zintegrowana architektura płyty montażowej: Zawiera płytę montażową sterownika CPB-0001, zapewniającą trasowanie sygnałów, redundantną dystrybucję zasilania 5 V-R z separacją diodową oraz połączenia magistral I/O.
• Uporządkowane prowadzenie przewodów z tyłu: Wyposażone w trzy dedykowane poziome listwy do opasek kablowych, oddzielające przewody zasilania/sygnałów 24 V DC, kable komunikacyjne oraz przewody niskonapięciowe 5 V/watchdog.
• Odchylana ochrona tylna: Magnetycznie blokowana tylna pokrywa odchyla się do góry, zapewniając łatwy dostęp do złączy płyty montażowej podczas instalacji i konserwacji.
• Kompleksowe możliwości rozbudowy: Oferuje interfejsy dla maksymalnie 4 magistral I/O z dedykowanymi gniazdami terminatorów (TERM-0001/TERM-0002) oraz 8 kanałów dystrybucji sygnału watchdog/zasilania (WdP1–WdP8) do podłączania kolejnych kaset I/O.
• Dedykowane wejścia sterujące: Obejmuje zewnętrzne zaciski blokady awaryjnego wyłączenia (SD) oraz 3 niezwiązane z bezpieczeństwem wejścia ogólnego przeznaczenia 24 V DC (IN1–IN3) do funkcji takich jak zewnętrzna synchronizacja zegara.

Aplikacje

• Główna obudowa sterownika Safety Manager: Centralny moduł przetwarzania mieszczący pakiety procesorów Quad (QPP-0002), uniwersalne interfejsy bezpieczeństwa (USI-0002 / FX-USI-0002), zasilacze (PSU-240516) oraz moduły baterii i przełączników kluczykowych (BKM-0001).
• Systemy awaryjnego wyłączenia (ESD): Główna obudowa mieszcząca moduły realizujące logikę ESD w zakładach przemysłowych, na platformach offshore i w rafineriach.
• Systemy zarządzania palnikami (BMS) i systemy wykrywania pożaru i gazów (F&G): Centralna rama sprzętowa do przetwarzania pętli bezpieczeństwa o wysokiej integralności oraz logiki monitorowania pożaru i gazów.

Specyfikacja techniczna

Informacje ogólne

Pojemność gniazd i modułów

Mechanika i warunki środowiskowe

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Montaż w szafie rackowej: Zamontować urządzenie Honeywell FC-CPCHAS-0001 poziomo w standardowej szafie rackowej 19-calowej, zazwyczaj w górnym położeniu, nad powiązaną obudową I/O.
2. Weryfikacja uziemienia: Upewnić się, że obudowa jest połączona z uziemieniem głównej ramy szafy. Wbudowane trzpienie kodujące w tylnej magistrali montażowej zapewniają połączenie uziemienia obudowy z obudowami modułów.
3. Wkładanie modułów: Wsunąć moduły (QPP-0002, USI-0002, PSU-240516, BKM-0001) wzdłuż górnych i dolnych prowadnic przez przedni otwór. Zamocować każdy moduł, dokręcając mocowania o ćwierć obrotu znajdujące się pod uchwytami modułu.
4. Zaślepki: Zamontować zaślepki BLIND-CPS na nieużywanych gniazdach procesorów/zasilaczy oraz zaślepki BLIND-COM na nieużywanych gniazdach komunikacyjnych, aby zapobiec omijaniu przepływu powietrza i zanieczyszczeniom.
5. Zarządzanie kablami z tyłu: Otworzyć na zawiasach tylną magnetyczną pokrywę. Pogrupować i zamocować kable do poziomych listew opasek kablowych zgodnie z poziomami napięcia:
   • Górna listwa: Przewody zasilania 24 Vdc i sygnałowe 24 Vdc.
   • Środkowa listwa: Kable systemowej sieci Ethernet i komunikacji ogólnego przeznaczenia.
   • Dolna listwa: Kable rozdziału napięcia pomocniczego 5V i układu Watchdog.
6. Terminacja magistrali I/O: Sprawdzić, czy odpowiednie terminatory magistrali (TERM-0001 lub TERM-0002) są całkowicie osadzone we wszystkich aktywnych gniazdach magistrali Term IO na tylnej magistrali montażowej.
7. Połączenie awaryjnego wyłączania: Upewnić się, że fabrycznie zainstalowana zworka LINK-SD pozostaje podłączona między zaciskami SD, chyba że do obudowy podłączono zewnętrzny, przewodowy styk awaryjnego wyłączania.

Zalecenia dotyczące konfiguracji i uruchomienia

1. Kontrola redundancji zasilania: Zmierzyć napięcie na zaciskach testowych magistrali tylnej 5V-1, 5V-2 i 5V-R. Potwierdzić, że 5V-R pozostaje pod napięciem, gdy działa dowolny moduł zasilacza (PSU1 lub PSU2).
2. Weryfikacja komunikacji: Po podłączeniu do przełączników systemowych lub podrzędnych sieci Safety Manager należy sprawdzić aktywność łączy na portach RJ45 (COM1.1–COM2.2).
3. Weryfikacja synchronizacji przerwań i zegara: Jeśli IN1 służy do synchronizacji zegara, przed włączeniem przerwań programowych należy sprawdzić integralność sygnału na zboczu narastającym oraz poziomy napięcia na linii.

Zgodność i certyfikaty

• CE: Zgodność europejska
• UL: Underwriters Laboratories
• CSA: Kanadyjskie Stowarzyszenie Normalizacyjne
• TUV: Certyfikat TÜV w zakresie bezpieczeństwa funkcjonalnego
• FM: Zatwierdzone przez Factory Mutual
