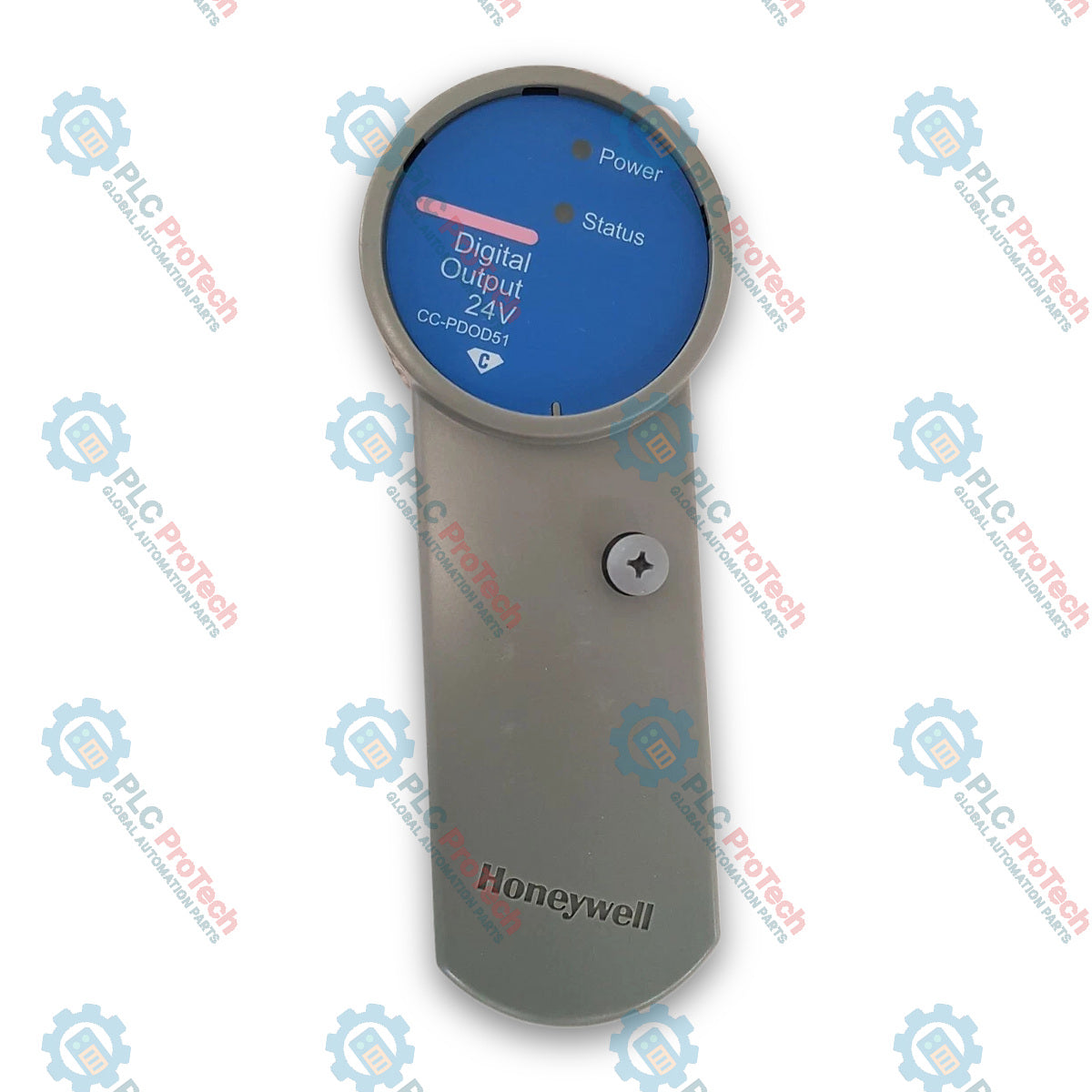

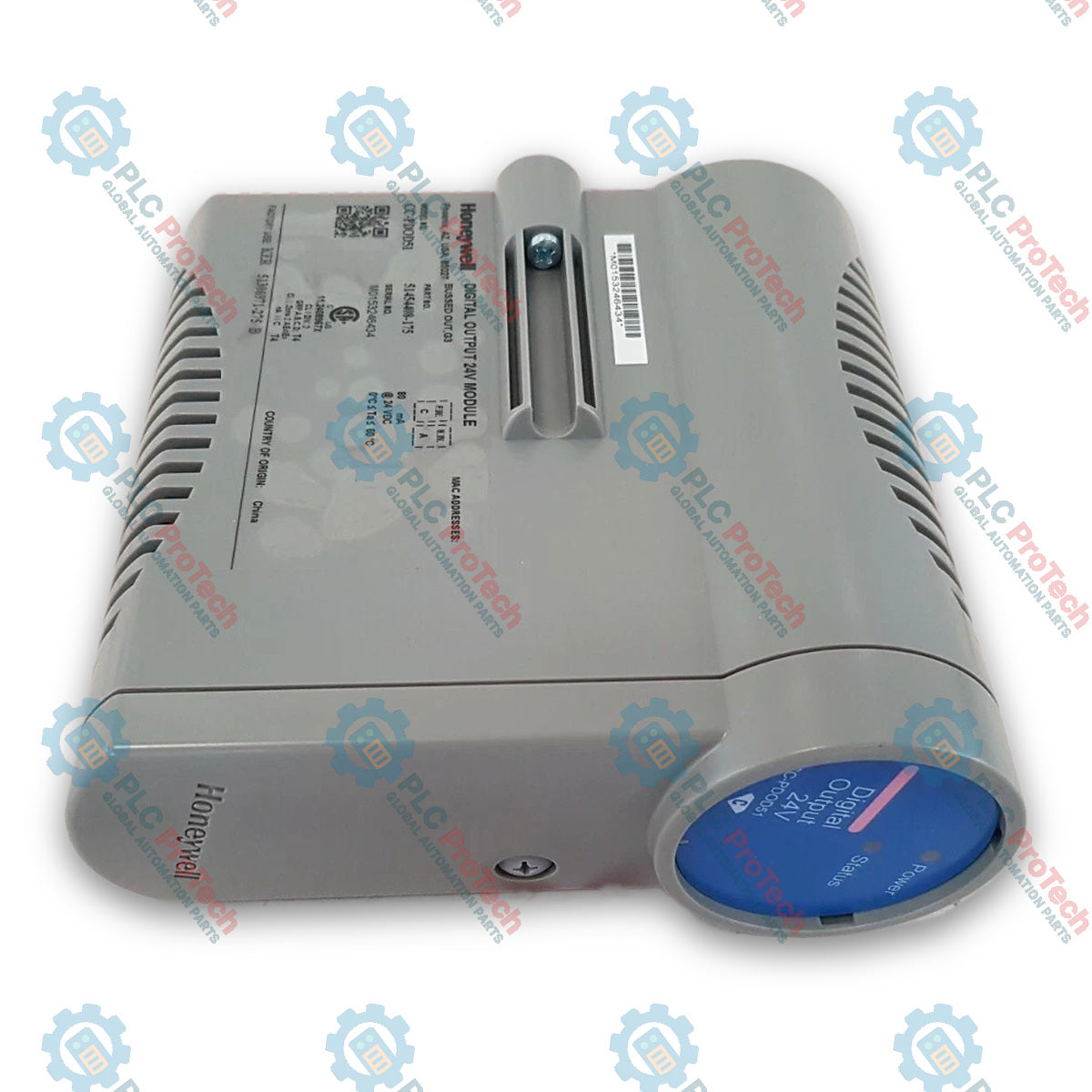

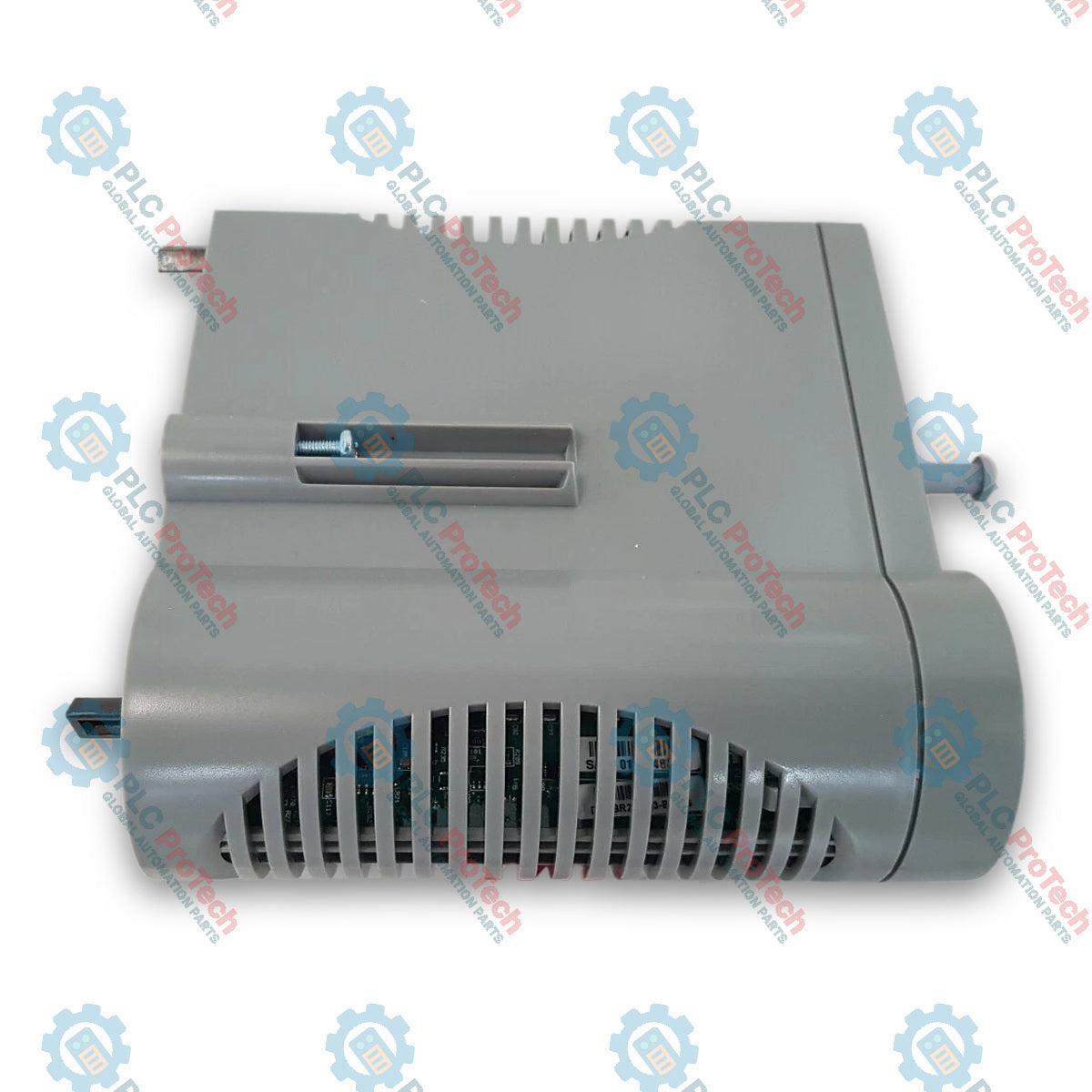

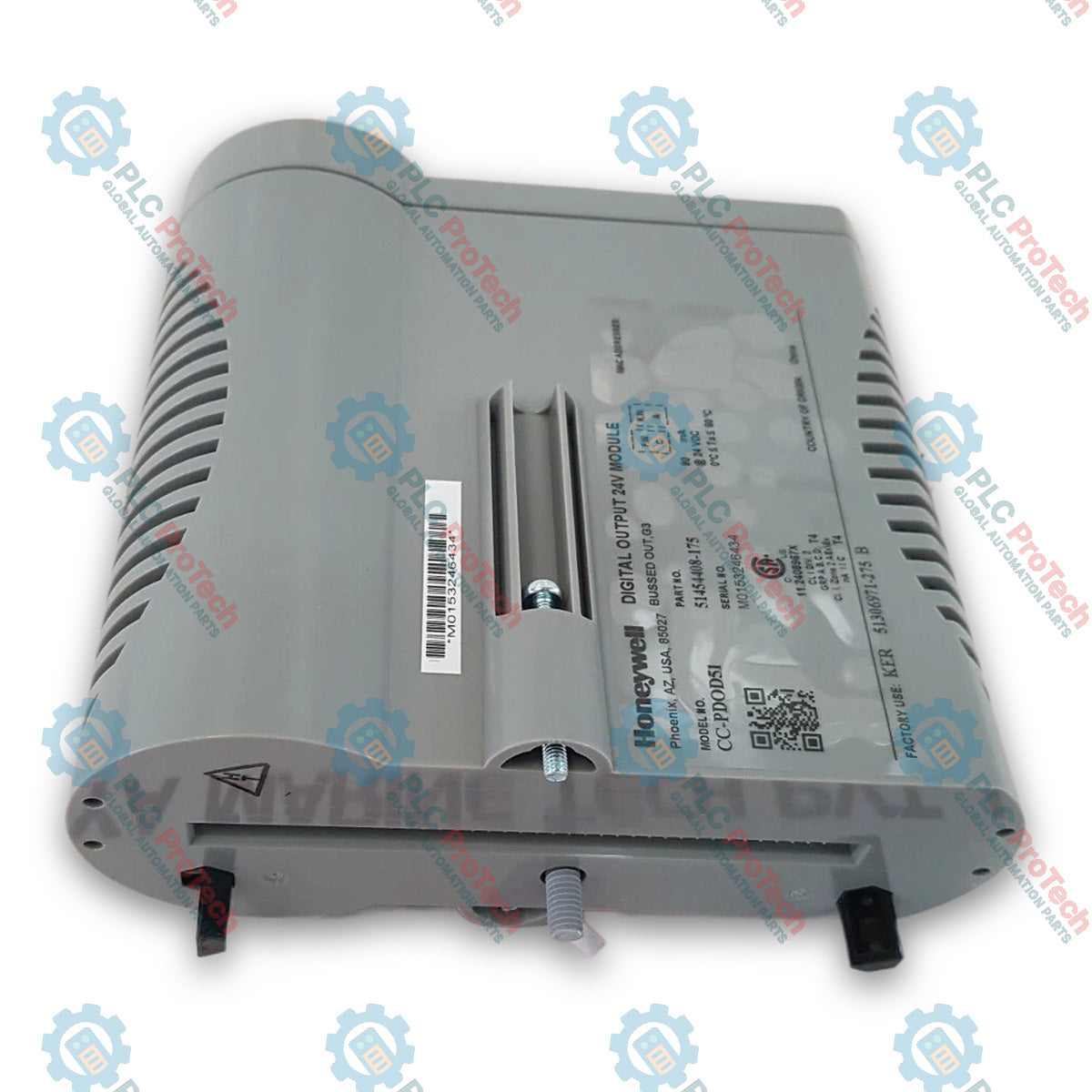

Honeywell CC-PDOD51 Series C 24VDC Moduł wyjść cyfrowych SINK z otwartym drenem, powlekany

Opis

Honeywell CC-PDOD51 to 32-kanałowy moduł wyjść cyfrowych 24 VDC przeznaczony do zastosowań związanych z przełączaniem procesowym w architekturze wejść/wyjść Experion C300 Series C. Jako karta wyjściowa typu SINK z otwartym drenem moduł umożliwia systemowi przełączanie obciążeń obiektowych poprzez zwieranie ścieżki powrotnej do masy, zapewniając współpracę z dostarczanymi przez użytkownika zasilaczami obiektowymi o napięciu do 30 VDC. Zespół jest pokryty powłoką ochronną, która zabezpiecza wewnętrzne układy elektroniczne przed działaniem czynników korozyjnych i trudnych warunków środowiskowych, często występujących w przemysłowych zakładach przetwórczych.

Zaprojektowany z myślą o dużej gęstości zabudowy szafy i niezawodnym działaniu w instalacjach DCS, CC-PDOD51 podłącza się bezpośrednio do przeznaczonego dla niego zespołu zakończeń wejść/wyjść (IOTA). Eliminuje to konieczność stosowania oddzielnej obudowy kasety, ponieważ zasilanie logiczne modułu jest dostarczane bezpośrednio przez magistralę nośną. Moduł ma zintegrowane elektroniczne zabezpieczenie nadprądowe na każdym kanale, eliminujące konieczność konserwacji związanej z tradycyjnymi bezpiecznikami szeregowymi. Zapewnia również konfigurowalne zachowanie w stanie bezpiecznym (FAILOPT), umożliwiając każdemu kanałowi wyjściowemu utrzymanie ostatniej wartości lub przejście do wcześniej określonej bezpiecznej wartości w przypadku utraty komunikacji z systemem lub awarii sterownika.

Moduł obsługuje 32 dyskretne kanały wyjściowe i oferuje elastyczne funkcje przełączania, w tym wyjścia zatrzaskiwane, impulsowe oraz z modulacją szerokości impulsu (PWM). Aby zachować integralność sygnału między obwodami obiektowymi a układami sterowania, Honeywell CC-PDOD51 zapewnia galwaniczną izolację 1000 VAC RMS między pętlami zasilania obiektowego a magistralą bazową systemu. W przypadku zastosowania na redundantnych jednostkach bazowych IOTA sprzęt zapewnia płynne przełączanie bez przerwy w prądzie wyjściowym, gwarantując ciągłość działania procesu w przypadku krytycznych elementów wykonawczych, przekaźników pośredniczących i zaworów elektromagnetycznych.

Funkcje

• Konfiguracja SINK, 32 kanały: Działa jako karta dyskretnych wyjść typu otwarty dren, przeznaczona do przełączania obciążeń obiektowych 24 VDC o natężeniu do 0,1 A na kanał.
• Powłoka konforemna: Fabrycznie nanoszona powłoka obwodów wewnętrznych zapewnia odporność na zanieczyszczenia unoszące się w powietrzu, wilgoć przemysłową i korozyjne zanieczyszczenia atmosferyczne.
• Elektroniczna ochrona nadprądowa: Zintegrowane układy ograniczania prądu chronią okablowanie obiektowe i sterowniki kanałów bez konieczności stosowania bezpieczników fizycznych.
• Konfigurowalny stan bezpieczny (FAILOPT): Umożliwia zaprogramowanie każdego kanału tak, aby podczas awarii komunikacji systemowej utrzymywał ostatnią wartość lub przechodził do wartości bezpiecznej.
• Wszechstronne tryby przełączania: Obsługuje generowanie sygnałów zatrzaskiwanych, impulsowych lub z modulacją szerokości impulsu (PWM), dostosowanych do urządzeń sterowania procesem.
• Izolacja galwaniczna: Zapewnia izolację 1000 VAC RMS między obwodami zasilania dostarczanego przez urządzenia obiektowe a architekturą systemu.
• Przełączanie bez przerwy: Eliminuje spadek prądu wyjściowego (przerwa 0 ms) podczas przełączania awaryjnego redundancji po zainstalowaniu na podstawach dual-IOM.

Zastosowania

• Sterowanie zaworami elektromagnetycznymi: Sterowanie cewkami pneumatycznych i hydraulicznych zaworów elektromagnetycznych 24 VDC w modułach procesowych.
• Logika przekaźników pośredniczących: Łączenie niskoprądowych sygnałów wyjściowych DCS z centrami sterowania silnikami (MCC) i urządzeniami obiektowymi o wyższym napięciu.
• Sterowanie sygnalizatorami i lampkami kontrolnymi: Sterowanie wskaźnikami stanu szafy, lokalnymi syrenami alarmowymi oraz panelami wizualizacyjnymi.
• Integracja urządzeń dyskretnych: Przełączanie elementów wykonawczych oraz poleceń uruchomienia/zatrzymania urządzeń w sieciach sterowania Experion C300.

Specyfikacja techniczna

Informacje ogólne

Charakterystyka wejścia / wyjścia

Elektryczne i izolacja

Kompatybilność z IOTA

Wytyczne instalacji

1. Kontrola przed instalacją: Sprawdź numer części modułu (CC-PDOD51) oraz upewnij się, że obudowa i styki złączy nie noszą śladów uszkodzeń transportowych.
2. Montaż IOTA: Upewnij się, że docelowe urządzenie IOTA (CC-TDOD51 lub CC-TDOD61) jest bezpiecznie zamontowane na szynach obudowy szafy i prawidłowo połączone z uziemieniem systemowym.
3. Okablowanie zasilania obiektowego: Podłącz zewnętrzne źródło zasilania obiektowego użytkownika 24 V DC do odpowiednich zacisków zespołu IOTA, zachowując prawidłową polaryzację.
4. Podłączanie obciążenia obiektowego: Podłącz przewody obiektowe do odłączanych, dwupoziomowych listw zaciskowych IOTA. Upewnij się, że przekrój przewodów nie przekracza 12 AWG (2,5 mm, linka).
5. Instalacja modułu: Wyrównaj moduł CC-PDOD51 względem prowadnic złączy urządzenia IOTA i mocno dociśnij, aż zadziała mechanizm blokujący.
6. Uziemienie i ekranowanie: Potwierdź ciągłość uziemienia całej szafy, aby zapobiec wpływowi wahań napięcia wspólnego na obwody obiektowe.

Konfiguracja i uruchomienie

• Parametryzacja kanałów: Przypisz parametry działania poszczególnych kanałów (zatrzaskiwane, impulsowe lub PWM) w środowisku Experion Engineering Studio.
• Konfiguracja działania FAILOPT: Skonfiguruj parametry stanu bezpiecznego dla każdego kanału, określając, czy wyjścia mają zachować ostatni prawidłowy stan, czy przejść do bezpiecznego stanu zerowego/wyłączenia w przypadku awarii systemu.
• Testowanie pętli obiektowej: Wykonaj weryfikację wyjść punkt-punkt z poziomu oprogramowania sterującego, obserwując działanie przełączania kanałów oraz prąd obciążenia w aktywnych urządzeniach obiektowych.
• Weryfikacja redundancji: Jeśli moduł jest zainstalowany w konfiguracji z dwoma modułami na urządzeniu CC-TDOD61 IOTA, wykonaj ręczne sprawdzenie przełączenia awaryjnego, aby zapewnić ciągłe zachowanie stanu obciążenia bez przerwy w sygnale.
