Opis

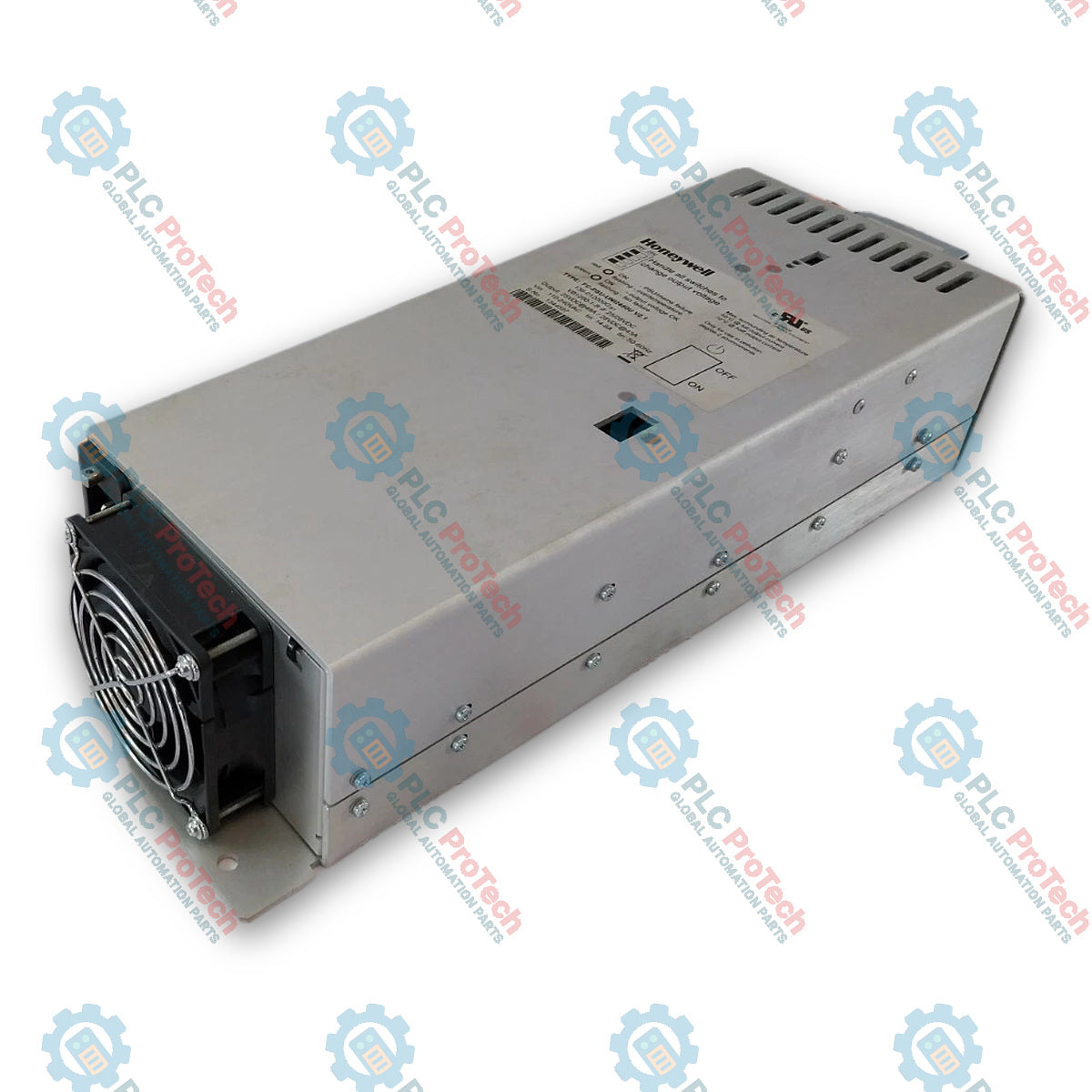

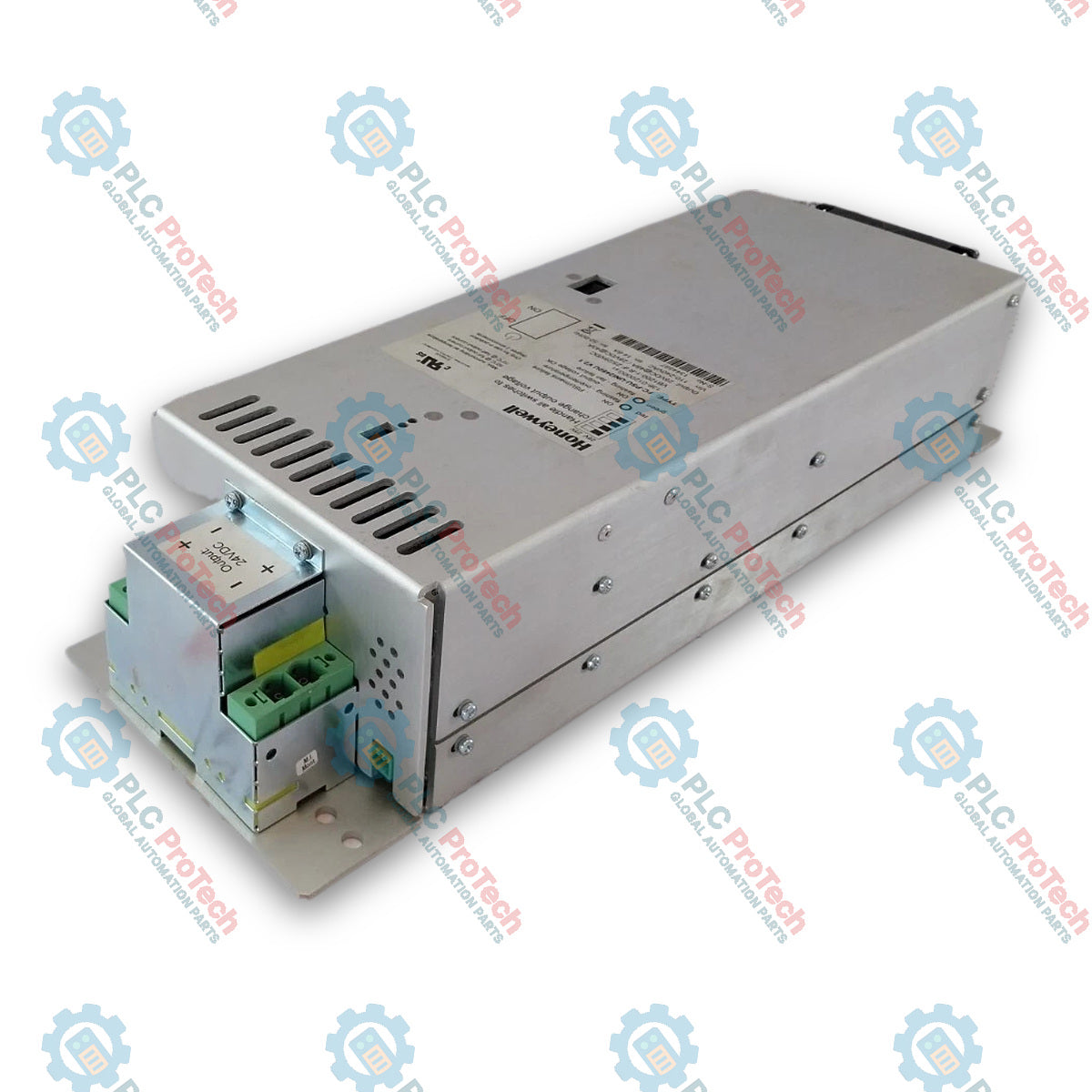

Honeywell FS-PSU-UNI2450U to wysokowydajny moduł impulsowego zasilacza przeznaczony do stosowania w architekturze Honeywell Safety Manager i przemysłowych systemach sterowania. Jako podstawowy element konwersji zasilania przekształca jednofazowe napięcie sieciowe AC lub DC w stabilizowane napięcie wyjściowe 24–28 V DC do zasilania urządzeń obiektowych, kaset procesorów sterujących i modułów wejść/wyjść w krytycznych systemach oprzyrządowania bezpieczeństwa (SIS).

Zaprojektowany do dostarczania mocy wyjściowej do 1200 W model FS-PSU-UNI2450U wyposażono w aktywną korekcję współczynnika mocy (PFC), zabezpieczenie przeciwzwarciowe i przeciwprzepięciowe oraz wbudowany styk przekaźnika alarmowego do ciągłego monitorowania stanu. Moduł obsługuje elastyczne topologie systemowe i może być używany w konfiguracjach zasilania nieredundantnego (N), redundantnego (N+1) lub w pełni redundantnego (Nx2), zapewniając maksymalny czas dostępności operacyjnej.

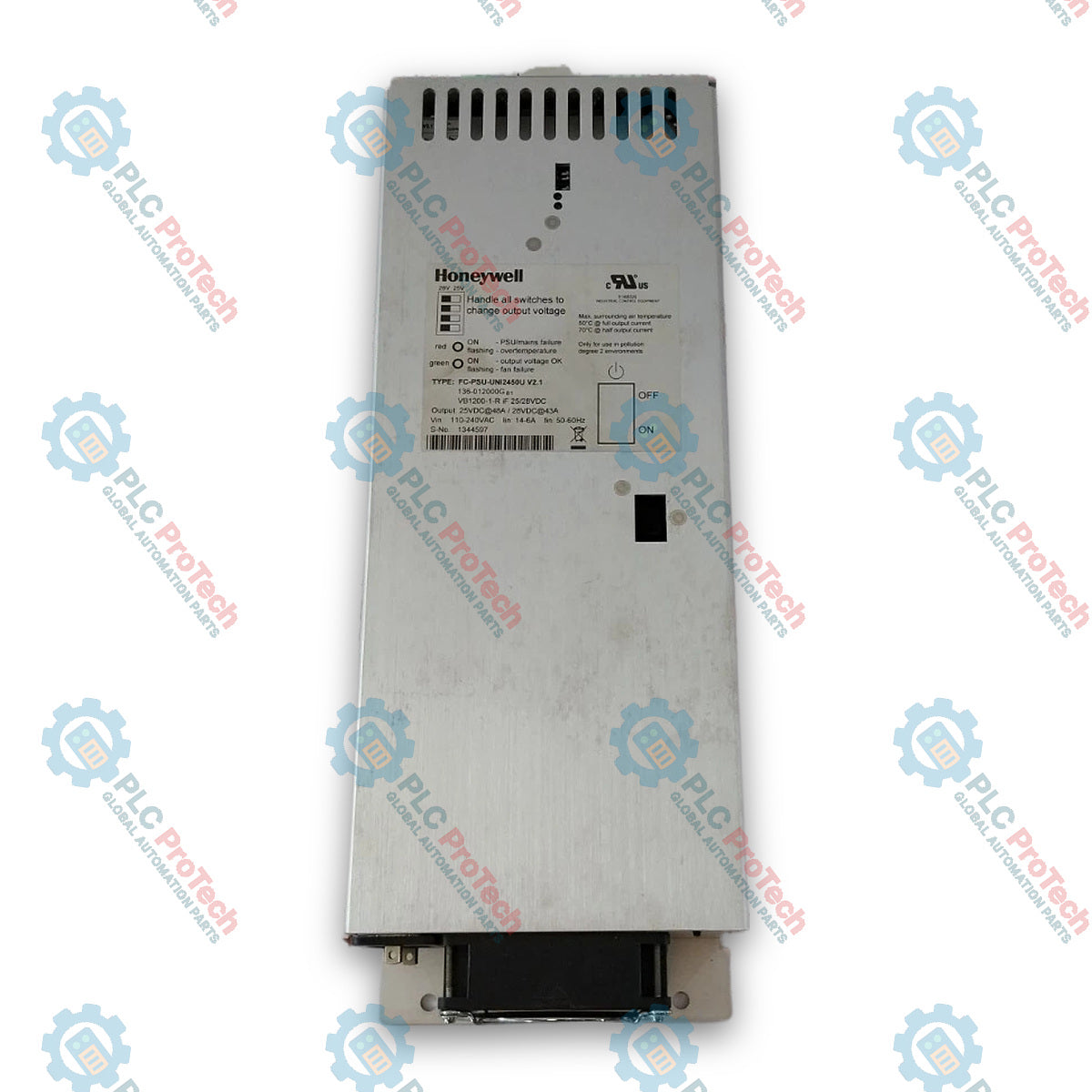

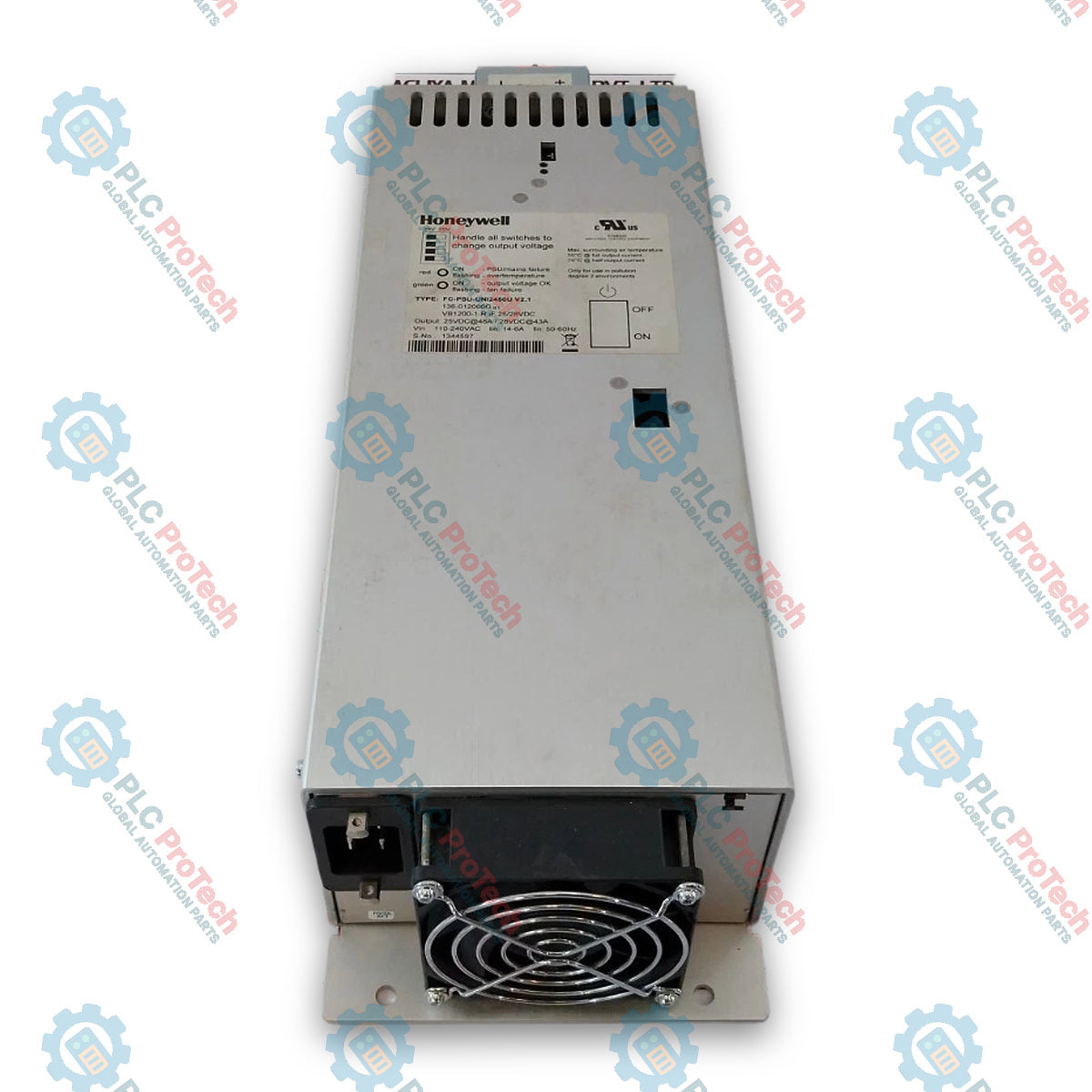

Na panelu przednim znajdują się mechaniczny wyłącznik zasilania, czteropozycyjny przełącznik wyboru napięcia wyjściowego, diody LED stanu oraz punkty testowe do weryfikacji napięcia wyjściowego. Urządzenie jest przeznaczone do montażu w szafie lub na stelażu w środowiskach automatyki przemysłowej i wyposażone w aktywne chłodzenie wentylatorem, które zapewnia stabilną ciągłą pracę przy wymagających profilach obciążenia.

Funkcje

• Duża moc: Zapewnia ciągłą moc wyjściową do 1200 W przy maksymalnym prądzie znamionowym 50 A i napięciu 24 V DC.

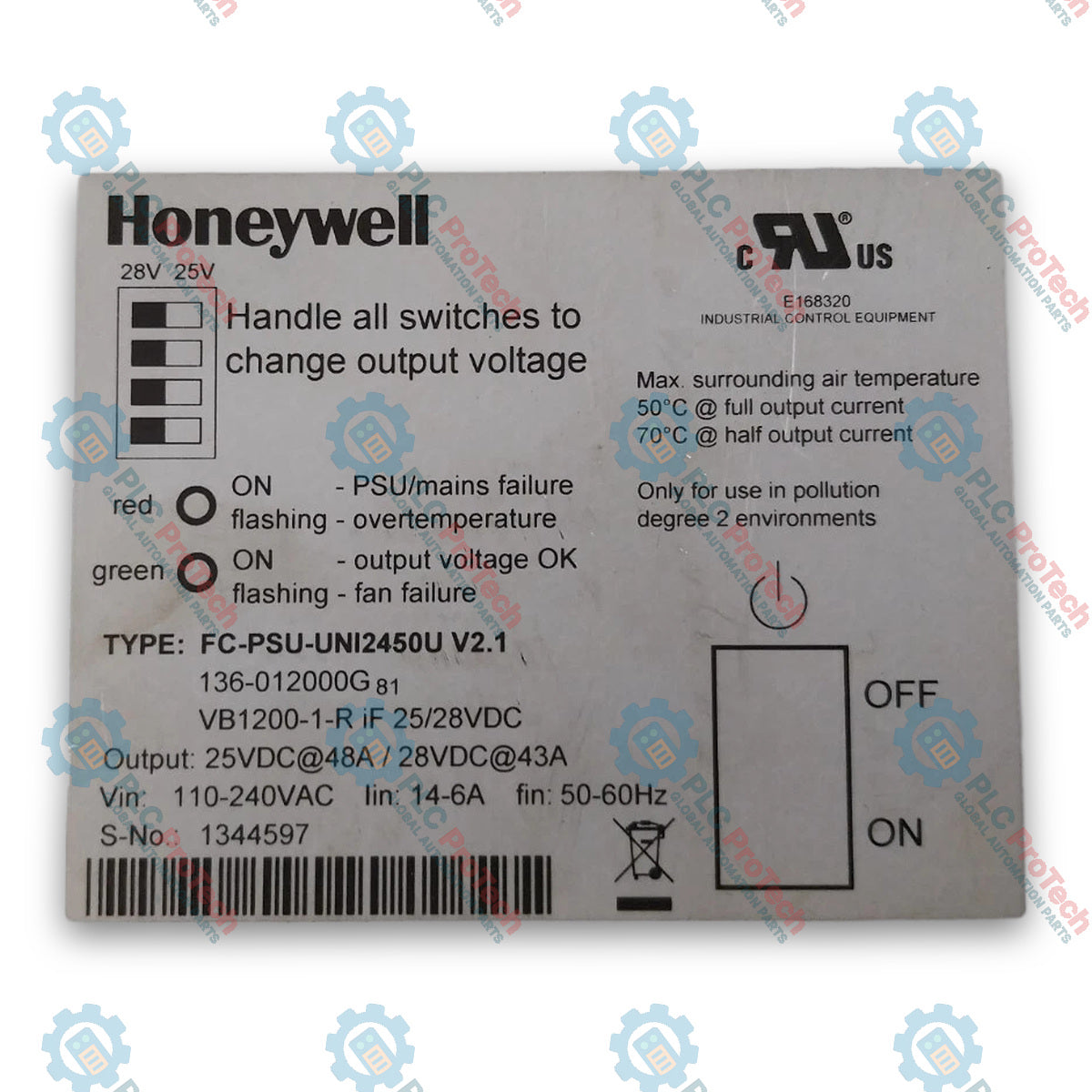

• Wybierane napięcie wyjściowe: Czteropozycyjny przełącznik obrotowy umożliwia regulację napięcia wyjściowego do wartości 25,0 V, 26,0 V, 27,0 V i 28,0 V DC.
• Szeroki zakres napięcia wejściowego: Obsługuje nominalne napięcie wejściowe 100–240 V AC (zakres graniczny 85–265 V AC) oraz źródła napięcia 110–250 V DC.
• Aktywna korekcja współczynnika mocy: Wbudowany aktywny układ PFC zapewnia wysoką efektywność energetyczną, a współczynnik mocy przekracza 0,95 przy napięciu 230 V AC i pełnym obciążeniu.
• Zintegrowane monitorowanie alarmów: Przekaźnik alarmowy ze stykiem bezpotencjałowym jest wyzwalany przy niskim napięciu wyjściowym (<22 V DC) lub w przypadku przegrzania.
• Obsługa redundancji: Zgodność z topologiami redundantnych zasilaczy i zasilania N, N+1 oraz Nx2 w systemach Safety Manager.
• Funkcje ochronne: Obejmuje elektroniczne zabezpieczenie przeciwzwarciowe, wyłączenie w przypadku przepięcia oraz zabezpieczenie termiczne z automatycznym powrotem do pracy.

Zastosowania

• Główny systemowy zasilacz 24 V DC do szaf Honeywell Safety Manager.
• Źródło zasilania dla chassis procesora sterowania, chassis wejść/wyjść oraz zespołów zakończeń polowych (FTA).
• Dystrybucja zasilania w systemach bezpieczeństwa SIS, systemach awaryjnego wyłączenia (ESD) oraz architekturze zabezpieczeń przeciwpożarowych i detekcji gazów (F&G).
• Redundantny zasilacz polowych instrumentów i pętli wyjściowych.

Specyfikacja techniczna

Informacje ogólne

Parametry elektryczne wejścia

Parametry elektryczne wyjścia

Zabezpieczenia i diagnostyka

Warunki środowiskowe i chłodzenie

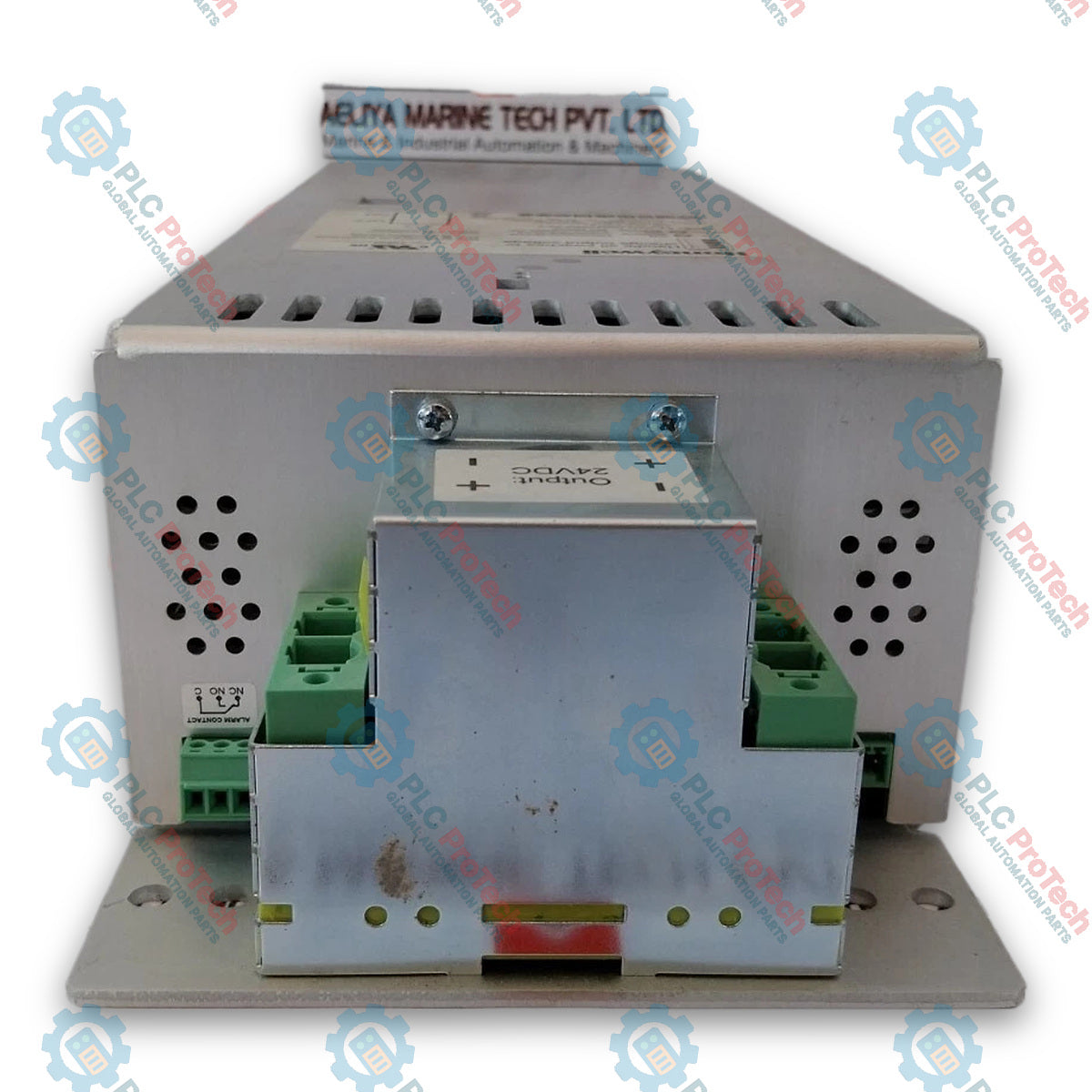

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Kontrola bezpieczeństwa przed instalacją: Upewnij się, że parametry wejściowego zasilania sieciowego odpowiadają specyfikacji znamionowej wejścia (85–265 V AC lub 110–250 V DC) oraz że wyłącznik główny jest zablokowany przed rozpoczęciem instalacji.
2. Montaż: Zamocuj moduł w wyznaczonej szafie Safety Manager lub stojaku zasilającym. Zapewnij swobodny przepływ powietrza przy górnych i dolnych otworach wentylacyjnych, aby utrzymać optymalne chłodzenie wentylatorowe.
3. Uziemienie ochronne: Przed wykonaniem jakichkolwiek połączeń zasilających podłącz zacisk uziemienia ochronnego (PE) bezpośrednio do szyny uziemiającej szafy.
4. Okablowanie wejścia i wyjścia: Podłącz przewody zasilania AC lub DC do wejściowej listwy zaciskowej, używając zalecanych przekrojów przewodów przystosowanych do ciągłego prądu o natężeniu do 15 A. Podłącz zaciski wyjścia DC do głównej szyny zasilającej lub modułu zasilającego za pomocą przewodów wysokoprądowych.
5. Wybór napięcia: Przed włączeniem zasilania ustaw 4-pozycyjny przełącznik obrotowy na żądany poziom napięcia systemowego (25 V, 26 V, 27 V lub 28 V DC).
6. Integracja styku alarmowego: Podłącz bezpotencjałowy styk alarmowy do kanału monitorowania systemu lub płyty watchdog, aby rejestrować sygnały usterek, takie jak zbyt niskie napięcie wyjściowe lub przegrzanie.
7. Kontrola uruchomieniowa: Przed podłączeniem zasilania do procesorów podrzędnych lub modułów wejść/wyjść zmierz napięcie wyjściowe na przednich gniazdach testowych za pomocą kalibrowanego multimetru cyfrowego.
