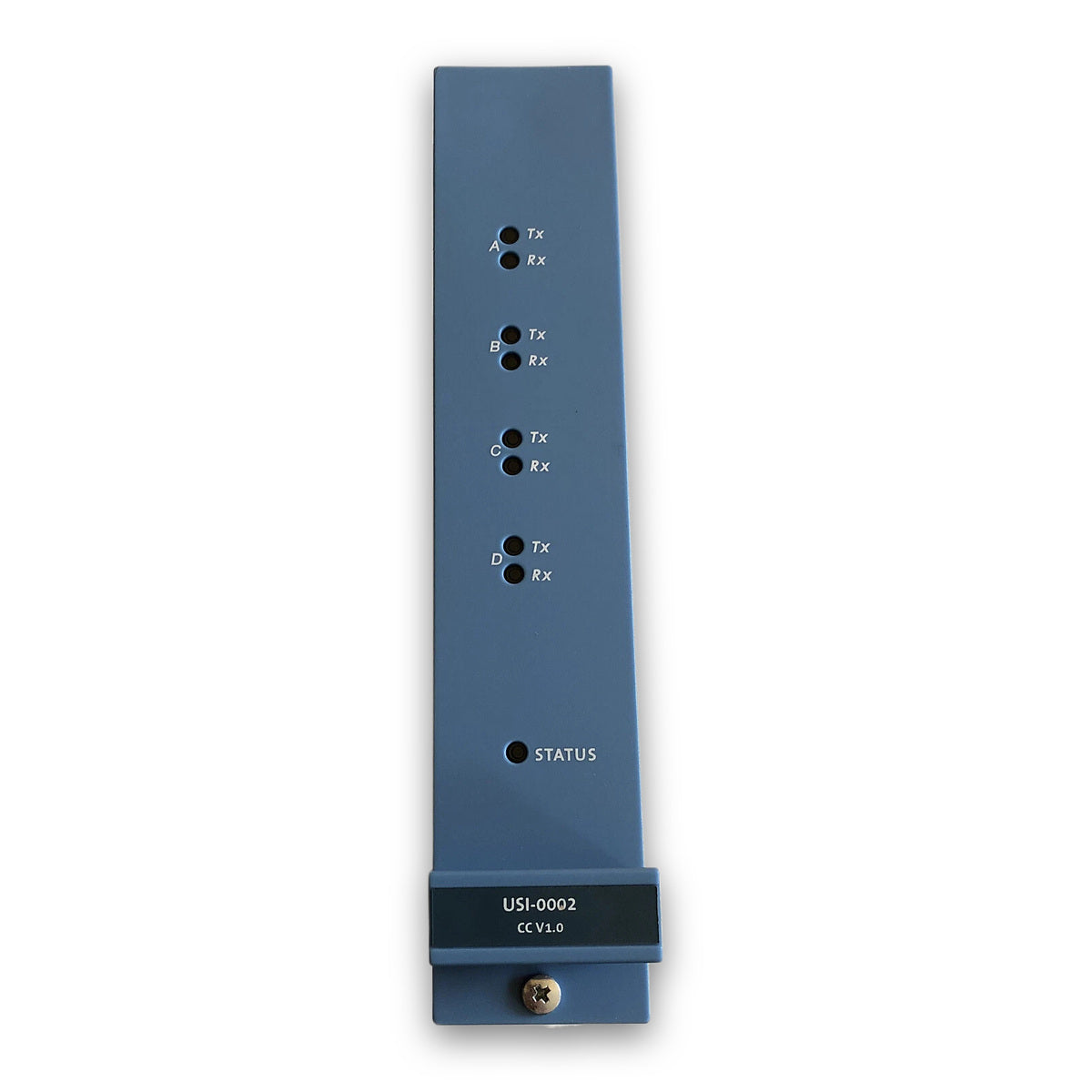

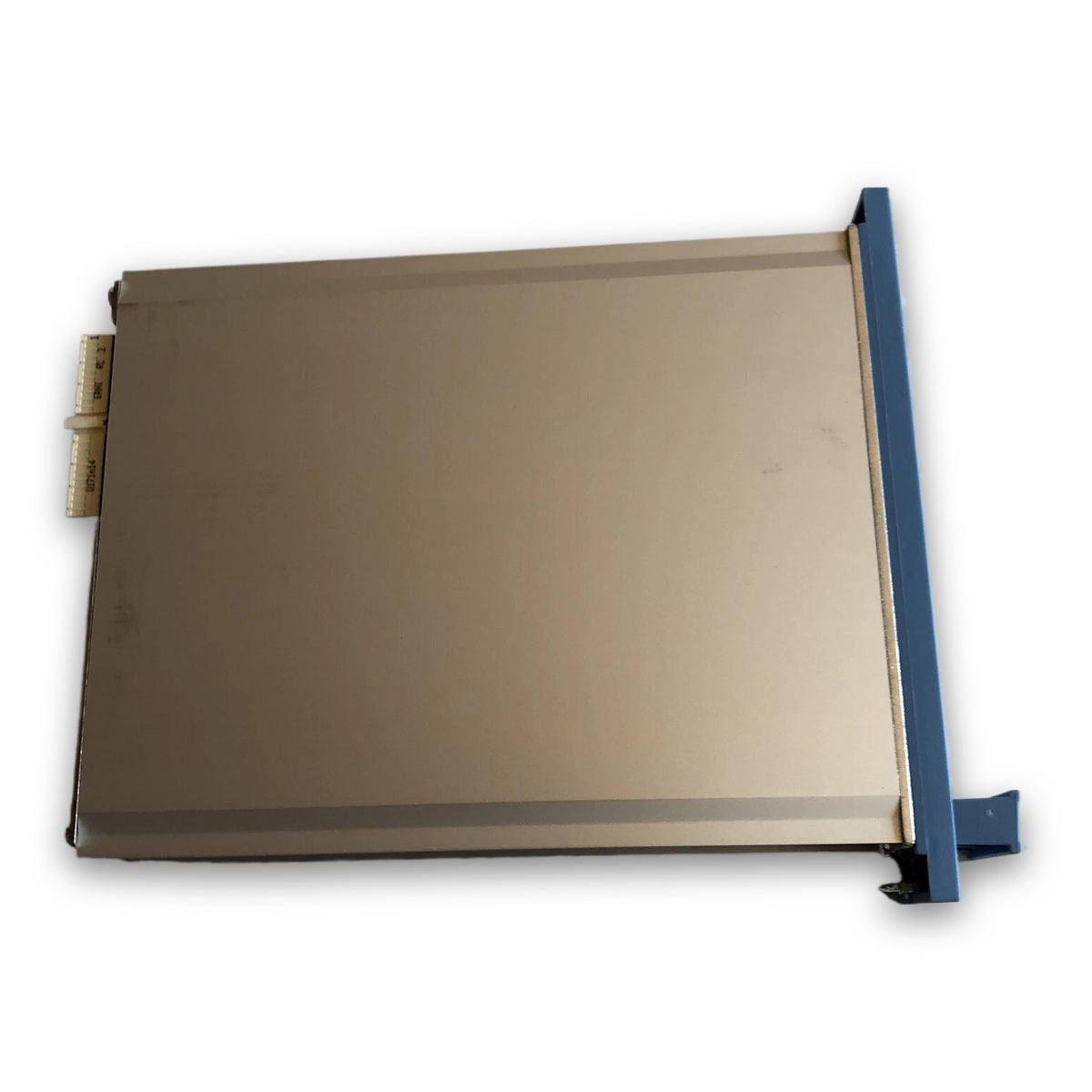

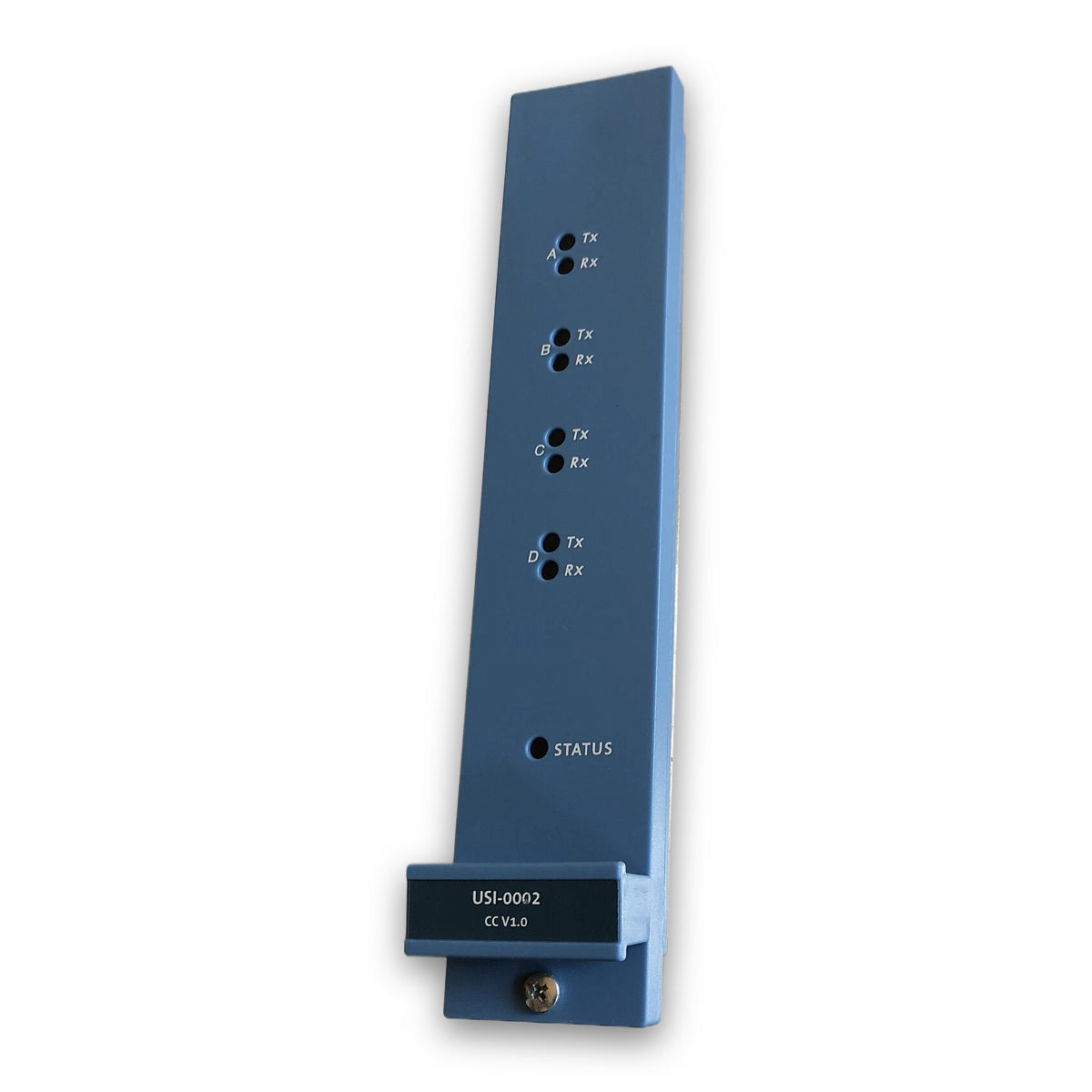

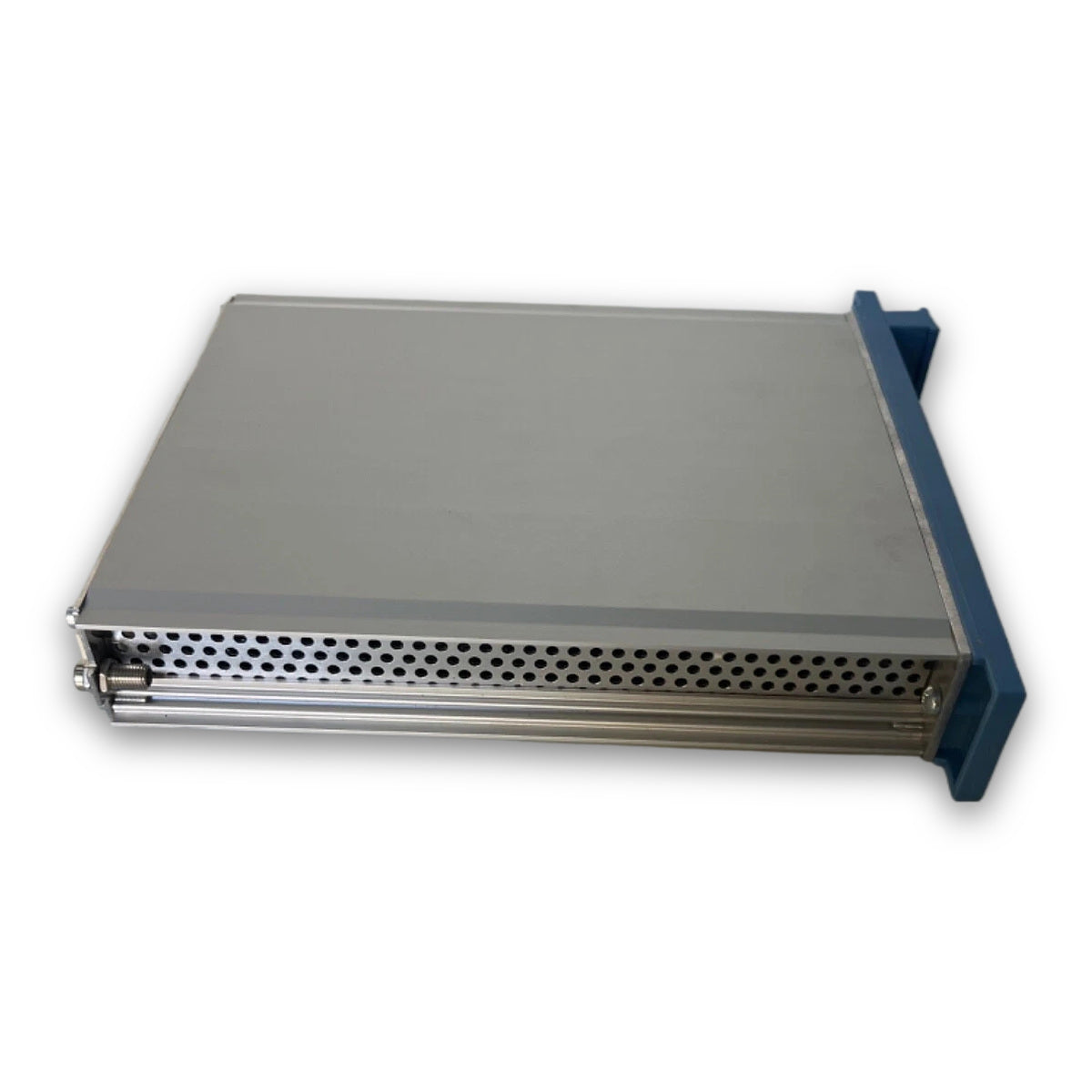

Honeywell FE-USI-0002 CC V1.0 Moduł systemu Safety Manager

Opis

Honeywell FE-USI-0002 CC V1.0 to uniwersalny moduł interfejsu bezpieczeństwa zaprojektowany do wysokiej integralności systemów oprzyrządowania bezpieczeństwa (SIS) w architekturach Honeywell Safety Manager. Jako krytyczny most komunikacyjny moduł FE-USI-0002 zarządza wymianą danych na poziomie systemu, interakcjami z sieciami obiektowymi oraz integracją z platformami wyższego poziomu w przemysłowej infrastrukturze bezpieczeństwa procesowego.

Zaprojektowany z myślą o zapewnieniu wysokiej dostępności systemu, Honeywell FE-USI-0002 CC V1.0 oferuje udoskonalenia infrastruktury zasilania w porównaniu z modułami poprzednich generacji, zwiększając stabilność pracy w sieciach sterowania z zasilaniem 24 VDC. Moduł łączy główny procesor sterowania Safety Manager (QPP-0002) z platformami nadzorczymi, obsługując Experion Process Knowledge System (PKS) za pośrednictwem konfiguracji protokołów Experion CDA (Control Data Access) i Fault Tolerant Ethernet (FTE).

Moduł stanowi podstawowy węzeł komunikacyjny dla awaryjnego wyłączenia (ESD), systemów zarządzania palnikami (BMS), wykrywania pożaru i gazu (F&G) oraz sieci zabezpieczeń o poziomach integralności bezpieczeństwa do SIL 3. Jego wyspecjalizowana architektura umożliwia transmisję danych w czasie rzeczywistym, raportowanie sekwencji zdarzeń (SOE) ze znacznikami czasu oraz obsługę sieci wieloprotokołowych, zapewniając niezawodne dostarczanie danych w sieciach bezpieczeństwa zakładu.

Funkcje

• Udoskonalona infrastruktura zasilania w porównaniu ze sprzętem interfejsowym wcześniejszych generacji, zapewniająca większą niezawodność operacyjną.
• Obsługuje integrację Experion CDA (Control Data Access) oraz sieci Ethernet odporne na awarie (FTE), zapewniając wysoką dostępność połączeń DCS.
• Umożliwia komunikację bezpieczeństwa Modbus Master TCP oraz SafeNet peer-to-peer w sieciach sterowania bezpieczeństwem.
• Zapewnia obsługę protokołów integracyjnych EUCN oraz ścieżek migracji z FSC do Safety Manager.
• Koordynuje raportowanie znaczników czasu sekwencji zdarzeń (SOE) o niskich opóźnieniach na potrzeby diagnostyki systemu.
• Ochrona płytek PCB z powłoką konforemną (CC) zapewniająca zwiększoną odporność środowiskową w wymagających warunkach panujących w szafach sterowniczych.

Zastosowania

• Systemy oprzyrządowania bezpieczeństwa (SIS): Pełni funkcję głównego interfejsu komunikacyjnego nadzoru w szafach sterowniczych Safety Manager.
• Awaryjne wyłączenie (ESD): Przesyła informacje o stanie wysokopriorytetowych blokad bezpieczeństwa i diagnostyce wyłączeń do rozproszonych systemów sterowania (DCS) obejmujących cały zakład.
• Zabezpieczenia przeciwpożarowe i przeciwwybuchowe (F&G): Łączy polowe układy rozwiązywania logiki bezpieczeństwa z nadrzędnymi stacjami Experion, umożliwiając monitorowanie w czasie rzeczywistym i obsługę podsumowań alarmów.
• Zarządzanie palnikiem / kotłem (BMS): Zapewnia raportowanie stanu w czasie rzeczywistym oraz weryfikację blokad dla systemów zasilania paliwem i monitorowania płomienia.

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Przed rozpakowaniem sprawdź stan fizyczny opakowania modułu Honeywell FE-USI-0002 CC V1.0.
2. Potwierdź parametry zasilania systemu bezpieczeństwa (znamionowo 24 VDC) oraz prawidłowość uziemienia w szafie sterownika.
3. Upewnij się, że docelowa obudowa Safety Manager (np. CPCHAS-0002 / CPCHAS-0003) jest przygotowana, a uchwyty wyznaczonego gniazda są odblokowane.
4. Ostrożnie wyrównaj krawędzie karty modułu z prowadnicami obudowy i wsuwaj ją do całkowitego osadzenia w złączu płyty montażowej.
5. Dokręć śruby mocujące, aby zapewnić ciągłość uziemienia i zapobiec poluzowaniu wskutek drgań.
6. Podłącz określone kable sieciowe FTE do wyznaczonych portów kanału A i kanału B zgodnie z konfiguracją w Safety Builder.

Konfiguracja / uruchomienie / wymiana

• Weryfikacja oprogramowania sprzętowego: Należy upewnić się, że docelowa wersja Safety Manager to R130 lub nowsza; nie wolno instalować tego modułu w systemach z wersjami oprogramowania starszymi niż R130.1.
• Adresowanie sieci: Przed uruchomieniem łącza komunikacyjnego należy skonfigurować parametry kanału sieciowego (adres IP, przypisanie węzła) za pośrednictwem Safety Builder.
• Obsługa zabezpieczeń EUCN: Podczas migracji lub pracy w środowiskach EUCN należy zadbać o aktualizację odpowiednich certyfikatów protokołów za pośrednictwem Safety Builder, aby zapobiec błędom uwierzytelniania.
• Wymiana podczas pracy / konserwacja: W konfiguracjach nadmiarowych przed usunięciem lub wymianą istniejącego modułu interfejsu należy sprawdzić, czy dodatkowy kanał komunikacyjny jest w pełni aktywny i działa prawidłowo.
