Opis

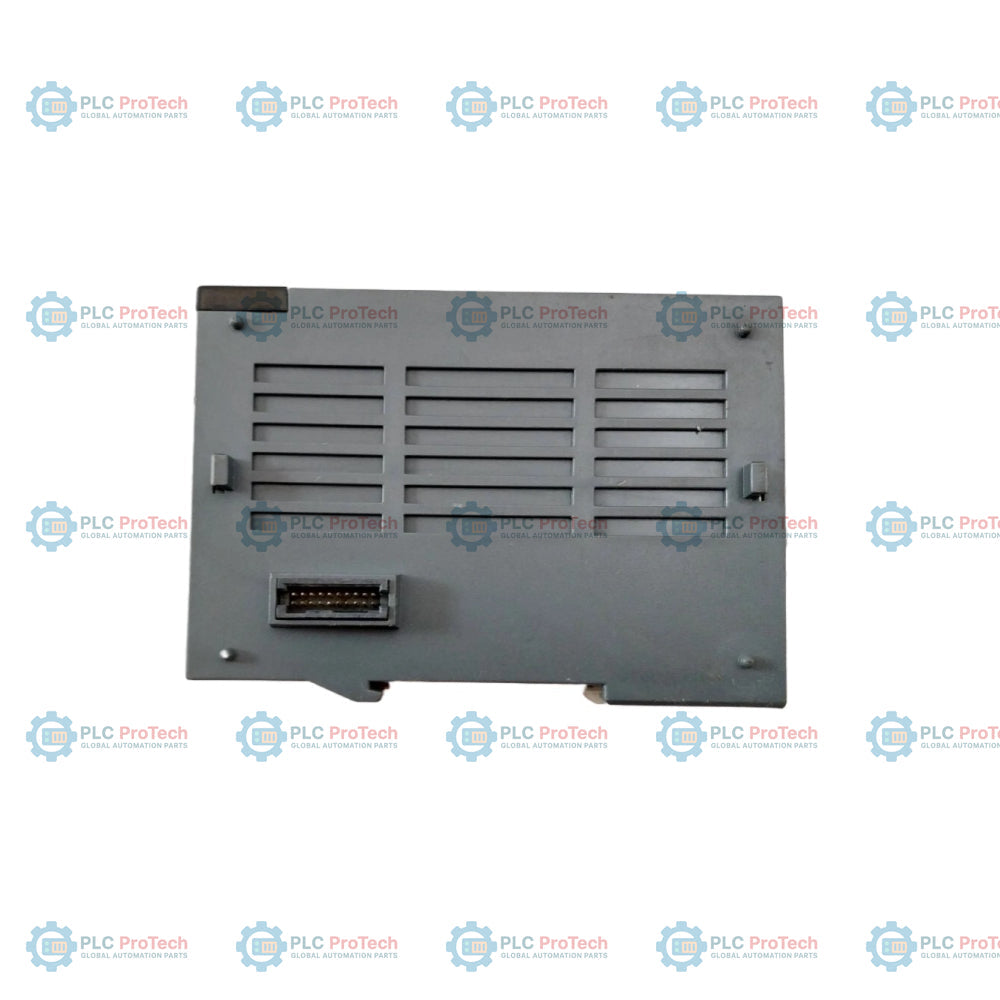

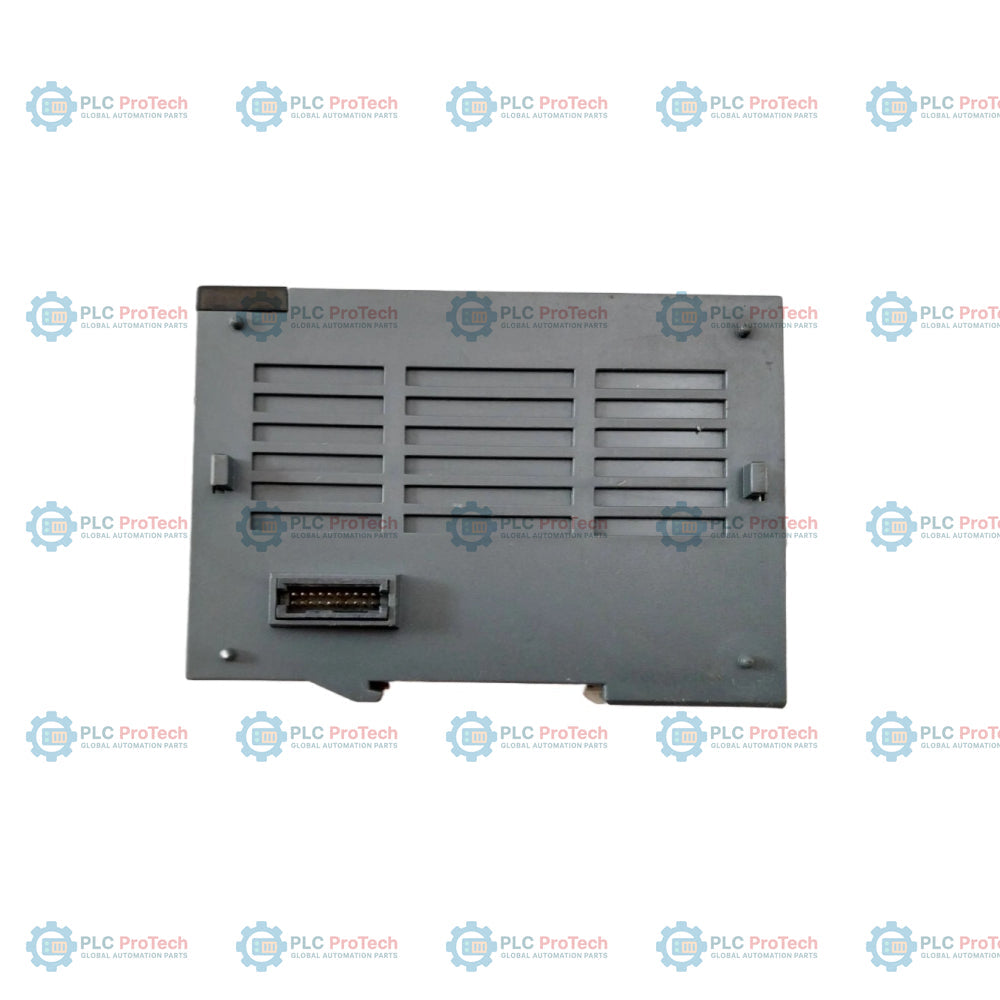

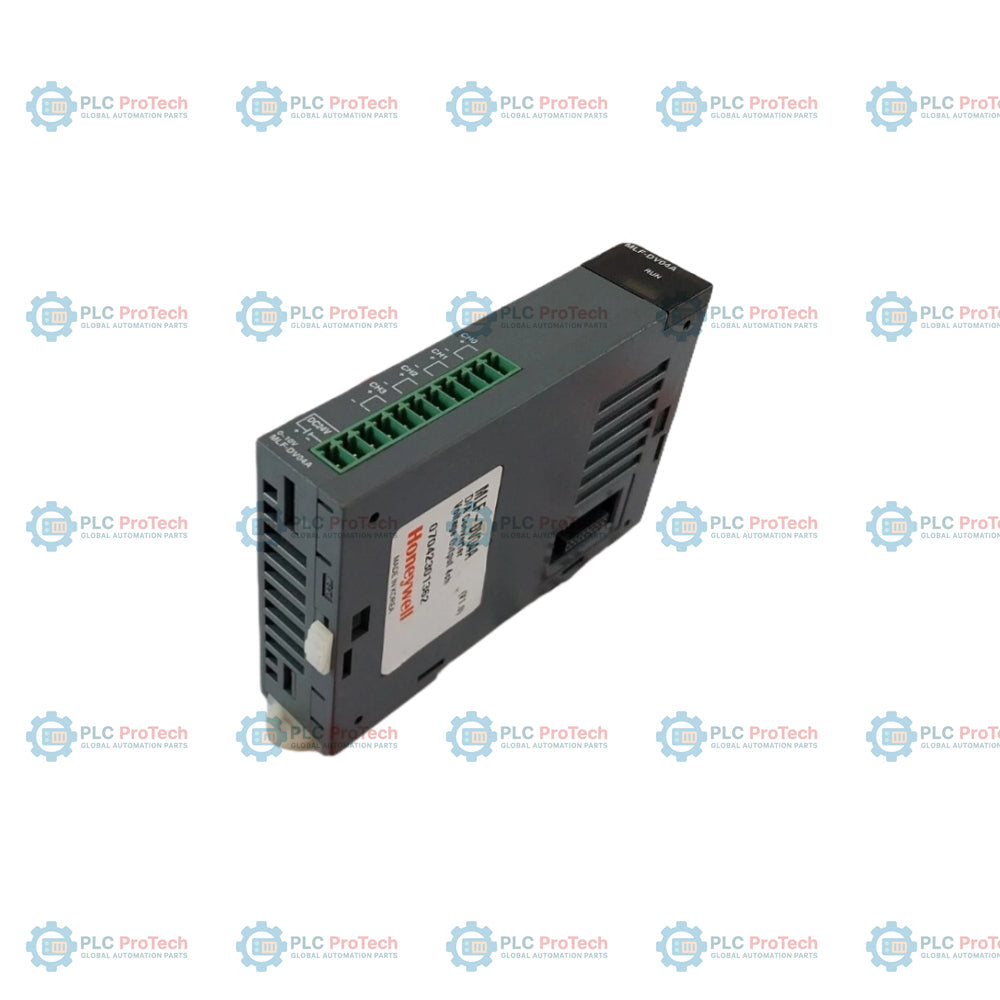

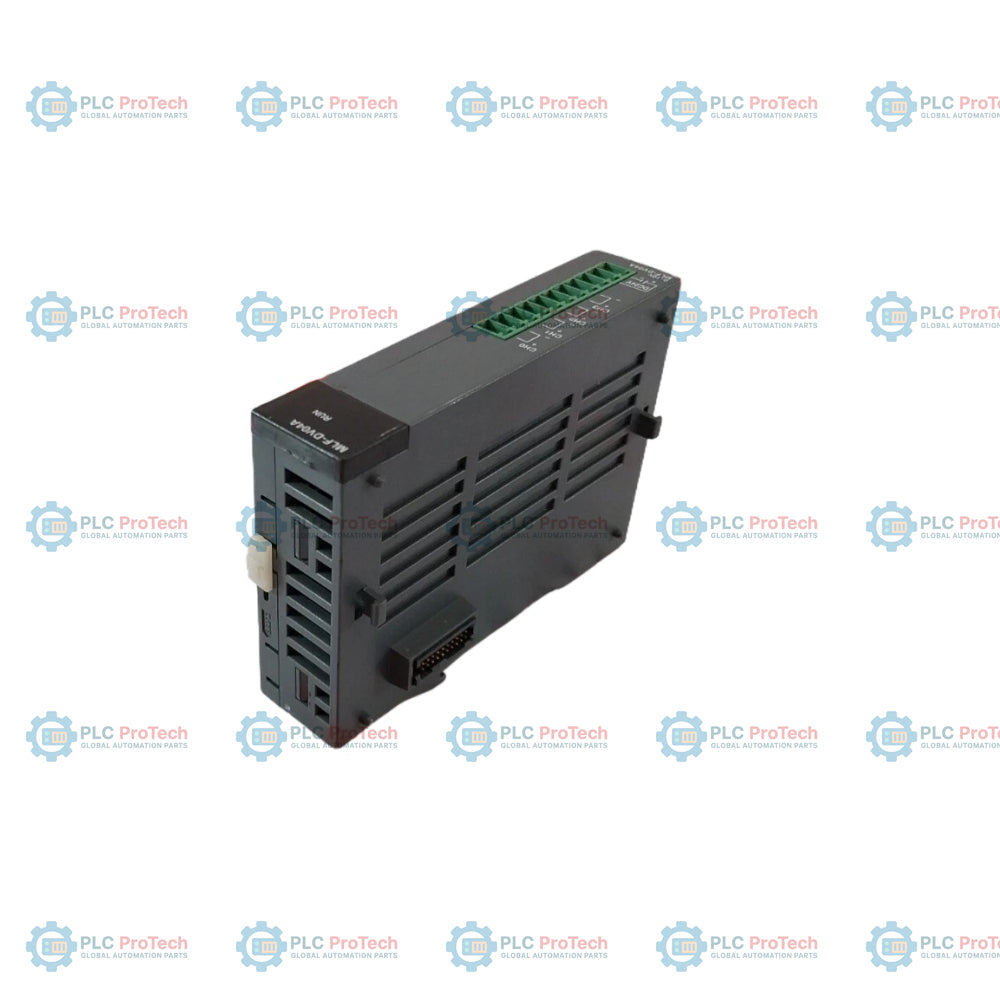

Honeywell MLF-DC04C to 4-kanałowy moduł analogowych wyjść prądowych o wysokiej rozdzielczości, przeznaczony do przemysłowego sterowania procesami i generowania sygnałów w ramach platformy Honeywell MasterLogic 50 (ML50) oraz systemów rozszerzeń ControlEdge PLC.

Moduł zapewnia cztery wysokodokładne kanały wyjść prądowych pracujące w standardowych pętlach prądowych DC 4–20 mA i DC 0–20 mA. Dzięki 16-bitowej rozdzielczości konwersji binarnej (14-bitowym efektywnym danym) i szybkości konwersji 1.0 ms na kanał Honeywell MLF-DC04C dostarcza szybkie i stabilne sygnały sterujące do urządzeń polowych, takich jak pozycjonery zaworów regulacyjnych, napędy o zmiennej częstotliwości, siłowniki i wskaźniki analogowe.

Przy stałym przypisaniu 64 punktów wejść/wyjść moduł zapewnia izolację optoelektroniczną między zaciskami wyjść polowych a zasilaczem logicznym magistrali montażowej, chroniąc elektronikę systemu przed stanami nieustalonymi i przepięciami elektrycznymi. Zewnętrzne połączenia przewodów są uporządkowane za pomocą 11-punktowej, wymiennej listwy zaciskowej, co ułatwia montaż modułu i rutynową konserwację w terenie.

Funkcje

• Zapewnia 4 wysokorozdzielcze kanały analogowych wyjść prądowych, konfigurowalne dla zakresów roboczych DC 4–20 mA i DC 0–20 mA.
• Zapewnia 16-bitową rozdzielczość konwersji binarnej (1/16,000 kroków), zapewniając rozdzielczość prądu 1.0 uA dla pętli 4–20 mA oraz 1.25 uA dla pętli 0–20 mA.
• Wykonuje szybką konwersję cyfrowo-analogową z szybkością 1.0 ms na kanał.
• Obsługuje konfigurowalne tryby cyfrowej reprezentacji danych: wartość bez znaku, wartość ze znakiem, wartość precyzyjna i wartość procentowa.
• Zapewnia izolację optoelektroniczną między zaciskami wejść/wyjść polowych a zasilaczem sterownika.
• Umożliwia podłączenie przewodów polowych za pośrednictwem 11-punktowego interfejsu listwy zaciskowej.
• Utrzymuje skalibrowaną dokładność sygnału w granicach +-0.2 procent w temperaturze otoczenia 25 degC (+-5 degC).
• Zajmuje stałą alokację 64 punktów wejść/wyjść w konfiguracji szafy bazowej.

Zastosowania

• Sterowanie elementami wykonawczymi: Sterowanie pozycjonerami analogowych wejść zaworów regulacyjnych, przepustnic i napędów o zmiennej prędkości w zautomatyzowanych pętlach.
• Transmisja sygnału: Konwersja wewnętrznych zmiennych sterownika na standardowe sygnały prądowe 4–20 mA lub 0–20 mA dla rejestratorów wykresów, cyfrowych mierników panelowych i zewnętrznych jednostek monitorujących.
• Interfejsowanie z systemami DCS i podsystemami: Łączenie sterowników MasterLogic 50 / ControlEdge PLC z urządzeniami polowymi innych producentów wymagającymi regulowanych analogowych wejść prądowych.

Dane techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Wyłącz całe zasilanie systemu przed zamontowaniem lub wyjęciem modułu z jednostki bazowej.
2. Wyrównaj moduł z prowadnicą podstawy i mocno dociśnij, aż zatrzask blokujący bezpiecznie się zatrzaśnie.
3. Sprawdź, czy przewody sygnałowe podłączone do 11-punktowej listwy zaciskowej są prawidłowo odizolowane i zabezpieczone, aby zapobiec zwarciom.
4. Prowadź kable wyjść analogowych z dala od linii zasilania AC o wysokim napięciu, aby zapobiec sprzęganiu zakłóceń elektromagnetycznych.
5. Podłącz ekran kabla do zacisku uziemienia tylko na jednym końcu pętli.

Wytyczne dotyczące konfiguracji

1. Otwórz oprogramowanie do programowania ControlEdge Builder lub MasterLogic i przypisz MLF-DC04C do wyznaczonego slotu szafy.
2. Wybierz wymagany zakres prądu wyjściowego (DC 4–20 mA lub DC 0–20 mA) dla każdego kanału.
3. Ustaw format danych cyfrowych (Unsigned, Signed, Precise lub Percentile) zgodnie ze strukturą programu logicznego.
4. Pobierz konfigurację sprzętową do sterownika i sprawdź stan diod LED modułu.

Zalecenia dotyczące uruchamiania

1. Włącz system sterownika i potwierdź, że dioda LED skanowania modułu miga na zielono.
2. Wymuś niskie, średnie i wysokie wartości w pamięci logicznej oraz zmierz fizyczne prądy wyjściowe na listwie zaciskowej za pomocą miernika wzorcowanego.
3. Sprawdź reakcję wyjścia przy 0%, 50% i 100% zakresu (np. 4 mA, 12 mA, 20 mA), aby potwierdzić liniowość pętli.

Zalecenia dotyczące wymiany

1. Przed przystąpieniem do serwisowania przełącz sterownik nadrzędny w tryb STOP lub odłącz podłączone urządzenia obiektowe.
2. Odłącz główne zasilanie szafy i wypnij 11-punktową listwę zaciskową z modułu.
3. Zwolnij zatrzask mocujący i wyciągnij moduł prosto ze slotu.
4. Wsuń wymienny moduł MLF-DC04C na miejsce, ponownie podłącz listwę zaciskową, przywróć zasilanie systemu i sprawdź parametry konfiguracji.
