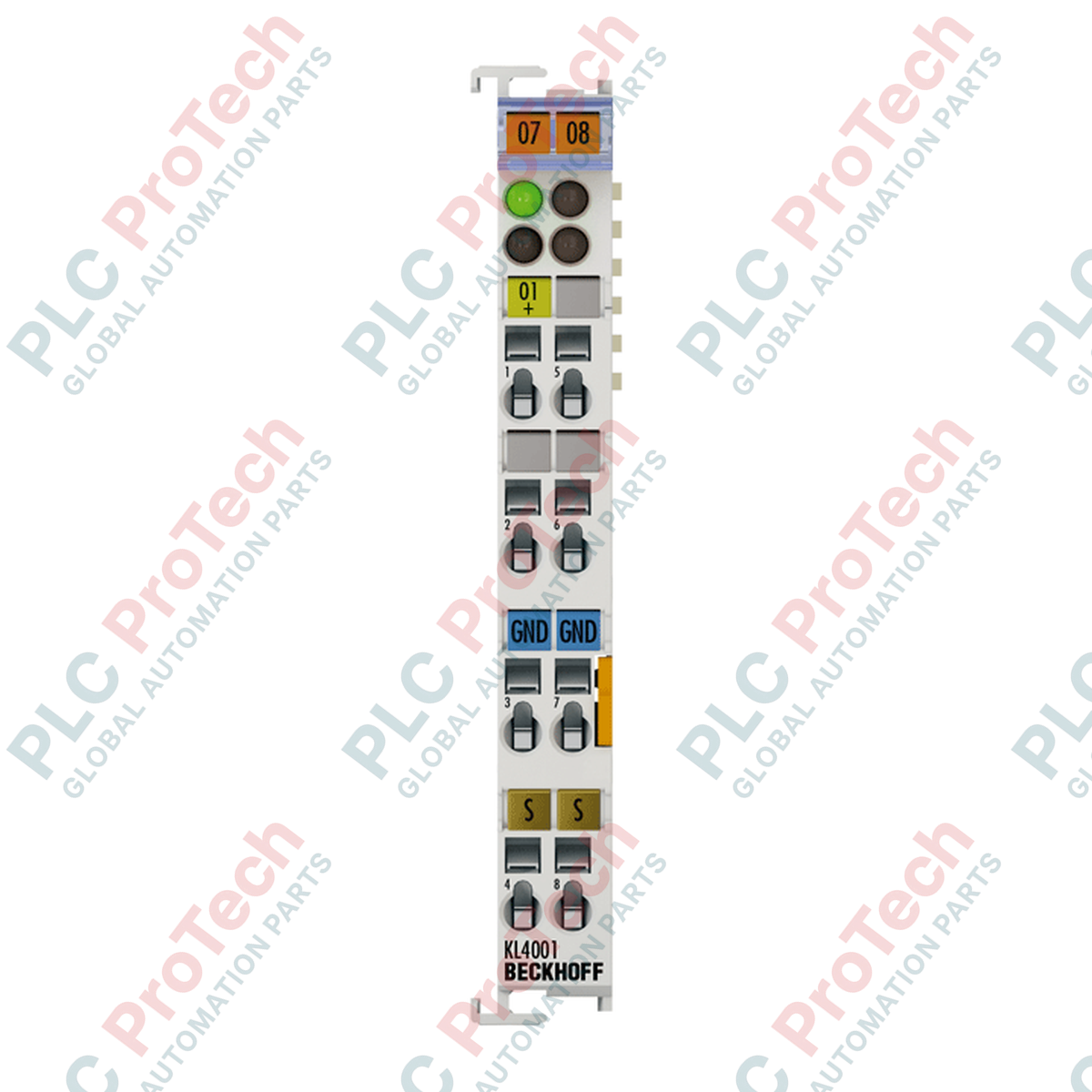

KL4001 BECKHOFF 1-kanałowy analogowy zacisk wyjściowy 0–10 V magistrali

Opis produktu

 KL4001 (KL 4001) to precyzyjny 1-kanałowy terminal analogowego wyjścia, przeznaczony do przesyłania analogowych sygnałów napięciowych w zakresie od 0 do 10 V. Dzięki 12-bitowej rozdzielczości i różnicowej architekturze wyjścia ten terminal Bus Terminal został zaprojektowany z myślą o bardzo dokładnym sterowaniu siłownikami, przemiennikami częstotliwości i zaworami proporcjonalnymi. W wymagających sektorach przemysłu, takich jak regulacja HVAC, przetwórstwo chemiczne i specjalistyczna budowa maszyn,  KL4001 pełni funkcję kluczowego ogniwa sterowania. Jego bezpotencjałowe wyjście oraz izolacja elektryczna 500 V między magistralą K-bus a napięciem sygnałowym zapewniają wysoką odporność na zakłócenia i stabilność sygnału, chroniąc centralny sterownik przed zakłóceniami elektrycznymi pochodzącymi z poziomu obiektowego i zapobiegając powstawaniu pętli masy w złożonych sieciach automatyki.

Konfiguracja techniczna

Architektura  KL4001 została zoptymalizowana pod kątem niezawodności i precyzji. Moduł przekształca cyfrowe wartości 16-bitowe ze sterownika na napięcie analogowe z błędem wyjściowym mniejszym niż ±0,1%, zapewniając wysoką wierność transmisji wartości zadanej. Terminal charakteryzuje się czasem konwersji wynoszącym około 1,5 ms i jest przeznaczony do sterowania obciążeniami większymi niż 5 kΩ, z ochroną przeciwzwarciową. Jako standardowy terminal Bus Terminal pobiera zasilanie bezpośrednio z magistrali K-bus (typ. 75 mA) i nie wymaga zewnętrznych styków zasilających. Jego „różnicowa” konstrukcja umożliwia pomiar sygnału względem własnego punktu odniesienia, a nie wspólnej masy, co ma kluczowe znaczenie dla zachowania dokładności przy dłuższych odcinkach kabli lub w środowiskach o zmiennych potencjałach masy.

Specyfikacje techniczne

Najczęściej zadawane pytania techniczne

Czy KL4001 wymaga konfiguracji programowej do podstawowego działania?

Nie, urządzenie  KL4001 zostało zaprojektowane z myślą o natychmiastowej integracji. W obrazie procesu wykorzystuje 1 × 16-bitowe dane (z opcjonalnym 8-bitowym bajtem sterowania/stanu) i nie wymaga ręcznego ustawiania adresu ani konfiguracji, co umożliwia bezproblemowe korzystanie z funkcji „plug-and-play” w środowisku TwinCAT.

Jaka jest zaleta wyjścia bezpotencjałowego?

Wyjście bezpotencjałowe zapewnia elektryczną izolację napięcia sygnału od wewnętrznej logiki i innych zacisków. Zapobiega to zakłóceniom powodowanym przez inne moduły w segmencie zacisków oraz eliminuje ryzyko powstawania pętli uziemienia, które mogłyby zniekształcać sygnał 0–10 V lub uszkodzić czułe siłowniki analogowe.

Jak urządzenie KL4001 reaguje na zwarcia w linii wyjściowej?

Moduł jest odporny na zwarcia. W przypadku zwarcia w linii sygnałowej zacisk ogranicza prąd, aby zapobiec uszkodzeniu wewnętrznego sprzętu. Po usunięciu usterki zacisk wznawia standardową pracę analogowego wyjścia bez konieczności sprzętowego resetowania.

Podręcznik projektowania i instalacji

Okablowanie i uziemienie sygnału:

Aby uzyskać maksymalną dokładność wynoszącą < ±0,1% błędu, należy użyć ekranowanego przewodu dwużyłowego ze skręconymi żyłami dla wyjścia 0–10 V. Ekran powinien być uziemiony tylko z jednej strony (zazwyczaj w miejscu wejścia do szafy sterowniczej), aby uniknąć prądów wyrównawczych. Należy upewnić się, że długość odizolowania wynosi 8–9 mm, aby zagwarantować gazoszczelne połączenie w zaciskach sprężynowych. W przypadku wyjścia różnicowego urządzenia  KL4001 sygnał (+) i sygnał (-) należy podłączyć bezpośrednio do wejścia o wysokiej impedancji (> 5 kΩ) urządzenia odbiorczego.

Zgodność z wymaganiami dotyczącymi stref zagrożonych wybuchem:

Urządzenie  KL4001 ma certyfikat ATEX (Ex nA IIC T4 Gc) do stosowania w strefach zagrożonych wybuchem kategorii 2. W przypadku instalacji w tych środowiskach zacisk musi być zamontowany w obudowie o stopniu ochrony IP54, a szyna DIN 35 mm musi być podłączona do czystego uziemienia funkcjonalnego. Nie należy odłączać zacisku ani żadnego przewodu, gdy zasilanie magistrali K-bus jest aktywne, aby zapobiec potencjalnym źródłom zapłonu.

Zarządzanie temperaturą i montaż:

Zacisk jest przeznaczony do pracy w zakresie od -25 do +60°C. Aby zapewnić długotrwałą stabilność układu konwersji analogowej, należy zachować co najmniej 30 mm wolnej przestrzeni w pionie nad i pod modułem, aby umożliwić przepływ powietrza. W przypadku montażu obok siebie podwójne gniazdo i połączenie kluczowane zapewniają wymaganą stabilność mechaniczną. Jeśli moduł jest używany na końcu segmentu, należy zainstalować końcowy zacisk magistrali KL9010, aby prawidłowo zakończyć magistralę K-bus.
