Opis

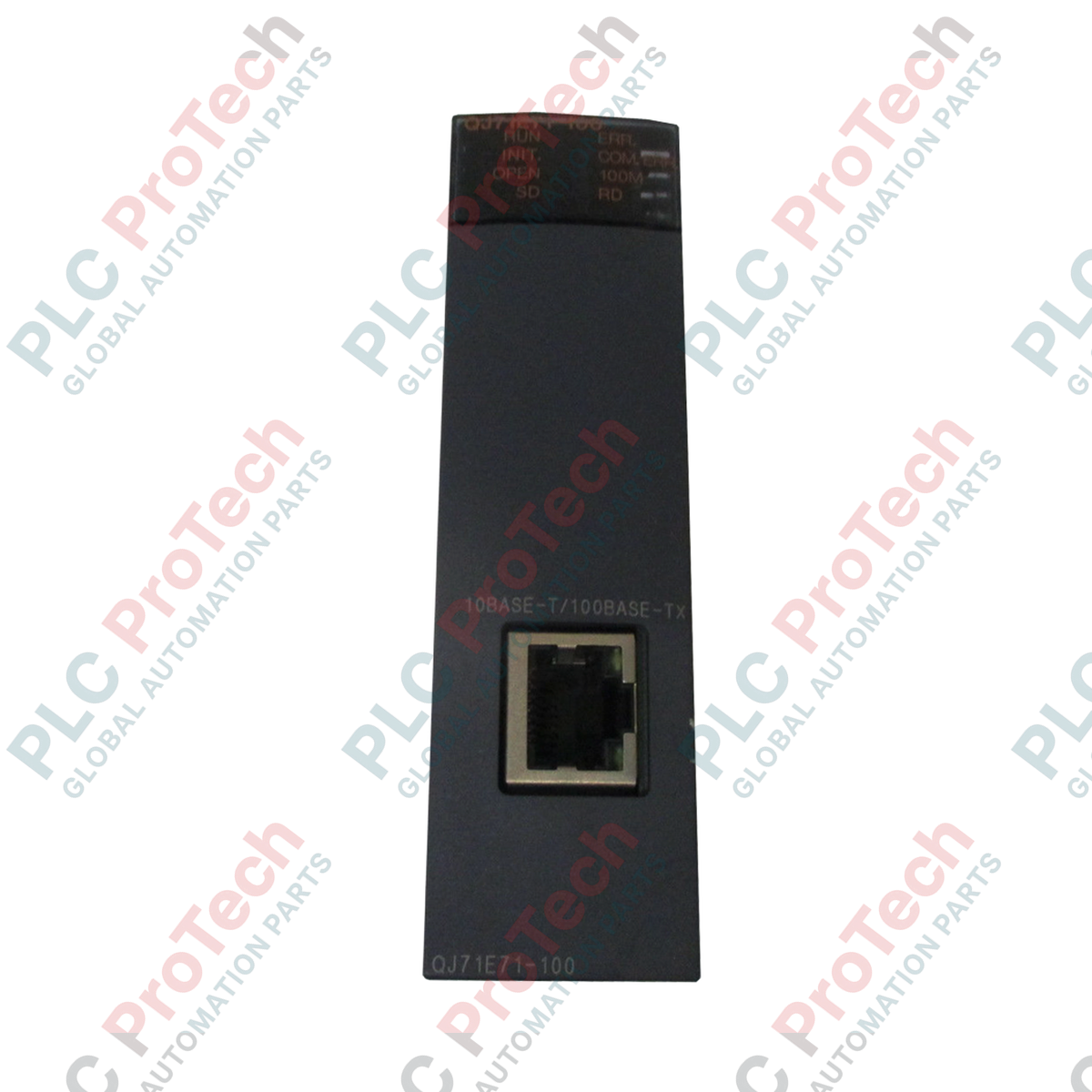

Moduł QJ71E71-100, zapewniający bezproblemową komunikację w sieciach przemysłowych, to wysokowydajny moduł interfejsu Ethernet dla platformy sterowników PLC Mitsubishi Electric z serii MELSEC-Q. Moduł umożliwia bezpośrednie i niezawodne połączenia między programowalnymi sterownikami Q-Series a systemami hosta, komputerami nadzorującymi lub innymi urządzeniami automatyki obsługującymi Ethernet. Działając z prędkością do 100 Mb/s, obsługuje jednocześnie otwarte połączenia oraz zapewnia solidną i bezpieczną transmisję danych w złożonych gniazdach produkcyjnych i rozległych sieciach przemysłowych w zakładzie. Odciążając główny procesor z części operacji, zapewnia optymalną wydajność systemu.

Funkcje

• Obsługa transmisji z dwiema szybkościami, obejmująca interfejsy 10BASE-T i 100BASE-TX.
• Obsługuje do 16 jednocześnie otwartych połączeń na potrzeby równoległej komunikacji z hostem i komunikacji peer-to-peer.
• Kompaktowa konstrukcja zajmująca jedno gniazdo, zaprojektowana z myślą o bezproblemowej integracji ze standardowymi płytami bazowymi MELSEC-Q.
• Bezpośrednia konfiguracja i ustawianie parametrów za pomocą standardowego oprogramowania programistycznego GX Works2 lub GX Developer.
• Diody diagnostyczne LED na panelu przednim zapewniające natychmiastową informację o stanie łącza, pracy i błędach komunikacji.

Zastosowania

• Integracja z przemysłowymi sieciami nadzoru, sterowania i akwizycji danych (SCADA).
• Szybka wymiana danych peer-to-peer między sterownikami PLC.
• Scentralizowana łączność z bazą danych i zdalne monitorowanie telemetrii maszyn.
• Integracja z systemami realizacji produkcji (MES) i systemami planowania zasobów przedsiębiorstwa (ERP).

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Przed zamontowaniem lub wymontowaniem modułu komunikacyjnego zawsze odłącz główne zasilanie jednostki bazowej MELSEC-Q, aby zapobiec uszkodzeniu modułu lub porażeniu prądem.
• Upewnij się, że moduł jest prawidłowo osadzony w gnieździe jednostki bazowej, a śruba mocująca moduł jest dokręcona zalecanym momentem.
• Użyj ekranowanego okablowania typu skrętka (STP) kategorii 5 lub wyższej dla konfiguracji 100BASE-TX, aby zmaksymalizować odporność na zakłócenia.
• Poprowadź kable komunikacyjne fizycznie odizolowane od linii zasilających wysokiego napięcia i przewodów napędów silnikowych, aby zminimalizować zakłócenia elektromagnetyczne (EMI).
