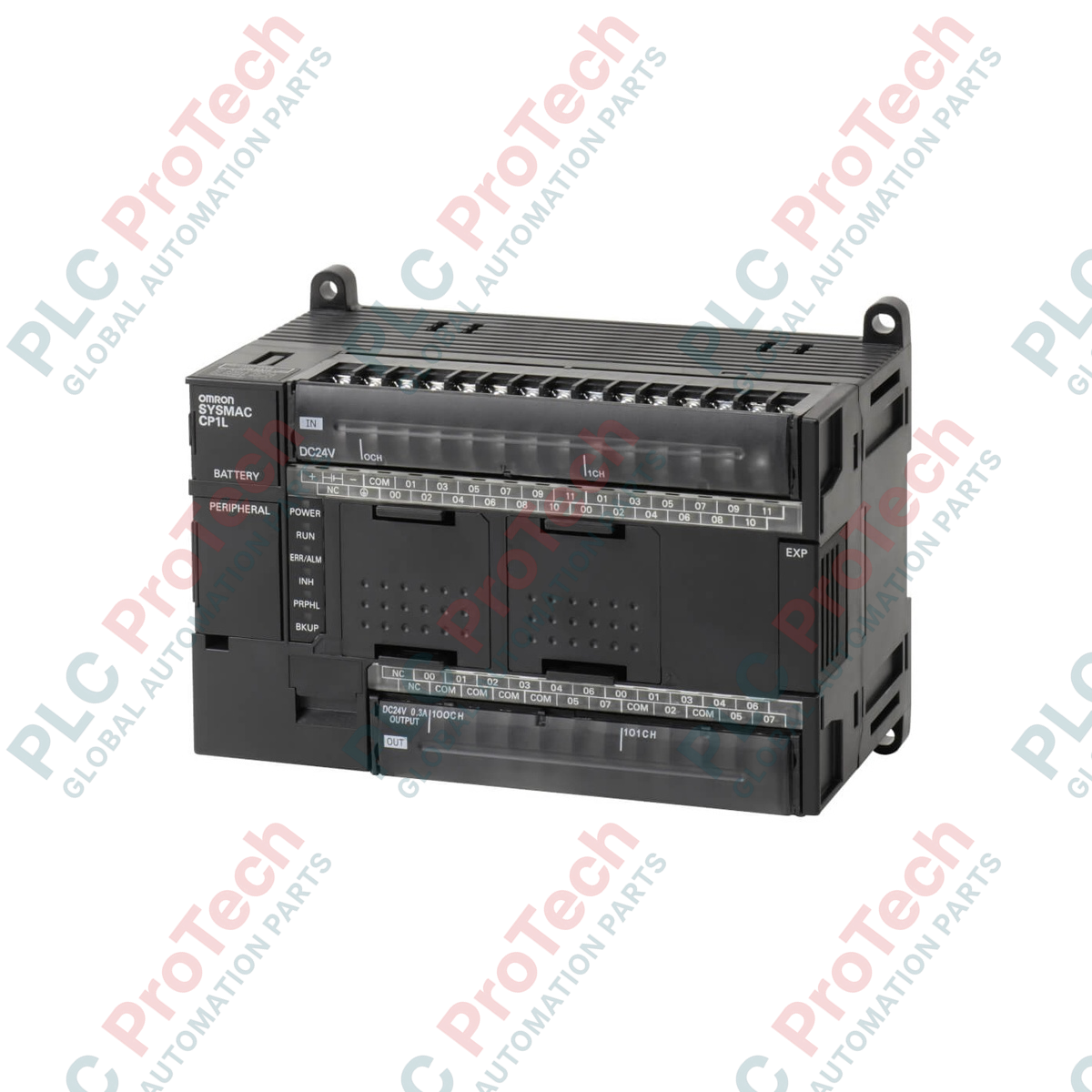

Omron CP1L-M40DT-D sterownik programowalny serii CP1L

SKU CP1L-M40DT-D

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: CP1L-M40DT-D

  • Country of origin:Japonia

  • Product Type: Programowalne sterowniki logiczne

  • Payment: T/T, Western Union

  • Weight: 3000g

  • Dimensions: 155 mm x 115 mm x 95 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Opis

Zaprojektowany do szybkiego sterowania maszynami i modułowych architektur automatyki, Omron CP1L-M40DT-D działa jako wydajny programowalny sterownik logiczny (PLC) w rodzinie CP1L. Sterownik jest przeznaczony do środowisk roboczych 24 V DC i wyposażony we wbudowany peryferyjny port USB, obsługujący do 40 zintegrowanych fizycznych punktów cyfrowych wejścia-wyjścia (24 wejścia i 16 tranzystorowych wyjść typu sinking). Architektura sprzętowa umożliwia bezproblemową integrację opcjonalnych szeregowych kart komunikacyjnych, kart interfejsu Ethernet oraz jednostek rozszerzeń serii CP, dzięki czemu sterownik idealnie nadaje się do precyzyjnego pozycjonowania i rozproszonych zastosowań sterowania.

Funkcje

  • Przetwarzanie z dużą szybkością: Prędkość wykonywania wynosi 0,55 mikrosekundy dla instrukcji podstawowych i 4,1 mikrosekundy dla instrukcji specjalnych.
  • Zaawansowane pozycjonowanie: Oferują 4 osie wejść liczników dużej szybkości (100 kHz) i 2 osie wyjść impulsowych (100 kHz) do precyzyjnej synchronizacji osi.
  • Elastyczna rozbudowa: Obsługują do 3 jednostek rozszerzeń lub rozszerzeń wejść-wyjść serii CP, umożliwiając skalowanie do maksymalnie 160 punktów wejścia-wyjścia.
  • Gniazda opcjonalnych kart: Wbudowana podwójna pojemność gniazd do montażu opcjonalnych kart komunikacyjnych RS-232C, RS-422A/485 lub Ethernet (CP1W-CIF41).
  • Rozbudowana alokacja pamięci: Wyposażone w pamięć na 10K kroków programu i 32K słów pamięci danych (DM), umożliwiają obsługę złożonych algorytmów i wykonywanie tekstu strukturalnego.

Zastosowania

  • Szybkie maszyny pakujące: Sterują stołami indeksującymi, systemami owijania produktów i aplikacji etykiet, wymagającymi czasów reakcji rzędu mikrosekund.
  • Systemy pozycjonowania wieloosiowego: Bezpośrednio współpracują z napędami serwo i sterownikami silników krokowych za pośrednictwem dedykowanych szybkich ciągów impulsów.
  • Systemy przenośników i transportu materiałów: Zarządzają złożonymi układami czujników, regulacją prędkości i bramkami sortującymi na liniach logistycznych.
  • Rozproszone sieci sterowania: Wykorzystywane jako lokalne jednostki RTU lub autonomiczne węzły w rozbudowanej sieci SCADA za pośrednictwem interfejsów szeregowych lub opcjonalnych interfejsów Ethernet.

Tabela specyfikacji technicznych

Parametr Wartość specyfikacji
Producent Omron Industrial Automation
Numer modelu CP1L-M40DT-D
Napięcie zasilania 24 V DC (dopuszczalny zakres: 20,4 do 26,4 V DC)
Zintegrowane wejścia 24 punkty (24 V DC, częstotliwość odpowiedzi 5 kHz dla wejść przerwań)
Zintegrowane wyjścia 16 punktów (tranzystor, konfiguracja sinking)
Pamięć programu 10K kroków (pamięć Flash z opcją podtrzymania bateryjnego)
Pamięć danych (DM) 32K słów
Liczniki dużej szybkości 4 osie, 100 kHz jednofazowe / 50 kHz w fazie różnicowej
Wyjścia impulsowe 2 osie, 100 kHz (tylko tranzystor typu sinking)
Wbudowany interfejs USB Type-B (peryferyjny port programowania)
Możliwości rozbudowy Do 3 jednostek rozszerzeń/wejść-wyjść CP1W
Masa wysyłkowa (obliczona) 0,85 kg
Wymiary opakowania (obliczone) 155 mm x 115 mm x 95 mm

Połączenia i interfejsy

Zacisk / port Przypisanie funkcji / obwodu
L1/N, L2/N (wejście zasilania) Podłączenie zasilacza 24 V DC (jednostka typu DC)
Uziemienie funkcjonalne (FG) Dedykowany zacisk uziemienia minimalizujący zakłócenia elektromagnetyczne
CIO 0.00 do CIO 0.11 Wejścia od 0 do 11 (fazy szybkiego przerwania i licznika enkodera)
CIO 100.00 do CIO 100.07 Wyjścia tranzystorowe od 0 do 7 (kanały wyjściowych ciągów impulsów/kierunku)
Gniazda opcjonalne 1 i 2 Obsługuje CP1W-CIF01 (RS-232C), CP1W-CIF11/12 (RS-422A/485) lub CP1W-CIF41 (Ethernet)

Wnioski empiryczne z inżynierii

Modele alternatywne i kompatybilność

Podczas modernizacji starszych systemów lub wyboru komponentów zamiennych pamiętaj, że przyrostek „DT-D” oznacza napięcie zasilania 24 VDC oraz wyjścia tranzystorowe typu sinking. W przypadku zastępowania urządzenia zasilanego prądem AC lub wyposażonego w przekaźniki (takiego jak CP1L-M40DR-A) należy ponownie ocenić okablowanie obiektowe, biegunowość listwy zaciskowej oraz maksymalną obciążalność prądową. W przypadku nowszych wdrożeń systemowych wymagających natywnej komunikacji IIoT rozważ migrację do serii CP2E, choć CP1L-M40DT-D pozostaje bardzo użyteczny dzięki kompatybilności wstecznej z CX-Programmer.

Typowe problemy aplikacyjne i uwagi inżynierskie

Upewnij się, że prąd upływu na wyjściach tranzystorowych typu sinking jest odpowiednio kontrolowany. W przypadku sterowania urządzeniami obciążenia o małym prądzie (np. bardzo czułymi miniaturowymi przekaźnikami) dodaj rezystor bocznikujący, aby zapobiec pozostawaniu przekaźnika w stanie wzbudzenia. Ponadto, jeśli urządzenie jest zamontowane poziomo zamiast w standardowej pionowej pozycji na szynie DIN, należy zastosować obniżenie znamionowych parametrów cieplnych o maksymalnie 10°C względem maksymalnej dopuszczalnej temperatury szafy, aby zapobiec przegrzaniu wewnętrznych obwodów przełączających.

Wskazówki dotyczące uruchamiania i okablowania

Aby zapewnić czysty sygnał sprzężenia zwrotnego enkodera na wejściach szybkich, poprowadź wszystkie linie impulsowe w indywidualnie ekranowanych przewodach typu skrętka. Ekran uziemiaj wyłącznie przy zacisku po stronie PLC. Jeśli podczas korzystania z CX-Programmer przez USB występują przerwy w komunikacji, sprawdź, czy długość przewodu USB nie przekracza 3 metrów oraz czy jest on poprowadzony z dala od kabli wysokonapięciowych AC lub przewodów wyjściowych przemiennika częstotliwości (VFD).

Wytyczne dotyczące instalacji

KRYTYCZNE OSTRZEŻENIE: Przed montażem lub podłączaniem przewodów upewnij się, że wszystkie źródła zasilania są całkowicie odłączone i zablokowane. Nigdy nie dotykaj zacisków, gdy urządzenie jest pod napięciem. Sprawdź, czy doprowadzona linia zasilająca jest przeznaczona dla napięcia 24 VDC; podanie napięcia sieciowego AC do tego modułu skonfigurowanego dla DC spowoduje trwałe zniszczenie sprzętu i zagrożenie bezpieczeństwa.
1

Zamocuj CP1L-M40DT-D stabilnie na standardowej szynie DIN 35 mm wewnątrz przemysłowej obudowy ochronnej NEMA lub o stopniu ochrony IP, pozostawiając co najmniej 50 mm wolnej przestrzeni ze wszystkich stron w celu zapewnienia wentylacji.

2

Podłącz zacisk uziemienia funkcjonalnego do uziemienia ochronnego o niskiej impedancji. Ścieżka przewodu uziemiającego powinna być możliwie najkrótsza, aby poprawić odporność na zakłócenia.

3

Podłącz zasilacz 24 VDC do wyznaczonych zacisków wejścia DC, zwracając szczególną uwagę na prawidłowe oznaczenia biegunów dodatniego i ujemnego.

4

Skonfiguruj połączenia wejściowe i wyjściowe za pomocą odpowiednich zacisków końcowych, utrzymując przewody sygnałowe fizycznie odseparowane od przewodów dużej mocy elektrycznej.

FAQ

Jakie jest podstawowe wymaganie dotyczące zasilania tego urządzenia?

Sterownik jest przeznaczony do systemów zasilania 24 V DC, z tolerancją roboczą od 20,4 do 26,4 V DC. Nie wolno podłączać napięcia AC.

Czy ten moduł obsługuje bezpośrednią łączność Ethernet zaraz po wyjęciu z opakowania?

Moduł ma wbudowany port USB urządzenia peryferyjnego do konfiguracji. Aby dodać funkcję Ethernet, należy zainstalować opcjonalną kartę Ethernet CP1W-CIF41 w jednym z wolnych gniazd opcjonalnych.

Jaki rodzaj wyjść zastosowano w bloku wyjść cyfrowych?

Moduł ma 16 wyjść tranzystorowych skonfigurowanych jako wyjścia z odprowadzaniem prądu, odpowiednich do sterowania obciążeniami 5-24 V DC o niskim prądzie, do 0,3 A na kanał.

Czy programowanie jest zgodne ze standardowym oprogramowaniem Omron CX-Programmer?

Tak, konfigurację wykonuje się za pomocą programu CX-Programmer (wchodzącego w skład pakietu CX-One), korzystając ze standardowego wbudowanego złącza USB typu B.
