Opis

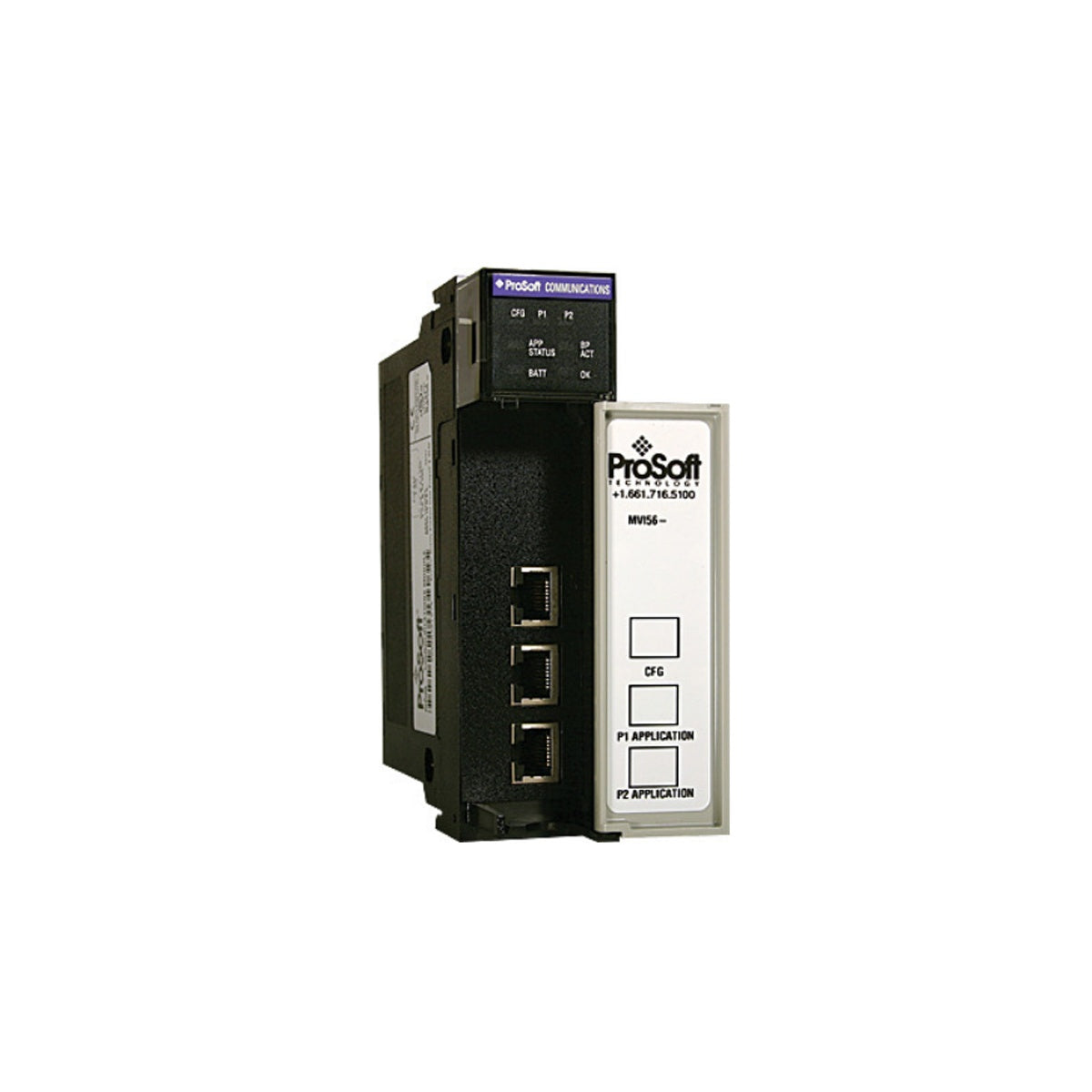

Bezpośrednią obsługę szeregowych sieci Modbus za pośrednictwem magistrali montażowej Rockwell Automation FLEX I/O zapewnia moduł komunikacyjny Modbus ProSoft MV156-MCM. Ten moduł sprzętowy pełni funkcję kluczowego mostu, umożliwiając adapterom FLEX I/O wymianę danych przemysłowych w trybach transmisji Modbus RTU lub ASCII. Moduł może działać jako urządzenie nadrzędne lub podrzędne, zapewniając niezawodną integrację szeregowej telemetrii ze starszymi urządzeniami polowymi, monitorami mocy i napędami o zmiennej prędkości w wytrzymałej, kompaktowej obudowie. Inżynierowie mogą wdrożyć ten moduł, aby ominąć złożone rozwiązania bramowe i uzyskać bezpośrednie mapowanie danych do magistrali montażowej obudowy.
Funkcje
-
Obsługa dwóch protokołów: Pełna zgodność z protokołami Modbus RTU i ASCII w trybie nadrzędnym i podrzędnym.
-
Integracja z magistralą montażową: Montaż bezpośrednio w standardowych bazach terminalowych Rockwell Automation FLEX I/O.
-
Kompleksowe diody diagnostyczne LED: Wskaźniki na panelu przednim zapewniają natychmiastową wizualną informację o stanie modułu, aktywności portu szeregowego, szybkości transmisji przez magistralę montażową i błędach systemu.
-
Dedykowany port konfiguracyjny: Wyposażony w fizyczny szeregowy port RJ45 (konfigurowalny jako RS-232 za pomocą dostarczonego kabla DB-9M), co upraszcza lokalną diagnostykę i przesyłanie parametrów.
Zastosowania
-
Systemy dystrybucji energii: Monitorowanie parametrów elektrycznych z cyfrowych przekaźników zabezpieczeniowych i mierników mocy w szeregowych sieciach Modbus.
-
Zakłady naftowe, gazowe i petrochemiczne: Gromadzenie zdalnych danych dotyczących transferu rozliczeniowego z komputerów przepływu i jednostek RTU.
-
Modernizacja zakładu procesowego: Integracja starszych szeregowych rozdzielaczy przetworników z nowszymi architekturami FLEX I/O opartymi na Ethernet/IP lub ControlNet.
Specyfikacja techniczna
| Parametr |
Wartość parametru |
| Producent |
ProSoft Technology |
| Numer modelu |
MV156-MCM |
| Pobór prądu z magistrali montażowej |
800 mA przy 5 V DC, 3 mA przy 24 V DC |
| Temperatura pracy |
Od 0 do 60°C (od 32 do 140°F) |
| Temperatura przechowywania |
Od -40 do 85°C (od -40 do 185°F) |
| Wilgotność względna |
Od 5% do 95% (bez kondensacji) |
| Wibracje mechaniczne |
5 g od 10 do 150 Hz |
| Wstrząsy mechaniczne |
30 g podczas pracy, 50 g poza pracą |
| Port CFG (konfiguracja) |
RJ45 (warstwa fizyczna RS-232, DB-9M z dostarczonym kablem) |
| Diagnostyczne diody LED |
Stan modułu, stan transferu przez magistralę tylną, stan aplikacji, aktywność portu szeregowego |
| Masa wysyłkowa |
2,0 kg |
Wnioski inżynieryjne na podstawie doświadczeń
Modele alternatywne i zgodność
MV156-MCM jest zoptymalizowany do montażu na standardowych podstawach zaciskowych FLEX I/O 1794. Upewnij się, że moduł adaptera sieciowego systemu (taki jak adapter Ethernet/IP, ControlNet lub Profibus-DP) ma wystarczający zapas mocy, ponieważ ten moduł pobiera znacznie więcej prądu niż bloki wejść cyfrowych.
Typowe problemy aplikacyjne i uwagi inżynieryjne
Planowanie budżetu mocy: Pobór 800 mA przy napięciu 5 V DC bezpośrednio z magistrali tylnej może łatwo przeciążyć standardowy budżet mocy 1794-APB lub 1794-AENT, jeśli w tym samym chassis połączonych zostanie kilka modułów analogowych i komunikacyjnych. Zawsze obliczaj całkowity pobór prądu z magistrali tylnej chassis, aby zapobiec sporadycznym błędom inicjalizacji lub zanikom komunikacji.
Wskazówki dotyczące uruchamiania i okablowania
Do połączeń RS-485 Modbus zawsze używaj wysokiej jakości ekranowanego kabla ze skrętką parową (STP). W przypadku długich połączeń szeregowych zamontuj rezystory terminujące 120 omów między zaciskami TX/RX na fizycznych końcach segmentów sieci, aby zminimalizować odbicia sygnału i przekroczenia limitu czasu komunikacji.
Wytyczne dotyczące instalacji
OSTRZEŻENIE KRYTYCZNE: Odłącz wszystkie źródła zasilania przed wkładaniem modułów do magistrali tylnej FLEX I/O lub ich wyjmowaniem. Wykonywanie jakichkolwiek czynności przy sprzęcie pod napięciem może spowodować uszkodzenie podzespołów, nieprawidłowy zapis danych w magistrali szeregowej Modbus lub silne, lokalne wyładowania łukowe.
1
Sprawdź, czy docelowa podstawa zaciskowa 1794 jest bezpiecznie zamontowana na szynie DIN oraz czy wtyk połączenia magistrali tylnej jest prawidłowo wyrównany.
2
Wyrównaj prowadnice modułu ze szczeliną podstawy zaciskowej i mocno dociśnij moduł, aż zatrzask kliknie na swoim miejscu, blokując go na podstawie.
3
Podłącz kabel diagnostyczny RS-232 do portu CFG lub poprowadź linie sieci obiektowej RS-485 Modbus bezpośrednio do odpowiednich zacisków na podstawie, zapewniając właściwą polaryzację i poprawne podłączenie ekranu do uziemienia.
