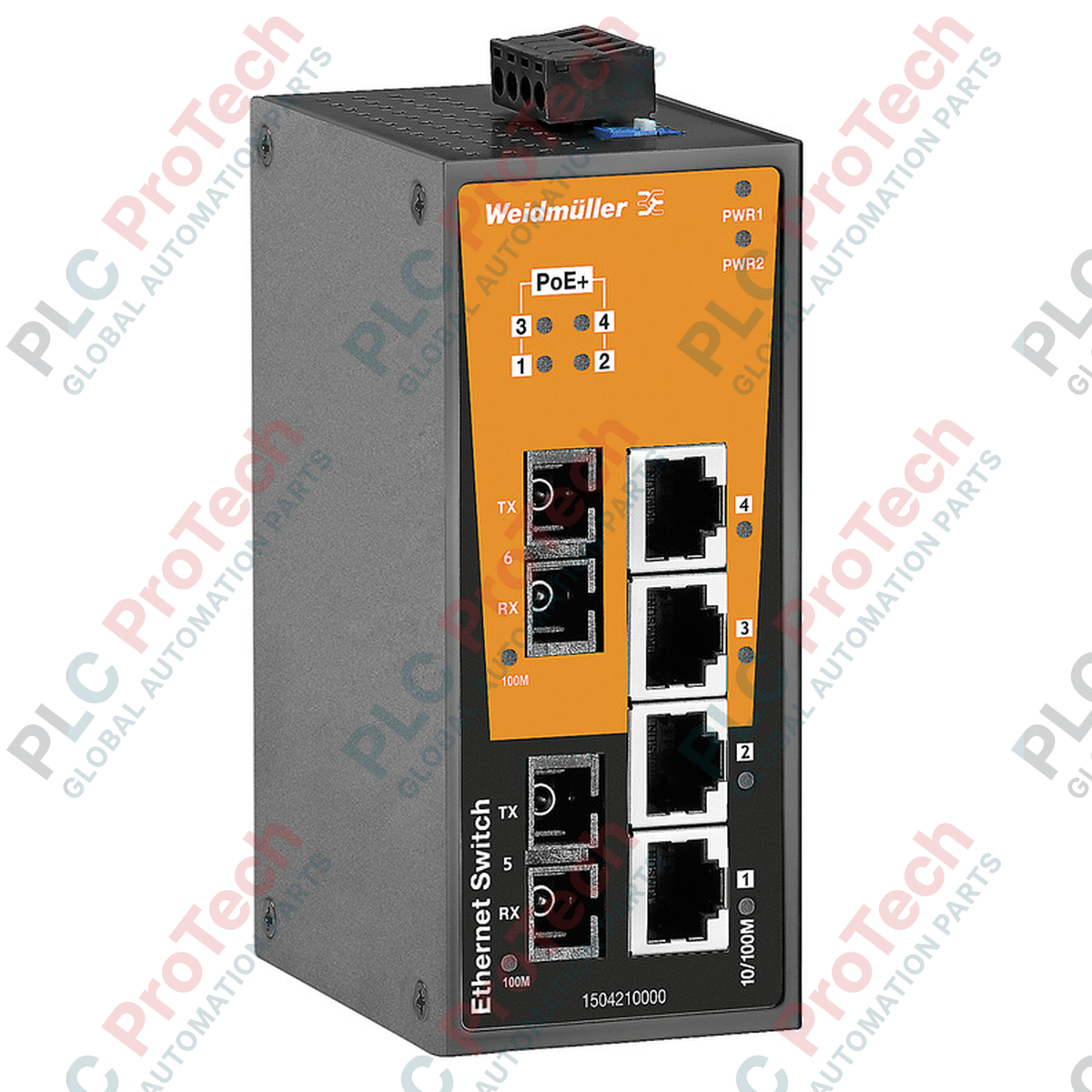

Zapewniając niezawodną dystrybucję danych i dostarczanie zasilania w wymagających sieciach przemysłowych, Weidmuller IE-SW-BL06T-4POE-2SC (numer katalogowy 1504220000) pełni funkcję solidnego, niezarządzalnego przełącznika Fast Ethernet. Urządzenie łączy cztery porty Power over Ethernet (PoE) z dwoma portami wielomodowego światłowodu, umożliwiając połączenie komunikacji terenowej na duże odległości z lokalnym sprzętem obsługującym protokół IP.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Weidmuller |
| Numer katalogowy | 1504220000 |
| Oznaczenie modelu | IE-SW-BL06T-4POE-2SC |
| Typ przełącznika | Niezarządzalny PoE |
| Szybkość transmisji | 100 Mb/s (Fast Ethernet) |
| Typ transceivera | Wielomodowy |
| Typ złącza | SC-Duplex |
| Typowa odległość transmisji | 5 km |
| Napięcie zasilania | 12/24/48 V DC (2 redundantne wejścia) |
| Prąd rozruchowy | 64,56 A przy 48 V DC (0,1 do 1 ms) |
| Rozmiar tablicy MAC | 2 K |
| Rozmiar bufora pakietów | 768 kBit |
| Materiał obudowy | Aluminium |
| Stopień ochrony | IP30 |
| Temperatura pracy | -40 do 75°C |
| Temperatura przechowywania | -40 do 85°C |
| Wilgotność otoczenia | Od 5% do 95% (bez kondensacji) |
| Wymiary (W x H x D) | 50 mm x 115 mm x 70 mm |
| Masa netto | 375 g |
| Masa wysyłkowa | 1 kg |
| Interfejs / połączenie | Opis i przyporządkowanie pinów |
|---|---|
| Porty 1 do 4 (RJ45) | Automatyczna negocjacja 10/100BaseT(X), możliwość zasilania PoE+. |
| Porty 5 i 6 (SC-Duplex) | Wielomodowy interfejs światłowodowy 100BaseFX do połączeń uplink/szkieletowych. |
| Zacisk wejścia zasilania | 1 wyjmowane 4-stykowe złącze zaciskowe do redundantnych wejść zasilania DC (V1+, V1-, V2+, V2-). |
| Śruba uziemiająca | Zacisk uziemienia obudowy znajduje się na górnym panelu i służy do ekranowania EMI. |
IE-SW-BL06T-4POE-2SC jest bezpośrednim zamiennikiem starszych niezarządzalnych przełączników z serii Weidmuller BasicLine. W przypadku migracji z wariantów bez PoE (takich jak standardowy IE-SW-BL06-2SC) upewnij się, że parametry zasilacza zostały zwiększone, aby uwzględnić dodatkowy budżet mocy PoE wymagany przez podłączone urządzenia polowe.
Chociaż przełącznik obsługuje szeroki zakres napięcia wejściowego 12/24/48 V DC, pełna zgodność ze standardem PoE IEEE 802.3at/af zazwyczaj wymaga stabilnego zasilania wejściowego 48 V DC. Zasilanie przełącznika napięciem 12 V DC lub 24 V DC może ograniczyć możliwości podwyższania napięcia PoE lub zmniejszyć maksymalną moc dostarczaną przez port. Zawsze sprawdzaj całkowity budżet mocy podłączonych urządzeń PD (Powered Devices) w stosunku do dostępnej mocy wejściowej.
Aby zapobiec przerwom w komunikacji spowodowanym silnymi zakłóceniami elektromagnetycznymi (EMI) w centrach sterowania silnikami, upewnij się, że śruba uziemienia obudowy jest podłączona do lokalnej szyny DIN lub funkcjonalnego uziemienia za pomocą miedzianego przewodu o przekroju co najmniej 14 AWG. W przypadku używania portów światłowodowych SC-Duplex sprawdź, czy port TX (nadawczy) przełącznika jest połączony z portem RX (odbiorczym) zdalnego konwertera mediów lub przełącznika.
Przed montażem, podłączaniem przewodów lub serwisowaniem tego urządzenia odłącz wszystkie źródła zasilania. Wysokie prądy rozruchowe (do 64,56 A) mogą powodować silne iskrzenie, jeśli połączenia są wykonywane pod obciążeniem. Przed włączeniem zasilania sprawdź, czy napięcie wejściowe mieści się w zakresie podanym na etykiecie produktu.
Zatrzaśnij przełącznik na standardowej szynie DIN TS 35. Upewnij się, że zacisk szyny DIN został bezpiecznie zablokowany, aby zapobiec przemieszczaniu się urządzenia podczas pracy.
Podłącz przewód funkcjonalnego uziemienia do śruby uziemiającej znajdującej się na górnym panelu obudowy przełącznika.
Podłącz redundantne zasilacze DC do wyjmowanego 4-stykowego złącza zaciskowego. Dokręć śruby zacisków momentem 0,5 Nm, aby zapobiec luźnym połączeniom.
Włóż przewody Ethernet RJ45 do portów od 1 do 4, a światłowody SC-Duplex podłącz do portów 5 i 6.
