Yokogawa

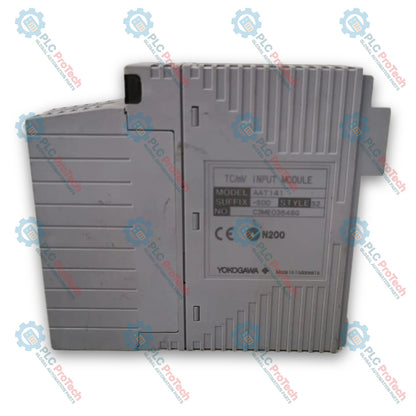

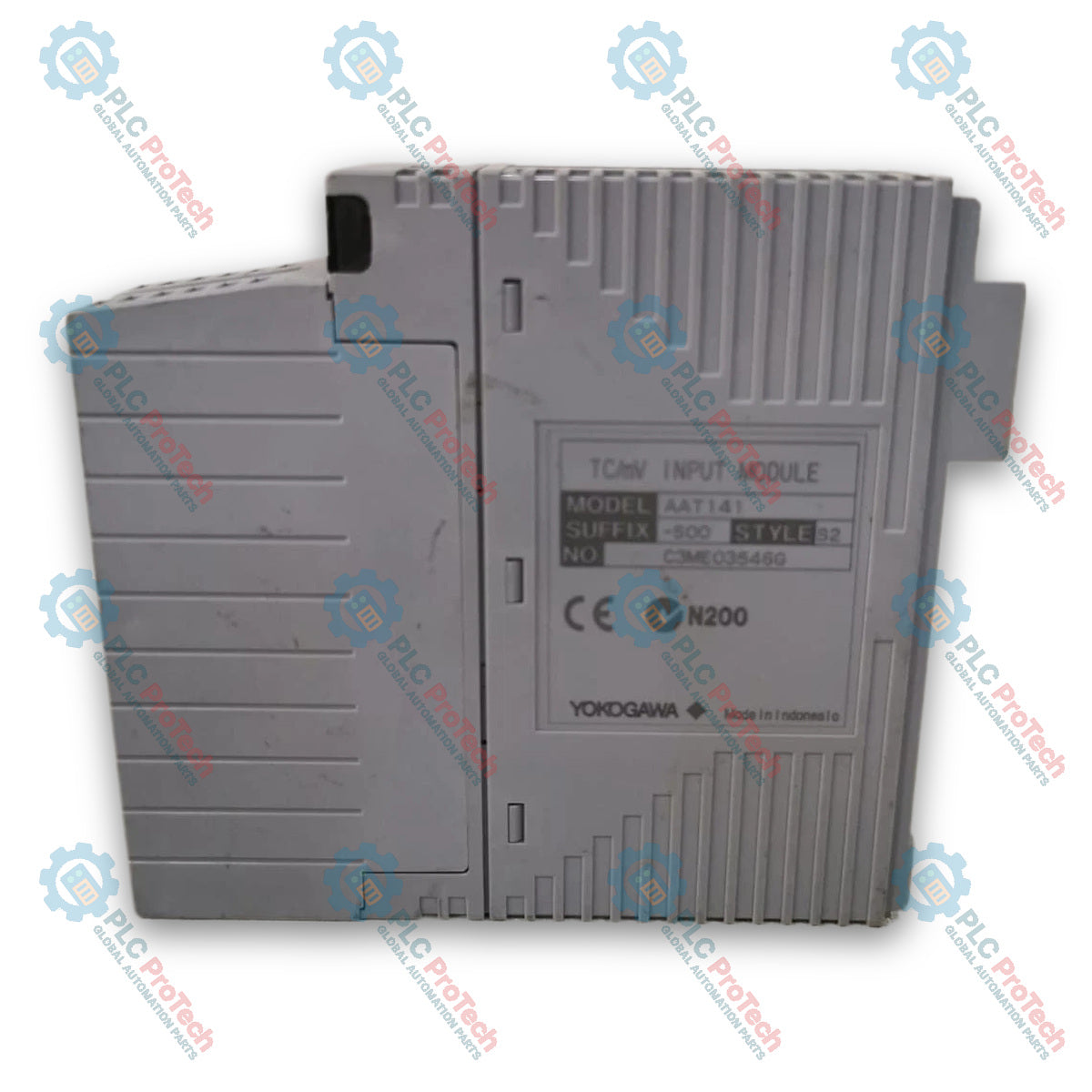

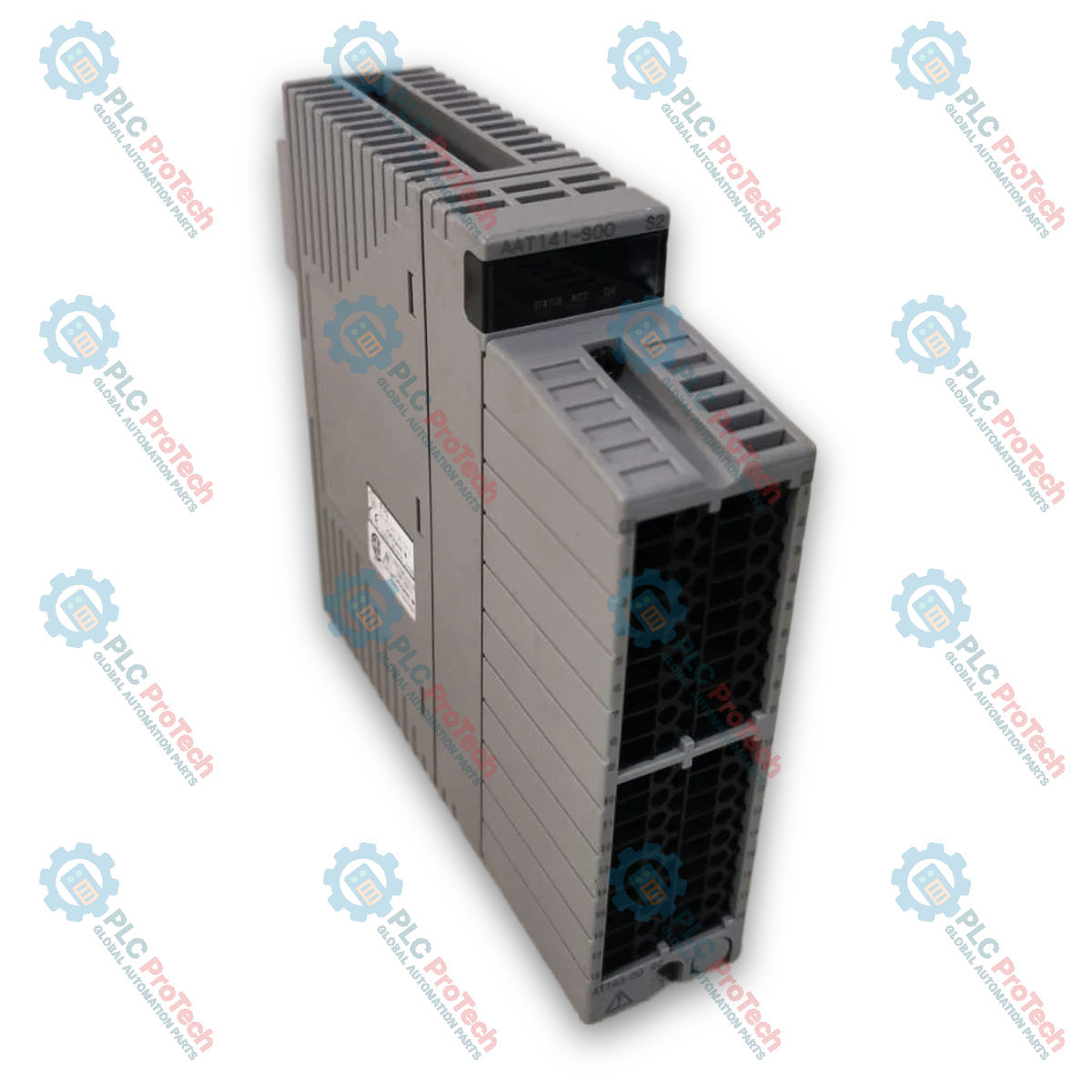

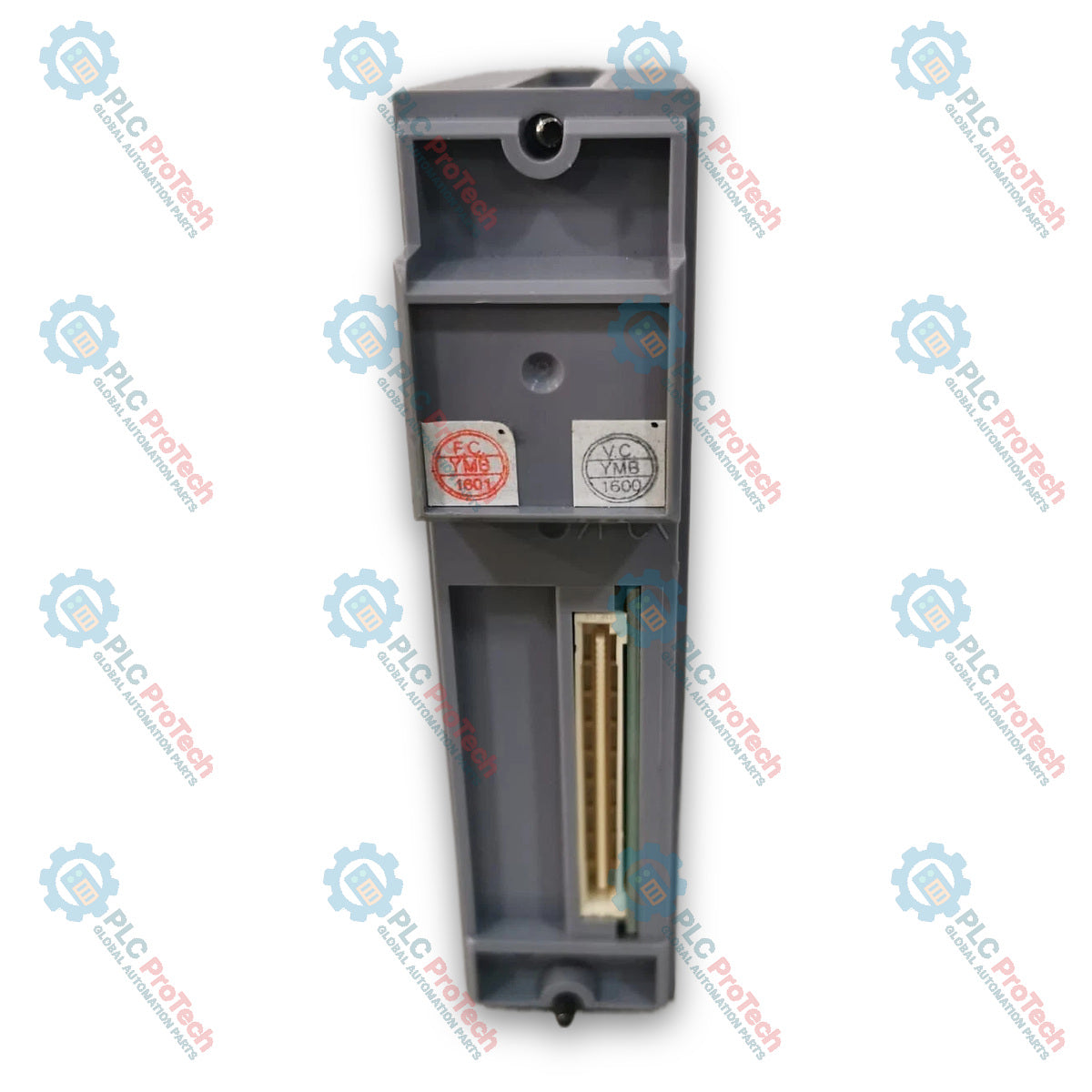

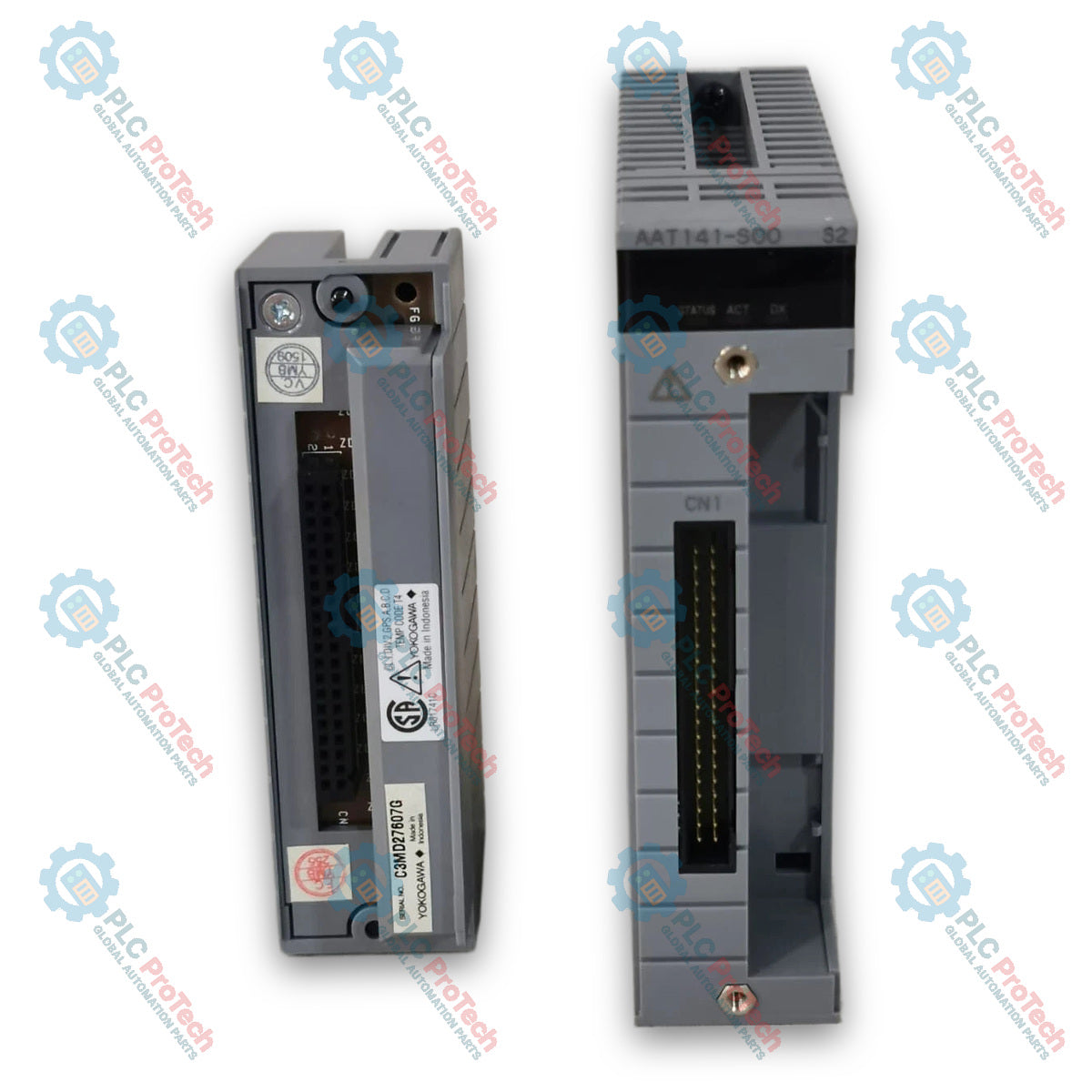

Yokogawa AAT141-S00 CENTUM VP Moduł wejść TC/mV (16-kanałowy, izolowany)

SKU AAT141-S00

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Yokogawa

  • Product No.: AAT141-S00

  • Country of origin:Japonia

  • Product Type: Moduły wejść TC/mV

  • Payment: T/T, Western Union

  • Weight: 200g

  • Dimensions: 32,8 × 130 × 125,5 mm (W × H × D)

  • Shipping port: Xiamen

  • Warranty: 12 months

Opis

Moduł Yokogawa AAT141-S00 to 16-kanałowy, izolowany moduł wejściowy termopar i miliwoltów, przeznaczony do systemów FIO w stacjach sterowania polowego CENTUM VP. Działa jako konwerter sygnałów, wprowadzając polowe sygnały temperatury i napięcia do danych wewnętrznych dla stacji sterowania polowego (FCS). Moduł AAT141-S00 odbiera sygnały z termopar typu J, K, E, B, R, S, T i N, a także sygnały napięciowe mV o zakresach od -100 do 150 mV oraz od -20 do 80 mV. Obsługuje konfigurację podwójnie redundantną i łączy się zewnętrznie za pośrednictwem listwy zaciskowej z zaciskiem ciśnieniowym.

Cechy

  • 16 izolowanych kanałów wejściowych dla sygnałów termoparowych i mV.
  • Programowo wybierane typy wejść TC/mV, konfigurowane indywidualnie dla kanałów CH1–CH16.
  • Możliwość konfiguracji podwójnie redundantnej.
  • Dedykowany interfejs zewnętrznego połączenia z zaciskiem ciśnieniowym.
  • Konfigurowane programowo wykrywanie przepalenia (GÓRA/DÓŁ/Niedostępne) dla wszystkich kanałów.

Zastosowania

  • Monitorowanie temperatury procesu za pomocą termopar.
  • Interfejsowanie analogowych sygnałów wejściowych w miliwoltach w środowiskach DCS CENTUM VP FIO.
  • Wysokiej niezawodności systemy sterowania przemysłowego wymagające izolowanych modułów wejścia/wyjścia.

Informacje dotyczące zamawiania

Model Kody sufiksów Kody opcji Opis
AAT141     Moduł wejściowy TC/mV (16 kanałów, izolowany)
Sufiks -S   Typ standardowy
  0   Bez ochrony przeciwwybuchowej
  0   Typ podstawowy

Specyfikacje techniczne

Kategoria Pozycja Specyfikacja
Specyfikacje podstawowe Producent Yokogawa
  Model AAT141-S00
  Liczba kanałów wejściowych 16, izolowanych
Specyfikacje wejścia Sygnał wejściowy

TC: JIS C1602:1995, IEC584:1995 typ J, K, E, B, R, S, T, N




mV: od -100 do 150 mV, od -20 do 80 mV

  Przełączanie sygnałów wejściowych TC/mV można ustawiać indywidualnie dla kanałów CH1–CH16
  Dopuszczalne napięcie wejściowe +/-5 V
  Rezystancja wejściowa (zasilanie WŁ./WYŁ.) 2 MΩ lub więcej
Parametry użytkowe Dokładność

+/-30 µV (TC)




+/-80 µV dla zakresu (-100 do 150 mV)




+/-30 µV dla zakresu (-20 do 80 mV)

  Dokładność kompensacji złącza odniesienia W granicach +/-1°C (wartość zależy od instalacji i temperatury otoczenia)
  Dopuszczalna całkowita rezystancja 1000 omów lub mniej (źródło sygnału wraz z okablowaniem)
  Wpływ rezystancji źródła sygnału +/-20 µV na 1000 omów (+/-40 µV w konfiguracji podwójnie redundantnej)
  Dryft temperaturowy

+/-80 µV/10°C (wejście od -100 do 150 mV)




+/-30 µV/10°C (TC/wejście od -20 do 80 mV)

  Okres aktualizacji danych 1 s
  Wykrywanie przepalenia Wszystkie kanały można ustawić jednocześnie (Niedostępne/DOSTĘPNE GÓRA/DÓŁ), czas wykrywania: 60 s
Parametry elektryczne i izolacja Napięcie probiercze Między wejściem a systemem: 1500 V AC przez 1 minutę
  Maksymalny pobór prądu 450 mA (5 V DC)
Specyfikacje fizyczne Masa 0,2 kg
  Połączenie zewnętrzne Zacisk ciśnieniowy

Wytyczne dotyczące instalacji

  • Używaj termopary bez uziemienia (TC), ponieważ urządzenie jest modułem izolowanym; użycie uziemionych termopar w wielu kanałach powoduje błędy temperatury wskutek wielopunktowego uziemienia.
  • Zapewnij prawidłową instalację w obsługiwanych jednostkach węzłów magistrali ESB, Optical ESB lub ER.
  • Utrzymuj zgodną rezystancję przewodów sygnałowych, aby zapewnić dokładność pomiaru.

FAQ

Jakie typy sygnałów wejściowych obsługuje moduł?

Moduł obsługuje termopary typu J, K, E, B, R, S, T i N, a także wejścia napięciowe mV w zakresie od -100 do 150 mV oraz od -20 do 80 mV.

Dlaczego z tym modułem należy używać termopar bez uziemienia?

Ponieważ moduł jest izolowany, użycie termopary uziemionej w wielu kanałach powoduje błędy pomiaru temperatury wskutek wielopunktowego uziemienia.

Jaki jest maksymalny pobór prądu przez urządzenie?

Maksymalny pobór prądu wynosi 450 mA przy napięciu stałym 5 V.
