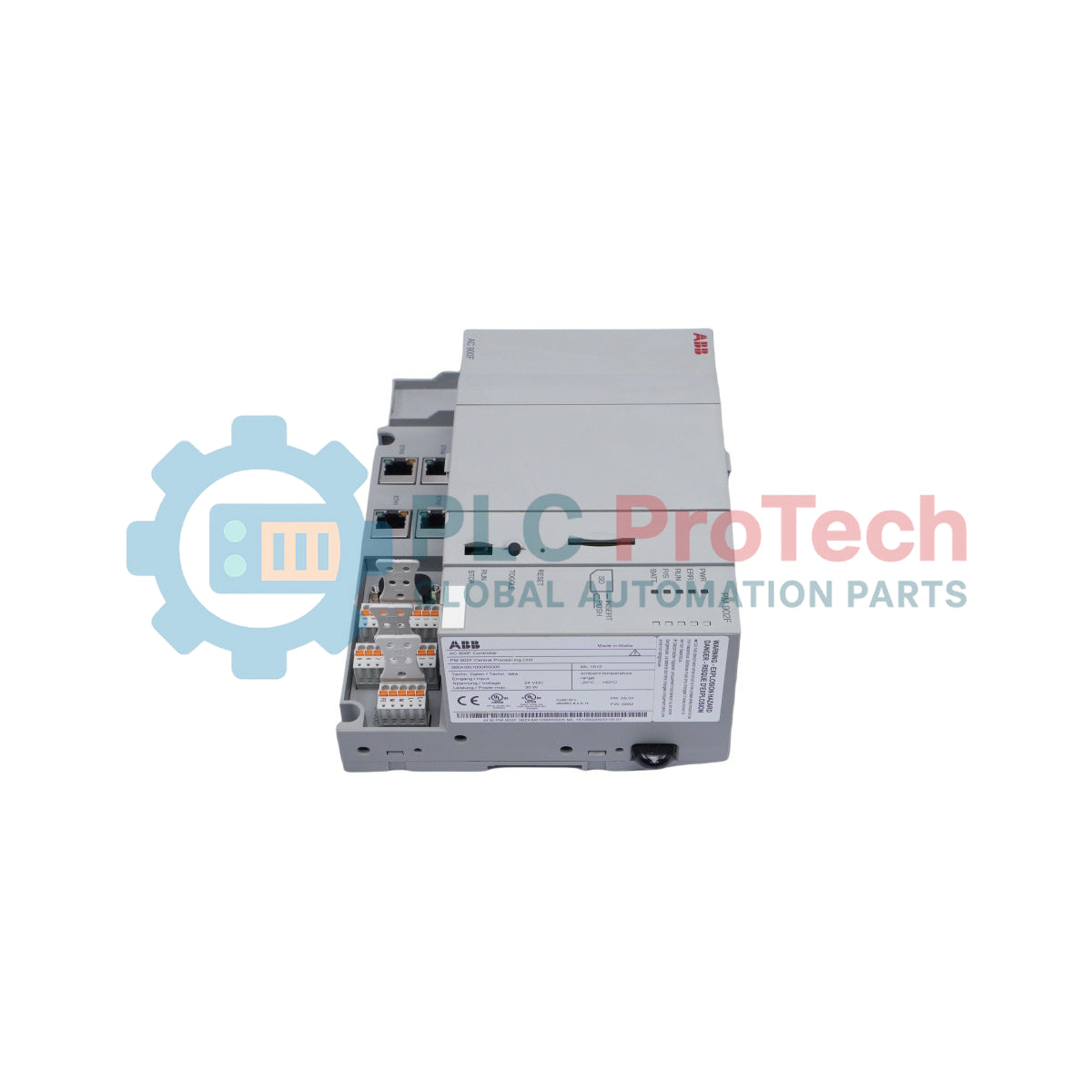

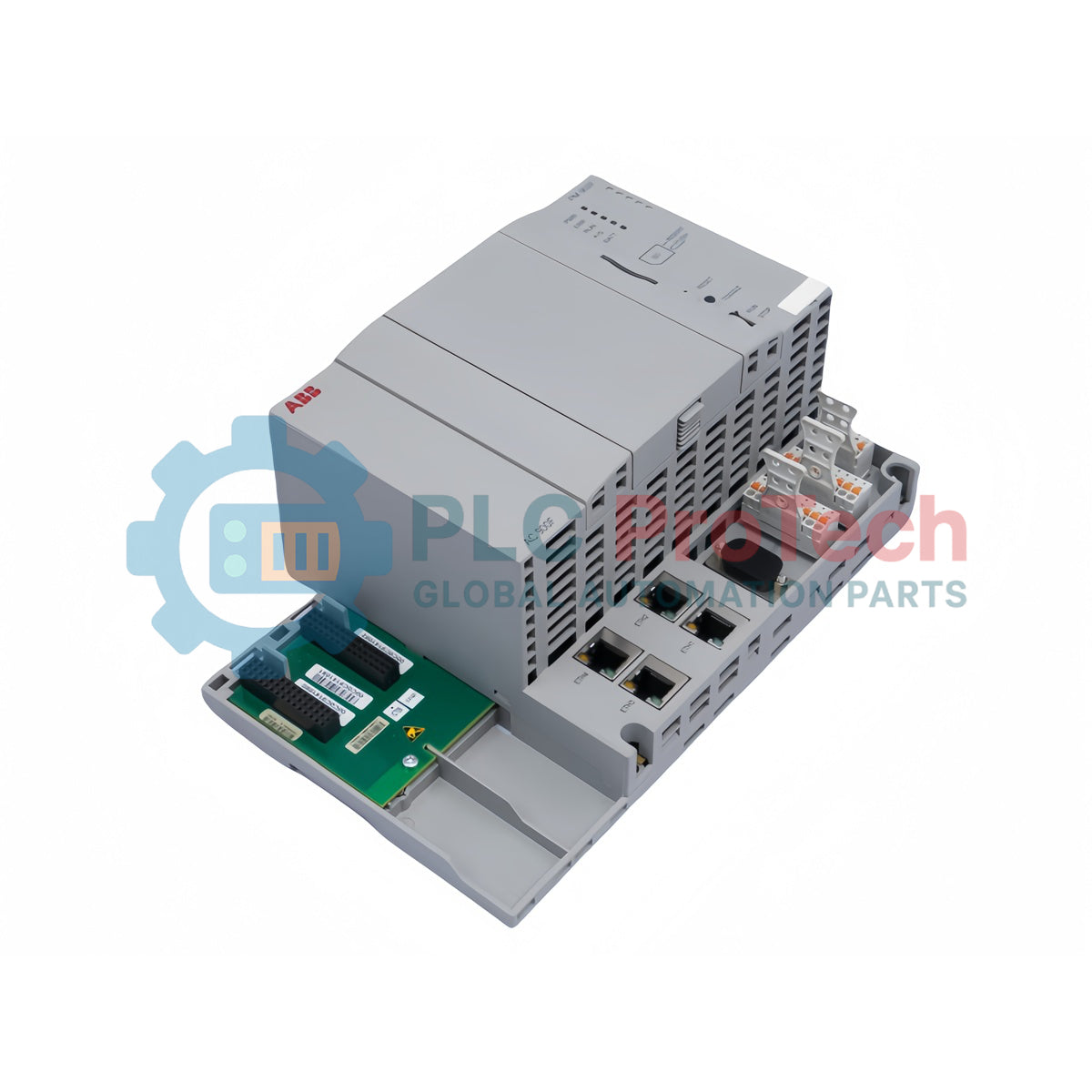

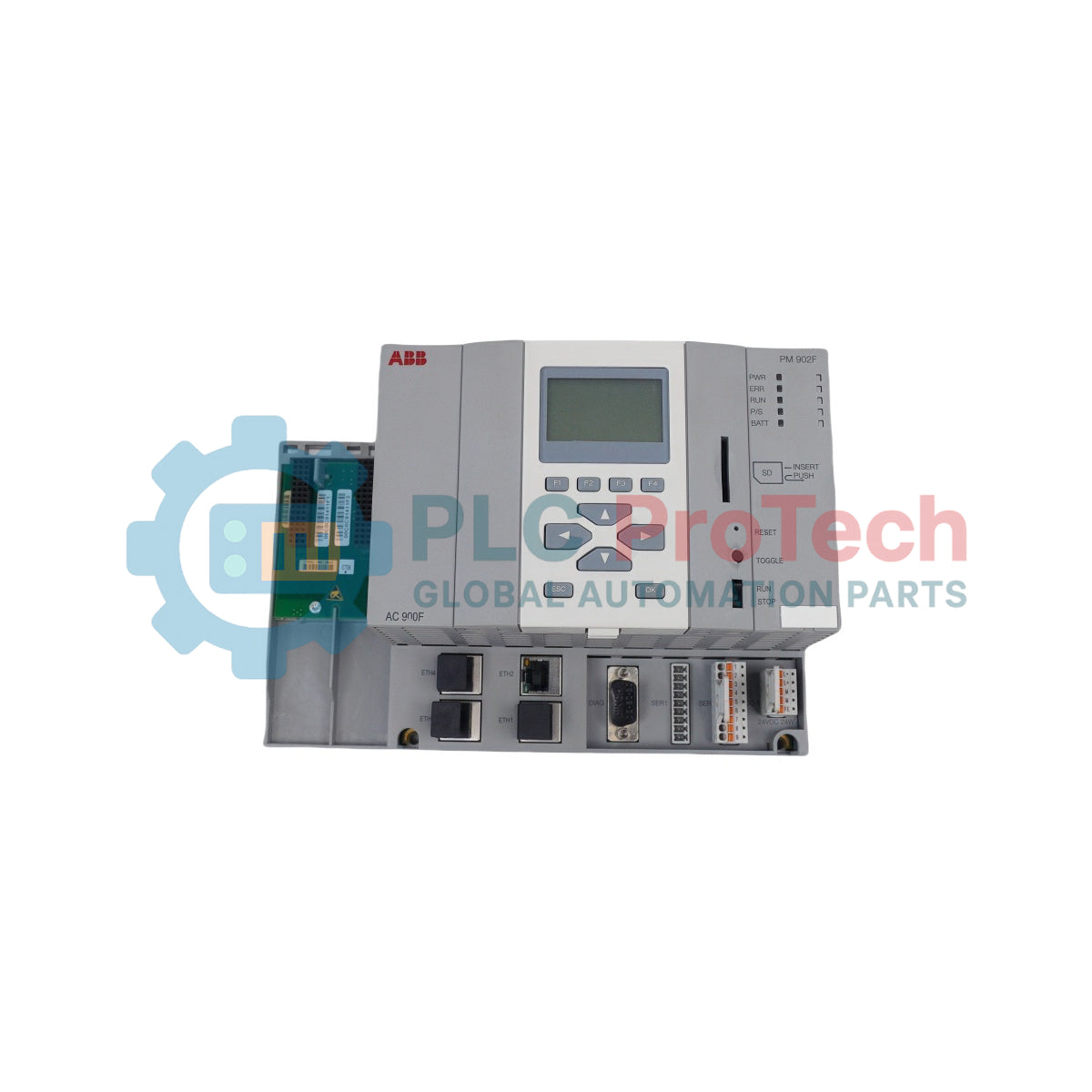

Módulo de CPU ABB AC 900F 3BDH001000R0001 PM 902F

Descrição

O PM 902F da ABB (ID do produto: 3BDH001000R0001) é uma unidade central de processamento de alto desempenho que funciona como o conjunto controlador base de médio porte na arquitetura de automação Freelance AC 900F. Este componente de hardware executa programas de controle, monitora redes de malhas de feedback de processos de alta densidade e coordena as tarefas de comunicação de estações descentralizadas. Com um microprocessador interno de 800 MHz, o PM 902F 3BDH001000R0001 conta com 24 MB de memória principal do controlador, compostos por 16 MB de DRAM e uma partição SRAM de 8 MB com buffer de bateria para garantir a persistência dos dados durante interrupções de energia. O subsistema de rede possui 4 interfaces Ethernet integradas para estabelecer anéis robustos de comunicação no nível da planta, enquanto dois slots de expansão modulares acomodam módulos especializados de interface de comunicação. Capaz de gerenciar aproximadamente 1.500 entradas e saídas físicas de campo, dependendo do dimensionamento específico da aplicação, requer uma alimentação externa de 24 VCC e a versão de firmware 2013 ou posterior para executar scripts de processamento determinísticos.

Recursos

• Unidade de controle base de médio porte projetada especificamente para a estrutura do controlador modular de automação Freelance AC 900F.
• Processador de alta velocidade com clock de 800 MHz, combinado a um perfil de memória agregada do controlador de 24 MB.
• Partição SRAM de 8 MB, com buffer de bateria e alta capacidade, para preservar variáveis críticas de processo e tabelas de memória.
• Quatro interfaces Ethernet físicas RJ45 integradas, dedicadas à redundância e aos anéis de rede de campo.
• Dois slots de hardware projetados para receber placas auxiliares de interface de comunicação plug-in.
• Alta densidade de execução de processos, permitindo expansão para aproximadamente 1.500 pontos de E/S.

Aplicações

• Gerenciamento distribuído de processos e malhas regulatórias em utilidades de fabricação de médio porte.
• Coordenação centralizada de supervisão em plantas de batelada química, instalações de filtragem de água e setores de processamento térmico.
• Consolidação de redes de campo com múltiplos barramentos, combinando estações remotas locais S800 ou S700 com anéis Ethernet da planta.

Informações para pedido

Especificações técnicas

Diretrizes de instalação

• Instalação em trilho DIN: Fixe horizontalmente o chassi do backplane da CPU em um trilho DIN padrão TS 35, tipo cartola, aterrado. Aperte todas as linguetas de travamento para manter uma conexão firme do chassi com o trilho metálico.
• Polaridade da fonte de alimentação: Conecte o cabo da fonte externa de 24 VCC aos terminais de entrada. Verifique o alinhamento da polaridade antes de ligar a alimentação para evitar erros de tensão reversa.
• Instalação do módulo opcional: Certifique-se de que todas as alimentações de entrada estejam completamente desconectadas da unidade antes de encaixar os módulos de interface de comunicação nos slots 1 ou 2, para evitar danos ao barramento interno.
• Vias de resfriamento do invólucro: Mantenha uma distância física mínima e desobstruída de 50 mm acima e abaixo do bloco do módulo para facilitar o fluxo de ar adequado por convecção passiva dentro do painel local.
• Inicialização do sistema operacional: Este módulo central é fornecido completamente sem software operacional. Você deve compilar e carregar a respectiva imagem do sistema de execução usando o software Freelance Engineering versão 2013 ou posterior durante a primeira implantação.

Conformidade e certificações
