Descrição

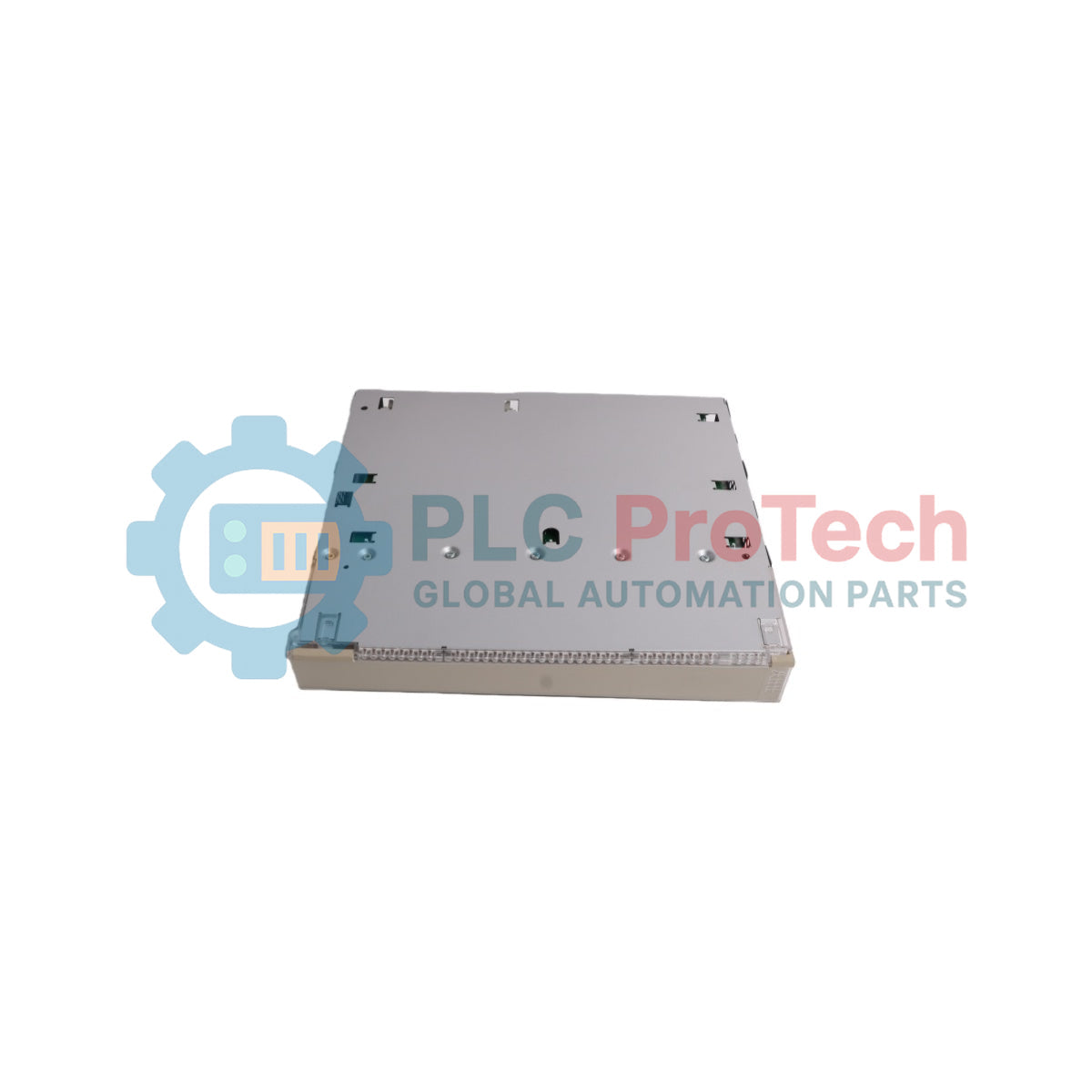

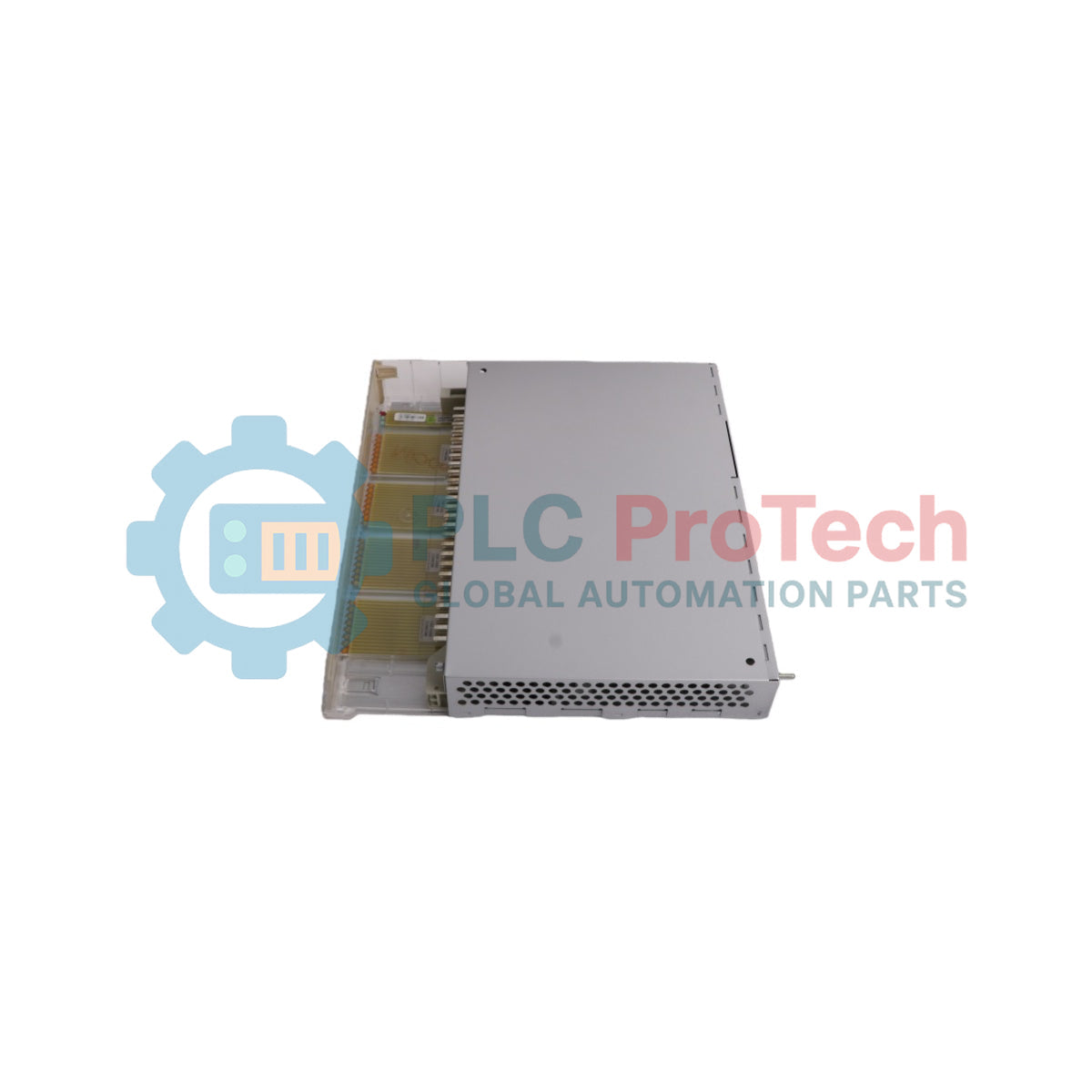

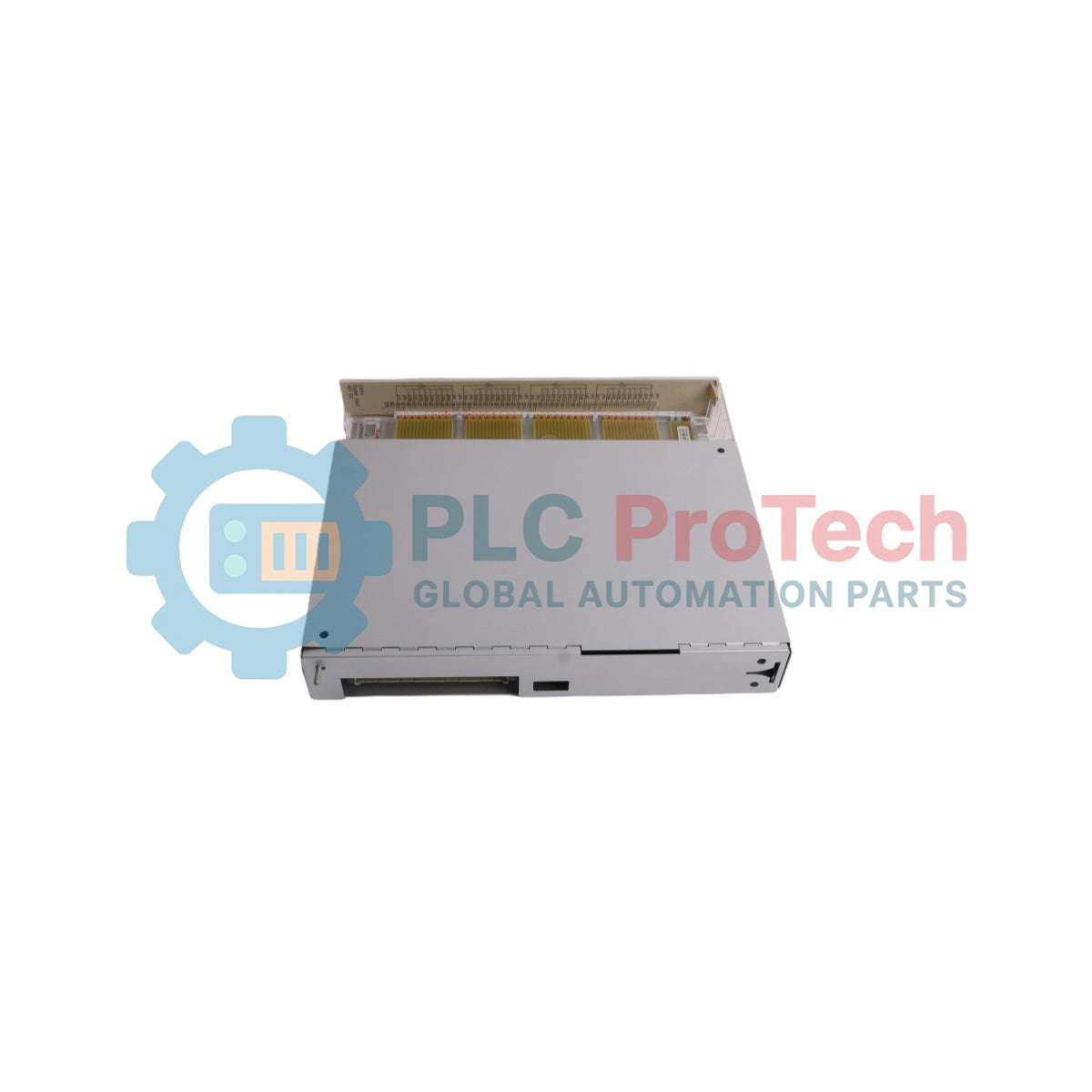

O ABB DI651 3BHT300026R1 é um módulo de entrada digital de alta densidade desenvolvido para aplicações de automação industrial em sistemas de controle ABB. Este módulo foi projetado para fazer a interface entre dispositivos de sinais binários, como interruptores, botões de pressão e sensores de proximidade, e a arquitetura do sistema de controle, convertendo estados de tensão em campo em dados digitais confiáveis para a execução de processos.

Como componente integrante da infraestrutura de controle, o módulo DI651 oferece recursos robustos de aquisição de sinais em vários canais independentes. Seu projeto de circuito garante a detecção estável dos limiares de tensão e protege a lógica interna do controlador contra ruídos elétricos externos ou distúrbios transitórios originados no ambiente industrial.

A unidade possui conexões de terminais plugáveis para facilitar a fiação e a montagem do painel, permitindo procedimentos eficientes de manutenção e substituição durante o ciclo de vida do sistema. Seu formato padronizado permite a integração direta em painéis de automação existentes, juntamente com hardware de E/S compatível e estruturas de backplane.

Recursos

• Processamento de sinais digitais de alta densidade para monitoramento de entradas multicanais
• Projetado para integração perfeita com plataformas de automação e controle ABB
• Entradas opticamente isoladas para proteger os componentes eletrônicos do sistema contra distúrbios elétricos no lado de campo
• Indicadores LED de status padronizados no painel frontal para diagnóstico rápido em nível de canal
• Arquitetura de bloco de terminais plugável para instalação e manutenção simplificadas
• Ampla tolerância à temperatura de operação, adequada para painéis de controle industriais padrão

Aplicações

• Automação de fabricação discreta e linhas de montagem
• Sistemas de controle de processos em plantas químicas e petroquímicas
• Infraestrutura de monitoramento de geração e distribuição de energia
• Automação de instalações de tratamento de água e águas residuais
• Intertravamentos de sistemas de movimentação de materiais e transportadores

Especificações técnicas

Conexões / Interfaces

Diretrizes de instalação

1. Verifique o número da peça e o código de pedido 3BHT300026R1 com a documentação de engenharia do sistema antes da instalação.
2. Certifique-se de que todas as fontes de alimentação associadas do painel e as fontes de tensão de campo estejam totalmente desenergizadas e bloqueadas.
3. Inspecione o invólucro do módulo, os pinos do conector do backplane e os blocos de terminais quanto a sinais de danos no transporte ou contaminação.
4. Fixe o módulo firmemente no trilho de montagem ou no slot de backplane designado dentro do painel de controle.
5. Conecte a fiação dos sensores de campo aos blocos de terminais apropriados de acordo com o diagrama de fiação do sistema.
6. Restabeleça a alimentação do painel e verifique a comunicação correta e o status das entradas por meio da estação de trabalho de engenharia.
