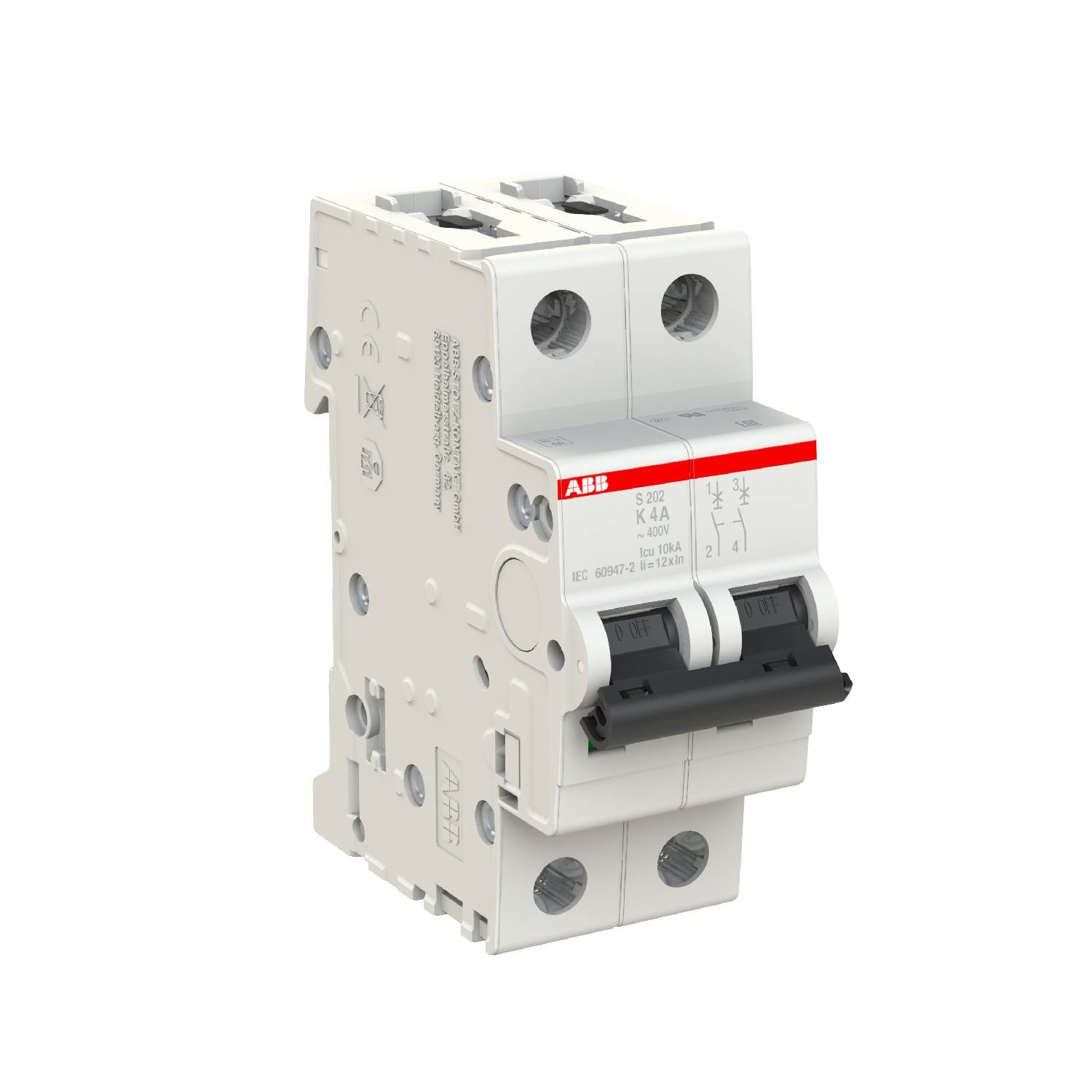

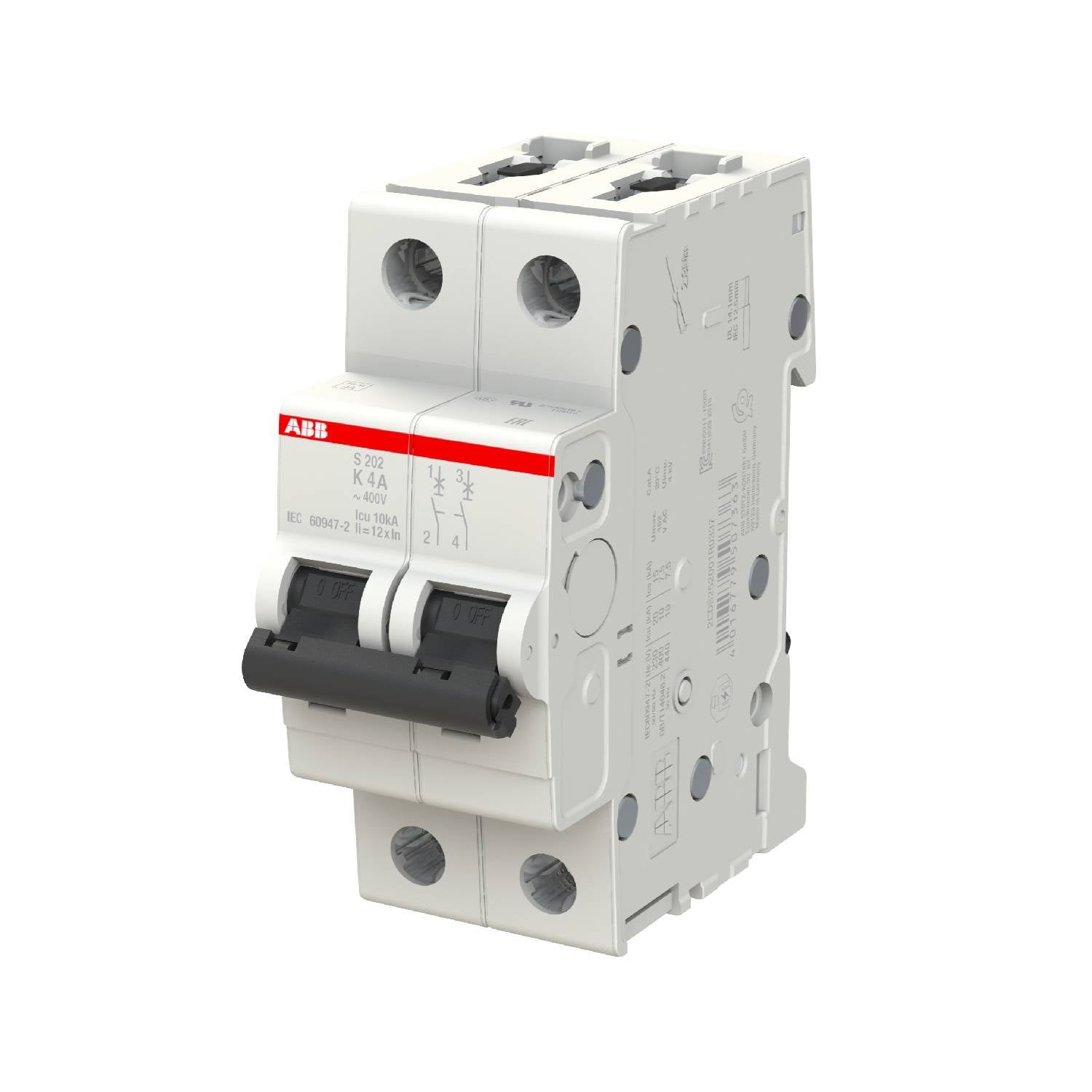

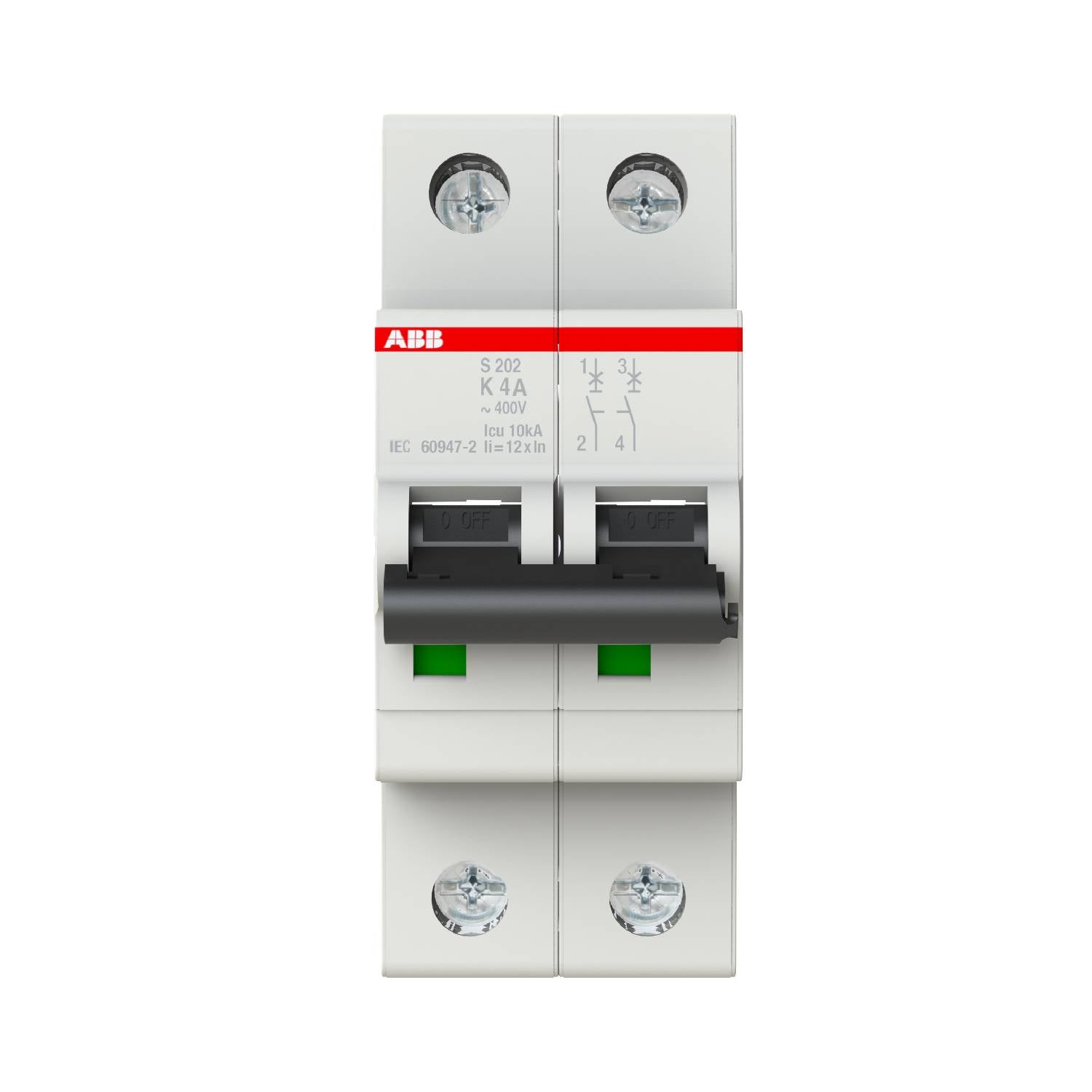

ABB S202-K4 2CDS252001R0337 S200 Disjuntor miniatura

SKU S202-K4 2CDS252001R0337

Em estoque

12-month warranty
Free returns within 30 days

Fabricante: ABB
Nº do Produto: S202-K4 2CDS252001R0337
País de origem:Alemanha
Tipo de Produto: Disjuntor miniatura
Pagamento: T/T, Western Union
Peso: 224g
Dimensões: 69 mm x 88 mm x 35 mm (A x W x P)
Porto de embarque: Xiamen
Garantia: 12 meses

Descrição

O conjunto elétrico S202-K4, com ID do produto 2CDS252001R0337, é um disjuntor miniatura de 2 polos e limitador de corrente, projetado para o gerenciamento de sobrecorrentes e falhas de curto-circuito em redes de distribuição de energia. Este dispositivo incorpora dois mecanismos de ativação alternativos: um mecanismo de disparo térmico temporizado para proteção específica contra sobrecargas e um mecanismo de disparo magnético eletromecânico para mitigação rápida de curtos-circuitos. Integrado à linha de produtos S200, apresenta uma curva característica K otimizada para proteger os circuitos ao mesmo tempo que suporta correntes de partida indutivas sem disparos indevidos. É adequado para aplicações em infraestruturas residenciais, comerciais e industriais diversas.

Recursos

Incorpora um conjunto mecânico de dois polos para proteção elétrica isolada de múltiplas linhas.
Configurado com uma curva característica de disparo do tipo K para gerenciar correntes de partida elevadas específicas de motores e cargas indutivas.
Oferece funções térmica e magnética duplas, protegendo contra sobrecargas prolongadas e eventos de curto-circuito.
Emprega um projeto limitador de corrente para restringir a energia de falha elétrica que passa pelo circuito a jusante.
Possui uma configuração de terminal com elevação cilíndrica bidirecional à prova de falhas para conexões de fiação verificadas.
Equipado com um atuador de alavanca que indica claramente a posição dos contatos: Ligado em vermelho/Desligado em verde.

Aplicações

Proteção de redes de ramificação de motores indutivos industriais e cargas de máquinas.
Conjuntos de painéis elétricos comerciais de baixa tensão e configurações de distribuição de energia.
Subcircuitos de ramificação residenciais que exigem proteção especializada contra sobrecorrentes de alta corrente de partida.

Informações para pedido

Parâmetro	Valor
Tipo de produto estendido	S202-K4
ID do produto	2CDS252001R0337
EAN	4016779507363
Unidades do nível 1 da embalagem	caixa com 5 peças

Especificações técnicas

Parâmetro	Especificação
Fabricante	ABB
ID do produto	2CDS252001R0337
Tipo de produto estendido	S202-K4
Descrição do catálogo	Disjuntor em miniatura-S200-2P-4A-K-(CA) 6 KA
Número de polos protegidos	2
Número de polos	2P
Característica de disparo	K
Corrente nominal (In)	4 A
Tipo de tensão de entrada	CA/CC
Tensão operacional nominal	de acordo com IEC 60947-2 440 V CA
Frequência nominal (f)	50 / 60 Hz
Capacidade nominal de curto-circuito	(CA) 6 kA, (CC) 6 kA
Capacidade nominal de interrupção de curto-circuito máxima (Icu)	(230 V CA) 20 kA, (400 V CA) 10 kA, (440 V CA) 10 kA
Capacidade nominal de interrupção de curto-circuito em serviço (Ics)	(230 V CA) 15 kA, (400 V CA) 7,5 kA, (440 V CA) 7,5 kA
Tensão nominal de isolamento (Ui)	de acordo com IEC/EN 60664-1 440 V
Tensão suportável nominal de impulso (Uimp)	4 kV
Perda de potência	3,4 W (nas condições nominais de operação por polo 1,7 W)
Classe de limitação de energia	3
Resistência elétrica	20000 ciclos CA
Resistência mecânica	20000 ciclos
Material do invólucro	Grupo de isolação II, RAL 7035
Grau de proteção	IP20, IP40 (invólucro com tampa IP40)
Grau de poluição	3
Temperatura do ar ambiente	Operação -25 ... +55 degC, armazenamento -40 ... +70 degC
Largura em número de espaços modulares	2
Largura líquida do produto	35 mm
Altura líquida do produto	88 mm
Profundidade / comprimento líquido do produto	69 mm
Peso líquido do produto	0,224 kg

Diretrizes de instalação

Instalação em trilho DIN: Monte diretamente em trilhos de montagem TH35-15 (35 x 15 mm) ou TH35-7,5 (35 x 7,5 mm), de acordo com as normas IEC 60715.
Posição de montagem: Permite qualquer orientação física durante a instalação no painel.
Fiação dos terminais: Desencape os fios em um comprimento de 12,5 mm e aperte usando uma chave de fenda Pozidriv 2 com um torque nominal de 2,8 N-m.
Conexão da fonte de alimentação: A configuração arbitrária da interface de conexão da fonte de alimentação é totalmente compatível.

Conformidade e certificações

Declaração de Conformidade - CE: 2CDK403001D0607
Declaração de Conformidade - UKCA: 9AKK108467A5053
Órgãos de certificação: EN, IEC, UL
Normas: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077

FAQ

Qual é a função dos mecanismos de disparo duplo no dispositivo?

O dispositivo possui um mecanismo de disparo térmico retardado para gerenciar parâmetros de sobrecarga e um mecanismo magnético eletromecânico para proteção contra curto-circuito.

Qual é a especificação de torque necessária para a instalação do terminal?

As conexões dos terminais devem ser fixadas usando um torque de aperto de 2.8 N-m.

O dispositivo permite uma entrada de alimentação arbitrária?

Sim, a orientação da conexão da fonte de alimentação no dispositivo é completamente arbitrária.
