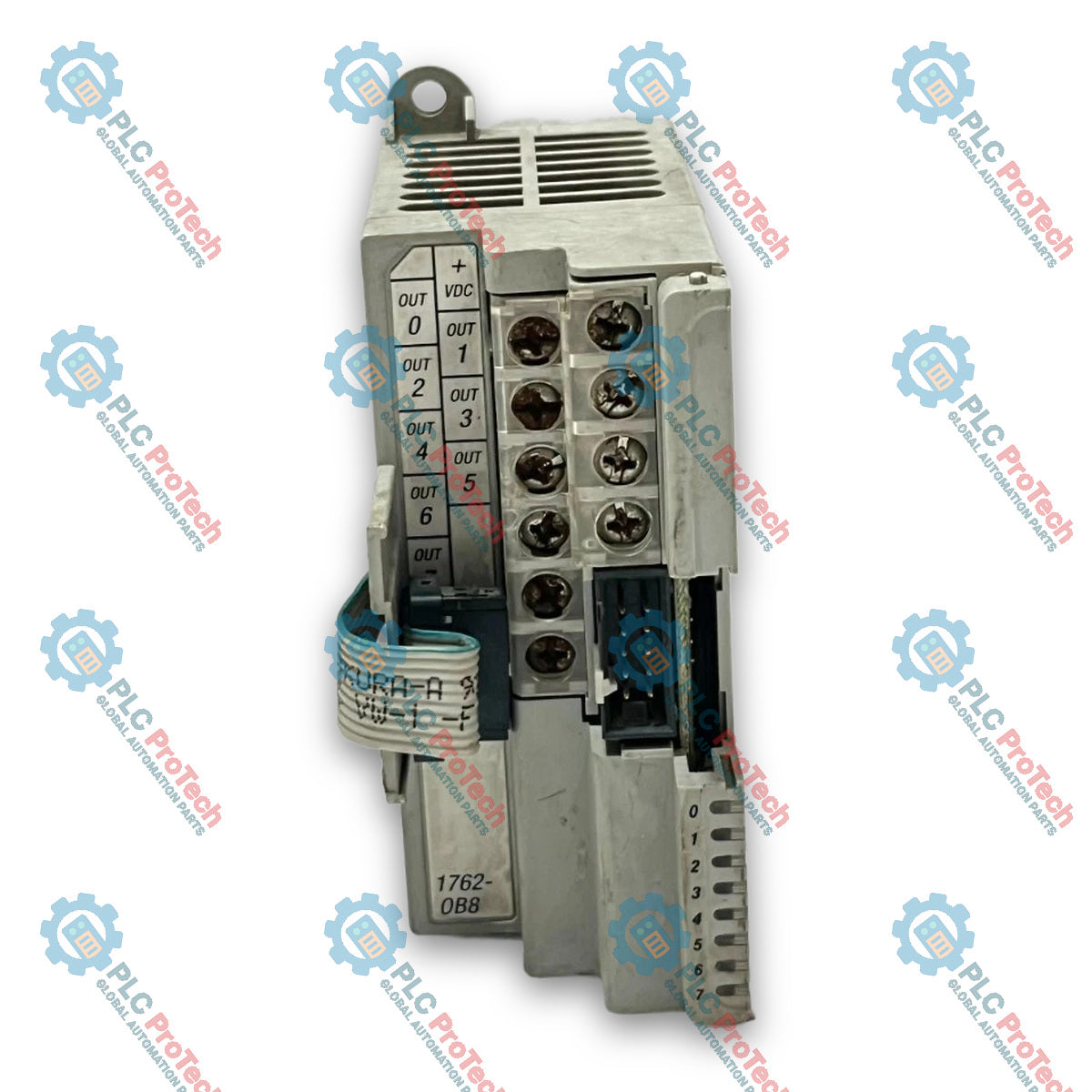

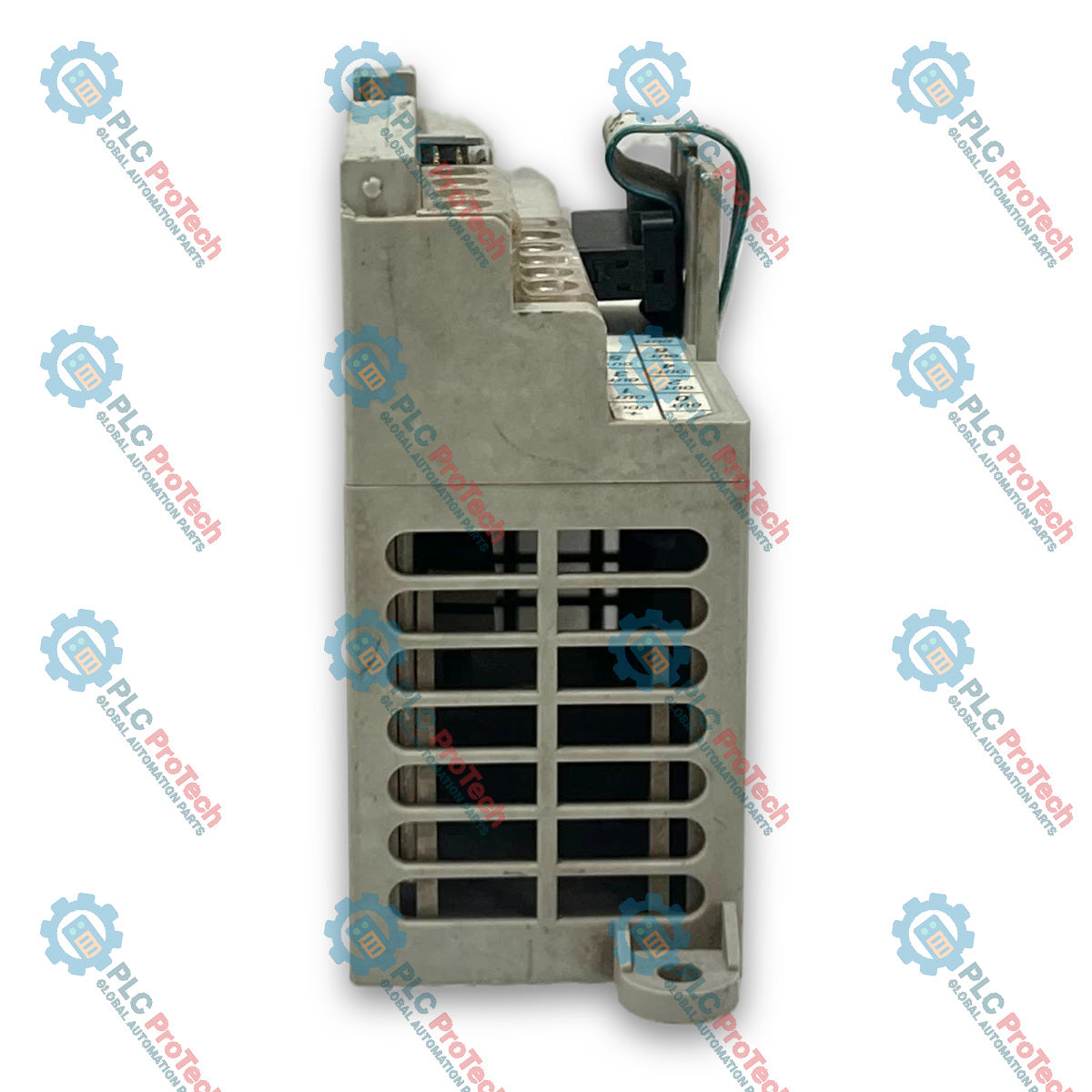

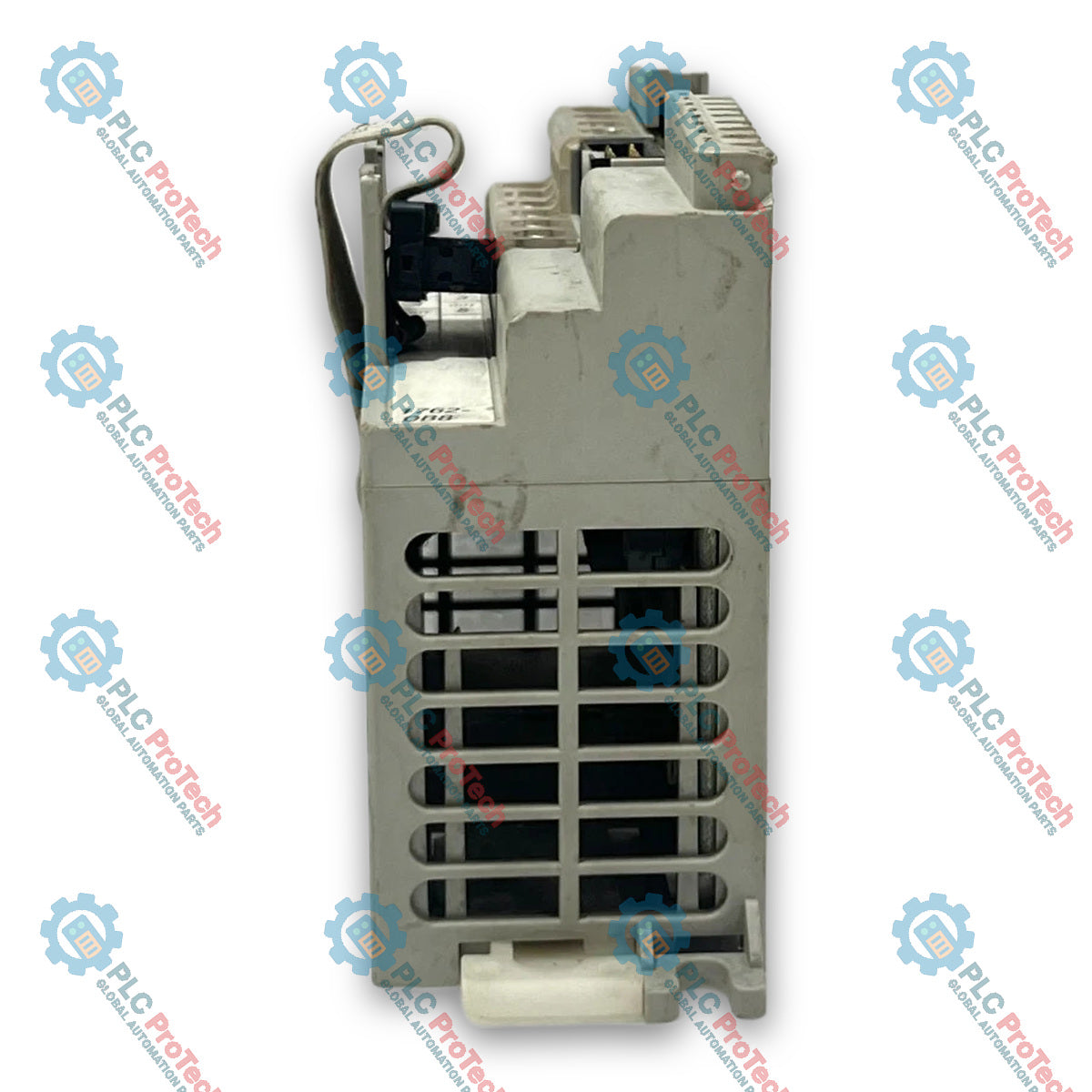

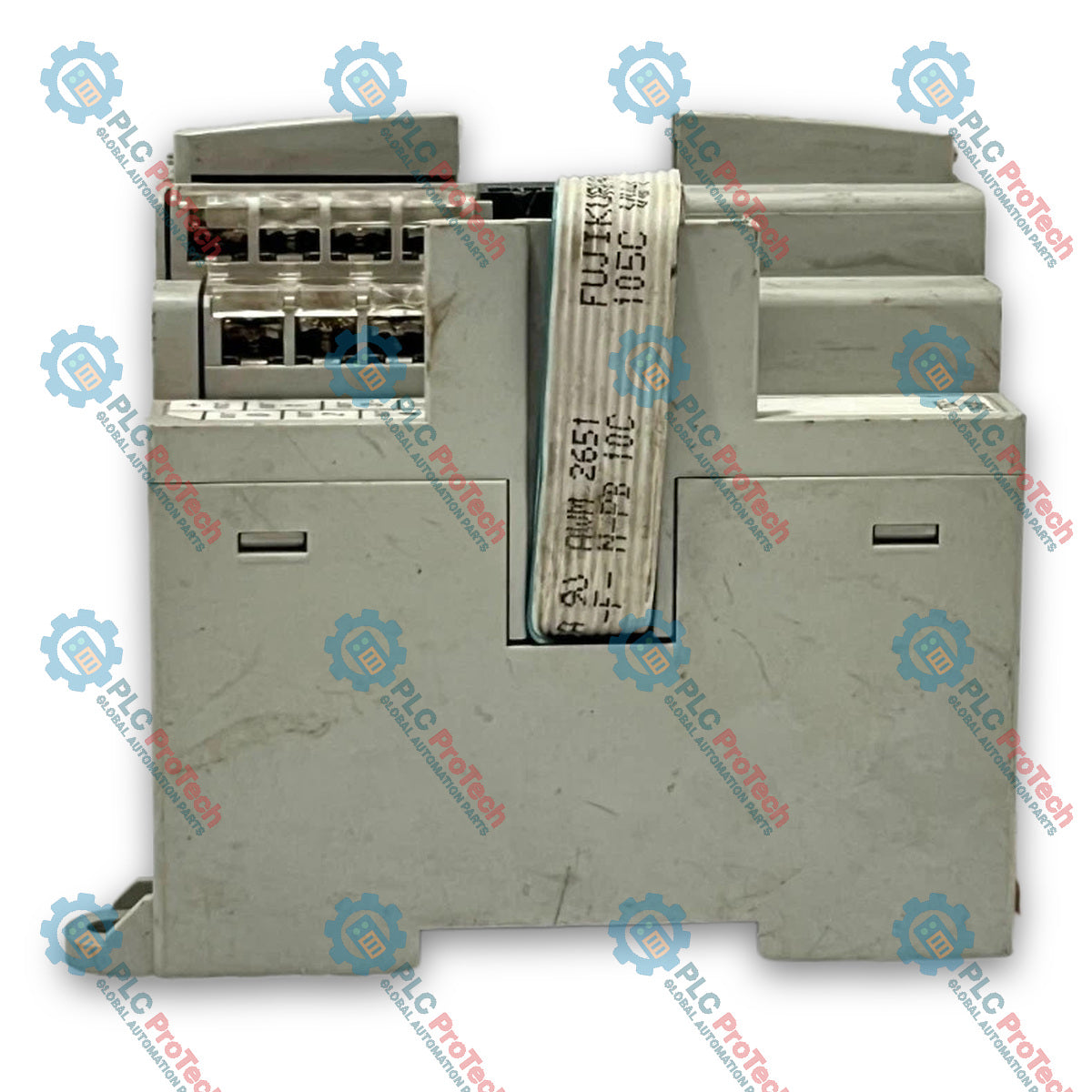

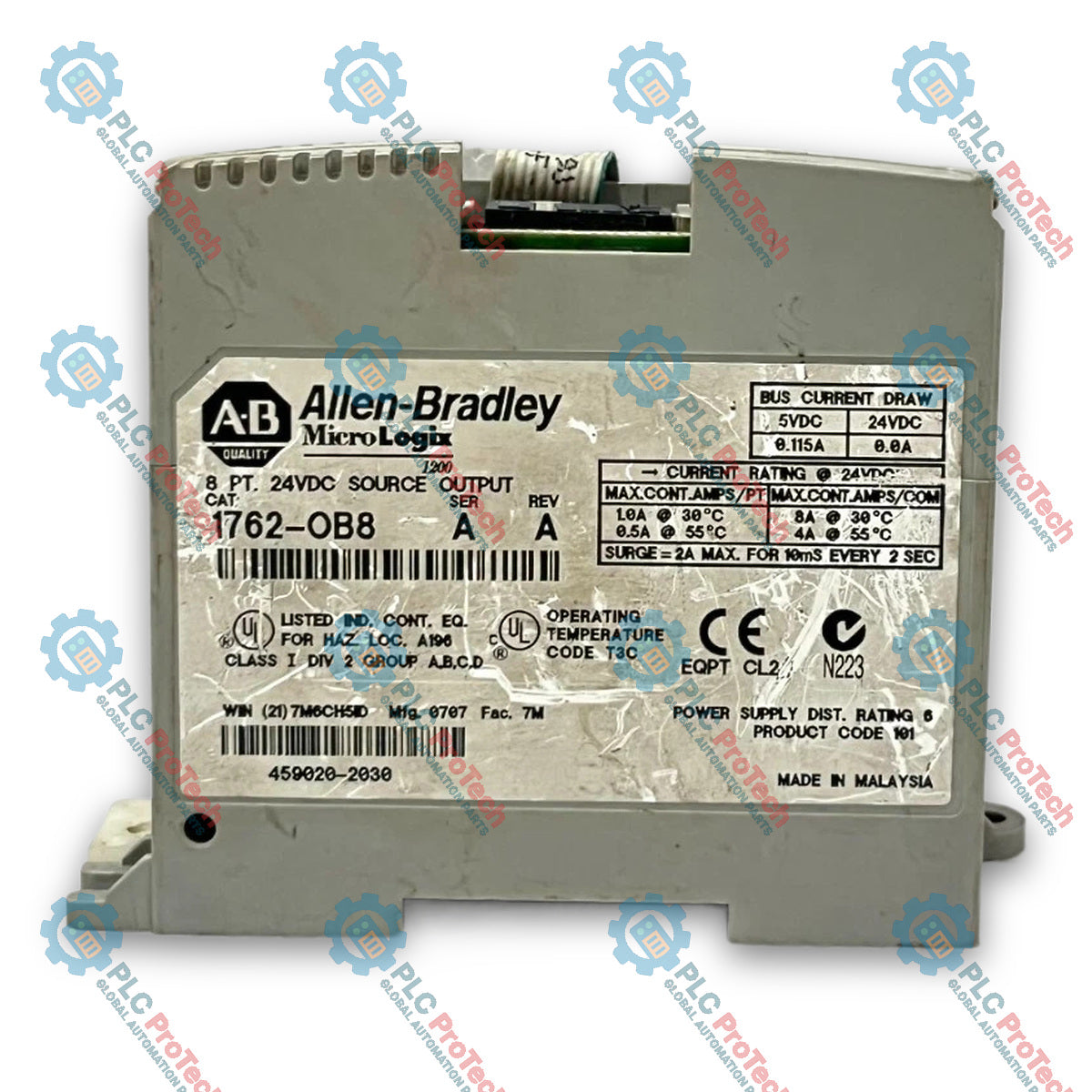

Módulo de saída CC digital de estado sólido MicroLogix 1200 1762-OB8 da Allen-Bradley

Descrição

O Allen-Bradley 1762-OB8 é um módulo de expansão de saída digital de estado sólido de 8 pontos, 24 V CC, com fornecimento de corrente, desenvolvido para o sistema de controlador lógico programável MicroLogix 1200. Ele amplia a capacidade de saída discreta do controlador, permitindo a comutação direta de cargas CC de estado sólido em aplicações de automação industrial, controle de processos e controle de máquinas.

O módulo opera com uma fonte de campo nominal de 24 V CC (faixa de tensão operacional de 5 a 265 V CA ou de 5 a 125 V CC) e faz interface direta com o controlador por meio do barramento de expansão. Com saídas de estado sólido baseadas em transistores, o 1762-OB8 oferece capacidade de comutação de alta velocidade, com atrasos máximos de sinal de 0,1 ms para ligar e 1,0 ms para desligar. Seu gabinete robusto de estilo aberto suporta choque operacional de até 30G e vibração de 5G a 500 Hz, tornando-o adequado para ambientes exigentes de controle industrial.

Recursos

• 8 saídas de estado sólido com fornecimento de corrente: Oferece 8 canais de pontos de saída de 24 V CC com fornecimento de corrente para acionar cargas CC.
• Resposta rápida do sinal: Alcança um atraso máximo de 0,1 ms para ligar e de 1,0 ms para desligar sob cargas resistivas.
• Alta capacidade de corrente térmica: Suporta até 1,0 A de corrente contínua por ponto e 8,0 A por módulo a 86 degF (30 degC), passando para 0,5 A por ponto e 4,0 A por módulo a 131 degF (55 degC).
• Indicadores de status integrados: Equipado com 1 indicador verde de funcionamento e 4 indicadores vermelhos de erro para exibição do status em tempo real e diagnóstico do módulo.
• Consumo eficiente de energia: Consome uma corrente máxima de barramento de 115 mA a 5 V CC (0,575 W) do barramento MicroLogix.
• Projeto mecânico robusto: Classificado para choque operacional de 30G e vibração de 5G a 500 Hz.

Aplicações

• Controla solenoides de 24 V CC, luzes piloto, acionadores de pequenos motores CC e relés auxiliares.
• Sinalização de pulsos de alta velocidade e circuitos de controle discreto que exigem tempos de resposta de ativação na ordem de microssegundos.
• Expansão de cargas discretas para plataformas de controlador MicroLogix 1200 em sistemas de embalagem, movimentação de materiais e montagem automatizada.

Especificações técnicas

Geral

Especificações elétricas

Desempenho e condições ambientais

Diretrizes de instalação

1. Desligue a alimentação principal do sistema do controlador MicroLogix e dos circuitos externos de E/S antes de instalar ou remover módulos.
2. Monte o módulo horizontalmente em um trilho DIN padrão de 35 mm ou na superfície do painel, mantendo pelo menos 50 mm (2 pol.) de folga em todos os lados para o resfriamento por convecção.
3. Conecte firmemente o cabo de fita de expansão ao controlador adjacente ou ao conector de barramento do módulo de E/S 1762, verificando se a trava do barramento está devidamente encaixada.
4. Passe a alimentação da saída de 24 VCC e a fiação das cargas separadamente da alimentação da rede CA e dos condutores de motores de alta tensão para minimizar o ruído elétrico.
5. Conecte diodos externos de supressão de surtos (como o 1N4004) diretamente em paralelo com cargas CC indutivas para proteger os circuitos de saída de estado sólido contra transientes de tensão de comutação.
6. Remova a proteção contra detritos da parte superior do módulo após concluir a perfuração do painel e a fiação, para evitar o acúmulo de calor.
