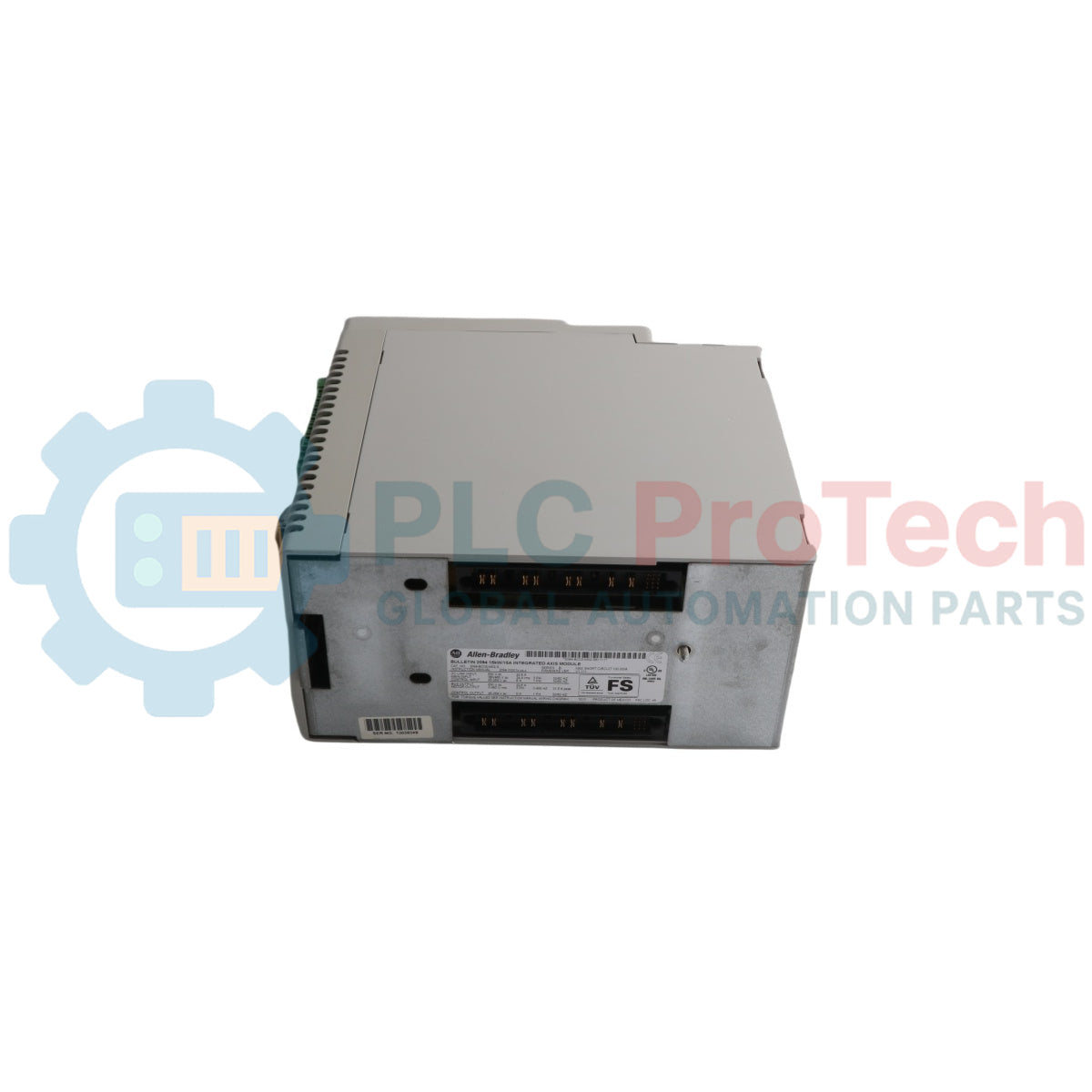

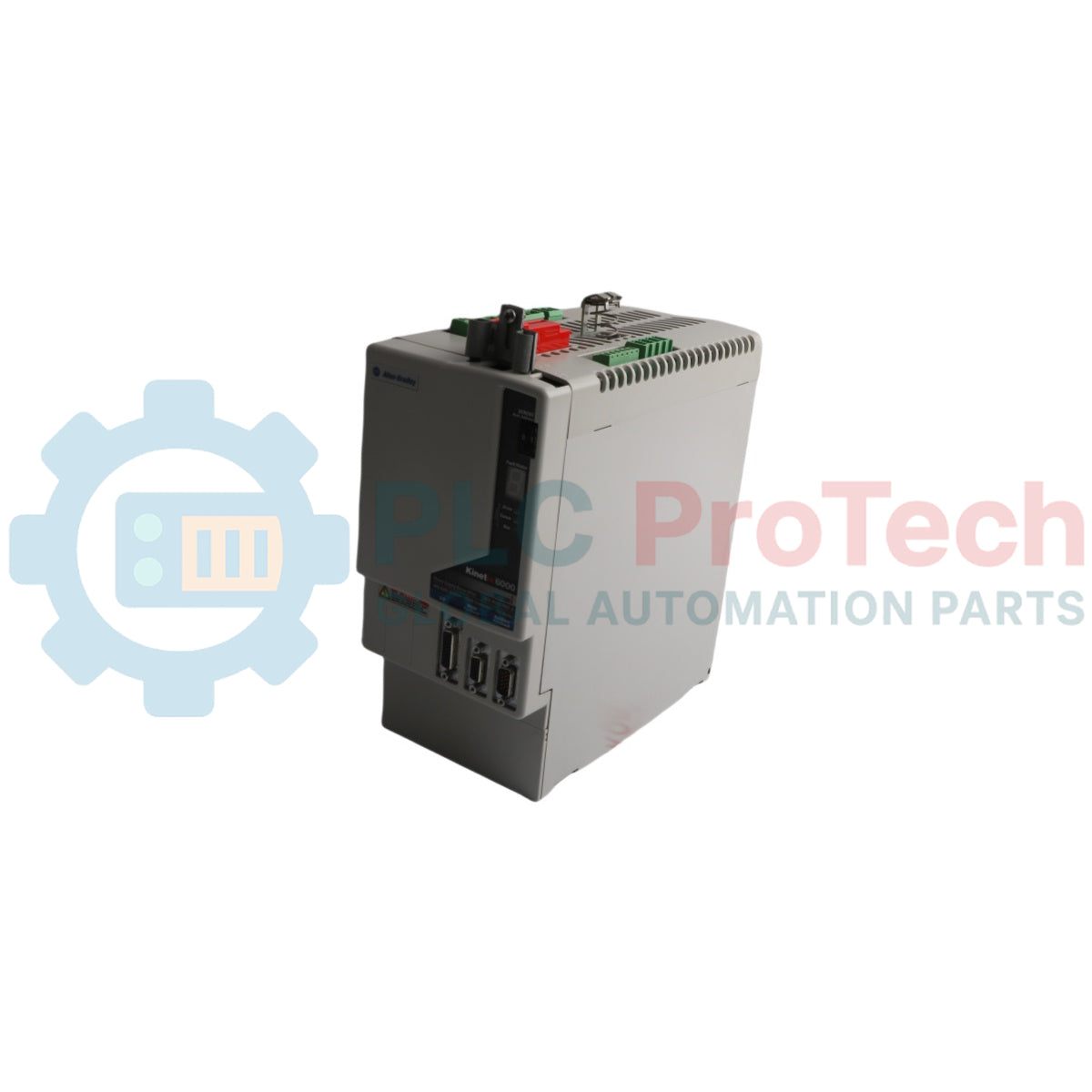

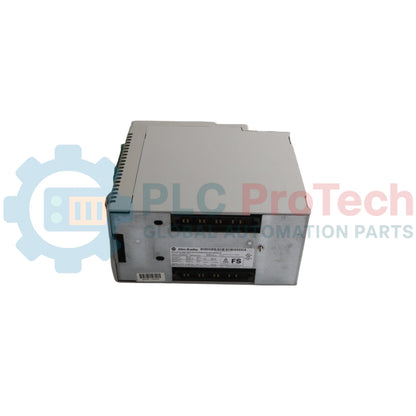

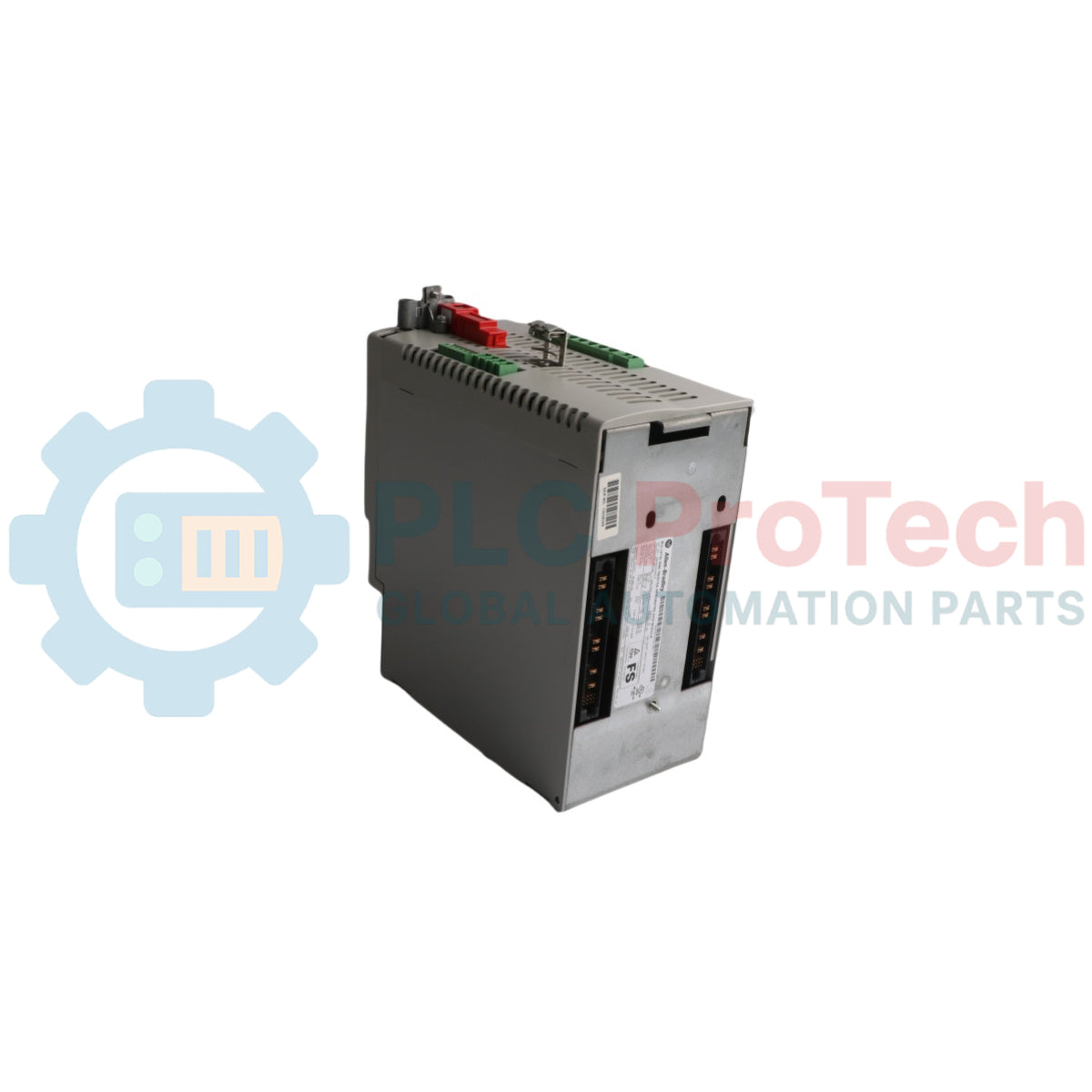

Allen-Bradley 2094-BC02-M02-M módulo integrado de alimentação de eixo Kinetix 6200

SKU 2094-BC02-M02-M

Em estoque

12-month warranty
Free returns within 30 days

Fabricante: Allen-Bradley
Nº do Produto: 2094-BC02-M02-M
Origin Estados Unidos
Tipo de Produto: Módulo de Potência de Eixo Integrado
Código de barras: 8537101190
Pagamento: T/T, Western Union
Peso: 5.9 kg
Dimensões: 300 mm x 135 mm x 302 mm (A x L x P)
Porto de embarque: Xiamen
Garantia: 12 meses

Product Description

Descrição

O 2094-BC02-M02-M é um Módulo de Potência de Eixo Integrado Kinetix 6200 que combina circuitos de conversor e inversor em um único conjunto de acionamento. Ele opera com alimentação de entrada de classe 400 V CA e foi projetado para funcionar com um módulo de controle.

O módulo fornece controle de movimento integrado para aplicações de servomotores e acionamentos. Sua arquitetura de segurança integrada é compatível com as funções Torque Seguro Desligado e Monitoramento de Velocidade Segura, sem exigir um monitor de segurança externo separado.

O Módulo de Eixo Integrado pode operar com módulos de eixo Kinetix 6200 e com o sistema integrado de motor-acionamento Kinetix 600M. As informações técnicas fornecidas também identificam a compatibilidade com aplicações de migração de servodrives Kinetix 6000.

O módulo é compatível com a arquitetura de movimento baseada em SERCOS e com a integração à rede EtherNet/IP. As funções de diagnóstico exibem mensagens de falha para auxiliar na solução de problemas e na manutenção do sistema.

Recursos

Circuitos integrados de conversor e inversor
Projetado para um módulo de controle
Monitor integrado de velocidade segura
Modo de operação Torque Seguro Desligado
Monitoramento da velocidade máxima segura
Monitoramento da aceleração máxima segura
Monitoramento de direção segura
Monitoramento de velocidade zero
Controle do interruptor de habilitação
Monitoramento e controle de porta
Proteção contra curto-circuito do motor em estado sólido
Display de diagnóstico de mensagens de falha
Construção modular do sistema de acionamento
Compatível com sistemas integrados de motor-acionamento Kinetix 600M

Aplicações

Sistemas de movimento servo multieixos
Máquinas de produção automatizadas
Equipamentos de embalagem e movimentação de materiais
Controle de movimento de máquinas-ferramenta
Máquinas de impressão e conversão
Sistemas de posicionamento de linhas de montagem
Operações de manutenção monitoradas quanto à segurança
Projetos de migração de sistemas de acionamento Kinetix 6000

Especificações Técnicas

Geral

Parâmetro	Especificação
Fabricante	Allen-Bradley
Número da Peça	2094-BC02-M02-M
Linha de Produtos	Kinetix 6200
Tipo de Produto	Módulo de Potência de Eixo Integrado
UPC	884951092518
Peso	13,00 lb (5,90 kg)
Requisito do módulo de controle	Um módulo de controle

Elétrica

Parâmetro	Especificação
Tensão nominal	400/460 V CA
Entrada nominal do inversor	360-480 V CA, trifásica
Corrente de saída	15 A
Potência de saída nominal	6,6 kW
Saída da seção do conversor	15 kW
Capacitância máxima do barramento	8955 microfarads
Dissipação de potência	36-75 W
Dissipação de calor da seção do conversor	44 W com carga de 20%
Dissipação de calor da seção do inversor	72 W com carga de 40%

Condições ambientais e instalação

Parâmetro	Especificação
Temperatura de operação	0-50 °C (32-122 F)
Folga de instalação	80 mm (3,10 pol.)
Profundidade mínima do gabinete	302 mm (11,9 pol.)

Proteção do circuito

Parâmetro	Especificação
Corrente de falha máxima disponível com proteção por fusível	200.000 A
Corrente de falha máxima disponível com proteção por disjuntor	65.000 A
Fusível da entrada de controle	FNQ-R-10, 10 A
Fusível alternativo da entrada de controle	FNQ-R-7.5, 7,5 A
Disjuntor bipolar recomendado	1492-SPM2D060
Disjuntor unipolar recomendado	1492-SPM1D150
Fusível recomendado do barramento CC	FWJ-40A
Fusível alternativo do barramento CC	A70QS40-4

Filtro de linha CA

Parâmetro	Especificação
Filtro de linha CA recomendado	2090-XXLF-X330B
Tensão de entrada do filtro	500 V CA
Frequência do filtro	50/60 Hz
Corrente do filtro	30 A a 50 °C
Peso do filtro	2,7 kg (5,9 lb)

Diretrizes de instalação

Instale o módulo com a proteção especificada do circuito de derivação.
Mantenha uma folga de instalação de pelo menos 80 mm (3,10 pol.).
Use um gabinete com profundidade mínima de 302 mm (11,9 pol.).
Selecione o fusível da entrada de controle de acordo com a configuração especificada do circuito.
Aplique o fusível recomendado do barramento CC quando for necessária a proteção do barramento CC.
Use o filtro de linha CA especificado quando for necessária a filtragem da linha.
Verifique se a tensão de alimentação permanece dentro da faixa especificada de 360-480 V CA, trifásica.
Providencie ventilação adequada do painel para operação entre 0 e 50 °C.
Confirme que a corrente de falha disponível não excede a capacidade nominal especificada do fusível ou disjuntor.
Siga os procedimentos de instalação Kinetix aplicáveis para aterramento, fiação de alimentação e fixação do módulo de controle.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Qual é a tensão de entrada compatível com o módulo?

O módulo é compatível com uma entrada nominal de acionamento de 360 a 480 V CA, trifásica.

Qual é a potência nominal de saída do conversor?

A seção do conversor tem uma potência nominal de saída de 15 kW.

Quais funções de segurança estão integradas?

O módulo é compatível com Desligamento Seguro de Torque, Monitoramento Seguro de Velocidade, Monitoramento Seguro de Direção e Monitoramento de Velocidade Zero.

Qual é o espaçamento necessário para a instalação?

É especificado um espaçamento mínimo de instalação de 80 mm.

Qual é a faixa de temperatura de operação?

A faixa de temperatura de operação especificada é de 0 a 50 °C.
