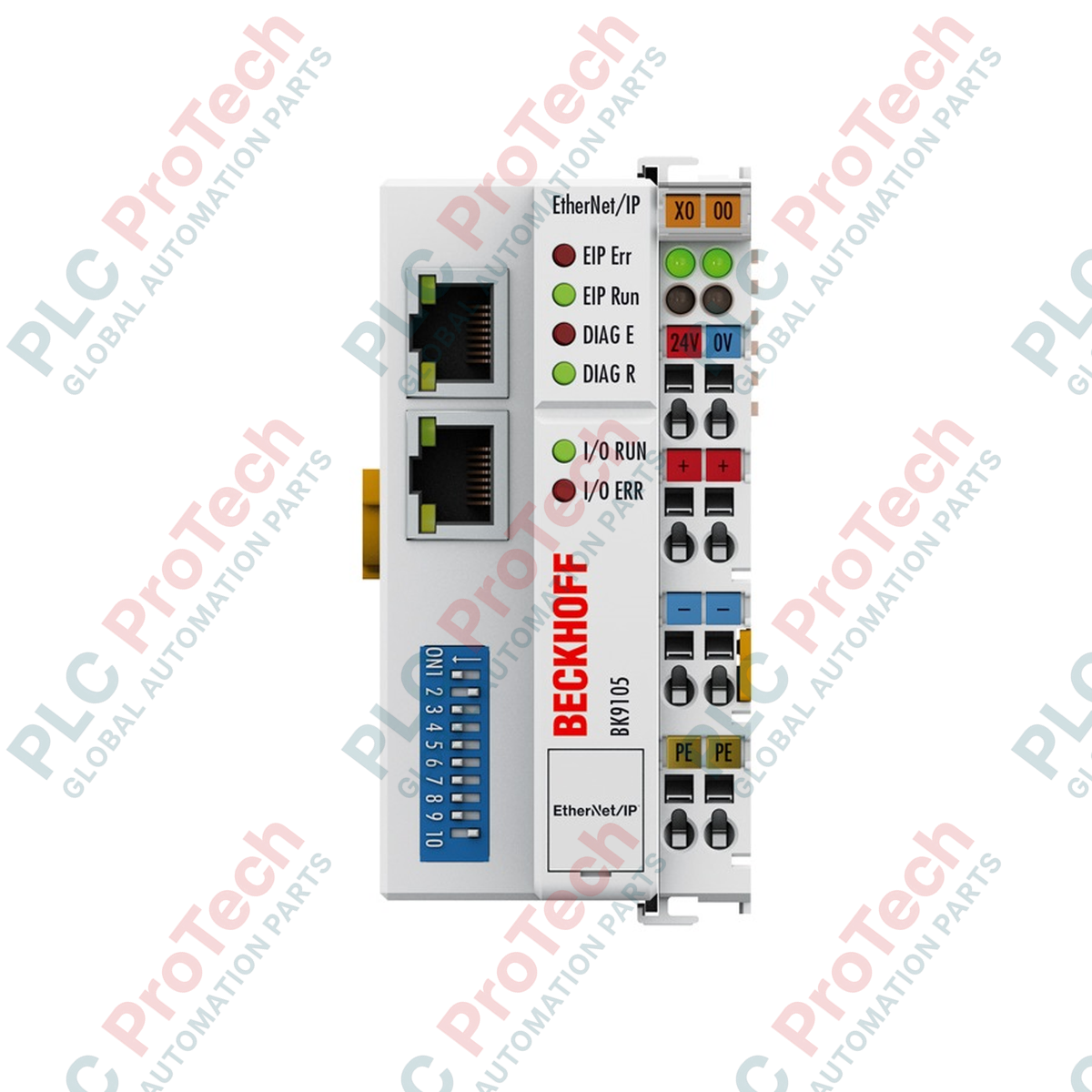

BECKHOFF BK9105 Acoplador de barramento EtherNet/IP

Descrição

O BECKHOFF BK9105 é um acoplador de barramento EtherNet/IP projetado para conectar redes EtherNet/IP aos terminais de barramento modulares Beckhoff. Atuando como estação principal de um bloco de terminais eletrônico, o acoplador converte telegramas do sistema de fieldbus de nível superior em sinais no nível de bits dos terminais de barramento internos. O BK9105 possui um switch integrado de 2 canais com duas interfaces RJ45, permitindo a implementação de topologias em linha sem a necessidade de switches externos adicionais.

Este acoplador de barramento suporta diretamente até 64 terminais de barramento, que podem ser expandidos para até 255 terminais usando a tecnologia de extensão K-bus. Ele gerencia até 492 bytes de dados de entrada e 492 bytes de dados de saída via EtherNet/IP. A configuração e a parametrização das estações de E/S conectadas são gerenciadas por meio do software de configuração KS2000 ou pelo controlador usando ferramentas de configuração padrão. A unidade é alimentada por uma fonte de 24 V CC e fornece corrente interna ao K-bus para alimentar os terminais do sistema conectados.

Recursos

• Conecta redes EtherNet/IP a terminais de barramento modulares BECKHOFF
• Switch integrado de 2 canais com 2 portas RJ45 para topologias de cabeamento em linha e estrela
• Suporta nativamente até 64 terminais de barramento, expansível para até 255 terminais por meio da extensão K-bus
• Comunicação de dados de processo de até 492 bytes de entrada e 492 bytes de saída
• Detecção automática de taxas de transmissão de 10/100 Mbit/s
• Configurável por meio do software KS2000
• Isolamento elétrico entre contatos de alimentação, tensão de alimentação e interfaces de fieldbus

Aplicações

• Arquiteturas distribuídas de automação industrial e controle de máquinas
• Construção modular de máquinas que exige expansão flexível de E/S via EtherNet/IP
• Integração de nós de rede EtherNet/IP para conjuntos de sensores/atuadores digitais e analógicos
• Linhas de automação de processos e fábricas que utilizam topologias Ethernet em linha ou estrela

Especificações técnicas

Geral

Comunicação e Fieldbus

Capacidade de terminais e E/S

Elétrica

Mecânica e ambiental

Diretrizes de instalação

1. Certifique-se de que todas as fontes de alimentação estejam desligadas e isoladas antes de iniciar qualquer trabalho de instalação ou fiação.
2. Verifique se o trilho de montagem está instalado com segurança e sem detritos.
3. Monte o acoplador de barramento BECKHOFF BK9105 no trilho DIN, encaixando-o na posição de acordo com as diretrizes do layout mecânico.
4. Conecte os terminais de barramento downstream na sequência correta, garantindo que as conexões K-bus e os contatos de alimentação travem corretamente.
5. Conecte a fonte de alimentação de 24 V CC e o aterramento do sistema aos terminais designados, verificando os níveis de tensão e a polaridade.
6. Conecte os cabos Ethernet às portas RJ45 para integração à rede EtherNet/IP.
7. Ligue o sistema e verifique o status operacional por meio dos LEDs de diagnóstico antes de configurar a rede.
