Descrição

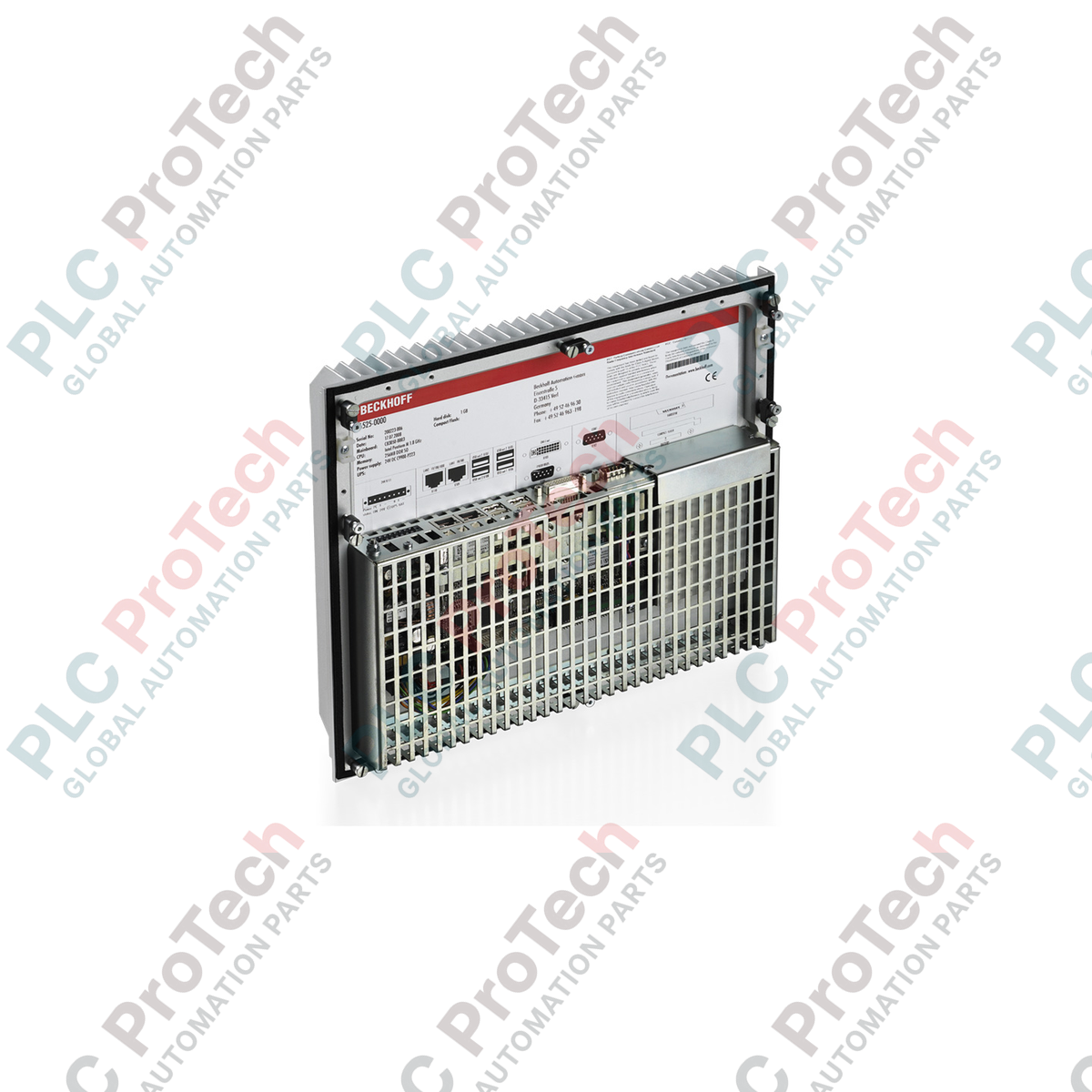

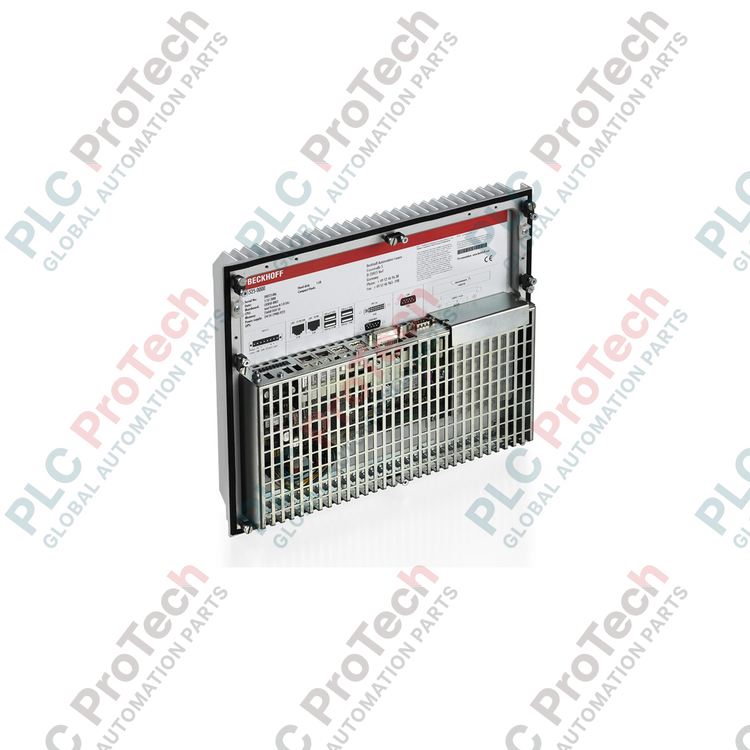

Projetado para integração direta nas paredes de gabinetes de controle ou nas placas traseiras de carcaças de controle, o Beckhoff C6525-0060 oferece computação industrial sem ventilador e de alto desempenho para arquiteturas de automação exigentes. Este PC industrial compacto utiliza uma configuração com dissipador de calor passivo externo, que dissipa o calor para fora do gabinete de controle e permite que a unidade mantenha velocidades ideais do processador sem precisar de manutenção de ventiladores. Equipado com uma placa-mãe Beckhoff de 3,5 polegadas e alimentado por um processador Intel Celeron G3900TE de dois núcleos, este IPC é otimizado para tarefas de controle que utilizam o software de automação TwinCAT.
Principais recursos
-
Gerenciamento térmico com dois compartimentos: As aletas de resfriamento externas dissipam o calor para fora do gabinete, protegendo os componentes eletrônicos internos.
-
Construção de nível industrial: Grau de proteção IP65 na estrutura externa do dissipador de calor e IP20 no chassi interno.
-
Arquitetura de armazenamento robusta: Conta com um slot dedicado para disco rígido ou SSD de 2,5 polegadas e um slot CFast para separar com confiabilidade os dados do sistema operacional e dos projetos.
-
Conectividade integrada abrangente: O layout padrão de interfaces inclui quatro portas USB 3.0, uma porta gráfica DVI, uma interface serial RS232 e duas portas Gigabit Ethernet independentes.
Aplicações
-
Montagem na placa traseira do gabinete de controle: Instalação que economiza espaço e permite que a carga térmica seja dissipada diretamente para fora do painel elétrico.
-
Nós de controle TwinCAT: Plataforma de processamento ideal para aplicações de controle de movimento, PLC e visualização que exigem execução em tempo real.
-
HMI e SCADA em nível de máquina: Nó computacional de alta confiabilidade para interfaces homem-máquina que operam em ambientes industriais agressivos.
Especificações técnicas
| Parâmetro de especificação |
Valor / configuração |
| Fabricante |
Beckhoff Automation |
| Número do modelo |
C6525-0060 |
| Tipo de processador |
Intel Celeron G3900TE, 2,3 GHz, 2 núcleos |
| Nível de desempenho do TwinCAT |
TC2, TC3: 50 |
| Formato da placa-mãe |
Placa-mãe industrial de 3,5 polegadas |
| Memória do sistema |
4 GB de RAM DDR4 (expansível até 32 GB na fábrica) |
| Mídia de armazenamento padrão |
Disco rígido de 320 GB de 2,5 polegadas (SSD/CFast opcional) |
| Slots de expansão de armazenamento |
1 slot para HDD/SSD de 2,5 polegadas, 1 slot CFast |
| Fonte de alimentação |
24 V CC |
| Grau de proteção (externo) |
IP65 (fora do gabinete de controle) |
| Grau de proteção (interno) |
IP20 (dentro do gabinete de controle) |
| Temperatura de operação (externa) |
0 a 45 °C |
| Temperatura de operação (interna) |
0 a 55 °C |
| Dimensões (W x A x P) |
330 x 275 x 82 mm (13 x 10,8 x 3,2 polegadas) |
| Peso da configuração básica |
5,9 kg (13 lbs) |
| Peso de envio (calculado) |
7,0 kg (15,4 lbs) |
Conexões e interfaces
| Tipo de interface |
Quantidade e atribuição física |
| Portas Ethernet |
2 portas RJ45 100/1000BASE-T integradas |
| Interfaces USB |
4 portas USB 3.0 Type-A |
| Interface serial |
1 RS232 (D-sub de 9 pinos) |
| Saída de vídeo |
1 conector DVI-D |
| Entrada de alimentação |
1 bloco de conexão de alimentação de 24 V DC com 3 pinos |
Informações práticas de engenharia
Modelos alternativos e compatibilidade
A série C6525 conta com configurações de placa-mãe altamente modulares. Embora o modelo básico C6525-0060 seja equipado com um processador Intel Celeron G3900TE (nível de desempenho 50), ele pode ser personalizado ou substituído por opções Intel Core i3, i5 ou i7, dependendo da capacidade de cálculo em tempo real necessária para o TwinCAT. Observe que a atualização para processadores Core de categoria superior pode elevar o nível de desempenho do TwinCAT no sistema (de 50 até 80), o que exige uma atualização de licença correspondente no ambiente de execução do TwinCAT 3.
Problemas comuns na aplicação e observações de engenharia
Como a estrutura de resfriamento passivo desta unidade é instalada através da parede do gabinete, é obrigatório manter um espaço livre mínimo de 20 cm (7,9 polegadas) ao redor da estrutura externa do dissipador de calor. Obstruções ou a instalação em gabinetes secundários externos confinados causarão acúmulo de calor e redução automática da frequência da CPU para controle térmico. Certifique-se de que a junta de vedação do gabinete esteja totalmente comprimida durante a instalação para manter a vedação IP65 entre os ambientes interno do gabinete (IP20) e externo (IP65).
Dicas para comissionamento e cabeamento
Ao usar os dois adaptadores Gigabit Ethernet integrados para controle, recomenda-se dedicar uma porta exclusivamente à rede EtherCAT em tempo real (usando o driver Beckhoff Real-Time Ethernet) e a segunda porta à comunicação TCP/IP padrão (como HMI, SCADA ou redes corporativas). Evite passar linhas de alimentação de alta tensão junto à entrada de 24 V DC para impedir que a interferência eletromagnética cause falhas nos controladores SATA integrados.
Diretrizes de instalação
AVISO CRÍTICO DE SEGURANÇA
Isole todas as fontes de alimentação de 24 V DC antes de iniciar a instalação física ou a passagem dos cabos do C6525-0060. Transientes de alta tensão ou a conexão de componentes elétricos com o equipamento energizado podem danificar permanentemente os componentes da placa-mãe de 3,5 polegadas, as interfaces para cartões CFast ou os dispositivos periféricos conectados. Antes da montagem, certifique-se de que o recorte no gabinete corresponda exatamente às dimensões físicas da unidade.
1
Faça um recorte preciso de 330 mm x 275 mm no painel traseiro do gabinete de controle, certificando-se de que o metal ao redor esteja limpo, sem rebarbas e plano.
2
Encaixe a junta de vedação de nível industrial ao redor da borda de montagem do gabinete do C6525 para garantir a barreira IP65 entre as seções interna e externa.
3
Insira o IPC pelo interior do gabinete, certificando-se de que o dissipador de calor fique totalmente para fora, e aperte bem todos os grampos de montagem.
4
Estabeleça conexões de aterramento ao terminal de aterramento do chassi e conecte a entrada de alimentação nominal de 24 V DC usando condutores de cobre de alta qualidade.
