Fabricante: BECKHOFF
Nº do Produto: C9900-E768
País de origem:Alemanha
Tipo de Produto: Extensões com botão de pressão
Pagamento: T/T, Western Union
Peso: 500g
Dimensões: desenhos com dimensões das extensões do botão de pressão em arquivo AutoCAD DXF
Porto de embarque: Xiamen
Garantia: 12 meses

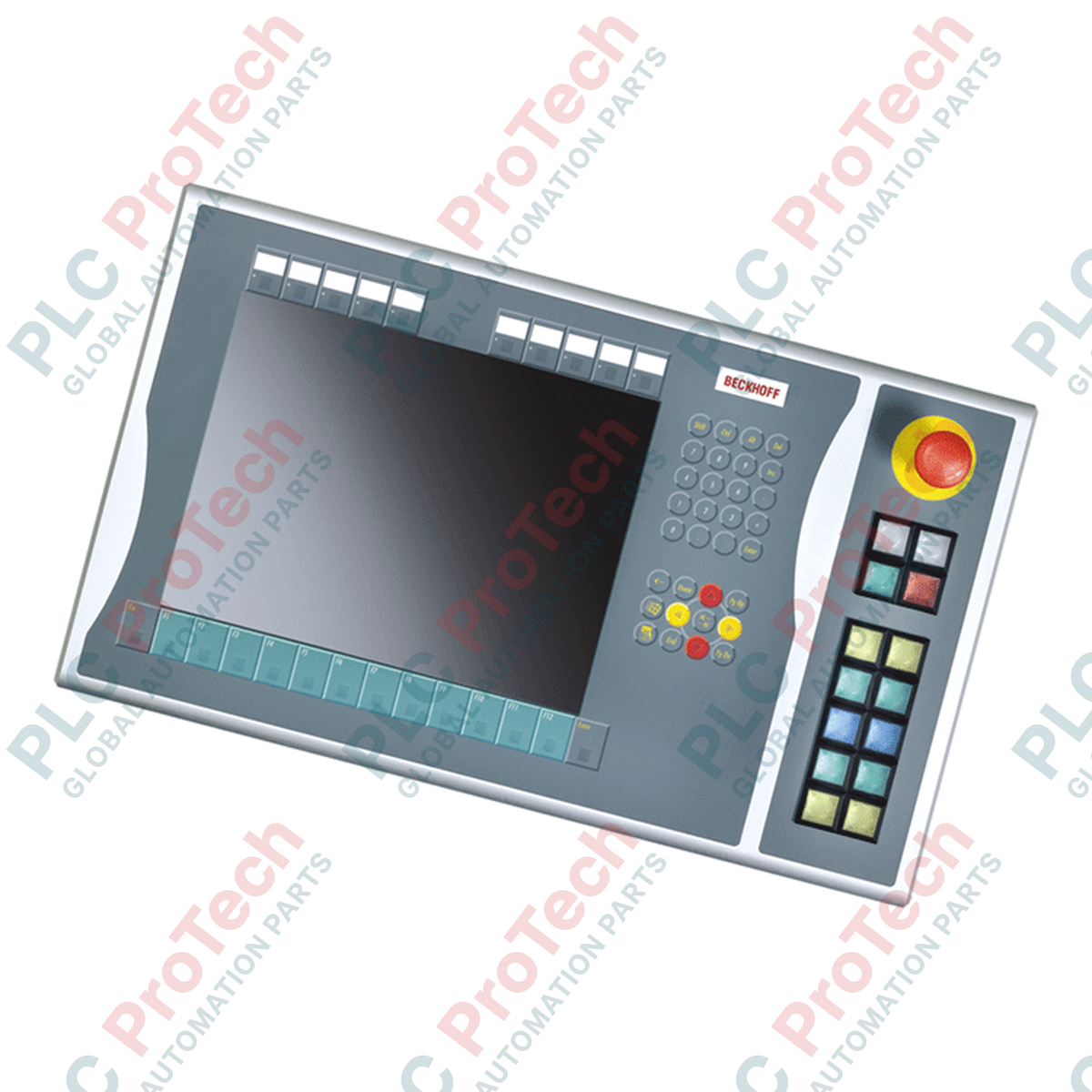

Projetado para expandir as interfaces físicas do operador em instalações de IHM no nível da máquina, o BECKHOFF C9900-E768 fornece controles táteis externos montados diretamente no lado direito de displays industriais compatíveis. Desenvolvido especificamente para Control Panels e Panel PCs CP6x22-00xx e CP7x22-00xx de 15 polegadas que operam sem teclados integrados, este módulo auxiliar adiciona teclas de controle físicas robustas, mantendo a integração estrutural. É uma solução de hardware ideal para aplicações que passam pela fase ativa de serviço do fabricante, garantindo que os sistemas legados mantenham controles táteis. A integração do hardware quadrado Siemens Signum e dos mecanismos de conexão de caminho duplo proporciona desempenho robusto e confiável em ambientes industriais exigentes.
| Parâmetro | Especificação |
|---|---|
| Fabricante | Beckhoff Automation GmbH & Co. KG |
| Número do artigo / SKU | C9900-E768 |
| Displays compatíveis | CP6xxx e CP7xxx de 15 polegadas sem teclado integrado (especificamente CP6x22-00xx e CP7x22-00xx) |
| Posição de montagem | Lado direito do painel |
| Tipo de botão de pressão | 14 x Siemens Signum quadrados, 30 x 30 mm |
| Tipo de parada de emergência | 1 x Siemens Signum, configuração com cabeamento direto |
| Transmissão do sinal das teclas | USB ou CP-Link (Contato 1) / Régua de terminais direta (Contato 2) |
| Transmissão do sinal da lâmpada | Exclusivamente via interface CP-Link ou USB |
| Fase do ciclo de vida | Fase de serviço (suporte legado) |
| Peso de envio | 5.0 kg (11.0 lbs) |
| Caminho da interface | Função e atribuição da fiação |
|---|---|
| Conexão de barramento CP-Link / USB | Transmite o estado digital da tecla do Contato 1 de todos os 14 botões; fornece alimentação a todos os indicadores luminosos integrados. |
| Régua de terminais traseira | Fornece acesso independente e cabeado ao Contato 2 (Normalmente Aberto) de cada um dos 14 botões. |
| Terminais de parada de emergência | Bloco de terminais dedicado e totalmente isolado para a conexão direta do botão de parada de emergência ao circuito físico do relé de segurança da planta. |
Este painel de expansão foi projetado especificamente para displays Beckhoff de 15 polegadas. Tentar instalar este layout mecânico em variantes de 12 ou 19 polegadas causará desalinhamento dos furos de união do chassi e falha na integração física. Para fazer a manutenção das variantes CP6x22 e CP7x22 mais antigas, certifique-se de que a revisão de firmware do controlador host seja compatível com a configuração de contatos duplos via CP-Link, caso pretenda executar malhas de controle sem o cabeamento auxiliar da fileira de terminais.
Um erro comum de projeto é tentar conectar diretamente os 14 indicadores luminosos integrados. Essas lâmpadas recebem alimentação e comandos exclusivamente pela conexão de barramento USB/CP-Link. Se o link de comunicação digital for interrompido, os indicadores luminosos não funcionarão, mesmo que os contatos NA secundários dos botões permaneçam funcionais por meio da régua de terminais cabeada.
Sempre separe o cabeamento de entrada digital cabeado conectado à fileira de terminais secundária dos cabos CA de alta tensão no duto de cabos para evitar acoplamento de ruído em trechos longos. Em aplicações com alta vibração, verifique se os dispositivos de alívio de tensão dos cabos estão ancorados dentro do gabinete do painel para evitar tensão no conector de interface.
Isole e bloqueie toda a alimentação elétrica do Painel de Controle/PC de Painel e todas as tensões da régua de terminais auxiliares antes de iniciar a conexão mecânica do C9900-E768. O circuito de parada de emergência deve passar por um teste completo de validação funcional antes de a máquina retornar à produção.
Alinhe o alojamento da extensão dos botões com os pontos de montagem pré-usinados no lado direito do Painel de Controle de 15 polegadas.
Fixe o conjunto mecânico usando os elementos de fixação OEM especificados, garantindo que a junta perimetral integrada forme uma vedação adequada contra a entrada de poeira e líquidos.
Conecte o chicote elétrico USB ou CP-Link interno para fazer a interface entre as saídas dos botões e os controles das lâmpadas principais e a placa lógica principal do painel.
Conecte o botão físico de parada de emergência diretamente ao relé de segurança e, opcionalmente, termine os contatos NA secundários redundantes nos módulos de entrada do CLP por meio da régua de terminais integrada.
