Extensão de botões de pressão BECKHOFF C9900-G028 para CP39xx

Descrição

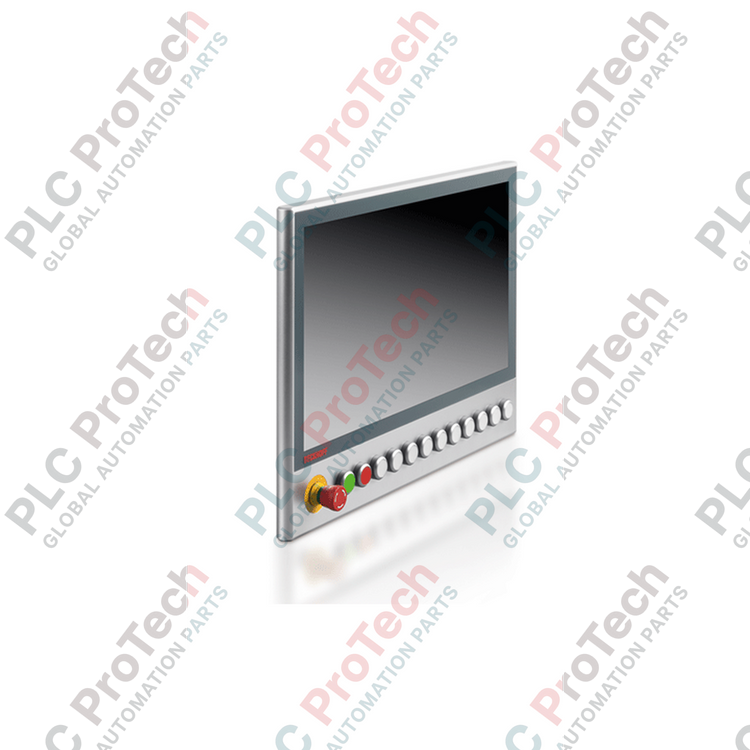

Projetado para expandir a interface física do operador dos painéis multitoque Beckhoff CP39xx, o BECKHOFF C9900-G028 fornece um conjunto de controles táteis integrado diretamente abaixo da unidade de exibição. Essa extensão com botões permite que os operadores de máquinas acionem comandos críticos do sistema e protocolos de segurança por meio de interruptores mecânicos robustos e de alta durabilidade. Projetada para integração perfeita com configurações de braços de montagem, a unidade encaminha os sinais de controle diretamente para a IHM e a rede de controle por meio de bornes industriais e conexões USB.

O layout apresenta posições de montagem horizontais pré-configuradas para teclas táteis, incluindo um botão de parada de emergência de segurança dedicado e altamente visível. As configurações das teclas utilizam componentes padrão do setor, garantindo retorno tátil e longa vida útil em ambientes exigentes de chão de fábrica. O design permite a identificação personalizada de botões individuais por meio de etiquetas deslizantes, mantendo a organização profissional do painel e a clareza operacional.

Recursos

• Integração direta com painéis de controle multitoque Beckhoff CP39xx equipados com braços de montagem.
• Canaleta de cabos robusta de alumínio anodizado conectada diretamente ao adaptador do braço de montagem traseiro.
• Interruptores de teclas redondos padronizados RAFI da série RAFIX 22FS+, de 30 mm, com lâmpadas de sinalização integradas.
• Tecla de parada de emergência RAFI RAFIX 22FS+ dedicada e de alta confiabilidade para intervenção imediata de segurança.
• Comunicação de canal duplo, oferecendo contatos de interruptores por USB e por borne físico.
• Slots para etiquetas deslizantes para identificação personalizada de cada elemento de controle do operador.
• Gerenciamento robusto de cabos industriais utilizando um prensa-cabo M20 integrado.

Aplicações

• Centros de usinagem CNC e sistemas de fresamento multieixos.
• Estações de operadores em linhas de montagem automotiva.
• Consoles de IHM para máquinas pesadas com conjuntos de braços de montagem.
• Interfaces de controle de plantas de fabricação de processos que exigem paradas de segurança locais.

Especificações técnicas

Conexões e interfaces

Diretrizes de instalação

Durante a instalação mecânica do C9900-G028, certifique-se de que a canaleta de cabos de alumínio esteja firmemente fixada ao adaptador do braço de montagem localizado na parte traseira do painel multitoque CP39xx. Encaminhe todos os cabos de controle de forma organizada pelo prensa-cabo M20 integrado para evitar tensão mecânica ou desgaste nas conexões internas. Para manter alta imunidade a ruídos e garantir a comunicação USB correta, encaminhe as linhas de sinal afastadas dos cabos de alimentação de motores de alta tensão ou dos fios de saída de inversores de frequência (VFD). Certifique-se de que o circuito de parada de emergência esteja integrado ao circuito de segurança conectado diretamente do sistema por meio dos contatos designados do borne, em conformidade com as normas locais de segurança de máquinas.
