Descrição

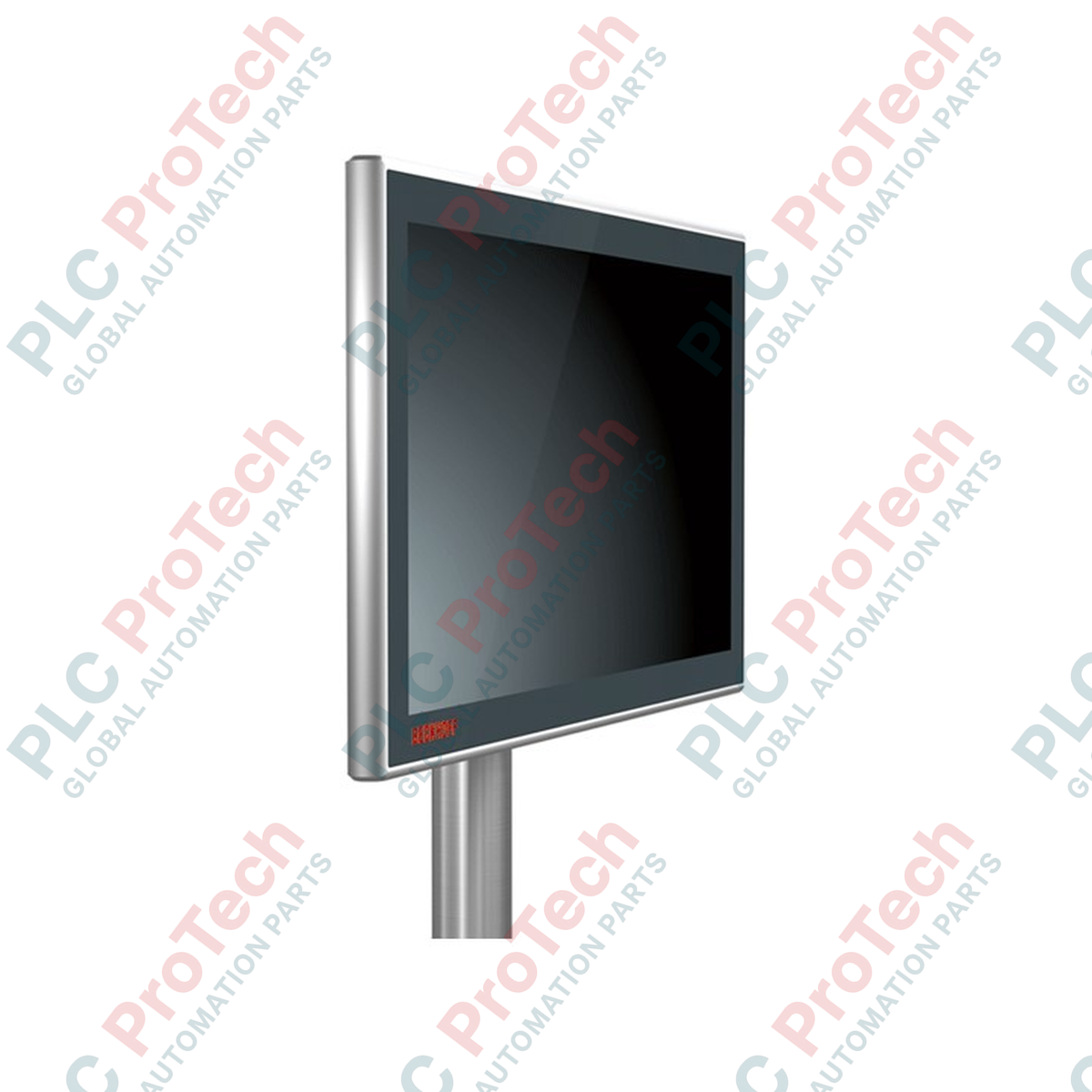

Projetado para tarefas de interface de operador de alto desempenho, o Painel de Controle multitoque CP3913-0000 oferece uma plataforma de visualização robusta e bem vedada para ambientes industriais. Este painel de operador integra uma tela widescreen de 13,3 polegadas com tecnologia capacitiva multitoque, alojada em um gabinete com proteção IP65 em todas as faces. Para facilitar a integração em estruturas de máquinas, o dispositivo conta com um bloco de conexão compacto com adaptador integrado para montagem em braço.
A tecnologia de transmissão integrada DVI-E (DVI estendido) e USB-E 2.0 (USB estendido) permite a separação física entre a unidade de exibição e o computador de controle. O Painel de Controle pode operar a distâncias de até 50 metros do PC industrial. A transmissão do sinal ocorre por meio de conectores circulares industriais padronizados com classificação IP65, garantindo desempenho confiável em ambientes sujeitos a interferência eletromagnética e estresse mecânico.
Recursos
- Tecnologia de sensor de toque capacitivo multitoque (PCT) para operação intuitiva e precisa do sistema.
- Carcaça robusta de alumínio usinado em CNC, com tela frontal de vidro altamente resistente a arranhões.
- Tela widescreen de 13,3 polegadas de alta fidelidade com resolução de 1366 x 768.
- Entrada DVI-E estendida compatível com placas gráficas padrão para PCs industriais.
- Bloco de conexão USB-E 2.0 compatível com transmissão de dados em velocidade máxima de 480 Mbit/s.
- Adaptação mecânica flexível por meio de um adaptador para braço de montagem giratório e inclinável.
Aplicações
- Linhas de produção automotiva.
- Máquinas de embalagem e estações de controle de movimentação de materiais.
- Interfaces de usuário para máquinas-ferramenta e centros de fresagem CNC.
- Sistemas de visualização para processamento de alimentos, bebidas e produtos químicos que exigem resistência IP65 à lavagem.
Especificações técnicas
| Fabricante |
BECKHOFF Automação |
| Número da peça/modelo |
CP3913-0000 |
| Tamanho da tela |
13,3 polegadas (formato widescreen 16:9) |
| Resolução |
1366 x 768 pixels |
| Tela sensível ao toque |
Multitoque capacitivo projetado (PCT) |
| Material do gabinete |
Alumínio anodizado com frente de vidro |
| Grau de proteção |
IP65 (proteção em todas as direções) |
| Tecnologia de interface |
DVI-E e USB-E 2.0 (distância máxima de até 50 metros) |
| Taxa de transferência de dados (USB) |
Até 480 Mbit/s (USB-E 2.0) |
| Tensão de entrada |
24 V DC (menos 15 por cento / mais 20 por cento) |
| Temperatura de operação |
0 a 55 °C |
| Temperatura de armazenamento |
-20 a 60 °C |
| Opções de montagem |
Adaptador de braço de montagem para tubos de 48 mm (configuração de montagem superior ou inferior) ou 4 furos roscados M6 em uma distância entre centros de 100 x 100 mm |
| Peso |
Aproximadamente 5,0 kg |
Conexões e interfaces
| Tipo de interface |
Padrão do conector |
Atribuição funcional |
| DVI-E |
Conector circular IP65 |
Entrada de vídeo digital do PC industrial |
| USB-E 2.0 |
Conector circular IP65 |
Comunicação bidirecional para dispositivos USB e interface de toque |
| Entrada de alimentação |
Conector circular IP65 de 2 pinos |
Fonte de alimentação do sistema de 24 V DC |
Diretrizes de instalação
-
Montagem: Certifique-se de que o sistema de braço de montagem seja compatível com o padrão de tubo de 48 mm. Fixe o bloco de conexão usando o bloco rotativo especificado para evitar tensão nos cabos.
-
Aterramento: Conecte o terminal de terra funcional no gabinete de conexão diretamente ao potencial de aterramento central da máquina, usando um condutor curto e de baixa impedância.
-
Roteamento dos cabos: Use cabos Beckhoff DVI-E e USB-E blindados e pré-montados. Passe os cabos de alimentação e de sinal separados dos cabos de motor de alta potência para minimizar a interferência eletromagnética.
-
Gerenciamento térmico: Mantenha a convecção ao redor do gabinete de alumínio desobstruída. Evite a exposição direta e prolongada à radiação solar para prevenir picos de temperatura interna.
Conformidade e certificações
- Conformidade com a CE
- Aprovado pela cULus para equipamentos de controle industrial
- Em conformidade com a RoHS
