Beckhoff ER5101-1002 Caixa EtherCAT Interface de Encoder Incremental de 1 Canal

Descrição

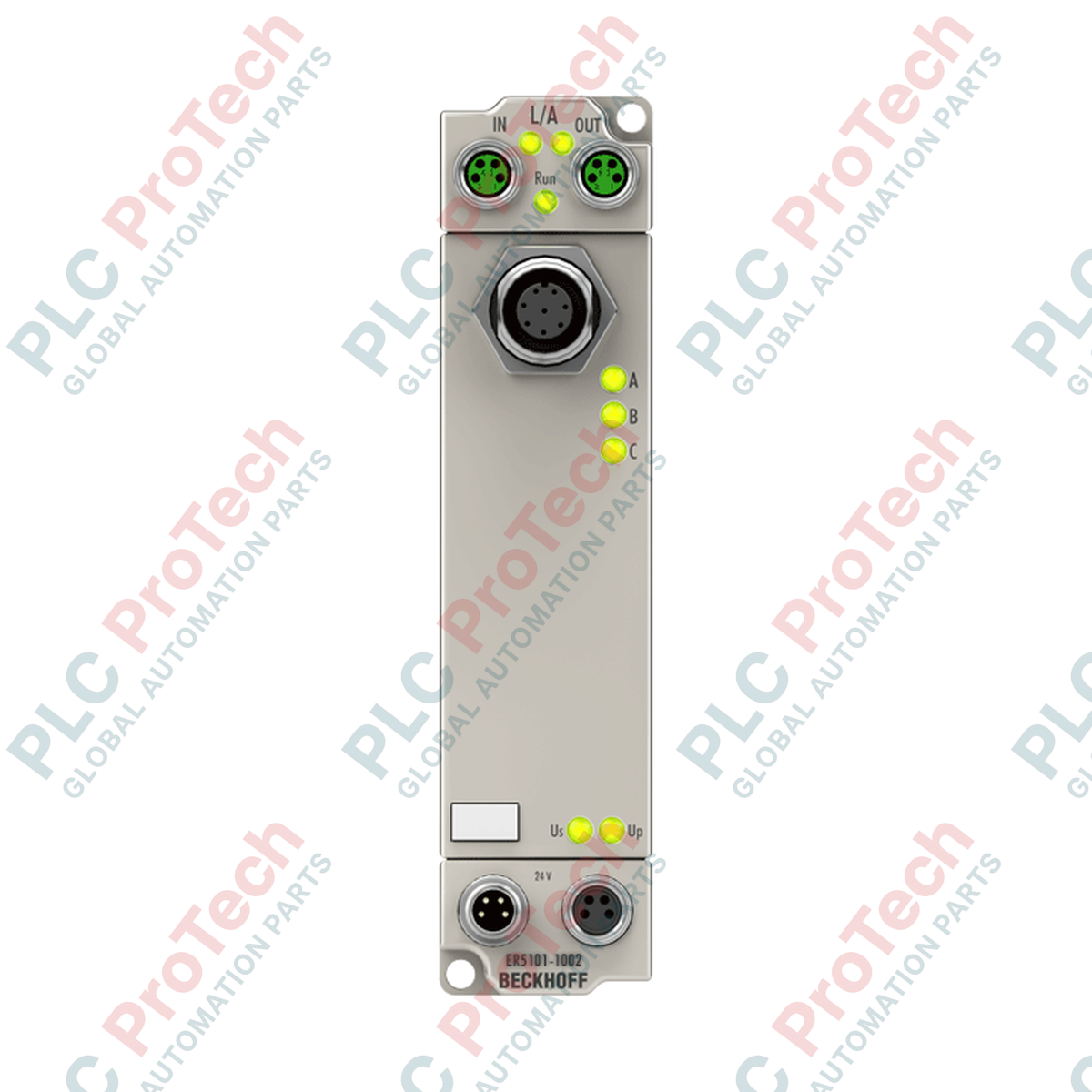

Projetado para integração direta em campo sem gabinete elétrico, o Beckhoff ER5101-1002 oferece uma interface de encoder incremental de 1 canal de alto desempenho dentro de uma arquitetura robusta e independente de barramento de campo EtherCAT Box. Este módulo resistente permite a leitura direta de sinais diferenciais RS422, entradas single-ended TTL ou geradores de pulso para possibilitar posicionamento e rastreamento de velocidade precisos em tempo real. Encapsulado em um invólucro robusto de zinco fundido sob pressão, o dispositivo oferece proteção completa IP67, tornando-o ideal para ambientes industriais severos sujeitos a alta umidade, umidade e contaminação por poeira.

Recursos

• Interface Versátil para Encoder: Suporta sinais diferenciais padrão RS422 (A, A_inv, B, B_inv, C, C_inv) e sinais TTL single-ended.
• Processamento em Alta Velocidade: Até 4 milhões de incrementos por segundo (frequência limite de 4 MHz) via avaliação quádrupla integrada.
• Profundidade Flexível do Contador: Contador binário configurável de 16 bits ou 32 bits com capacidades de trava de pulso zero.
• Relógios Distribuídos: Marcação de tempo altamente sincronizada via suporte integrado a Relógios Distribuídos EtherCAT (DC).
• Alimentação Integrada para Sensor: Fonte de alimentação de sensor de 24 V CC a bordo, com capacidade de até 500 mA, protegida contra curtos-circuitos.
• Proteção para Ambientes Rigorosos: Invólucro em zinco fundido sob pressão que atende às especificações IP65, IP66 e IP67.

Aplicações

• Rastreamento de Movimento Descentralizado: Posicionamento preciso em eixos dinâmicos de máquinas sem roteamento em gabinete.
• Linhas de Transporte e Triagem: Feedback direto do eixo do motor ou velocidade do transportador usando encoders incrementais rotativos.
• Áreas de Lavagem e Processamento Úmido: Aplicável em máquinas de processamento de alimentos, embalagem e produção química.
• Manuseio de Material Externo: Operação confiável em controles de guindaste, sistemas de orientação de energia eólica e ativos de utilidades.

Especificações Técnicas

Conexões e Interfaces

Insights Empíricos de Engenharia

Modelos Alternativos e Compatibilidade

O ER5101-1002 é funcionalmente equivalente ao módulo com carcaça plástica EP5101-0002. Em aplicações com alta vibração ou ambientes com fluidos agressivos de refrigeração de máquinas, recomenda-se fortemente migrar da série EP para o modelo em zinco fundido ER5101-1002 para maior durabilidade física. Sempre verifique se a configuração do TwinCAT EtherCAT System Manager importa a descrição do dispositivo XML (ESI) correspondente que representa a revisão de hardware mostrada na etiqueta do módulo para evitar incompatibilidade de configuração e erros de inicialização.

Armadilhas de Aplicação e Notas de Engenharia

Ao usar encoders de alta corrente, monitore o consumo total de alimentação do sensor na linha 24 V CC (VCC). O ER5101-1002 fornece no máximo 500 mA. Se um encoder óptico com alta demanda de corrente ou aquecedores estiver integrado, deve-se usar uma alimentação externa para evitar sobrecarga no regulador interno do módulo. Além disso, ao encadear a alimentação por vários EtherCAT Boxes, certifique-se de que a corrente total que passa pelos conectores de alimentação M8 não exceda o limite absoluto de 4 A por circuito.

Dicas para Comissionamento e Cabeamento

Para minimizar ruído elétrico e garantir contagem confiável de pulsos até 4 MHz, use cabos trançados totalmente blindados para as linhas do encoder. Certifique-se de que a blindagem do cabo esteja conectada de forma limpa à carcaça do conector M12. Para encoders TTL single-ended, configure as entradas de canal negativo não utilizadas (A inv, B inv e C inv) via TwinCAT CoE (registro CoE 0x8000) para ajustar os níveis de limiar internos e evitar geração de pulsos espúrios por entradas flutuantes.

Diretrizes de Instalação
