Descrição

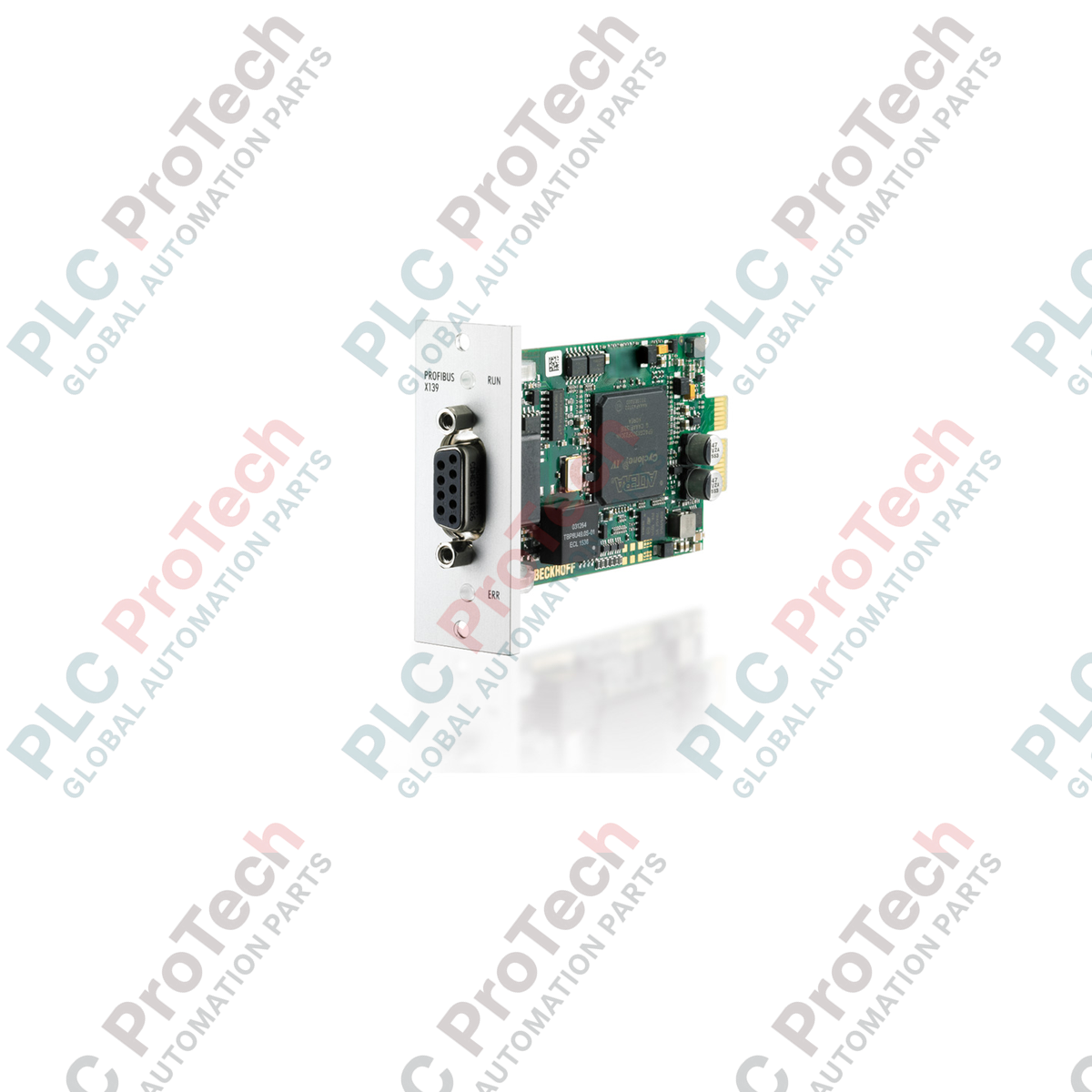

A integração de PCs industriais a redes de barramento de campo fica mais simples com a placa de interface FC3161-0000, um módulo PCI Express (PCIe) desenvolvido pela Beckhoff. Esse módulo de comunicação de canal único é compatível com os protocolos PROFIBUS DP padrão e PROFIBUS DP-V1, permitindo a conexão perfeita a diversos dispositivos de E/S distribuídas, inversores e controladores.
Projetada para instalação em slots PCIe compatíveis para módulos de PCs industriais Beckhoff, a FC3161-0000 pode ser configurada como dispositivo mestre ou escravo. Essa flexibilidade permite que ela funcione como controlador principal ou nó subordinado em um sistema de controle de processos mais amplo. A interface física integrada é isolada galvanicamente para proteger os componentes eletrônicos sensíveis do host contra ruídos elétricos e possíveis transientes na linha do barramento de campo.
Recursos
- Interface PROFIBUS de canal único compatível com os protocolos DP e DP-V1.
- Interface PCI Express projetada para integração nos slots para módulos de PCs industriais Beckhoff.
- Configurável como mestre ou escravo PROFIBUS.
- Conexão de barramento D-sub de 9 pinos com isolamento galvânico para garantir a proteção do sinal.
- Dois LEDs de diagnóstico por canal para verificação rápida do status do hardware.
- Integração completa com o software de controle TwinCAT.
Aplicações
- Automação e controle de processos baseados em PCs industriais.
- Configuração de redes de E/S distribuídas em ambientes de fabricação.
- Redes de comunicação cruzada entre PLCs e PCs.
- Integração de dispositivos PROFIBUS DP legados a sistemas controlados pelo TwinCAT.
Especificações técnicas
Fabricante
| Beckhoff |
Número da peça / Modelo
| FC3161-0000 |
Tipo de barramento de campo
| PROFIBUS DP, PROFIBUS DP-V1 |
Interface do PC
| Slot para módulo PCI Express (PCIe) |
Número de canais
| 1 |
Taxas de transferência de dados
| 9,6 kbaud a 12 Mbaud |
Interface de barramento
| 1 conector D-sub de 9 pinos (isolado galvanicamente) |
Diagnóstico de hardware
| 2 LEDs por canal |
NOVRAM
| Nenhum |
Suporte a drivers
| TwinCAT 2.11 R3 e superior |
Peso de envio
| 5 kg |
Diretrizes de instalação
Antes de instalar ou substituir a placa de interface, certifique-se de que o PC industrial esteja completamente desligado e desconectado da alimentação elétrica. Use equipamentos padrão de proteção contra descarga eletrostática (ESD), como uma pulseira antiestática, para evitar danos por eletricidade estática aos circuitos internos.
Insira o módulo com segurança no slot PCIe designado da Beckhoff e aperte os parafusos de fixação para garantir um contato mecânico e elétrico firme. Certifique-se de que os cabos PROFIBUS estejam separados das linhas de alimentação de alta tensão para minimizar a interferência eletromagnética.
