Descrição

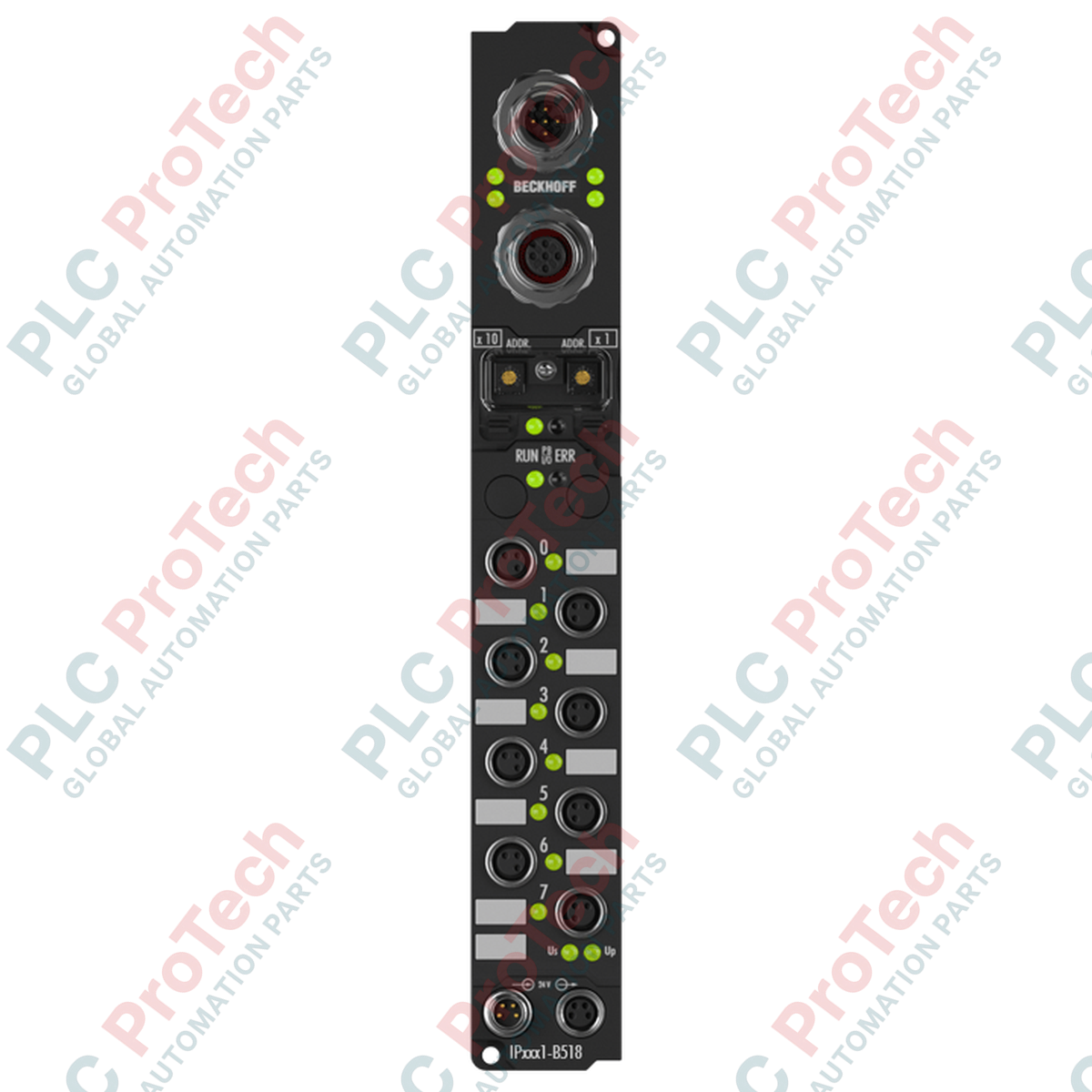

Ambientes industriais descentralizados exigem roteamento de E/S robusto e de alto desempenho diretamente na interface da máquina. O BECKHOFF IP2041-B518 é um Fieldbus Box com classificação IP67, projetado para distribuir 8 sinais de saída digital por uma rede CANopen de alta velocidade. Operando com tensão nominal de 24 V DC, este módulo oferece recursos de comutação robustos, fornecendo até 2 A por canal individual com proteção contra curto-circuito. É ideal para comandar válvulas, atuadores e contatores diretamente em ambientes agressivos, sem necessidade de um quadro elétrico.
Equipado com um conector T integrado para a linha de barramento CANopen, o IP2041-B518 simplifica a topologia de rede linear, permitindo conectar em série as linhas de fieldbus de entrada e saída sem divisores externos adicionais. Sua interface de conexão M8 garante conexões firmes e resistentes a vibrações para sinais digitais, enquanto o invólucro de poliamida resiste à umidade, à poeira e ao estresse mecânico em instalações industriais exigentes.
Recursos
- 8 saídas digitais independentes de 24 V DC, com corrente nominal de 2 A por canal (limite cumulativo de 12 A).
- Interface física CANopen integrada por meio de conector T M12.
- Detecção automática da taxa de transmissão, de 10 kbaud até 1 Mbaud.
- Saídas protegidas contra curto-circuito, com diagnósticos individuais.
- Proteção ambiental IP65/66/67 para montagem direta na máquina.
- Interfaces de conexão rosqueada M8 padrão para sinalização de campo confiável.
Aplicações
- Máquinas de embalagem descentralizadas e linhas de classificação.
- Fábricas de montagem automotiva e estações de soldagem robótica.
- Linhas de transporte por esteiras para movimentação de materiais.
- Controle de manifolds de válvulas pneumáticas.
Especificações técnicas
| Fabricante |
BECKHOFF |
| Modelo / Número da peça |
IP2041-B518 |
| Interface de fieldbus |
CANopen (1 plugue M12, 5 pinos; 1 conector M12 fêmea, 5 pinos com conector T integrado) |
| Número de saídas |
8 saídas digitais |
| Tensão de saída |
24 V CC (-15% / +20%) |
| Corrente máxima de saída |
2 A por canal (proteção individual contra curto-circuito; corrente total máxima de 12 A) |
| Tipos de carga compatíveis |
Carga resistiva, indutiva, de lâmpada |
| Tipo de conexão de E/S |
Tipo de rosca M8 |
| Conexão de alimentação |
2 x soquete M8 macho, 4 pinos (sem conexão a jusante) |
| Corrente de alimentação da caixa |
45 mA + corrente do sensor (máx. 0,5 A) |
| Isolamento (tensão de controle/barramento de campo) |
500 V |
| Temperatura de operação |
0 a +55 °C |
| Temperatura de armazenamento |
-25 a +85 °C |
| Classe de proteção do invólucro |
IP65, IP66, IP67 (em conformidade com EN 60529) |
| Material do invólucro |
Poliamida (PA6) |
| Dimensões (W x A x P) |
30 mm x 210 mm x 26,5 mm |
| Peso de envio |
2 kg |
Conexões e interfaces
| Tipo de interface |
Configuração do conector |
Função |
| Interface do barramento (ENTRADA/SAÍDA) |
1 x conector M12 (5 pinos) / 1 x soquete M12 (5 pinos) |
Conexão em série da rede CANopen com peça em T integrada |
| Saídas digitais (0 a 7) |
Conectores de rosca M8 |
Conexão de cargas de atuadores digitais (máx. 2 A) |
| Entrada da fonte de alimentação |
2 x soquetes M8 macho, 4 pinos |
Alimentação da tensão de controle e da tensão de carga |
Diretrizes de instalação
- Monte o módulo diretamente em estruturas planas de máquinas usando os 2 furos de montagem pré-moldados (diâmetro de 3,5 mm, compatíveis com parafusos M3).
- Certifique-se de que todas as interfaces M8 e M12 não utilizadas estejam equipadas com tampas de proteção correspondentes para manter a integridade da vedação contra umidade IP67.
- Verifique se o consumo total de energia não excede o limite agregado máximo de 12 A em todos os canais de saída.
- Siga as práticas padrão de blindagem para a linha tronco CANopen, usando cabos de cobre blindados projetados para ambientes industriais com alto nível de ruído.
Conformidade e certificações
- CE
- UL
- Imunidade EMC: em conformidade com EN 61000-6-2
- Emissão EMC: em conformidade com EN 61000-6-4
- Resistência à vibração/choque: em conformidade com EN 60068-2-6 / EN 60068-2-27
