Descrição

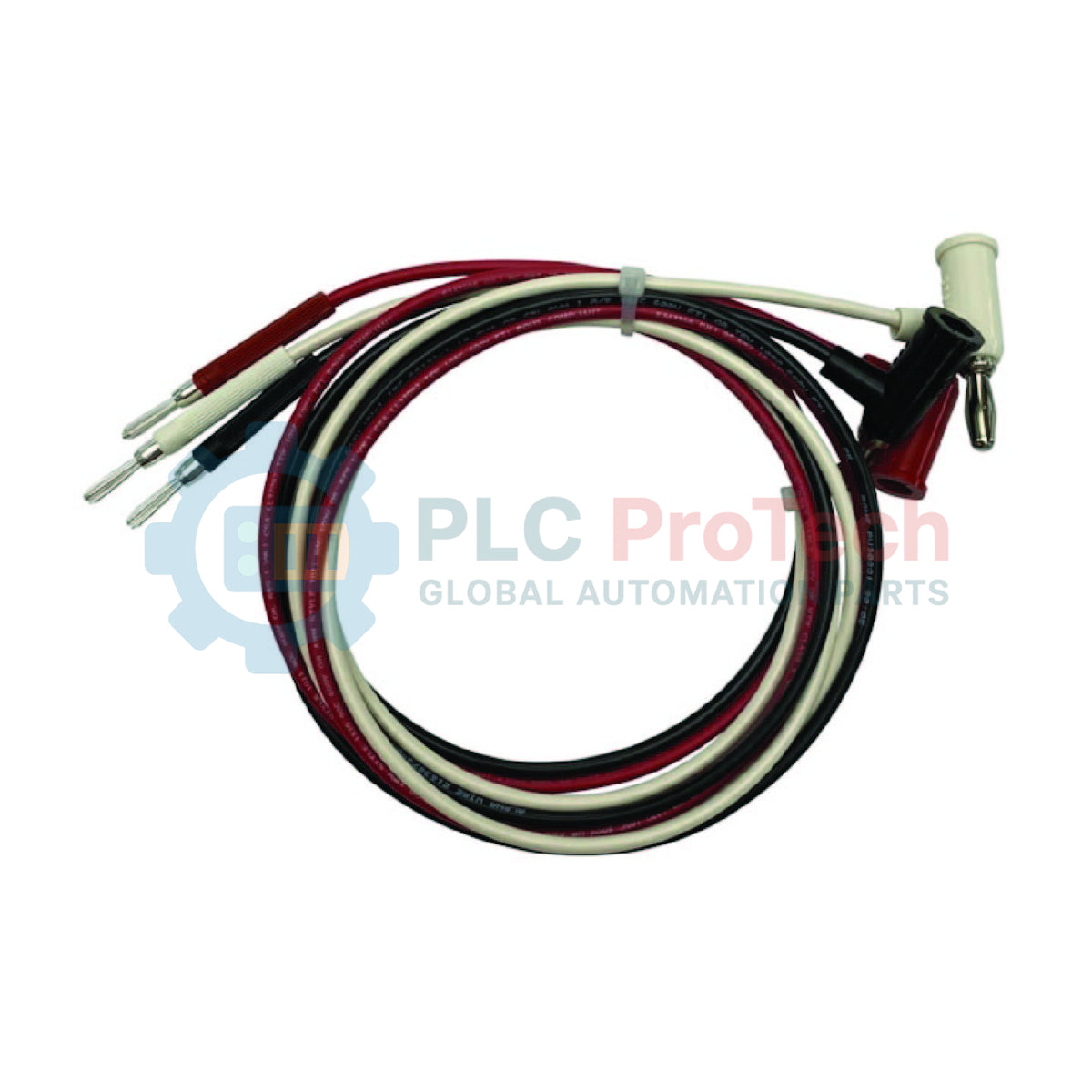

Projetado para agilizar os diagnósticos em campo e a verificação de malhas, o Bently Nevada 148722-01 oferece acesso direto à conexão dos sensores Proximitor da série 3300 XL. Este acessório de diagnóstico possui três pinos de teste independentes, terminados em três fios com cores distintas e exatamente 1 metro de comprimento. Cada fio termina em um plugue banana padrão para conexão com multímetros, osciloscópios ou calibradores de sistema. Ao conectar o adaptador de três pinos diretamente aos orifícios dedicados para pinos de teste no bloco de terminais do Proximitor, os técnicos de instrumentação podem verificar a calibração, conferir o desempenho do sensor e solucionar problemas do sistema em tempo real, sem interromper nem desconectar qualquer fiação de campo ativa.
Recursos
-
Interface de pinos de precisão: Projetada especificamente para uma conexão segura e de baixa resistência dentro das portas de teste Proximitor do tipo 3300 XL.
-
Fiação com código de cores: Três cores distintas nos fios permitem identificar rapidamente o caminho do sinal durante períodos de manutenção sob alta pressão.
-
Alcance ideal: Cabos flexíveis de 1 metro oferecem espaço suficiente para instalar equipamentos de teste fora de compartimentos apertados.
-
Diagnósticos sem interrupções: Verifica sinais dinâmicos de vibração e tensões de polarização CC sem paralisação da malha nem interrupção do sinal.
Aplicações
- Testes e comissionamento de malhas de instrumentação supervisória de turbinas (TSI).
- Verificação da calibração de sistemas de transdutores de sondas de proximidade.
- Solução de problemas no local em redes industriais de monitoramento de vibração.
- Verificações de manutenção preventiva em instalações de geração de energia e petroquímicas.
Especificações técnicas
| Fabricante |
Bently Nevada (Baker Hughes) |
| Número da peça |
148722-01 |
| Séries compatíveis |
Sensores Proximitor 3300 XL |
| Número de pinos |
3 pinos de diagnóstico independentes |
| Comprimento dos fios condutores |
1,0 metro (3,28 pés) |
| Terminação dos fios condutores |
Plugues banana padrão |
| País de origem |
Estados Unidos (E.S.A.) |
| Peso de envio (calculado) |
2,0 kg (incluindo embalagem industrial de proteção) |
Dicas de comissionamento e fiação
Para garantir leituras de diagnóstico altamente precisas, verifique sempre se os pinos de teste estão totalmente inseridos e encostados no fundo dos orifícios de teste do Proximitor. O contato intermitente pode resultar em quedas de tensão falsas ou leituras de sinais dinâmicos oscilantes. Além disso, durante as varreduras de teste, certifique-se de que os cabos dos plugues banana estejam afastados de cabos de alimentação CA de alta tensão ou componentes de comutação próximos, para evitar a injeção de ruído eletromagnético externo no circuito de medição de alta impedância.
Diretrizes de instalação
AVISO CRÍTICO:
Certifique-se de que o equipamento de teste externo (osciloscópios, medidores) esteja devidamente aterrado e configurado com a impedância de entrada correta antes de inserir os pinos de teste. A falta de caminhos de aterramento adequados pode introduzir correntes parasitas no circuito ativo de proteção de máquinas, podendo disparar alarmes falsos ou desligamentos do sistema.
1
Inspecione visualmente os orifícios dos pinos de teste no sensor Proximitor 3300 XL para verificar se há sujeira, detritos ou oxidação.
2
Conecte os três plugues banana codificados por cores do 148722-01 à instrumentação de diagnóstico calibrada.
3
Alinhe os pinos do plugue de teste com as portas de teste correspondentes do Proximitor e empurre com firmeza até que o adaptador fique bem encaixado.
4
Realize verificações de diagnóstico ou varreduras de tensão e, em seguida, remova os pinos com cuidado para evitar entortar as interfaces de contato.
