Descrição

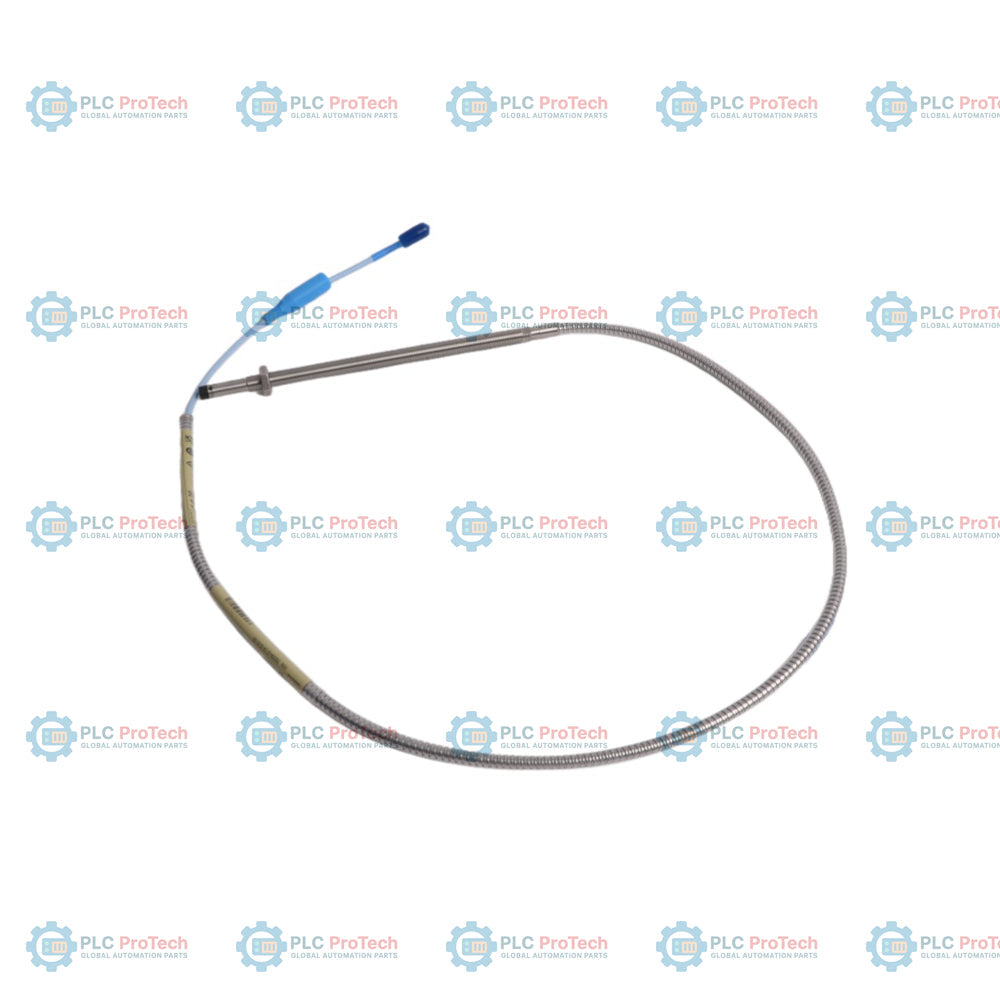

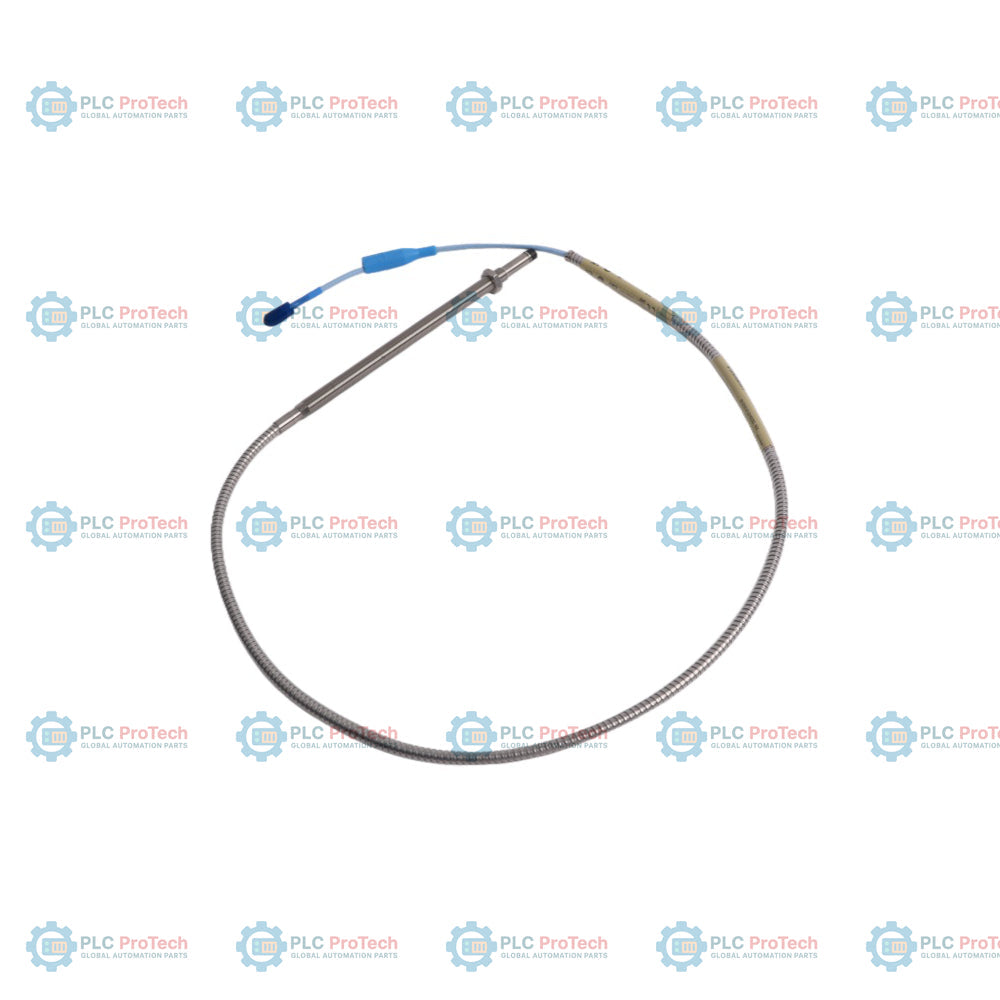

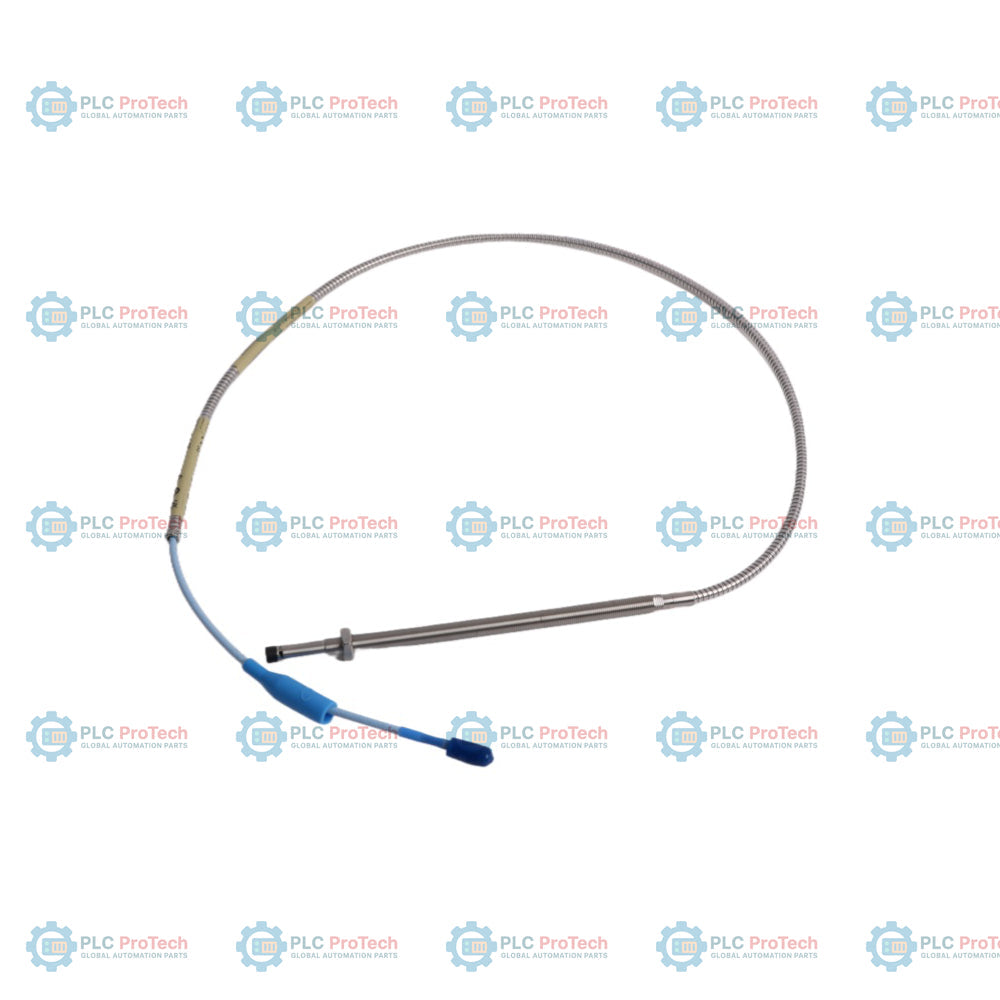

330104-02-18-10-01-00 é uma sonda de proximidade de correntes parasitas com corpo rosqueado M10 x 1, comprimento sem rosca de 20 mm e comprimento total da carcaça de 180 mm. Esta configuração específica inclui um comprimento total de cabo de 1,0 m, protegido por uma blindagem flexível de aço inoxidável, e termina em um conector coaxial miniatura ClickLoc equipado com um protetor de conector. Diferentemente das variantes de sonda sem blindagem ou mais longas, esta versão blindada com cabo curto oferece uma proteção mecânica robusta contra abrasão física e riscos ambientais em espaços físicos restritos.

A sonda funciona segundo o princípio de correntes parasitas para medir a vibração do eixo, a posição axial e os sinais de referência do Keyphasor. Ela é combinada com um cabo de extensão 3300 XL e um sensor Proximitor para completar um sistema de transdutor de 5 ou 9 metros. O aço inoxidável AISI 303 padrão é usado como material da carcaça, e sulfeto de polifenileno (PPS) compõe a ponta da sonda. Esta unidade contém a Opção 00, indicando que não são necessárias aprovações de órgãos para áreas perigosas na instalação.

Recursos

• Configuração com rosca métrica M10 x 1, comprimento total da carcaça de 180 mm e comprimento sem rosca de 20 mm.
• A blindagem flexível de aço inoxidável oferece proteção mecânica para o cabo coaxial triaxial.
• Comprimento de cabo integrado de 1,0 metro (3,3 pés).
• O conector coaxial miniatura ClickLoc, com protetor de conector pré-instalado, impede a entrada de agentes ambientais no ponto de conexão.
• A classificação de aprovação da Opção 00 designa uma configuração padrão, não certificada, para ambientes não perigosos.
• Intercambiável com componentes de 5 mm e 8 mm da série 3300 que não são XL.

Aplicações

A proteção blindada desta sonda a torna ideal para ambientes industriais agressivos, onde o cabo do sensor fica exposto a detritos projetados, desgaste causado pelo roteamento ou impactos acidentais. As aplicações típicas incluem instalações em carcaças de mancais de filme fluido, turbinas a vapor e a gás com alta vibração, compressores centrífugos e geradores. As roscas métricas M10 x 1 permitem a substituição direta em configurações de máquinas internacionais que exigem furos de montagem métricos.

Informações sobre pedidos

Especificações técnicas

Diretrizes de instalação

O espaçamento adequado é fundamental para evitar o contato com o alvo e otimizar a faixa de medição linear. Certifique-se de que a sonda esteja montada rigidamente em um suporte ou alojamento rosqueado. Sempre respeite o raio mínimo de curvatura do cabo de 25,4 mm (1,0 pol.) durante o roteamento para evitar danos aos condutores internos. Aperte manualmente os conectores dourados ClickLoc até ouvir um “clique”, estabelecendo uma conexão elétrica segura. Para a carcaça com rosca M10 x 1, não exceda o torque máximo nominal de instalação de 22,6 N-m (200 pol.-lb).
