Descrição

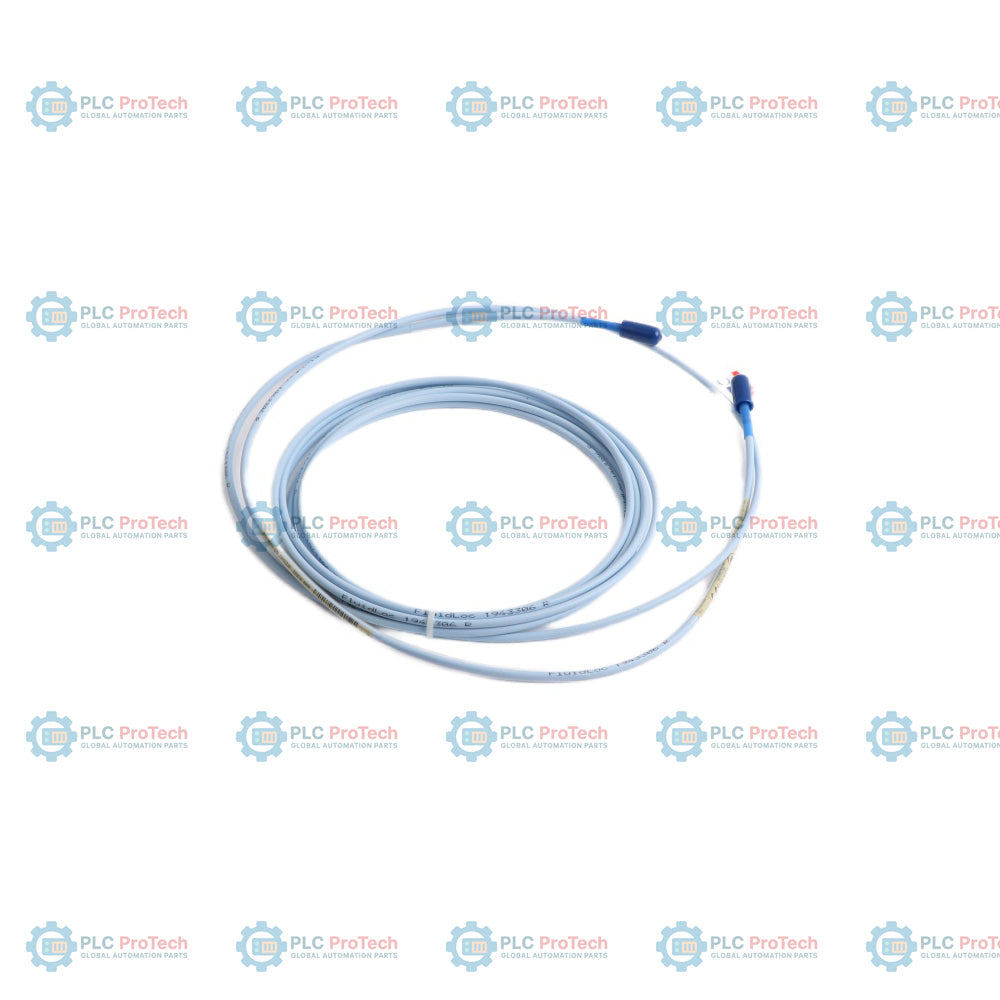

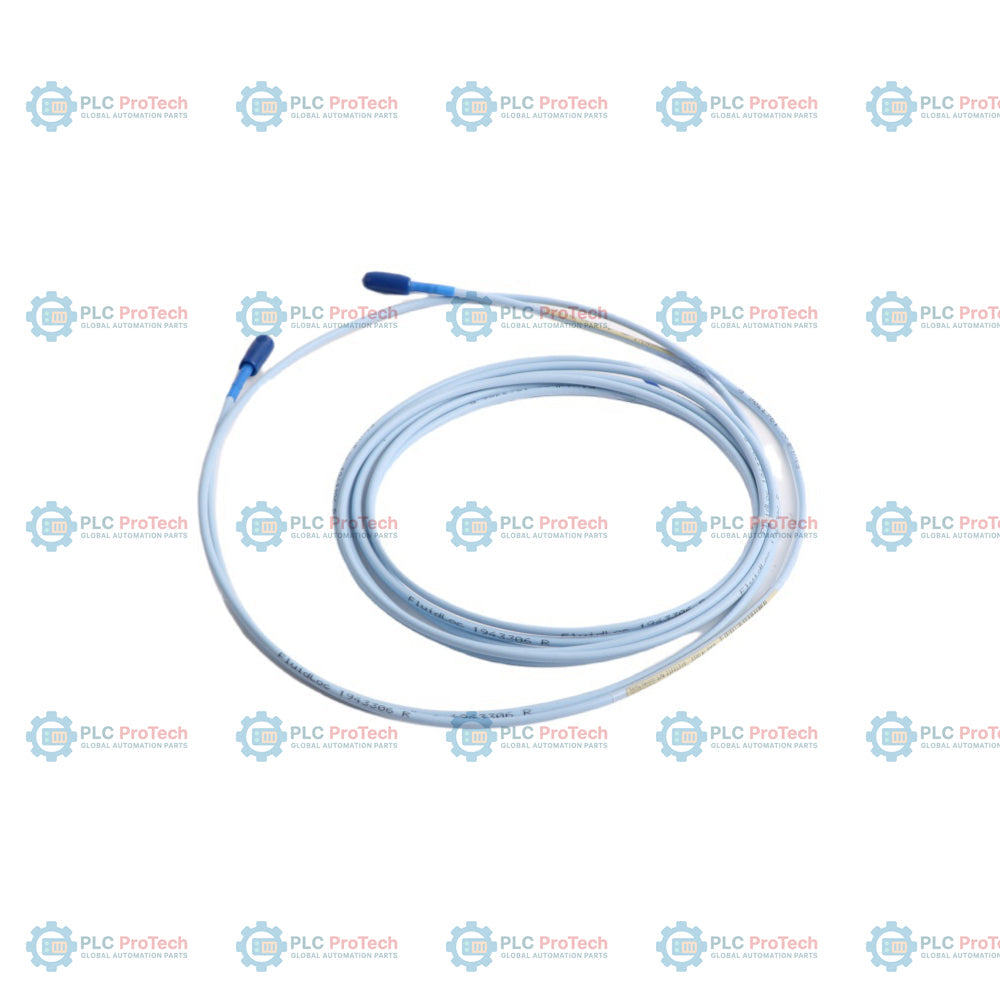

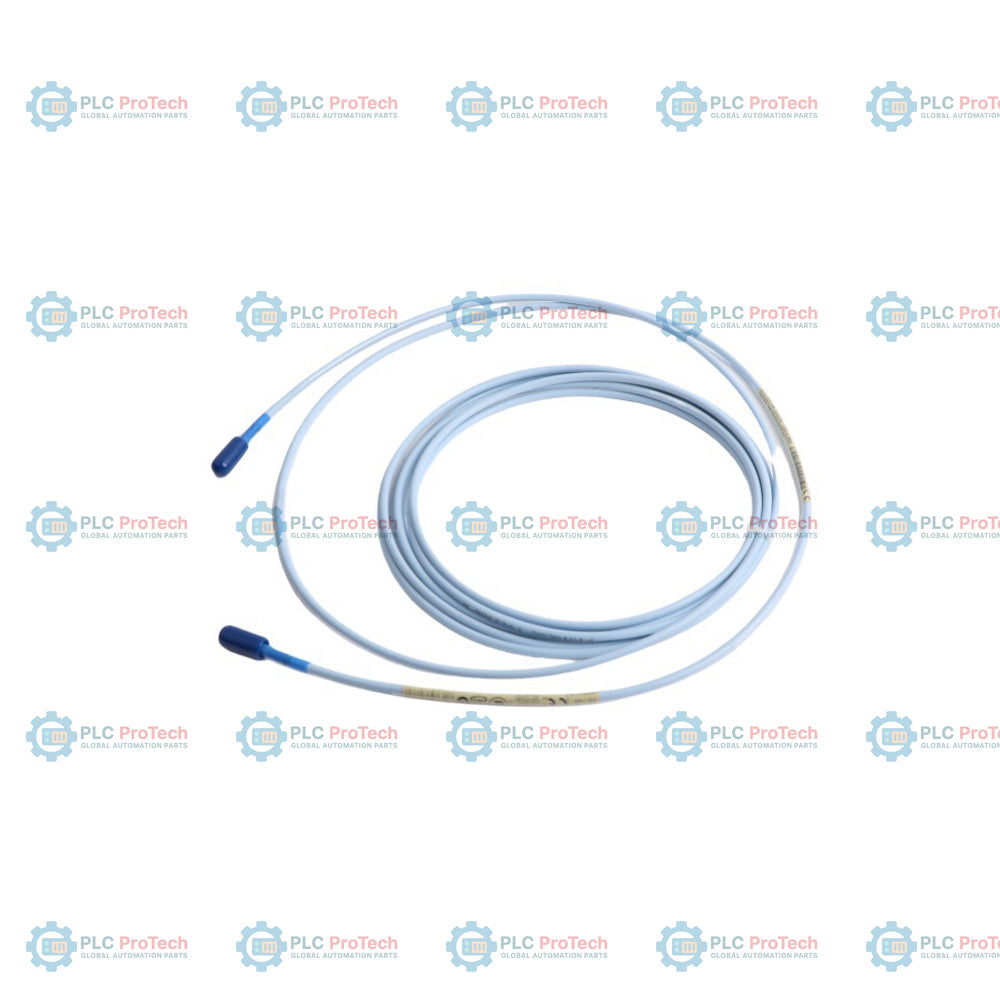

330130-040-10-CN especifica um cabo de extensão padrão 3300 XL de 4,0 metros (13,1 pés), configurado com a opção de cabo FluidLoc (opção 10) e o pacote de aprovação para áreas classificadas da China (sufixo -CN). Essa configuração incorpora um cabo FluidLoc sem blindagem, que fornece uma vedação interna estanque ao óleo para impedir que lubrificantes e outros fluidos de processo vazem da carcaça do equipamento pelo interior do cabo. O cabo termina em conectores coaxiais miniatura ClickLoc resistentes à corrosão e banhados a ouro em ambas as extremidades, sem protetores de conector padrão. Essa configuração específica do cabo é certificada sob o sufixo -CN, que garante conformidade com os requisitos regulatórios chineses para instalações em áreas classificadas.

Ao contrário das variantes de configuração padrão, como as que possuem o código de opção 00 (cabo padrão) ou o código de opção 01 (cabo padrão blindado), o design FluidLoc da opção 10 foi desenvolvido para ambientes úmidos onde há fluidos da máquina ou óleos sob alta pressão. Além disso, o sufixo -CN distingue este produto da aprovação padrão de órgãos reguladores -05 (CSA, ATEX, IECEx) por atender aos requisitos regulatórios nacionais para instalações em áreas classificadas na República Popular da China, incluindo as certificações NEPSI e CCC.

Características

• A opção 040 especifica um comprimento físico de 4,0 m (13,1 pés) para corresponder a um comprimento total do sistema de 5,0 metros quando combinada com uma sonda de proximidade de 1,0 metro.
• O cabo FluidLoc da opção 10 impede que óleo e outros líquidos de processo vazem da carcaça do equipamento pelo interior do cabo.
• O sufixo -CN incorpora o pacote de aprovação para áreas classificadas da China, incluindo conformidade com NEPSI e CCC.
• A construção do cabo coaxial sem blindagem apresenta diâmetro externo máximo de 3,94 mm (0,155 pol.).
• Os conectores coaxiais miniatura ClickLoc exigem torque de aperto manual para obter uma conexão de travamento segura e resistente à vibração.
• Compatível com sondas de proximidade Bently Nevada 3300 XL de 8 mm e sensores Proximitor.

Aplicações

Os cenários típicos de aplicação para esta configuração incluem:

• Sistemas de monitoramento de máquinas rotativas que exigem contenção rigorosa de fluidos lubrificantes.
• Medição da vibração do eixo e da posição axial em ambientes operacionais úmidos ou oleosos.
• Instalações em áreas classificadas na China que exigem as marcações de segurança NEPSI e CCC.
• Instalações de proteção de máquinas em turbinas hidrelétricas, a vapor e a gás.

Informações para pedido

Especificações técnicas

Diretrizes de instalação

• Verifique se o comprimento total da sonda e do cabo de extensão corresponde ao comprimento de projeto especificado no sensor Proximitor (normalmente 5,0 metros).
• Aperte manualmente os conectores ClickLoc banhados a ouro até ouvir o clique que indica a conexão segura. Não use ferramentas mecânicas em conexões ClickLoc padrão.
• Mantenha um raio de curvatura mínimo de 25,4 mm (1,0 pol.) nos trechos de cabo coaxial não blindado para evitar atenuação do sinal ou danos físicos.
• Passe os cabos por conduítes de proteção ou bandejas de cabos separadas dos cabos de alta tensão para minimizar a interferência eletromagnética.

Conformidade e certificações

• CCC (Certificação Compulsória da China)
• NEPSI (Centro Nacional de Supervisão e Inspeção para Proteção contra Explosões e Segurança de Instrumentação)
• Certificado conforme ao pacote de aprovação para áreas classificadas da China (sufixo -CN) para proteção contra explosões.
