Bently Nevada 3500/05-01-02-00-00-01 Rack do Sistema

Descrição

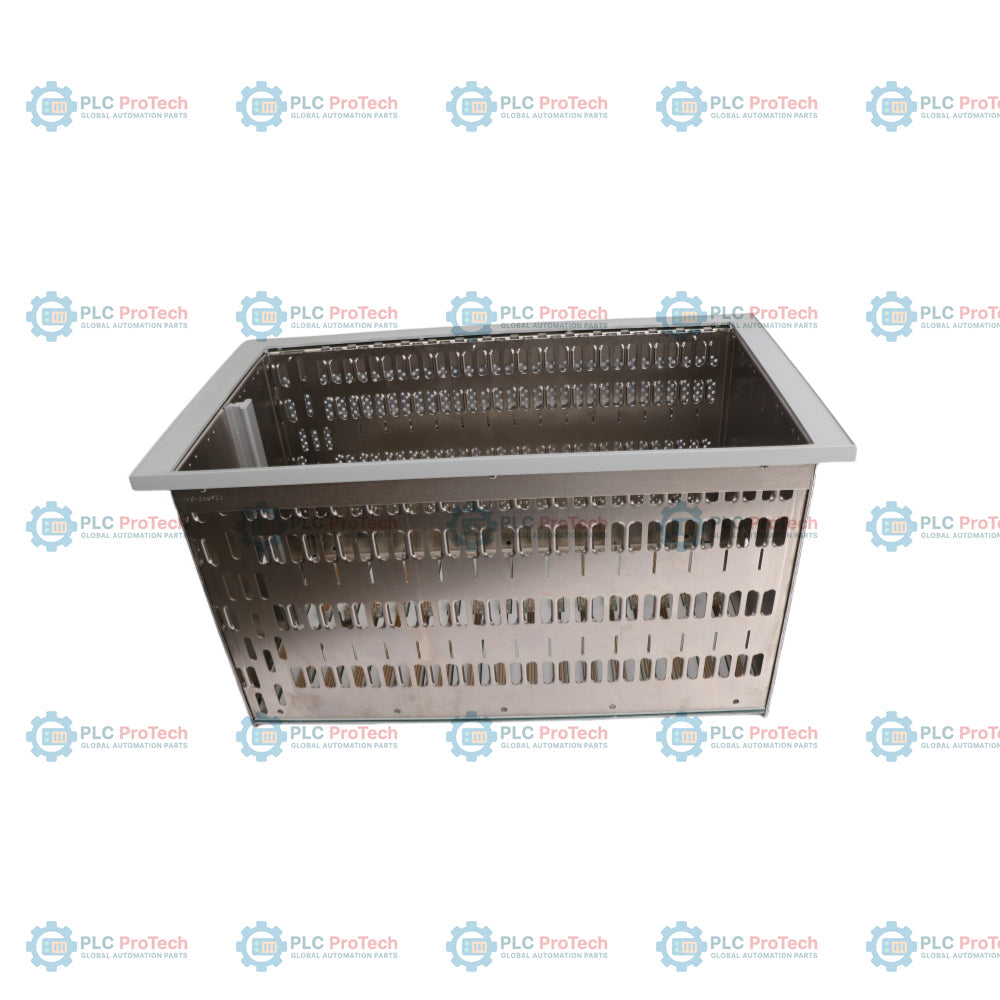

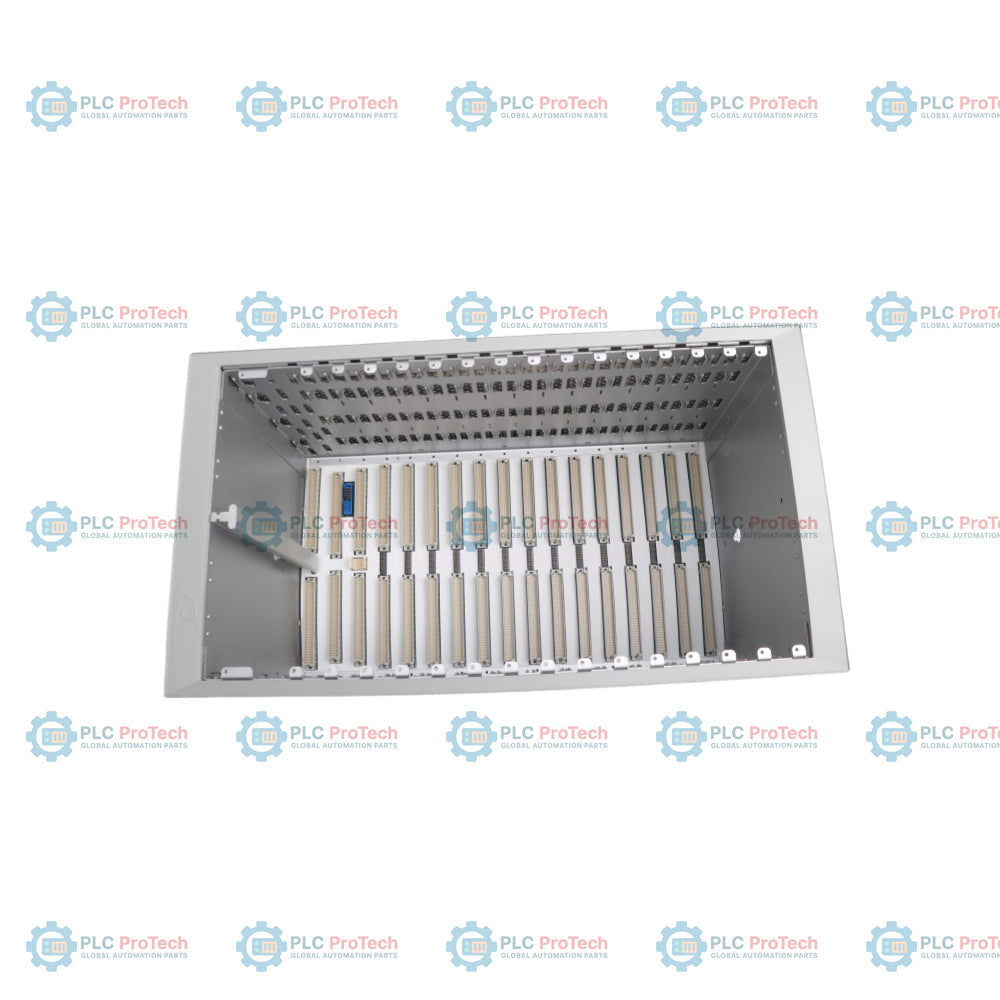

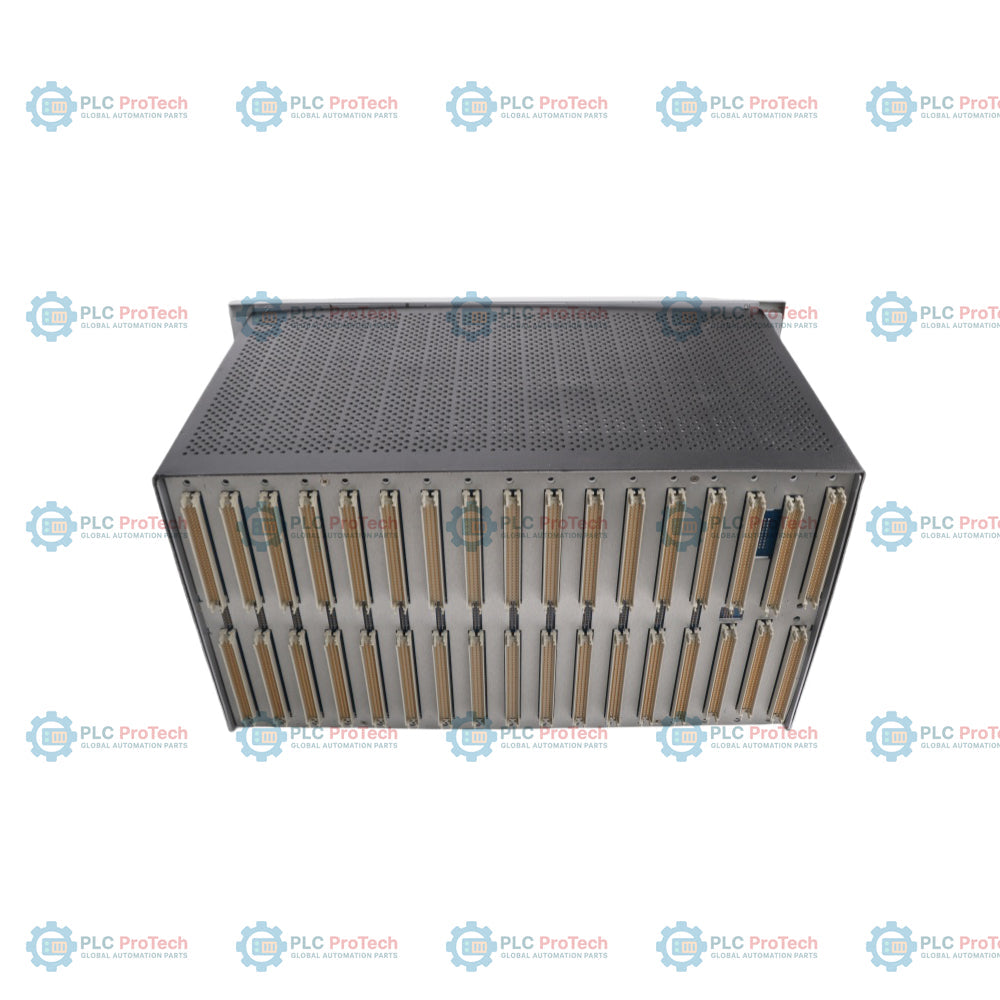

O 3500/05-01-02-00-00-01 é um Rack de sistema de 19 polegadas em tamanho integral, fabricado pela Bently Nevada (uma empresa da Baker Hughes), projetado como a estrutura física fundamental do Sistema de proteção de máquinas da série 3500. Este hardware funciona como o chassi físico e o hub de backplane de alta velocidade que abriga todos os monitores principais de vibração de máquinas da série 3500, as interfaces de dados transitórios e as fontes de alimentação do sistema. O backplane digital integrado permite que os slots de instrumentação distintos troquem dados de controle em tempo real de forma contínua, ao mesmo tempo que fornece uma rede interna de distribuição de energia altamente filtrada para cada módulo deslizante individual.

O código exato de configuração de pedido 3500/05-01-02-00-00-01 detalha um chassi estrutural de 19 polegadas em tamanho integral, contendo 14 slots de instrumentação disponíveis (excluindo as posições dedicadas do módulo de alimentação auxiliar e de interface do rack, no lado esquerdo). Ele apresenta uma opção de formato estrutural Montagem em anteparo, o que significa que foi projetado para ser montado diretamente e de forma plana contra uma parede, um painel estrutural de anteparo ou dentro de um gabinete personalizado onde os tradicionais trilhos de relé de estrutura aberta EIA de 19 polegadas não estão disponíveis. Todas as terminações de campo de entrada/saída subjacentes, os circuitos de transdutores e os módulos de E/S traseiros são totalmente acessíveis diretamente pela interface do painel frontal nessa opção de layout. Este modelo contém certificações de Conformidade europeia (CE) e é um hardware de série de produção padrão.

Recursos

• Backplane central de comunicação de alta velocidade, permitindo a interação e o processamento em tempo real entre os cartões de proteção.
• Arquitetura de instrumentação de 19 polegadas em tamanho integral, oferecendo 14 slots de expansão de módulos discretos e personalizáveis.
• Projeto de montagem em anteparo que permite a instalação embutida em superfície vertical onde não há trilhos de gabinete tradicionais de 19 polegadas.
• Capacidade de E/S com acesso frontal, garantindo que os circuitos de sensores de campo e as terminações externas possam ser totalmente cabeados pela frente.
• Construção metálica estrutural rígida de nível industrial, projetada para amortecer vibrações ambientes de alta frequência e proteger contra interferência magnética.
• Classificação de aprovação de conformidade europeia (CE) integral, certificada em fábrica para implementação confiável em ativos industriais europeus.

Aplicações

• Rack principal localizado para equipamentos, contendo cartões de proteção de máquinas para grandes turbinas industriais a vapor e a gás.
• Hub central de intertravamento de segurança e monitoramento de manutenção preditiva de toda a planta, instalado em trens de compressão sujeitos a alta vibração.
• Gabinetes de campo montados em anteparo, usados dentro de salas de controle de refinarias de petróleo e gás ou petroquímicas sujeitas a condições severas, onde o acesso traseiro é bloqueado.

Detalhamento da string de opções

Especificações técnicas

Conexões/interfaces

Diretrizes de instalação

• Preparação da superfície do anteparo: Verifique se a parede ou o painel estrutural pode suportar continuamente o peso de um rack 3500 totalmente equipado (até 45 lb ou 20,4 kg). Faça previamente os furos de montagem de acordo com o espaçamento exato do gabarito fornecido nos manuais de instalação da Bently Nevada.
• Espaços livres para acesso frontal: Como este é um chassi com montagem em anteparo (-02), tanto as placas de monitoramento principais quanto seus módulos de E/S correspondentes são instalados pela frente. Mantenha um espaço livre mínimo de 250 mm à frente da face do rack para os raios de curvatura dos cabos, as canaletas de fiação e a remoção dos módulos.
• Regras dos slots utilitários dedicados: Lembre-se de que os slots mais à esquerda são dedicados exclusivamente aos módulos de alimentação (como o 3500/15) e ao Módulo de Interface do Rack (3500/22M). Monitores de máquinas padrão não podem ser instalados nesses slots utilitários.
• Conexão de aterramento do chassi: Conecte um fio de aterramento de cobre de bitola alta do terminal de aterramento do chassi principal à malha de aterramento elétrico primária do gabinete do painel de controle para bloquear ruídos elétricos e garantir a estabilidade da instrumentação.
