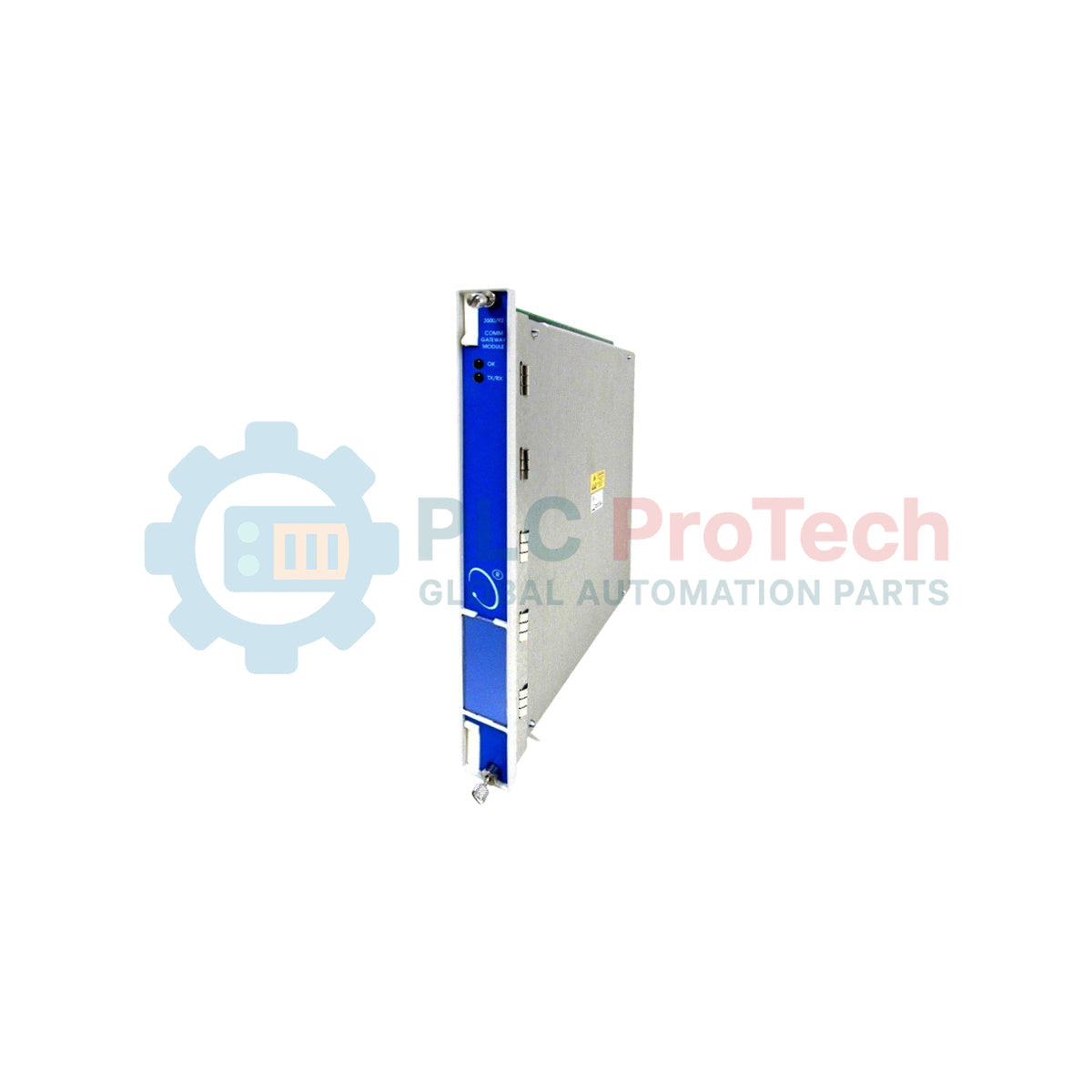

Gateway de comunicação da série 3500 Bently Nevada 3500/92-02-01-00

Descrição

Oferecendo integração direta e de alta velocidade entre sistemas críticos de proteção de máquinas e redes de controle de toda a planta, o Bently Nevada 3500/92-02-01-00 atua como um hub de comunicação confiável para a plataforma de monitoramento 3500. Este módulo coleta dados estáticos e dinâmicos de todos os outros módulos do rack e os transmite para sistemas host, como redes DCS, PLC ou SCADA. Projetado com um Módulo de E/S Modbus RS485 e uma configuração de Memória baixa, oferece suporte a comunicações digitais seriais robustas. O hardware é configurado sem aprovações específicas de órgãos reguladores (Opção 00), tornando-o adequado para ambientes industriais padrão que exigem integração contínua de valores de diagnóstico e status das máquinas.

Principais recursos

• Integração serial: Equipado com uma interface Modbus RS485 dedicada para configurações seriais multidrop confiáveis de longa distância.
• Memória otimizada: Conta com uma arquitetura econômica de memória baixa, projetada para requisitos padrão de mapeamento de registros.
• Extração do backplane: Coleta automaticamente dados abrangentes das máquinas, incluindo valores gerais, status e níveis de alerta, diretamente do backplane do rack 3500.
• Design com troca a quente: Pode ser removido ou substituído enquanto estiver energizado, sem interromper a operação dos módulos de proteção adjacentes dentro do rack.

Aplicações

• Links SCADA e de sistemas de controle distribuído (DCS) em instalações de geração de energia.
• Transmissão do status de trens de compressores e turbinas em instalações petroquímicas e refinarias de petróleo e gás.
• Redes remotas de monitoramento das condições dos ativos.
• Sistemas de automação de fábrica que exigem registros Modbus seriais unificados.

Informações para pedidos

Especificações técnicas

Conexões e interfaces

Insights de engenharia empírica

Modelos alternativos e compatibilidade

O 3500/92-02-01-00 utiliza a configuração Low Memory (Opção 01). Embora seja altamente eficaz para matrizes de monitoramento de pequeno e médio porte, sistemas que executam configurações 3500 densas com captura de dados transientes ou rastreamento espectral em larga escala podem exceder os limites de alocação de registros. Para sistemas de alta densidade que exigem extração profunda de registros históricos ou configurações multiprotocolo complexas, geralmente recomenda-se padronizar a alternativa de alta memória. Observe que a mudança de E/S serial RS485 para interfaces Ethernet (por exemplo, Modbus TCP/IP) exige a troca das configurações de firmware do módulo principal e do módulo físico de E/S na parte traseira do rack.

Armadilhas da aplicação e observações de engenharia

Ao configurar redes RS485, uma armadilha comum é ignorar a terminação da linha serial. Sem resistores de terminação adequados nas extremidades da cadeia física em topologia daisy chain, as reflexões de sinal podem causar erros intermitentes de CRC ou quedas de comunicação. Além disso, a opção Low Memory restringe o número de solicitações de polling simultâneas que o gateway pode processar. Frequências de polling elevadas (intervalos inferiores a 50 ms) provenientes de vários mestres podem causar gargalos no processador interno e atrasos nas atualizações de telemetria no DCS host.

Dicas de comissionamento e cabeamento

Durante o comissionamento inicial, verifique a polaridade das linhas da rede RS485. Integradores de sistemas frequentemente constatam que as convenções de identificação RXD/TXD e +/- variam significativamente entre os CLPs host e o 3500/92. Se a comunicação falhar durante a configuração, inverter as linhas de sinal diferencial é uma etapa essencial de diagnóstico. Sempre utilize cabos STP de par trançado blindado de alta qualidade e certifique-se de que a blindagem esteja aterrada em apenas uma extremidade do segmento para evitar que loops de aterramento indutivos introduzam ruído de alta frequência no caminho de comunicação.

Diretrizes de instalação
