General Electric

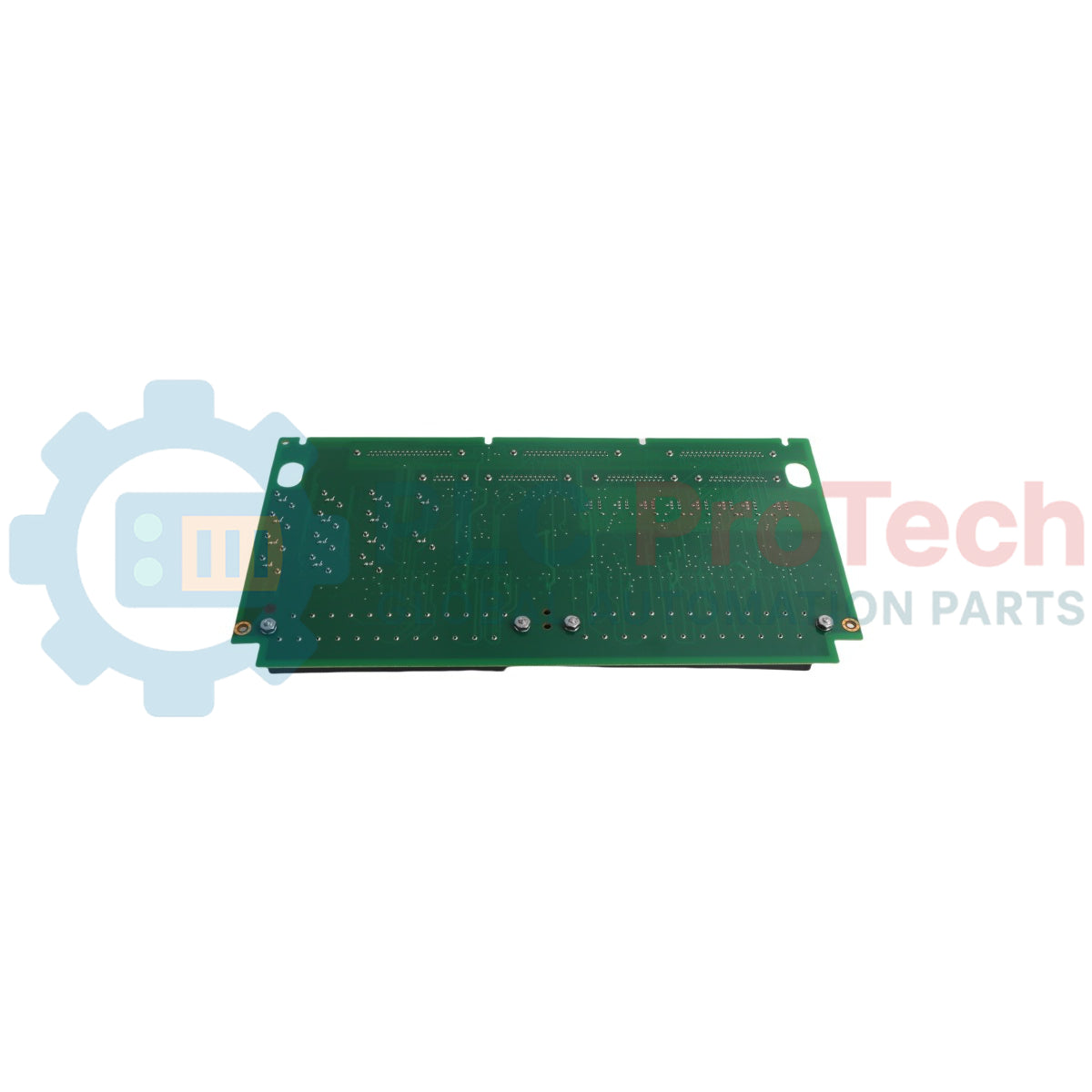

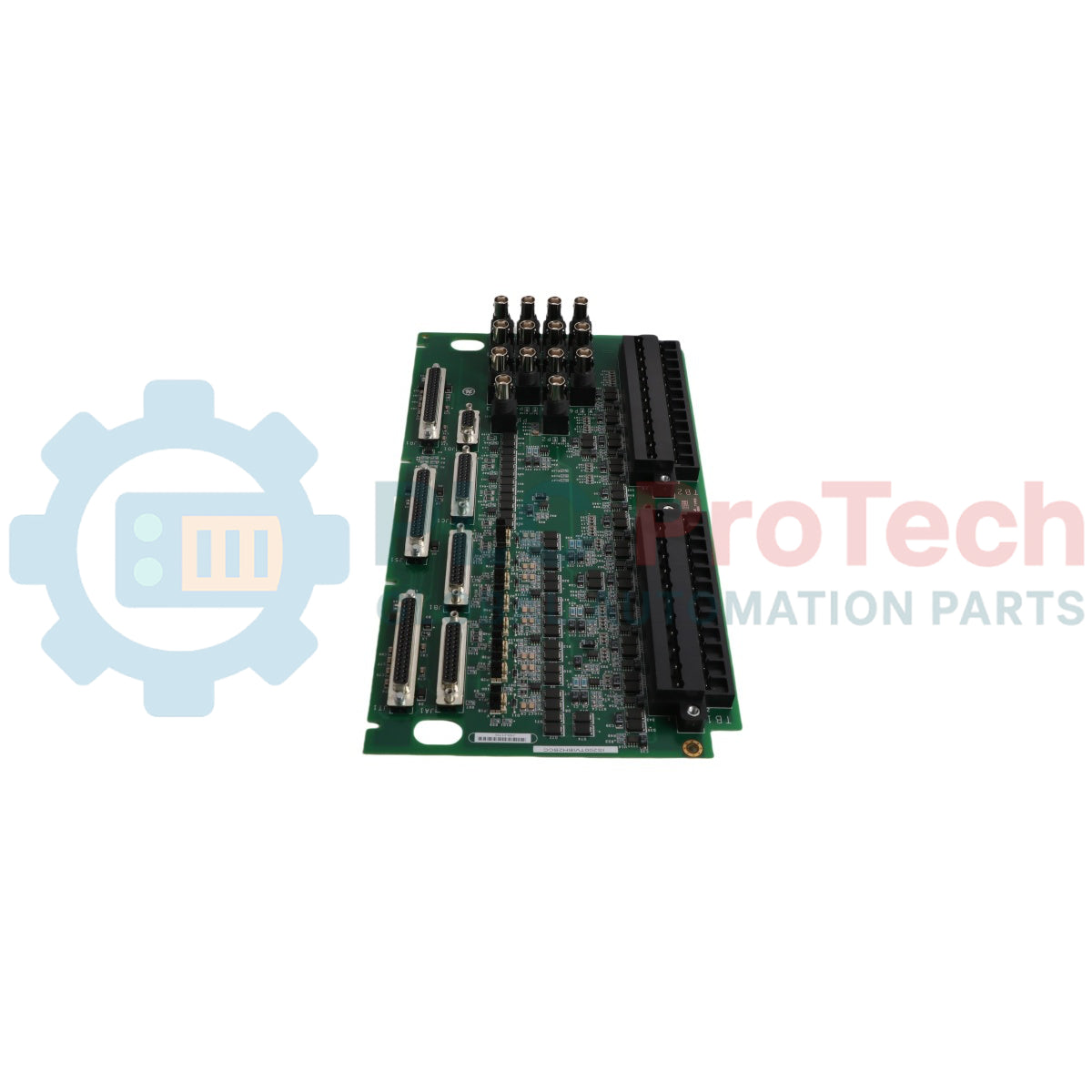

Placa de terminação de vibração General Electric IS200TVIBH2BCC Mark VI

SKU IS200TVIBH2BCC

Em estoque
  • 12-month warranty
  • Free returns within 30 days
  • Fabricante: General Electric

  • Nº do Produto: IS200TVIBH2BCC

  • País de origem:Estados Unidos

  • Tipo de Produto: Placa de vibração de terminação

  • Código de barras: 8537101190

  • Pagamento: T/T, Western Union

  • Peso: 580g

  • Dimensões: 33cm x 17,7cm x 4cm

  • Porto de embarque: Xiamen

  • Garantia: 12 meses

Descrição

A IS200TVIBH2BCC funciona como uma placa terminal de vibração dedicada, fabricada pela GE Industrial Systems sob a marca General Electric para a série de controle Mark VI Speedtronic. Este módulo serve como uma camada de conexão essencial no conjunto maior da placa de vibração e posição VVIB, permitindo vias de interface direta para até quatorze sondas de proximidade Bently Nevada destinadas ao monitoramento da vibração mecânica do eixo. Projetada para aplicações de diagnóstico robustas, a IS200TVIBH2BCC fornece sinais brutos com buffer para facilitar a coleta local de parâmetros por equipamentos portáteis de aquisição de dados sem interromper o monitoramento ativo da proteção de máquinas.

Esta modificação personalizável do hardware de terminais amplia a compatibilidade do sistema para além dos tradicionais circuitos de controle de turbinas a vapor e a gás de serviços públicos, com caminhos de integração validados para sistemas de gerenciamento de turbinas eólicas industriais. Equipada com vários pares de jumpers de hardware configuráveis, a placa estabelece roteamento preciso dos sinais dos sensores e parâmetros de impedância correspondentes para diagnósticos dinâmicos de máquinas rotativas.

Recursos

  • Interface de monitoramento multiponta: Oferece vias de terminação direta para até quatorze sondas Bently Nevada externas, permitindo a análise contínua da vibração do eixo.
  • Saídas de diagnóstico dedicadas: Incorpora quatorze conectores BNC independentes, projetados para isolar e distribuir vetores de onda de sensores com buffer diretamente para equipamentos portáteis de registro de dados.
  • Blocos plugáveis de alta densidade: Abriga dois blocos de terminais fixados por parafusos, cada um com suporte para 24 conexões de E/S, totalizando 48 pontos removíveis de terminação para conexões de campo.
  • Arquitetura altamente configurável: Equipada com dezesseis pares de jumpers de hardware configuráveis para modificar os layouts da placa e as configurações de rastreamento especificadas pela fábrica.
  • Blindagem de camada de nível industrial: Protegida por um revestimento de circuito isolante fino e especializado, que encapsula completamente os elementos da placa contra contaminação corrosiva.

Aplicações

  • Monitoramento de vibração do eixo de turbinas a gás, vapor e eólicas para aplicações pesadas Mark VI Speedtronic
  • Registro em tempo real de dados de diagnóstico dinâmico de máquinas e manutenção preditiva
  • Condicionamento de sinais de sondas de proximidade de campo e roteamento para o bloco de terminais

Especificações técnicas

Item Descrição / Valor
Fabricante original GE Industrial Systems
Série do produto Mark VI Speedtronic
Número de peça funcional IS200TVIBH2BCC
Sigla funcional TVIB
Descrição funcional Placa de vibração de terminação
Revestimento da PCB Revestimento isolante
1ª revisão funcional B
2ª revisão funcional C
Revisão da arte C
Conexões de sonda compatíveis Até 14 sondas Bently Nevada
Conectores de sinal com buffer 14 portas de interface BNC
Total de conexões do bloco de terminais 48 pontos de conexão de E/S (24 por bloco)
Jumpers configuráveis integrados 16 jumpers
País de origem EUA

Diretrizes de instalação

  • Fixação do bloco de terminais: Certifique-se de que os dois grandes blocos de terminais encaixáveis estejam fixados à estrutura da placa de circuito base com os quatro parafusos de retenção fornecidos de fábrica, para manter o alinhamento físico da ponte.
  • Validação do mapa de jumpers: Antes de aplicar a alimentação de excitação do loop, verifique se a posição e o alinhamento das etiquetas dos dezesseis pares de jumpers de hardware correspondem às especificações designadas para o local de instalação do sistema.
  • Isolação da blindagem de sinal: Aterre os cabos de blindagem da transmissão da sonda externa nos pontos comuns de terminal adequados para reduzir interferências eletromagnéticas ambientais da instalação nas saídas BNC.

FAQ

A qual grupo específico de montagem de produtos esta placa pertence?

Conforme indicado pelo marcador da série H2 no número de peça funcional, esta placa pertence ao grupo dois dentro da série Mark VI Speedtronic mais ampla.

As duas revisões individuais com classificação C da placa são compatíveis com versões anteriores?

Não. Como os dois indicadores de classificação C representam tipos de revisão completamente distintos (a segunda revisão funcional e a revisão do layout), eles não são compatíveis com versões anteriores.

Qual é a função principal dos quatorze conectores BNC integrados?

Os quatorze conectores BNC são usados para distribuir sinais de sensores com buffer diretamente para unidades portáteis de coleta de dados e analisadores, para verificações de manutenção diagnóstica.
