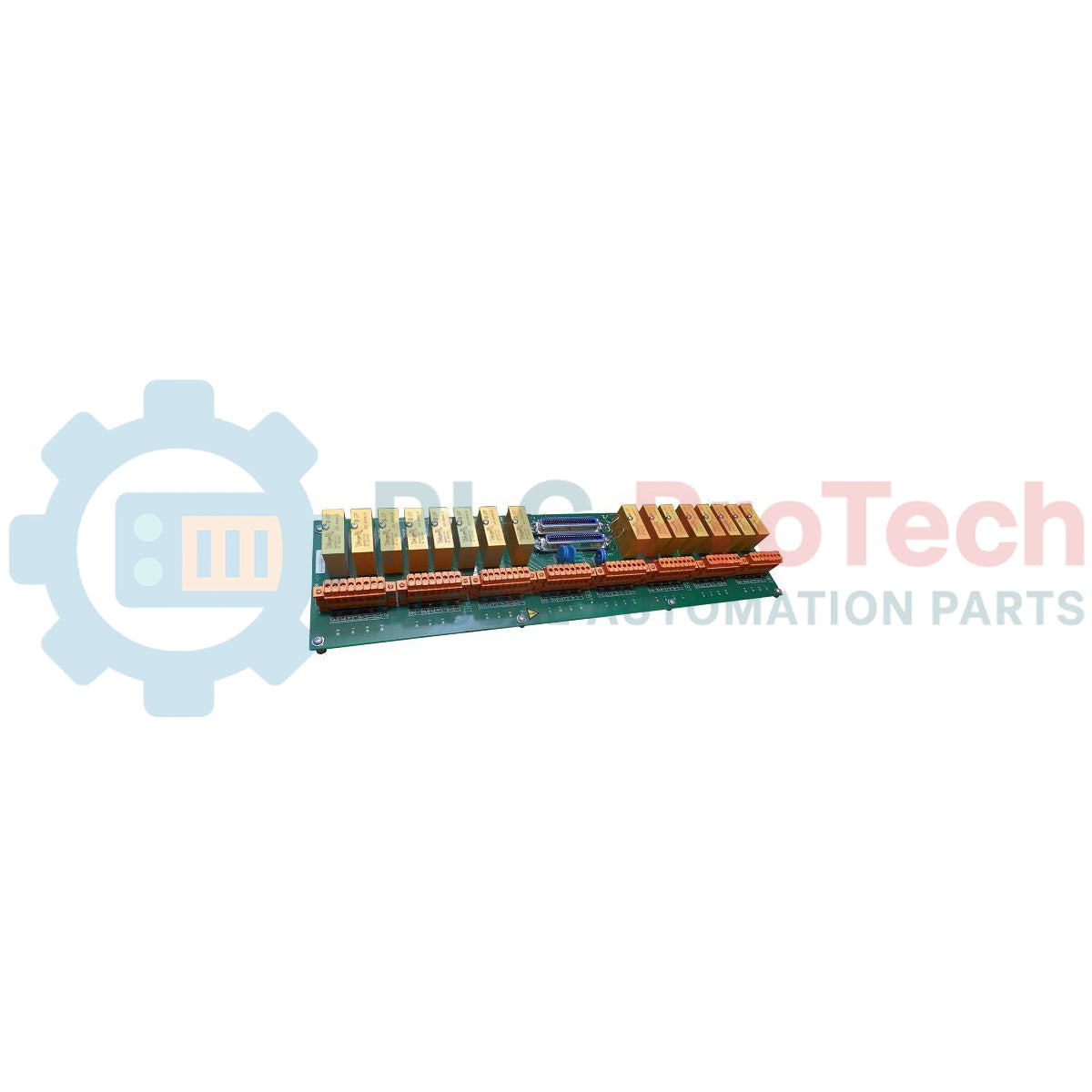

Honeywell 51304439-125 MU-TDIA12 FTA de entrada digital HPM TDC 3000

Descrição

Fazendo a interface entre sinais de campo de alta tensão e o subsistema Gerenciador de Processos de Alto Desempenho (HPM), o Honeywell 51304439-125 (modelo MU-TDIA12) funciona como um conjunto de terminação de campo (FTA) de entrada digital com 32 canais. Este conjunto de hardware em conformidade com a CE aceita entradas de 120 VCA provenientes de interruptores, contatos ou sensores de limite de campo, convertendo-as em sinais de nível lógico compatíveis com o controlador principal. O módulo utiliza terminais robustos do tipo compressão (tipo C) para garantir conexões elétricas seguras e resistentes a vibrações em ambientes exigentes de controle de processos industriais.

Recursos

• 32 canais de entrada discreta: Terminação de alta densidade que acomoda até 32 entradas digitais separadas de 120 VCA.
• Terminais de compressão (tipo C): Garantem conexões de fiação direta seguras e confiáveis, sem necessidade de terminais tipo olhal.
• Conformidade com a CE: Totalmente em conformidade com as normas europeias da CE, substituindo versões anteriores sem certificação CE.
• Formato Tamanho C: Compatível com os layouts padrão de gabinetes e arquivos de cartões Honeywell HPM.

Aplicações

• Integração com o gerenciamento de processos Honeywell TDC 3000 e Experion LCN.
• Monitoramento da lógica discreta do balanceamento da planta (BoP) em ambientes de concessionárias de serviços públicos.
• Intertravamento de segurança e monitoramento do status de funcionamento/parada de motores em indústrias pesadas.
• Sequenciamento de malhas de controle em refinarias e indústrias petroquímicas.

Tabela de especificações técnicas

Insights de engenharia empírica

Modelos alternativos e compatibilidade

O conjunto 51304439-125, em conformidade com a CE, é uma atualização direta do modelo legado 51304439-100. Todas as dimensões, configurações de conexão e operações lógicas permanecem idênticas, permitindo substituições a quente ou retrofits de campo do tipo drop-in sem interrupções em layouts padrão de suporte Tamanho C.

Armadilhas de aplicação e notas de engenharia

Ao encaminhar entradas digitais de 120 Vac por trechos de campo extensos, a capacitância parasita da linha pode ocasionalmente gerar fuga de tensão indutiva/capacitiva. Essa fuga pode induzir o circuito de entrada a registrar um estado lógico "alto" mesmo quando o interruptor de campo está fisicamente aberto. Os engenheiros devem verificar o comprimento total dos cabos e implementar resistores de sangria ou relés de interposição para trechos que excedam os limites nominais de distância da planta.

Dicas de comissionamento e fiação

Para evitar estresse mecânico no nível da placa, certifique-se de que os parafusos de compressão sejam apertados estritamente de acordo com as práticas padrão da Honeywell (0,5 a 0,6 Nm). Evite passar linhas de entrada CA de alta tensão diretamente ao lado de cabos de instrumentação analógica CC sensíveis nos mesmos canais de eletrodutos, para minimizar a diafonia eletromagnética.
