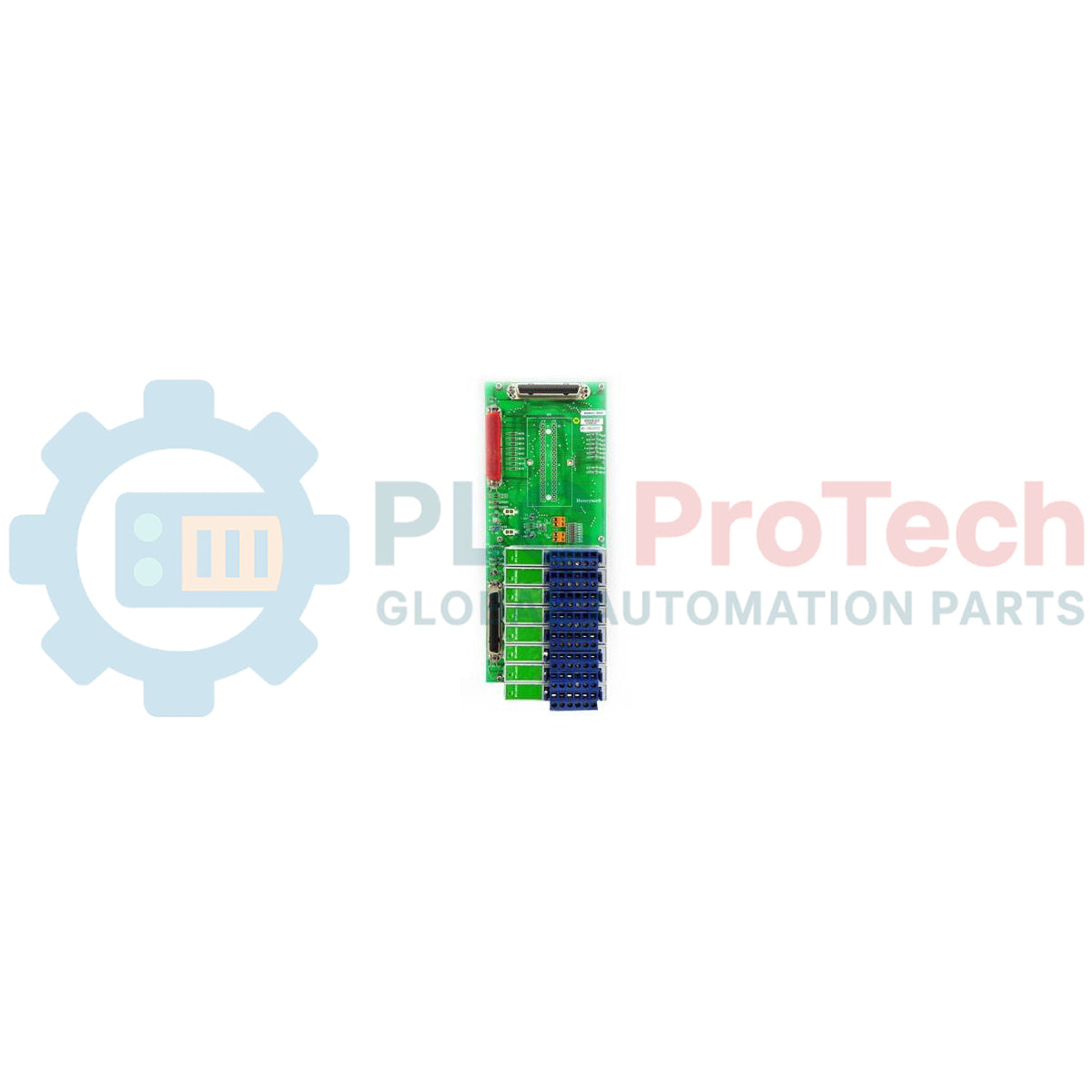

Módulo de saída analógica não redundante Honeywell 51304638-175 da série MU-T

Descrição

Fazendo a interface entre os componentes eletrônicos do sistema de controle e os dispositivos de loop em nível de campo, o Honeywell 51304638-175 funciona como uma FTA de saída analógica (Field Termination Assembly) não redundante e confiável. Também identificada pelo código de modelo MC-GAOX02, esta unidade facilita a distribuição de sinais de controle analógicos do controlador para elementos finais de controle, como válvulas, atuadores e posicionadores, em ambientes de processos industriais.

Esta Field Termination Assembly possui 8 canais individuais galvanicamente isolados, projetados para evitar interferências elétricas entre os loops. O módulo integra conexões de terminais de compressão, permitindo terminações com fios diretamente conectados, sem a necessidade de réguas de terminais adicionais. Para garantir confiabilidade em ambientes de processamento corrosivos ou úmidos, a placa de circuito impresso da montagem possui revestimento conformal, oferecendo proteção padrão contra poeira, umidade e contaminantes químicos.

Características

• Fornece 8 canais de saída analógica não redundantes e galvanicamente isolados.
• Suporta configurações padrão de loop de corrente de 4-20 mA.
• Equipado com terminais de compressão de alta confiabilidade para conexões de campo seguras.
• Proteção da placa de circuito impresso com revestimento conformal para maior resistência a condições ambientais severas.
• Compatível com os requisitos padrão de espaço de montagem Honeywell Tamanho B.
• Projetado para aplicações de loop simplex nas quais não é necessária redundância.

Aplicações

• Integração de loops de controle de processos em refinarias de petróleo e gás.
• Posicionamento de válvulas de controle modulantes e atuadores em plantas químicas.
• Loops de controle de utilidades e alimentação de caldeiras em instalações de geração de energia.
• Distribuição para dosagem e controle de vazão em plantas de água e tratamento de águas residuais.

Especificações técnicas

Conexões e interfaces

As conexões da fiação de campo são terminadas diretamente na placa por meio dos blocos de terminais de parafuso de compressão integrados. Cada um dos 8 canais de loop ocupa terminais positivo e negativo dedicados para suportar loops de controle de 4-20 mA alimentados pelo loop ou externamente.

Diretrizes de instalação

• Montagem: Monte o módulo firmemente em canais ou espaçadores de montagem compatíveis com o Tamanho B, dentro de um gabinete industrial.
• Fiação: Use cabos de par trançado blindado para todos os loops de 4-20 mA, a fim de minimizar a interferência eletromagnética. Conecte as blindagens de acordo com as especificações de engenharia do sistema, normalmente aterrando-as apenas no lado do gabinete.
• Gerenciamento térmico: Mantenha um espaçamento vertical adequado para ventilação entre as FTAs dentro do gabinete de terminação, a fim de evitar o acúmulo localizado de calor.
• Manuseio: Devem ser observadas precauções padrão contra ESD durante o manuseio, a instalação e as atividades de fiação de campo para proteger os componentes internos.

Conformidade e certificações

• Em conformidade com a CE
