Descrição

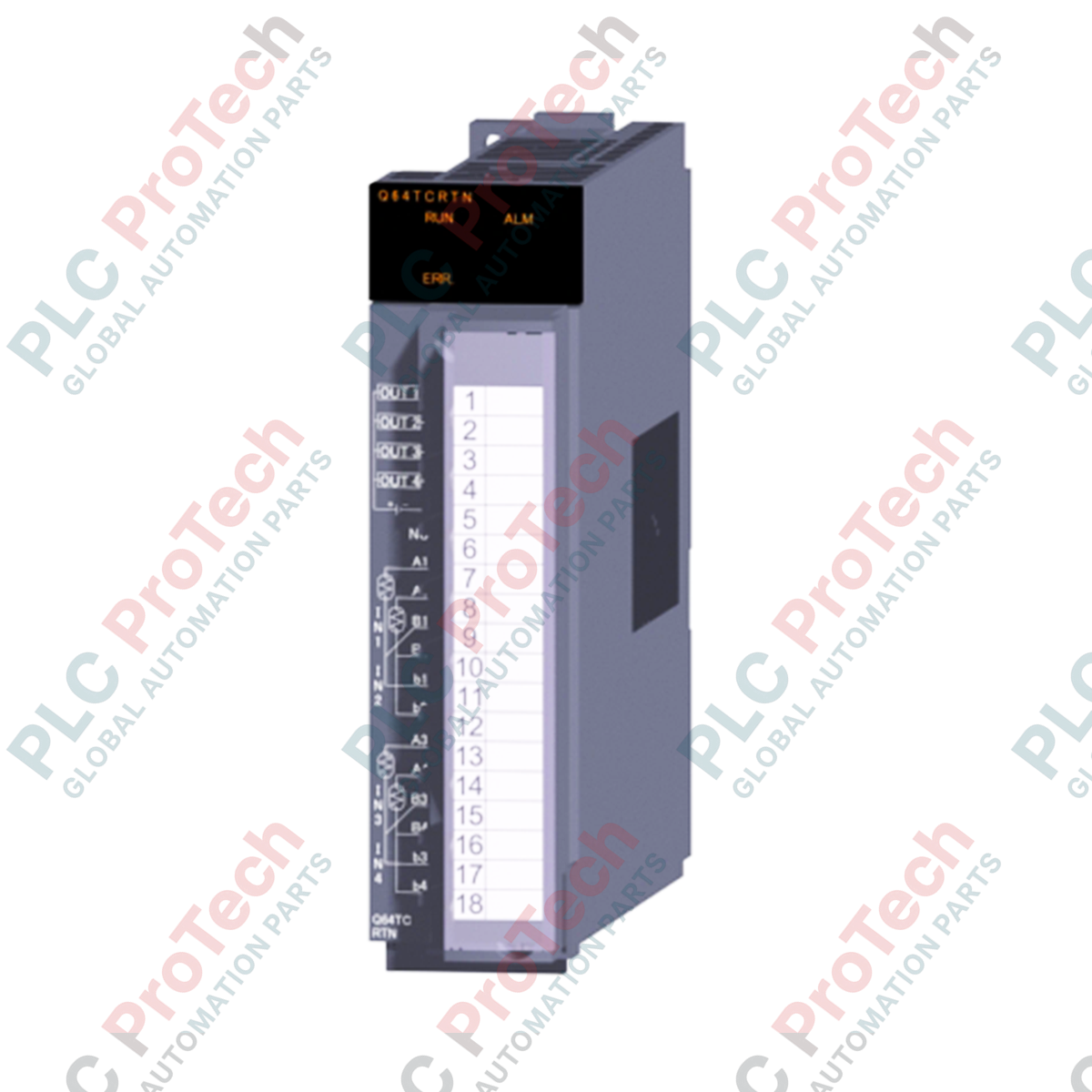

A regulação térmica precisa em sistemas automatizados exige feedback e controle confiáveis e de alta velocidade. O Mitsubishi Electric Q64TCRTN é um módulo de controle de temperatura de alto desempenho e 4 canais, desenvolvido para integração perfeita com a plataforma CLP MELSEC-Q Series. Operando como um módulo de função inteligente, esta unidade faz interface direta com detectores de temperatura por resistência (RTDs) Pt100 e JPt100 para proporcionar monitoramento preciso e controle PID em malha fechada sem sobrecarregar a CPU principal.

Equipado com quatro canais de entrada independentes e saídas de transistor correspondentes, o Q64TCRTN utiliza um algoritmo PID avançado com autotuning para manter as variáveis do processo estáveis. Isso o torna altamente compatível com sistemas exigentes de gerenciamento térmico em extrusão de plásticos, máquinas de embalagem, processamento químico e câmaras ambientais. Sua arquitetura isolada garante proteção robusta contra ruídos elétricos e loops de terra em ambientes industriais severos.

Recursos

• Entrada multicanal: Suporta 4 canais independentes de medição de temperatura usando sensores RTD padrão Pt100 ou JPt100.
• Modos de controle flexíveis: Configurável para controle PID (com autotuning), controle de pulso LIGA/DESLIGA ou controle direto de 2 posições.
• Processamento de alta velocidade: O rápido ciclo de amostragem de 500 ms em todos os 4 canais ativos garante ações de controle responsivas.
• Isolamento robusto: Isolamento por transformador integrado entre os terminais de entrada, a fonte de alimentação do sequenciador e os canais de entrada individuais.
• Segurança contra desconexão: Conta com processamento automático de elevação em caso de desconexão da entrada do sensor, protegendo o hardware a jusante.

Aplicações

• Controle de temperatura para extrusão de plásticos e moldagem por injeção.
• Sistemas de selagem térmica para processamento e embalagem de alimentos.
• Regulação térmica de reatores químicos e farmacêuticos.
• Controle climático de salas limpas para fabricação de semicondutores.

Especificações técnicas

Diretrizes de instalação

• Montagem em rack: Insira firmemente o módulo em uma unidade base padrão da série MELSEC-Q, garantindo que o gancho de fixação do módulo esteja totalmente encaixado.
• Fiação dos terminais: Use terminais de crimpagem M3 para todas as conexões ao bloco de terminais de 18 pontos. Aperte os parafusos dos terminais com o torque recomendado de 0,42 a 0,58 N-m.
• Mitigação de ruído: Passe a fiação de entrada dos sensores separadamente das linhas de alimentação CA de alta tensão e dos acionamentos de motores para evitar interferência eletromagnética.
• Blindagem: Conecte o fio de blindagem do cabo RTD ao terminal de aterramento designado no módulo ou no gabinete do painel.
