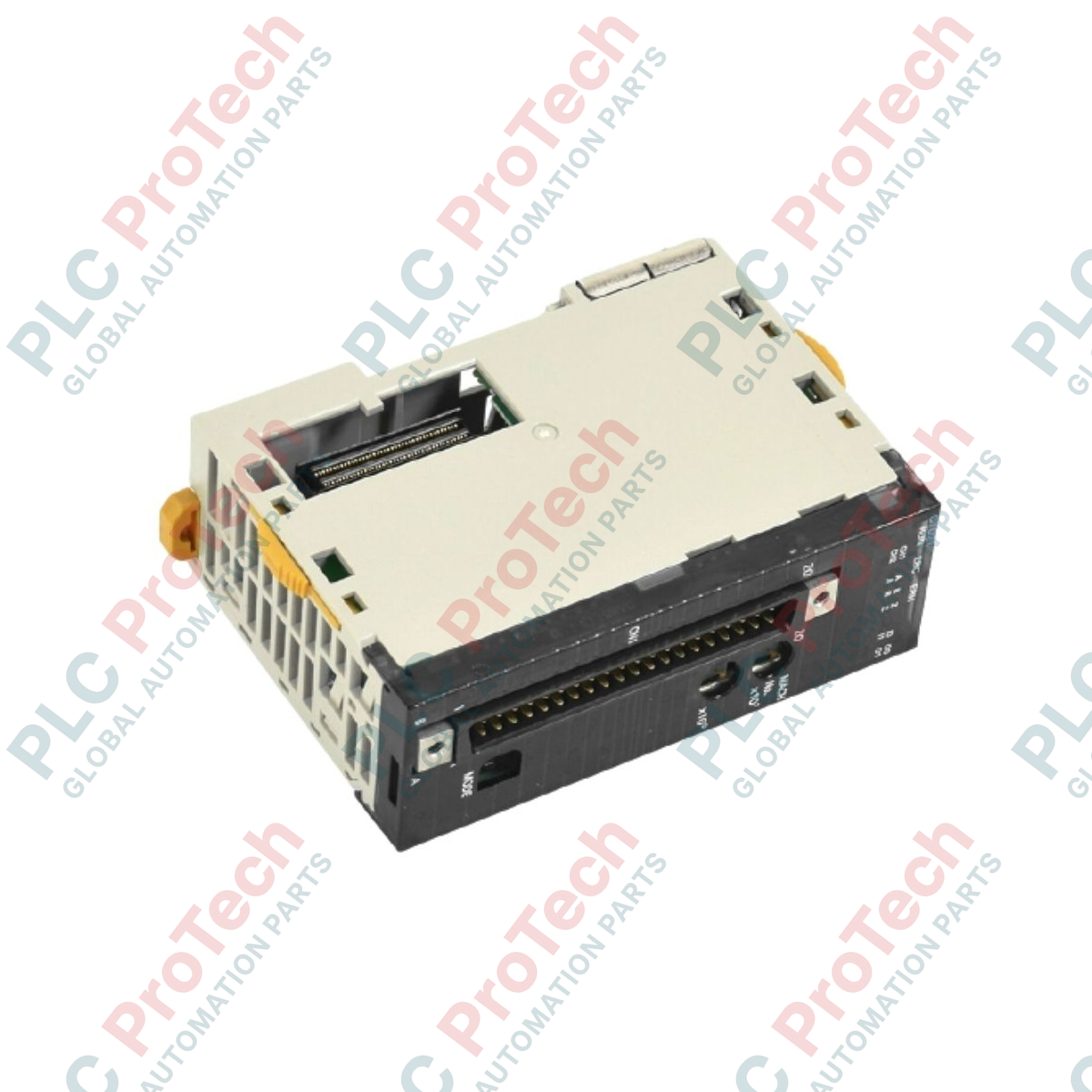

Unidade de contador de alta velocidade da série CJ1 Omron CJ1W-CT021

Descrição

Para atender a aplicações industriais exigentes que requerem rastreamento preciso de posição e velocidade, o módulo contador de alta velocidade CJ1W-CT021 oferece detecção de pulsos de alto desempenho para sistemas PLC das séries CJ e NJ da Omron. Este módulo foi projetado para fazer interface direta com encoders rotativos incrementais ou escalas lineares, processando pulsos de entrada rápidos independentemente do tempo de ciclo da CPU do PLC.

A unidade possui dois canais de contagem independentes capazes de lidar com sinais de alta frequência. Ela processa operações de contagem, medição de frequência e cálculo da velocidade de rotação diretamente na própria unidade, garantindo controle determinístico para rastreamento de movimento, máquinas de embalagem e tarefas de posicionamento.

Recursos

• Dois canais independentes de contagem de alta velocidade.
• Aceita frequências de pulso de entrada de até 500 kHz para realimentação de encoder de alta resolução.
• Tempo de resposta rápido de 0,5 ms para ativação rápida das saídas com base nos valores de comparação do contador.
• Integração direta aos backplanes de controladores das séries Omron CJ1 e NJ.
• Baixo consumo interno de energia, de 280 mA a 5 VCC.

Aplicações

• Interface para encoder rotativo em sistemas de posicionamento com servomotores e motores de passo.
• Controle da tensão da bobina e medição do comprimento do material em linhas de embalagem e impressão.
• Controle de corte no comprimento e tesoura volante.
• Monitoramento de velocidade de alta precisão em redes de movimentação de materiais e transportadores.

Especificações técnicas

Diretrizes de instalação

Ao instalar a unidade contadora, certifique-se de que ela esteja travada com segurança no conector de barramento CJ1/NJ. Para evitar interferências de ruído elétrico em sinais de alta frequência, use sempre cabos de par trançado blindados para todas as conexões dos encoders e certifique-se de que a blindagem esteja aterrada na extremidade do PLC. Passe as linhas de sinal afastadas das linhas de alimentação CA de alta tensão e dos inversores de frequência.
