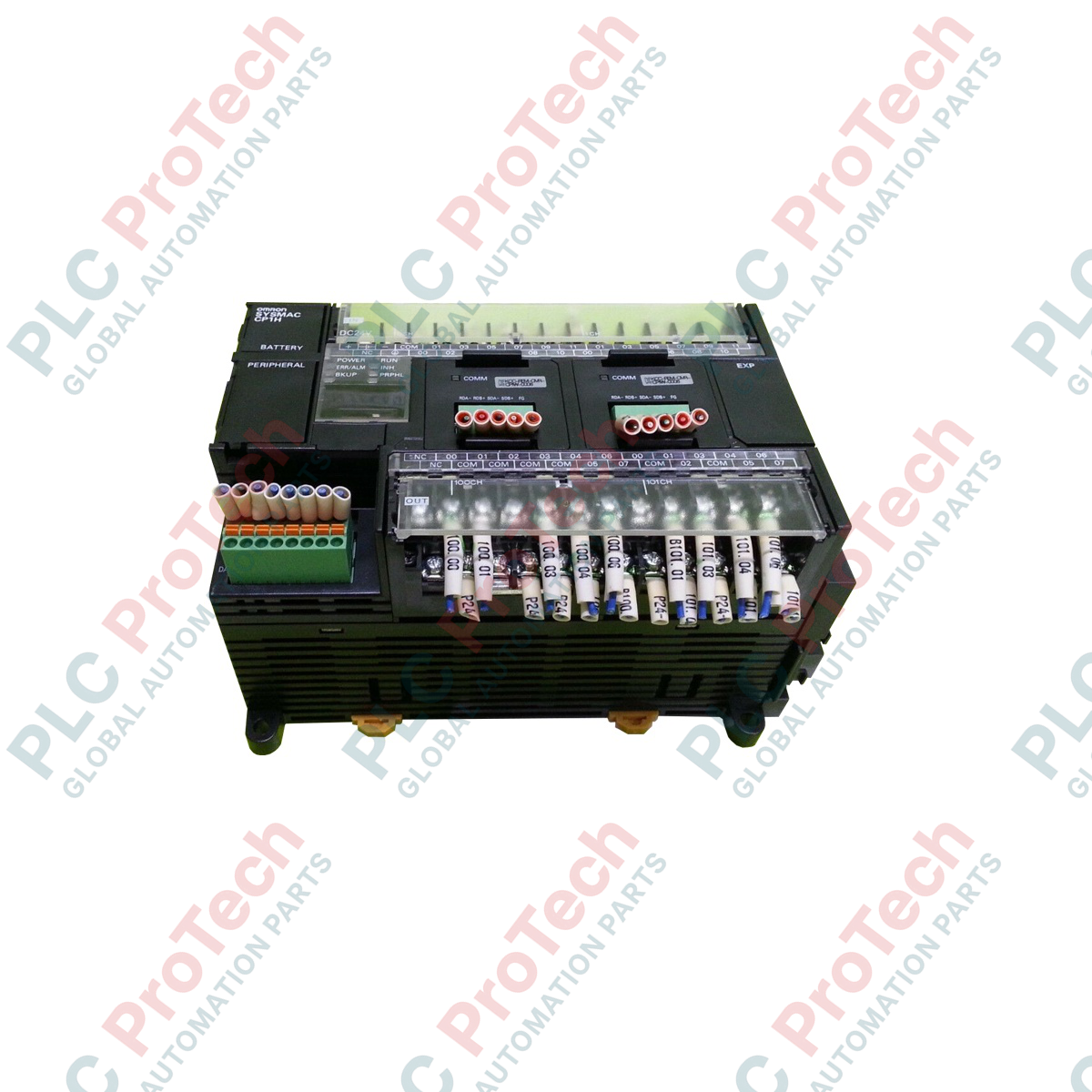

Projetado para posicionamento multieixos e controle integrado de processos, o Omron CP1H-XA40DT1-D é um controlador lógico programável (PLC) completo e de alta densidade, otimizado para sistemas sofisticados de automação industrial. Este controlador compacto integra saídas de pulso de alta velocidade para 4 eixos, circuitos versáteis de entrada/saída analógica integrados e um robusto sistema de E/S digitais com 40 pontos em um único formato que economiza espaço. Operando com uma fonte de alimentação de 24 VCC, ele conta com saídas de transistor do tipo source perfeitamente alinhadas aos padrões modernos de segurança e aos dispositivos de campo industriais.
A seção analógica integrada oferece conversão de sinais de alta resolução, tornando desnecessárias placas analógicas externas para aplicações básicas de controle em malha fechada. Combinado ao desempenho de um PLC modular, este microcontrolador lida facilmente com cálculos matemáticos complexos e operações de movimento em alta velocidade, constituindo uma base confiável para projetos de máquinas modulares.
| Parâmetro | Valor da especificação |
|---|---|
| Fabricante | Omron |
| Número do modelo | CP1H-XA40DT1-D |
| Tensão da fonte de alimentação | 24 VCC (faixa de operação: 20,4 a 26,4 VCC) |
| Pontos de entrada digitais | 24 entradas (24 VCC, tempo de resposta selecionável de 0 a 32 ms) |
| Pontos de saída digitais | 16 saídas (transistor do tipo source, 24 VCC, 0,3 A por ponto) |
| Entradas analógicas integradas | 4 canais (0–10 V, 1–5 V, 0–20 mA, 4–20 mA; resolução: 1/12.000) |
| Saídas analógicas integradas | 2 canais (0–10 V, 1–5 V, 0–20 mA, 4–20 mA; resolução: 1/12.000) |
| Saídas de pulso | 4 eixos, frequência máxima de 100 kHz (saídas do tipo source) |
| Contadores de alta velocidade | 4 eixos, entradas de diferença de fase: 50 kHz, entradas monofásicas: 100 kHz |
| Capacidade do programa | 20 mil passos (backup em EEPROM, RAM com bateria) |
| Capacidade de memória de dados | 32 mil palavras |
| Temperatura de operação | 0 a 55 °C (ambiente operacional) |
| Peso de envio (calculado) | 1,10 kg |
| Dimensões da embalagem (calculadas) | 160 mm x 120 mm x 100 mm |
| Grupo de terminais | Atribuição de funções |
|---|---|
| Terminais de alimentação | Conexão de entrada de 24 VCC (+ / -), terminal de aterramento funcional (FG) e terminal de terra de proteção (PE). |
| Blocos de entrada digital | Terminais CIO 0.00 a CIO 0.11 e CIO 1.00 a CIO 1.11. Inclui entradas de contador de alta velocidade. |
| Blocos de saída digital | Terminais CIO 100.00 a CIO 100.07 e CIO 101.00 a CIO 101.07. Configuração de transistores de saída do tipo source (comum V+). |
| Terminais de E/S analógicas | Entradas dedicadas de tensão/corrente (AD0 a AD3), saídas (DA0 a DA1) e pontos de referência AG (terra analógico). |
Ao migrar de modelos mais antigos ou substituir uma unidade do tipo sink, como a CP1H-XA40DT-D, observe que a CP1H-XA40DT1-D possui saídas do tipo source (sufixo T1). Isso exige a refiação fundamental das cargas externas, passando dos comuns de 0 VCC para comuns de 24 VCC. Os programas do CLP compilados no CX-Programmer podem ser transferidos diretamente entre as configurações CP1H, embora as polaridades físicas dos comuns de saída devam ser cuidadosamente validadas antes da energização.
Durante instalações densas em painéis com altas temperaturas ambientes, operar simultaneamente todos os quatro eixos de saída de pulsos de 100 kHz pode gerar calor localizado. Mantenha a folga especificada de 20 mm acima e abaixo da unidade para permitir a convecção natural do ar. Além disso, a corrente máxima por ponto de saída é de 0,3 A. Certifique-se de que cargas indutivas de alta corrente, como contatores para serviço pesado, sejam acionadas por meio de relés intermediários de interposição para evitar a degradação térmica do conjunto de transistores de fonte.
O ruído nos canais analógicos pode degradar significativamente a precisão do feedback. Para obter a resolução nativa de 1/12.000, encaminhe todos os cabos de entrada e saída analógicas dentro de pares trançados blindados dedicados. Sempre aterre a blindagem somente no terminal de aterramento funcional (FG) do lado do CLP para evitar loops de aterramento. Se houver servodrives de alta frequência instalados no mesmo painel, instale um filtro de ruído na linha de alimentação de 24 VCC do CLP.
Antes de montar, remover ou fazer a fiação da unidade CP1H, isole todas as fontes de alimentação primárias e de campo. A falha em desenergizar completamente todo o painel de controle pode causar danos catastróficos aos circuitos internos, choque elétrico ou ativação inesperada do servomotor.
