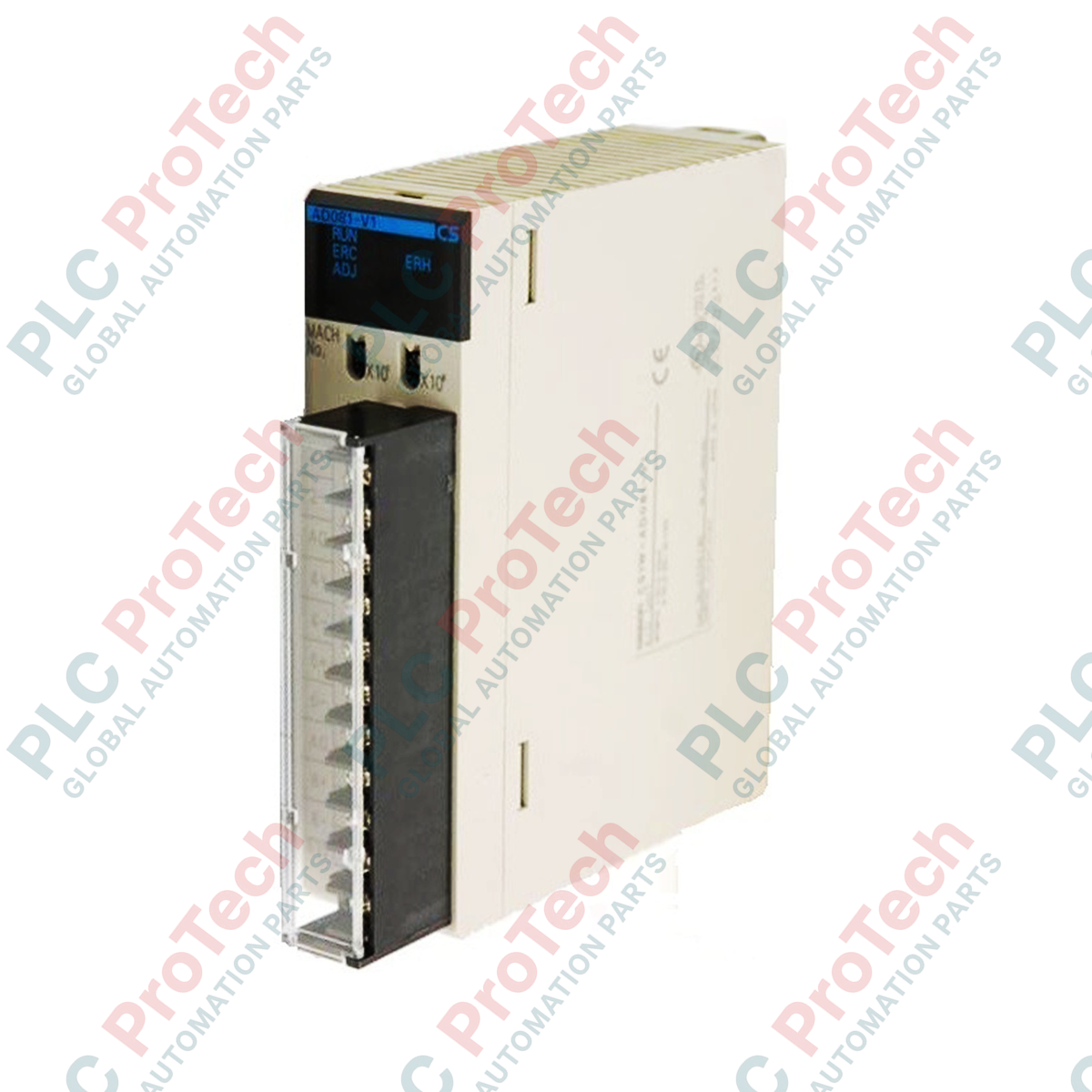

Unidade de entrada analógica Omron CS1W-AD081-V1 da série CS

Descrição

Projetada para integração perfeita aos backplanes de CLPs da série Sysmac CS, a Unidade de entrada analógica Omron CS1W-AD081-V1 oferece conversão de sinais analógicos para digitais em alta densidade e com múltiplos canais. Esta Unidade de E/S especial conta com 8 canais de entrada analógica independentes, permitindo a conexão direta de sensores industriais, transmissores e medidores de vazão. Cada canal pode ser configurado individualmente para diversas faixas de sinal, garantindo máxima flexibilidade do sistema sem a necessidade de hardware dedicado de condicionamento de sinais. O módulo oferece perfis de conversão de alta resolução selecionáveis e parâmetros robustos de filtragem de ruído para fornecer variáveis de processo limpas e confiáveis ao rack da CPU.

Principais recursos

• Configuração individual dos canais: Selecione faixas de entrada de tensão ou corrente independentemente para cada um dos 8 canais.
• Resolução selecionável: Permite configurar resoluções de conversão de 1/8.000 ou 1/4.000 para atender aos requisitos de precisão do processo.
• Conversão de alta velocidade: Opera a uma velocidade de conversão de até 250 microssegundos por ponto (configurável para 1 milissegundo por ponto).
• Conexões destacáveis: Inclui um bloco de terminais de parafuso M3 destacável de 21 pontos para uma fiação de campo eficiente e uma substituição rápida do módulo.
• Função de retenção de pico: Armazena os valores máximos de conversão durante ciclos de monitoramento de transientes de alta velocidade.

Aplicações

• Processamento químico e registro de temperatura em múltiplas zonas.
• Monitoramento de vazão, pressão hidráulica e nível em infraestruturas de tratamento de água.
• Malhas de controle de estações de bombeamento que utilizam transmissores de feedback de 4 a 20 mA.
• Automação de fábrica e integração de processos nas plataformas de controle Sysmac CS1G, CS1H e CS1D.

Especificações técnicas

Insights empíricos de engenharia

Modelos alternativos e compatibilidade

O CS1W-AD081-V1 é um substituto direto do antigo módulo CS1W-AD081 sem V1. O sufixo "V1" indica recursos aprimorados de filtragem interna e protocolos otimizados de comunicação com o barramento da CPU. Ao migrar aplicações mais antigas para este hardware V1, certifique-se de que a tabela de E/S do CX-Programmer esteja atualizada para refletir a designação V1, a fim de evitar falhas de incompatibilidade de configuração (erros de E/S do tipo H) durante os ciclos de download do hardware.

Armadilhas da aplicação e observações de engenharia

Observe que os canais do CS1W-AD081-V1 são isolados do barramento lógico interno do CLP, mas não são isolados entre si. Eles compartilham uma linha de aterramento comum (COM). Se você conectar transmissores de campo com potenciais de aterramento diferentes ou usar transmissores ativos alimentados pelo loop sem barreiras de isolamento de 3 vias, ocorrerão loops de terra. Isso distorcerá as leituras analógicas e poderá danificar o circuito multiplexador do módulo. Se o isolamento entre canais for um requisito do projeto, você deverá usar conversores externos de sinais com isolamento ou optar por uma série de módulos analógicos totalmente isolados.

Dicas de comissionamento e fiação

Para configurar um canal para uma entrada de corrente de 4 a 20 mA, você deve fazer uma ponte entre o terminal de entrada de tensão (V IN) e o terminal de entrada de corrente (I IN) usando um fio jumper no bloco de terminais removível. Esse curto-circuito aciona o resistor shunt interno de precisão de 250 ohms. A ausência dessa ponte entre os terminais ao selecionar o modo de corrente na configuração do software resultará em um sinalizador de entrada fora da faixa. Cabos blindados de par trançado são obrigatórios para todas as conexões analógicas, e as blindagens devem ser aterradas em um único ponto de aterramento adequado (terminal GR) no lado do painel do CLP.
