Descrição

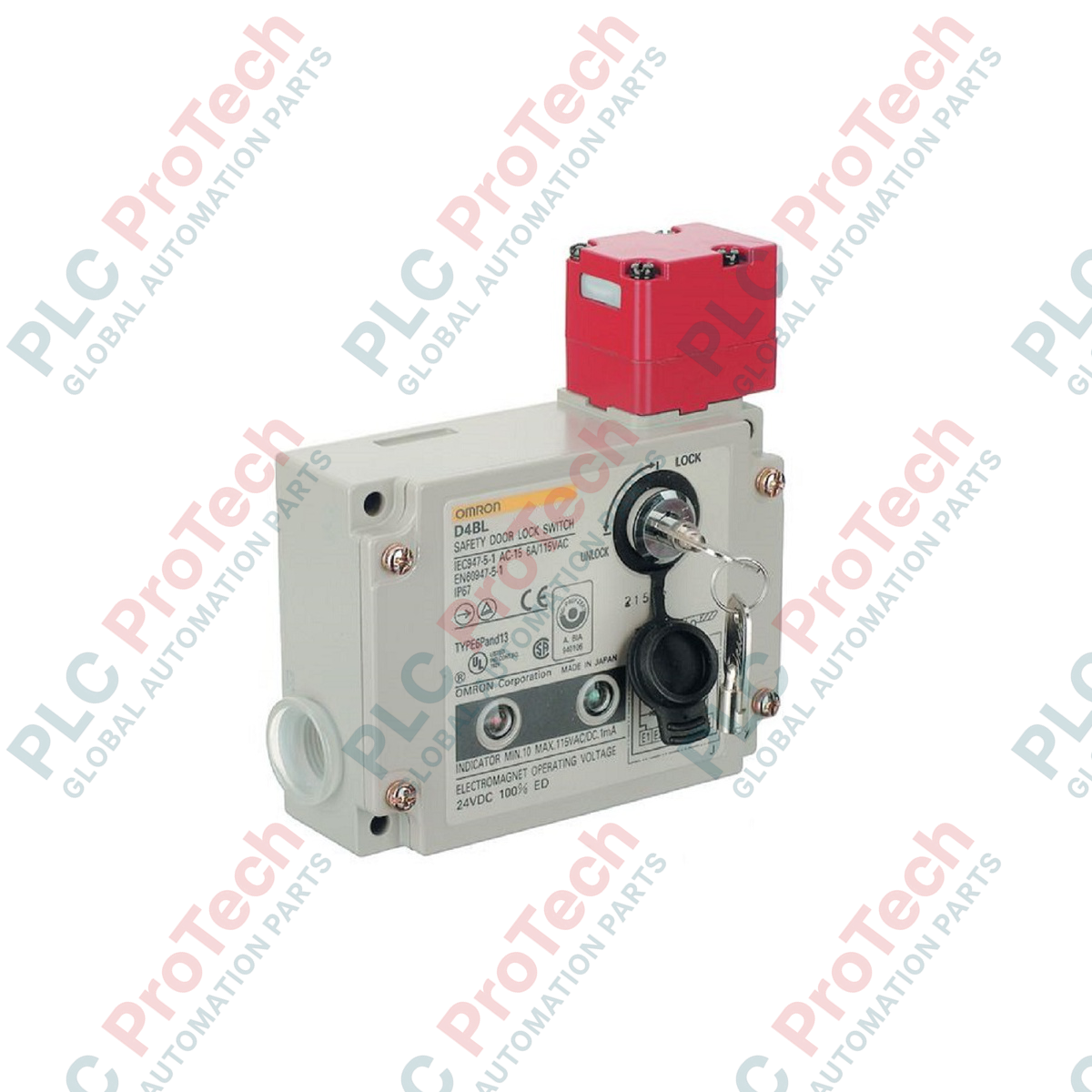

Protegendo áreas de trabalho com máquinas perigosas, este intertravamento de segurança industrial Omron D4BL-2DRG-A para serviços pesados conta com um sistema robusto de trava por solenoide de 24 VCC e liberação mecânica, projetado para impedir o acesso não autorizado ao portão. Construído com uma carcaça resistente de alumínio fundido, este interruptor de segurança Tipo 2 integra recursos de monitoramento duplo, acompanhando tanto a posição da porta de proteção física quanto o status do mecanismo de travamento. Padronizado com uma entrada para conduíte G1/2, esta unidade vem pré-configurada para integração perfeita a circuitos de controle de segurança industrial de alta confiabilidade.
Recursos
-
Mecanismo de travamento robusto: A liberação mecânica combinada com uma trava por solenoide de 24 VCC garante que portas de proteção pesadas permaneçam fechadas até que as condições perigosas desapareçam.
-
Configuração de cabeça multidirecional: Oferece quatro direções de montagem ajustáveis para facilitar a instalação física em diversas configurações de portas.
-
Indicadores de status de alta visibilidade: Equipado com diagnóstico por LED de duas cores (laranja e verde), operando de 10 a 115 VCA/VCC.
-
Desempenho de segurança aprimorado: Interruptor codificado de baixo nível em conformidade com as normas EN ISO 14119 para proteção contra desvio.
-
Alta proteção contra entrada: Classificado como IP67, proporcionando vedação resistente contra poeira, óleo e exposição a líquidos em ambientes agressivos.
Aplicações
- Perímetros de células de montagem robóticas e zonas de trabalho perigosas.
- Enclausuramentos de acesso a máquinas industriais pesadas.
- Áreas de classificação de linhas de embalagem com riscos de rotação de alta inércia.
- Sistemas automatizados de movimentação e paletização de materiais.
Especificações técnicas
| Parâmetro |
Valor da especificação |
| Fabricante |
Omron |
| Código do modelo |
D4BL-2DRG-A |
| Método de travamento |
Trava por solenoide / liberação mecânica (trava energizada) |
| Tensão nominal do solenoide |
24 VCC |
| Contatos do interruptor |
2NF (ação lenta) + 1NF (ação lenta) |
| Tamanho da rosca do conduíte |
G1/2 (estilo com 2 conduítes) |
| Especificação da lâmpada indicadora |
10 a 115 VCA ou VCC (LEDs laranja/verde) |
| Durabilidade mecânica |
Mínimo de 1.000.000 de operações |
| Durabilidade elétrica |
Mínimo de 500.000 operações (carga resistiva de 10 A a 250 VCA) |
| Faixa de velocidade operacional |
0,05 a 0,5 m/s |
| Grau de proteção contra entrada |
IP67 (EN60947-5-1) |
| Conformidade com as normas |
Tipo 2, codificação de baixo nível (EN ISO 14119) |
| Peso do dispositivo |
0,8 kg |
| Peso de envio (calculado) |
2,0 kg |
Insights de engenharia empírica
Modelos alternativos e compatibilidade
O Omron D4BL-2DRG-A funciona por meio de um mecanismo Power-to-Lock. Se a arquitetura do seu sistema de segurança exigir o travamento da proteção após uma falha completa de energia do sistema de controle (Power-to-Unlock), a série D4BL-1 deverá ser especificada. Certifique-se de que a lógica do relé de segurança diferencie as configurações de travamento para evitar liberações inesperadas da porta durante quedas de tensão.
Armadilhas de aplicação e notas de engenharia
Como este modelo é um dispositivo Power-to-Lock, uma perda total de energia elétrica liberará instantaneamente a força de travamento da proteção. Não instale esta unidade em máquinas pesadas e de alta inércia que não tenham um sistema de frenagem dinâmica, a menos que haja sistemas de alimentação de reserva ou mecanismos de segurança suplementares para manter a porta segura durante os ciclos de desaceleração.
Dicas de comissionamento e fiação
Durante o comissionamento, certifique-se de conectar o módulo indicador LED interno laranja/verde para refletir a lógica do circuito de travamento. A aplicação de tensão à bobina do solenoide deve acender o LED laranja, indicando um estado travado, enquanto o LED verde pode ser conectado para confirmar o estado de acesso seguro quando o circuito estiver desenergizado. Use prensa-cabos de vedação adequados nos conduítes G1/2 para manter a barreira física IP67.
Diretrizes de instalação
ADVERTÊNCIA CRÍTICA:
Isole todas as fontes físicas de energia e execute procedimentos completos de bloqueio e etiquetagem elétrica antes de manusear blocos de terminais ou montar a cabeça do interruptor. A carga elétrica residual deve ser confirmada como zero para evitar danos ao equipamento ou ferimentos pessoais.
1
Determine a orientação da cabeça do interruptor. Para alterar a direção de inserção do atuador, remova os parafusos da cabeça, gire-a até a posição desejada e aperte firmemente conforme as especificações de torque recomendadas.
2
Monte o corpo do interruptor principal e o atuador correspondente na estrutura da proteção. Garanta o alinhamento mecânico preciso para evitar atrito excessivo da chave ou desgaste mecânico prematuro durante os engates da trava.
3
Passe os fios pela entrada de conduíte G1/2. Conecte as linhas de alimentação de 24 VCC aos terminais internos do solenoide e integre diretamente os circuitos de monitoramento de segurança normalmente fechados (NF) ao relé de segurança de canal duplo designado.
