Descrição

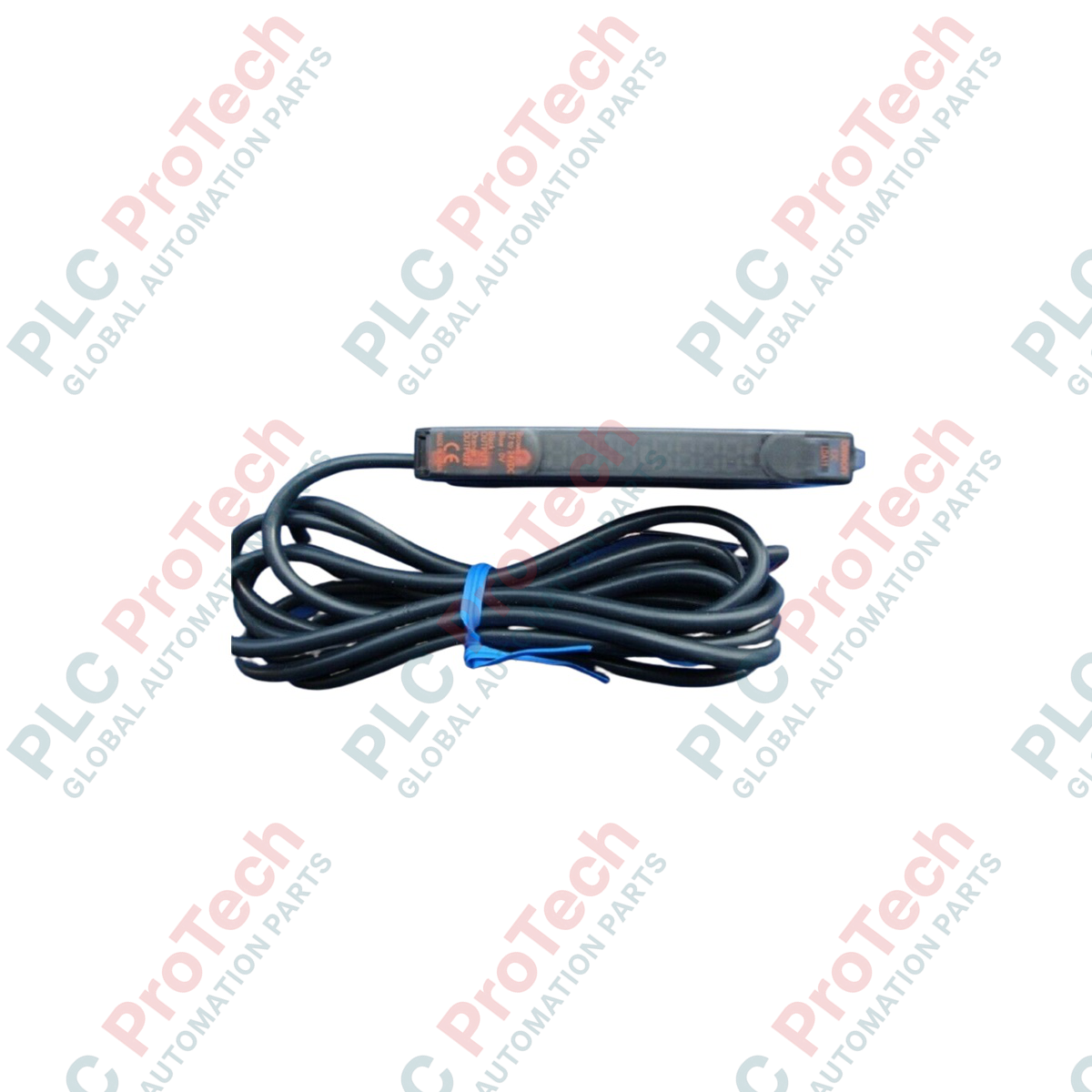

Projetado para detecção a laser de micro pontos e verificação altamente detalhada de peças, o Omron E3C-LDA11 funciona como um amplificador digital separado de sensor fotoelétrico de alta precisão. Esta unidade de montagem em trilho DIN de alto desempenho conecta-se a cabeçotes separados de sensores fotoelétricos a laser da Omron, fornecendo monitoramento digital de dois canais e processamento de alta velocidade diretamente dentro de painéis elétricos. Ao separar o cabeçote óptico dos componentes eletrônicos de processamento, o E3C-LDA11 mantém o circuito de avaliação crítico isolado das condições adversas do ambiente de campo, oferecendo saídas NPN, displays digitais duplos e ampla personalização de parâmetros por meio de teclas táteis intuitivas.
Principais recursos
-
Display digital duplo: Leitura simultânea em tempo real dos níveis atuais de luz incidente (display vermelho) e dos níveis de limite definidos pelo usuário (display verde).
-
Resposta de alta velocidade: Tempos de resposta selecionáveis, desde superalta velocidade (para linhas de produção rápidas) até modos de longa distância.
-
Prevenção de interferência mútua: O circuito de proteção integrado evita diafonia óptica quando vários cabeçotes de sensor são montados próximos uns dos outros.
-
Coletor aberto NPN: Duas saídas configuradas para lógica de comutação NPN, adequadas para integração perfeita com cartões de entrada de CLPs padrão.
-
Montagem em trilho DIN: O design fino e compacto permite instalações lado a lado em conjuntos dentro de painéis de controle.
Aplicações industriais
-
Processamento de pastilhas semicondutoras: Detecção precisa das bordas das pastilhas e do posicionamento de cassetes porta-pastilhas.
-
Linhas de montagem eletrônica: Verificação de componentes SMD ultrapequenos, posicionamento de chips e alinhamento dos pinos de conectores.
-
Embalagem de alta velocidade: Detecção de marcas de registro no filme de embalagem e verificação da presença de produtos dentro de sistemas de encartonamento.
-
Automação de ferramentas e robótica: Monitoramento preciso da presença de microbrocas e do alinhamento dos efetores finais de garras robóticas.
Especificações técnicas
| Parâmetro |
Especificação |
| Fabricante |
Omron |
| Número do modelo |
E3C-LDA11 |
| Tipo de produto |
Amplificador digital separado para sensor fotoelétrico |
| Tensão de alimentação |
12 a 24 VCC ±10% (ondulação pico a pico de 10% no máximo) |
| Consumo de corrente |
Máximo de 45 mA |
| Saída de controle |
Coletor aberto NPN, corrente de carga de 50 mA no máximo, tensão residual de 1 V no máximo |
| Capacidade da fonte de luz |
Compatível com cabeçotes de sensor da série E3C-LD (laser vermelho) |
| Circuitos de proteção |
Proteção contra inversão de polaridade da fonte de alimentação, proteção contra curto-circuito na saída e prevenção de interferência mútua |
| Grau de proteção contra entrada |
IP50 (IEC 60529) |
| Temperatura ambiente de operação |
-10 a +55 °C (sem formação de gelo ou condensação) |
| Método de conexão |
Cabo pré-conectado (comprimento padrão de 2 metros) |
| Peso líquido |
0,1 kg |
| Peso de envio (calculado) |
1,0 kg (com embalagem protetora para transporte) |
Conexão da fiação e atribuição da interface
| Cor do fio |
Nome do sinal |
Função / Descrição |
| Marrom |
+V (VCC) |
Entrada da fonte de alimentação: 12 a 24 VCC |
| Azul |
0 V (GND) |
Terra da fonte de alimentação / referência comum |
| Preto |
SAÍDA 1 |
Saída de controle de coletor aberto NPN (sinal principal de detecção) |
| Branco |
SAÍDA 2 / ENTRADA |
Saída NPN 2 (autodiagnóstico/alarme) ou linha de entrada externa (configurável) |
Informações práticas de engenharia
Modelos alternativos e compatibilidade
O E3C-LDA11 utiliza lógica de saída NPN. Se a arquitetura do seu sistema usar PNP (normalmente padrão em painéis automotivos e de movimentação de materiais europeus), você deverá especificar o modelo E3C-LDA41. Não misture modelos NPN e PNP no mesmo bloco de terminais local sem módulos de conversão de sinal. Este amplificador é calibrado especificamente para operar com unidades de cabeçote laser da série E3C-LD; tentar conectar cabeçotes fotoelétricos antigos que não sejam a laser pode danificar a interface física do emissor ou gerar códigos de erro de incompatibilidade do sensor.
Armadilhas da aplicação e observações de engenharia
Ao instalar várias unidades E3C-LDA11 juntas em um único trilho DIN, é necessário levar em conta a dissipação de calor. Embora a faixa nominal de operação se estenda até +55 °C, instalações em conjunto com mais de cinco unidades sob carga contínua podem causar acúmulo térmico, alterando as frequências do clock interno e os valores precisos dos limiares. Recomendamos inserir espaçadores de 5 mm entre blocos de cinco unidades para preservar o equilíbrio térmico de referência.
Dicas de comissionamento e fiação
Durante o comissionamento, verifique se o cabo de conexão do cabeçote do laser está travado com segurança na porta lateral do amplificador antes de fornecer a tensão de controle de 24 VCC. Conectar o cabeçote do sensor com o equipamento energizado pode induzir picos elétricos transitórios que degradam o diodo laser. Aterre completamente o trilho DIN para reduzir a interferência eletromagnética, que, caso contrário, pode disparar falsos sinais de detecção em nível de microssegundos nos modos de detecção de alta velocidade.
Diretrizes de instalação
AVISO CRÍTICO: SEGURANÇA EM PRIMEIRO LUGAR
Desconecte todas as fontes de alimentação elétrica antes de manusear, fazer a fiação ou montar o amplificador do sensor. Verifique se não há energia residual no painel de controle para evitar curtos-circuitos acidentais, destruição de componentes e possíveis ferimentos. Não olhe diretamente para o feixe de laser emitido pelo cabeçote do sensor conectado.
1
Monte o E3C-LDA11 em um trilho DIN simétrico padrão de 35 mm. Certifique-se de que o clipe traseiro esteja firmemente encaixado.
2
Abra a tampa protetora externa e insira o conector do cabeçote do sensor óptico especializado no soquete dedicado até ouvir um clique.
3
Passe o cabo pré-cabeado de 4 fios afastado de linhas de alimentação CA principais ou inversores de frequência (VFDs) para limitar o ruído. Conecte os fios estritamente de acordo com a tabela esquemática.
4
Aplique alimentação de 12–24 VCC e execute o protocolo de ensino do alvo usando os botões do painel frontal para estabelecer os limiares operacionais do sinal.
